自发自用分布式光伏电站进线柜防逆流测控保护装置

1 应用范围

此装置适用于 110kV 及以下电压等级，是分布式发电系统中重要的保护测控装置。

2 装置保护功能

1)逆功率保护                             13)低功率Ⅴ段保护

2)逆功率恢复保护                      14)低功率Ⅵ段保护

3)低电压保护                             15)低功率Ⅶ段保护

4)过电压保护                             16)低功率Ⅷ段保护

5)低频保护                                 17)过流Ⅰ段保护

6)高频保护                                  18)过流Ⅱ段保护

7)电压滑差保护                           19)过流Ⅲ段保护

8)频率滑差保护                           20)TV 监测（TV 断线和 TV 相序判断）

9)低功率Ⅰ段保护                       21)TA 监测（TA 断线和相序判断）

10)低功率Ⅱ段保护                     22)自动并网功能

11)低功率Ⅲ段保护                     23)装置故障告警

12)低功率Ⅳ段保护                      24)远程 IO 功能（选配）

3 主要测控功能

1) 24 路开入信号量的采集，除部分有特殊定义外，其余开入量可由用户定义。本单元开入信

号有两种接入方式可供选择：一种有源接点，外接电源；另一种是无源接点，本装置提供电源。

具体见后面的接线示意图。用户在订货时需说明。

2)

测量数据

✔基本数据——三相保护电流：IA、IB、IC；三相电压：Ua、Ub、Uc。

✔对称分量——电压对称分量:U1、U2、U0、I1、 I2 、3I0、P1、P2、3P0。

✔谐波数据——测量电压(Ua、Ub、Uc)、保护电流（IA、IB、IC）、有效值、基波、二次、

三次……到 10 次、11 次谐波。

✔功率数据——有功功率 P(sec)、无功功率 Q(sec)、功率因数 cos。

3)

事件顺序记录功能，掉电不丢失。“保护事件记录”只记录保护动作信息，便于用户快速查

找故障事件。

4)

故障录波图、模拟量相角（显示所有模拟量相对 Ua 的相角，以便现场核对相序）、测试量

查询等。

5)

可选配远程 IO 功能，对于比较分散的光伏系统，开关离保护安装处距离较远，分合闸等信

号通过电缆传输无法满足要求时，可选配远程 IO 功能（距离在 1.5 公里之内），增配 G324A（光

输出板）、G324B（光接收板）板件将跳闸、合闸、位置等信号通过光纤传输，可实现远程跳闸

和合闸等功能。发送跳闸信号端的装置 AM5SE-PVM“远程 IO”软压板需设置成“退出”状态，接

收跳闸信号端的装置 AM5SE-PVS“远程 IO”软压板需设置成“投入”状态。

4 .配置方案

当光伏并网与市电侧进线距离较远可采用AM5SE-PV系列主从式防孤岛保护装置。

AM5SE-PVM     主机

AM5SE-PVS      从机

AM5SE-PVS2    从机

主从机配置建议

建议距离在200m——2公里以内

主机安装在市电进线侧，监测市电侧功率状态，监测到异常通过光纤链路远程输出到光伏并网点从机，进而做出相应的保护动作。

若一路市电进线下带多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS（最多支持1主5从）。

若当市电进线为多路电源进线带1或多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS2（1个主机最多支持5个从机、1个从机最多接受4个主机）。

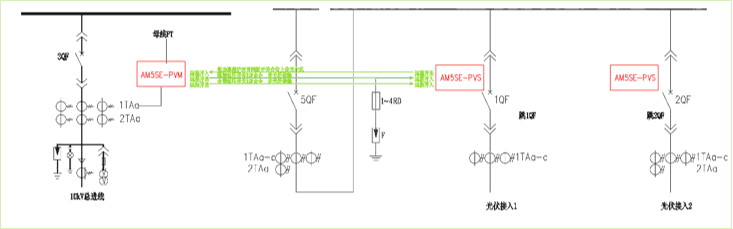

                                                      多个并网点接入1个市电进线

                                                        1个并网点接入多路市电进线

5.现场实图
