立足稳联技术的Ethernet IP转ModbusTCP网关与触摸屏连接案例的专业研判

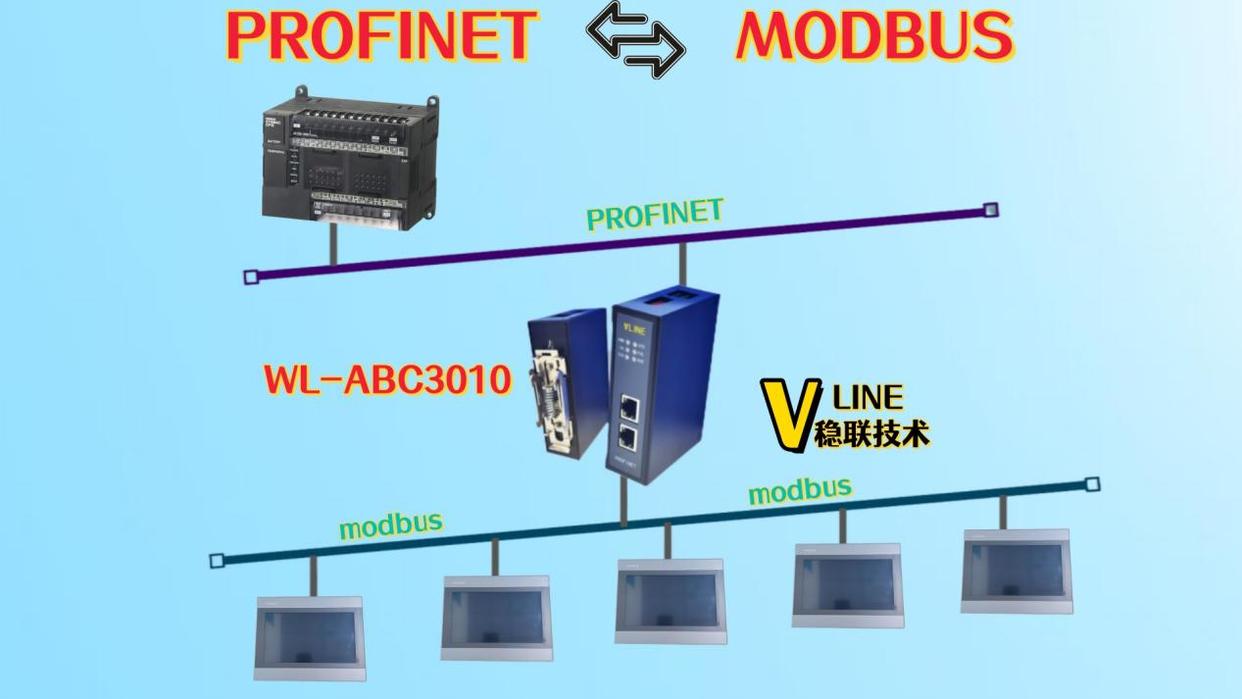

本案例利用以太网（EthernetIP）至ModbusTCP的网关，达成欧姆龙可编程逻辑控制器（PLC）与触摸屏的连接以及通讯转换。

MODBUSTCP从站设置

可利用MODBUSTCP协议，在局域网范围内对触摸屏开展远程通信与控制操作。从站1设置，在进行IP地址设置时，首先借助拨码开关1、3来确定触摸屏的IP地址和端口号。本示例中，将从站屏的IP地址设定为192.168.1.31，端口号设定为502（具体操作可参考案例说明里“外部拨码开关”部分内容，端口号需固定设置为502，不得进行更改）。

建立连接

构建工程之后，于下图所示之处双击“连接1”，此时会弹出“通讯口属性”对话框（如下图所示）。

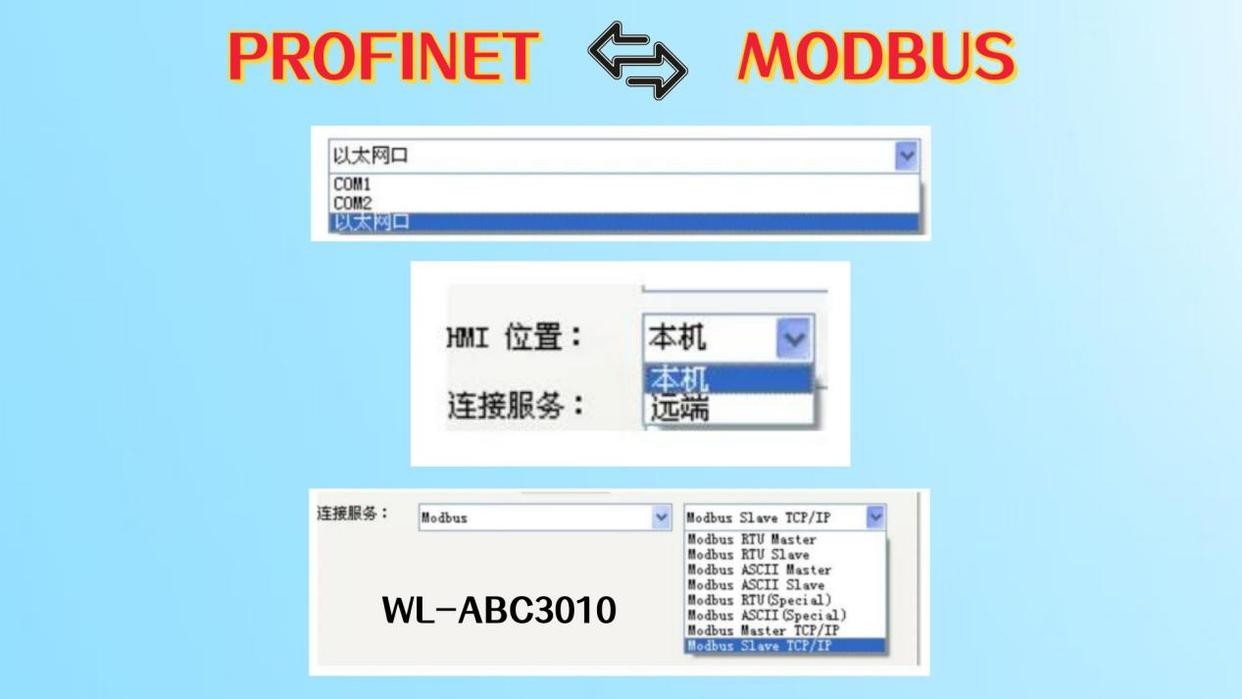

于图示的对话框场景中，进行如下配置操作：首先，将连接接口选定为“以太网”（详见附图）；其次，把HMI位置设置为“本机”（详见附图）；最后，确定连接服务为“Maskus”-“ModbusSlaveTCP”。

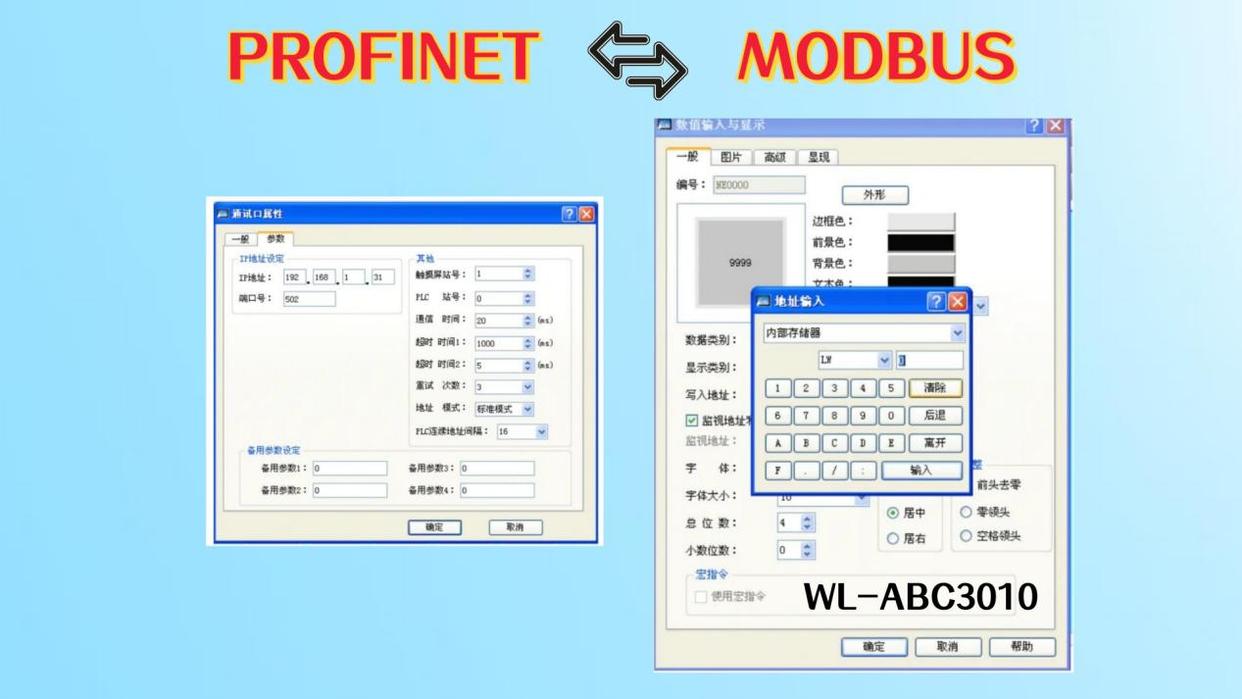

当弹出“通讯口属性”对话框后，点击其中的“参数”选项，进入如下图所示的对话框，对IP地址和端口号进行设定。设定完成之后，点击“确定”。在操作画面上布置相应的控件，如在图2中，创建若干个“数值输入与显示”控件。完成上述设置步骤后，将程序下载至屏体之内，把主站和从站连接到路由器，或者进行直接连接，以此开展监视与控制工作。从站2设置、从站3设置：按照从站1的设置方式进行操作，分别将从站2的IP地址确定为192.168.1.30，从站3的IP地址确定为192.168.1.200，并配置与之对应的控件。注：1、当屏作为从站使用时，所使用的地址为屏的内部地址，端口号设定为502。

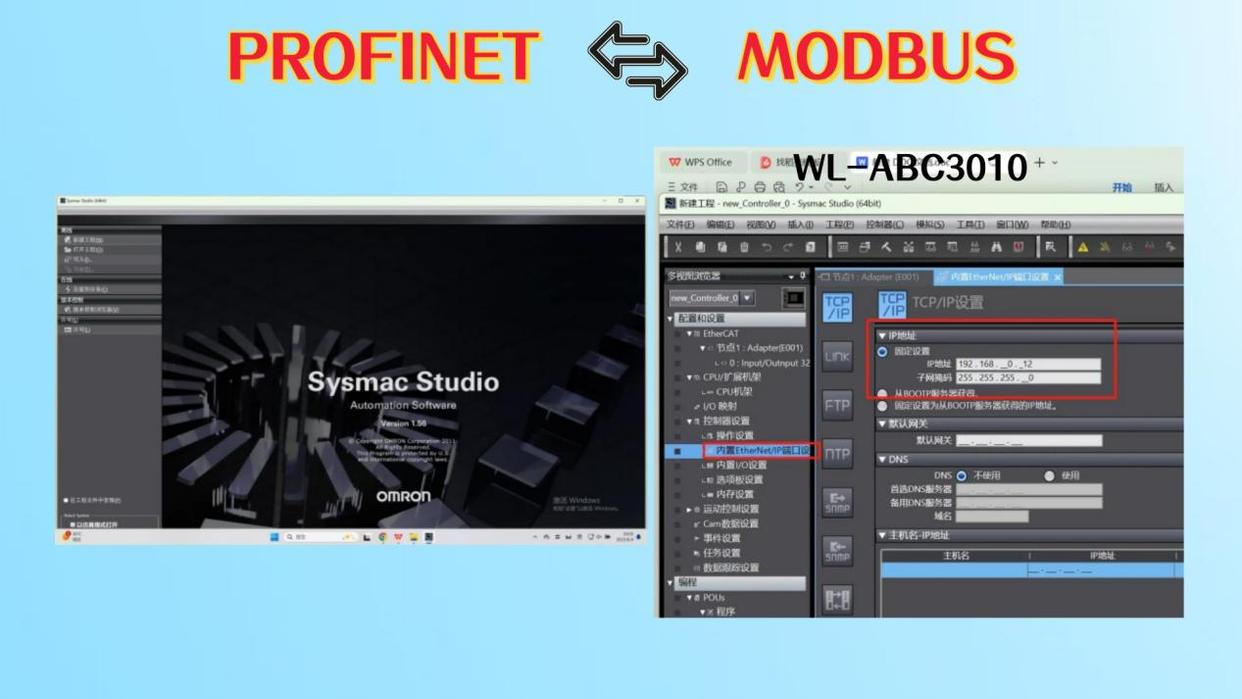

在开展欧姆龙可编程逻辑控制器（PLC）配置工作时，需先启动主站组态软件“SysmacStudio”，并创建全新项目。随后，对PLC的IP地址予以设置。

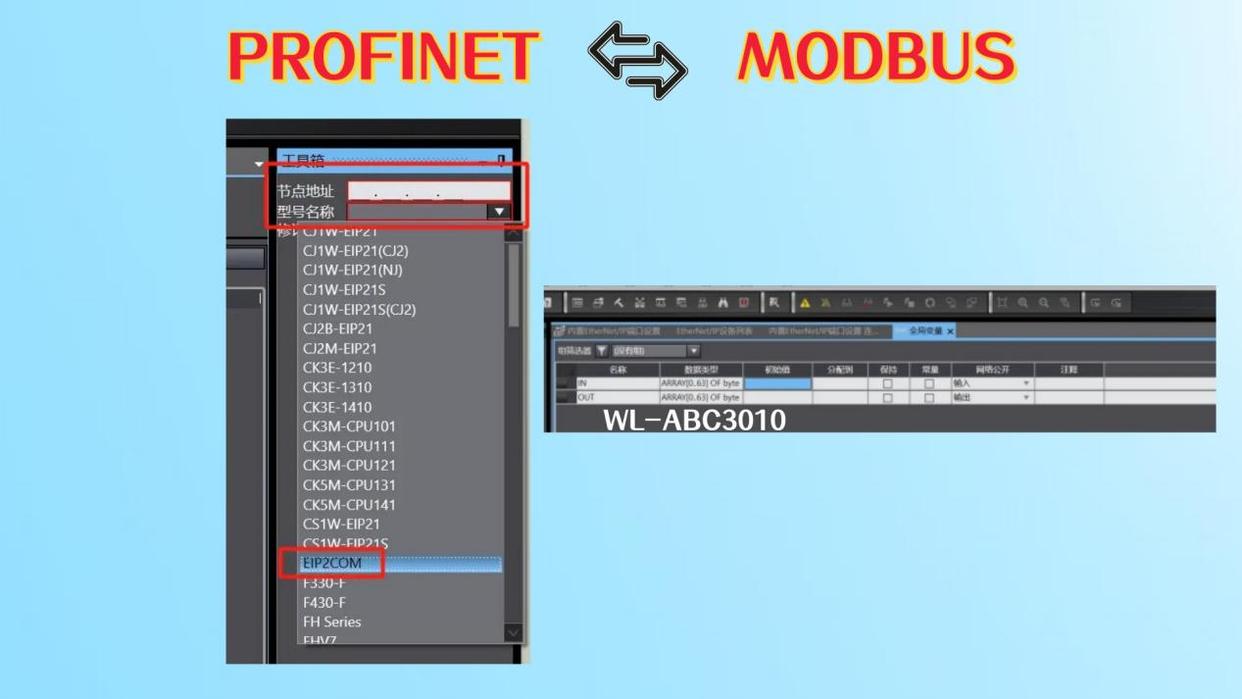

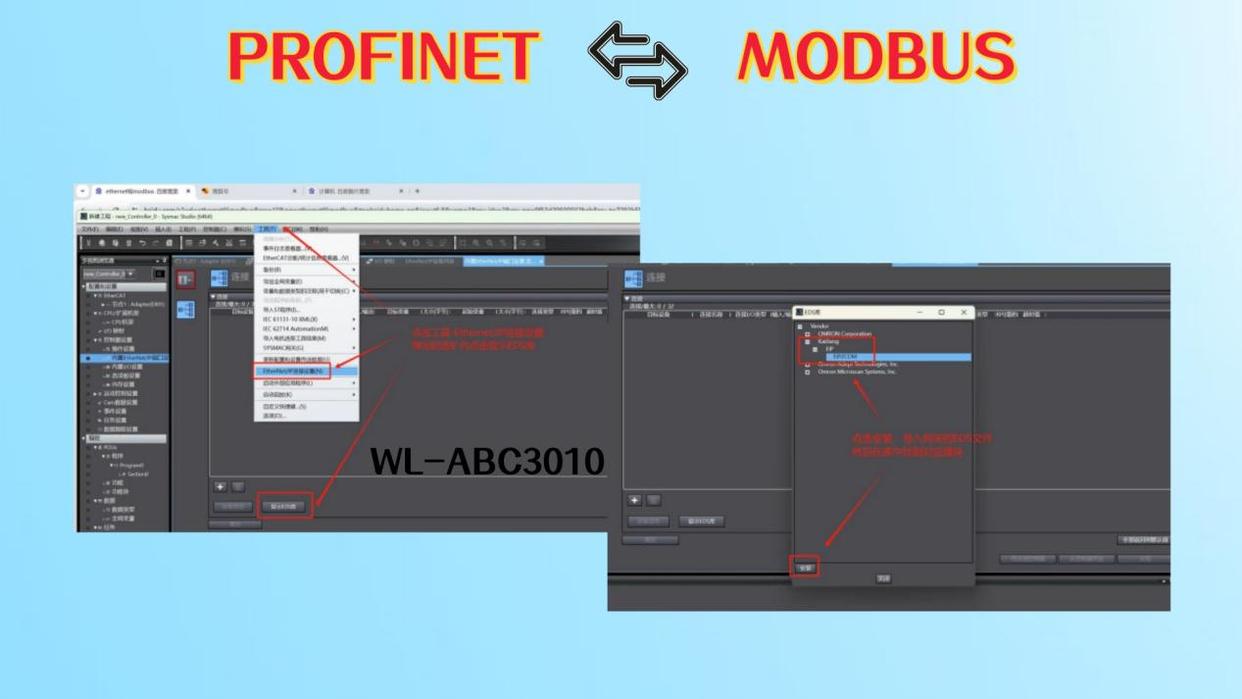

点击“工具”-“EthernetIP/IP连接设置”，于弹出的选择框中选择“显示EDS库”，添加网关EDS文件，启动网关EDS文件的安装程序，安装完成后选择对应的模块（EIP2COM）。

设置网关的IP地址，引入全局变量并将其与EIP组态配置建立关联。在PLC组态软件的EthernetIP/IP端口设置中，把全局变量与网关组态进行关联操作。待配置工作完成后，将组态下载至欧姆龙PLC。

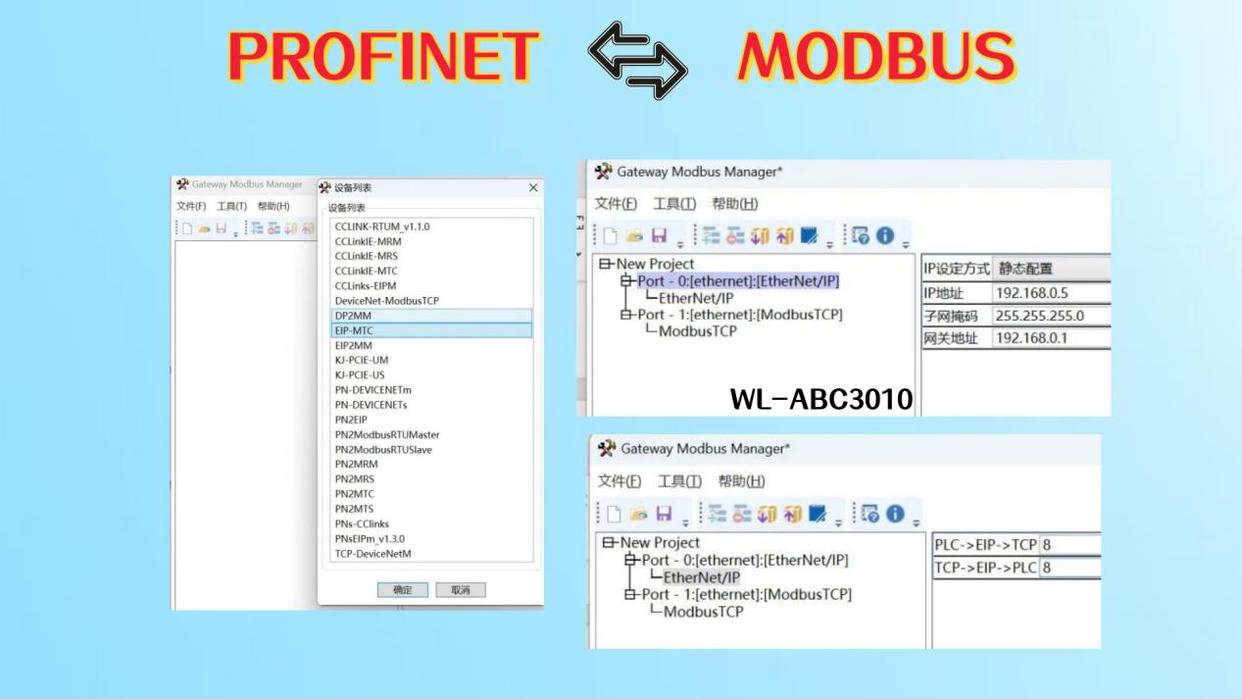

网关配置：开启“GatewayConfigurationStudio”网关配置软件，新建一个项目，对网关于EthernetIP/IP协议中的IP地址和输入输出数据长度予以设定。

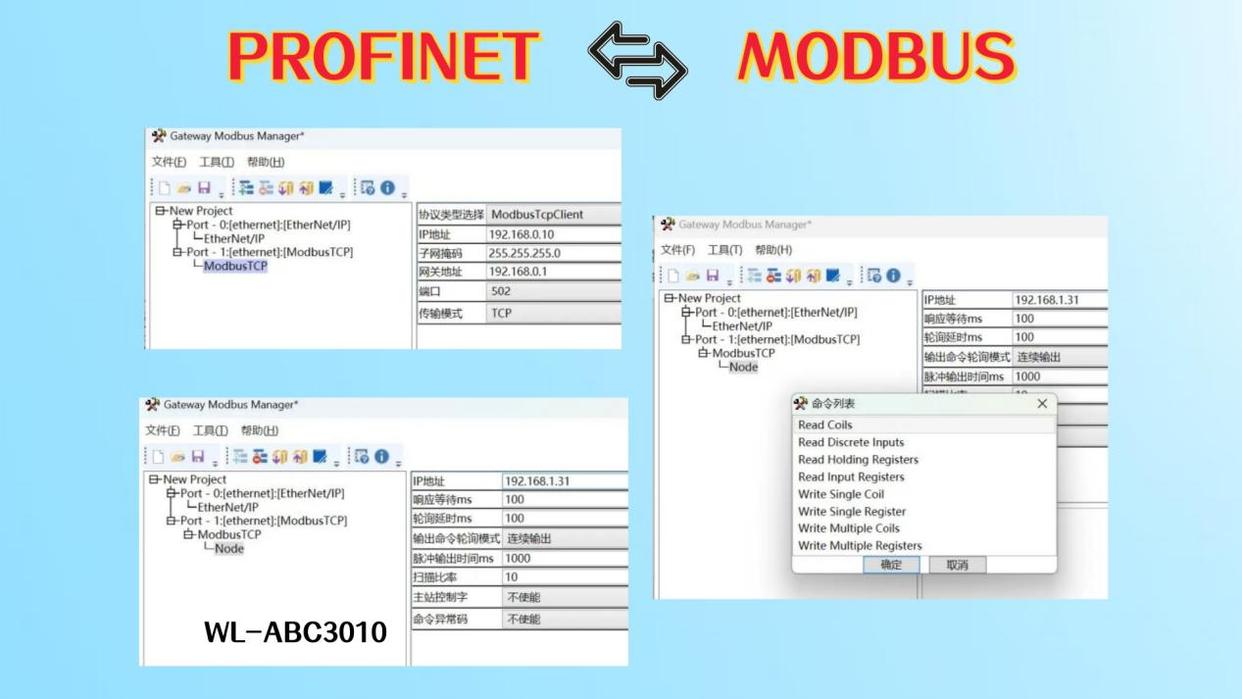

将网关设置为ModbusTCP客户端的IP地址，此IP地址可与EthernetIP所在网段不同。录入从站触摸屏的IP地址，并添加相应功能码，功能码的设定可参照电能表手册执行。

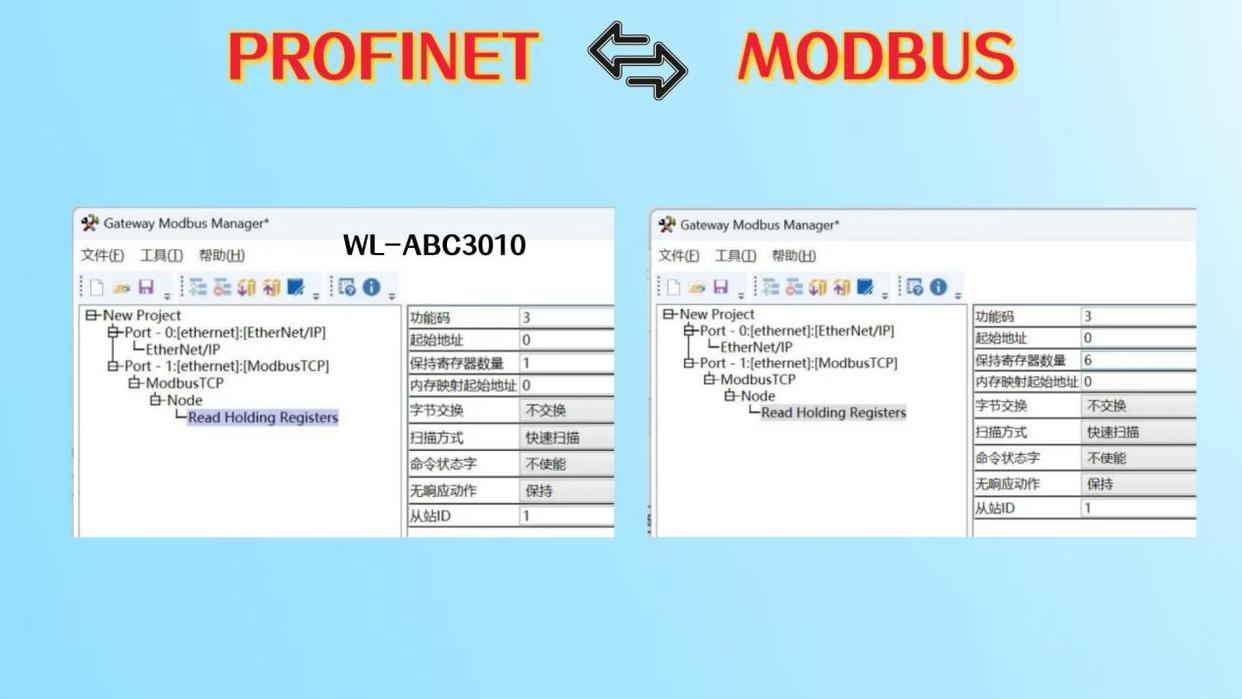

对触摸屏所支持的功能码开展读写测试，本示例将其设定为03功能码，并填写对应的寄存器地址与寄存器数量。依据从站所设置的寄存器地址数量，填写相应的地址与数量。

将配置下载进入网关即可正常进行通讯。

本案例通过EthernetIP转ModbusTCP网关的协议转换功能，成功解决了传统触摸屏与现代工业设备的通信兼容问题，为老旧系统升级提供了经济高效的解决方案。实际应用中，需根据触摸屏的具体通信协议调整网关的转换规则，确保数据格式匹配。
