【51单片机】【protues仿真】基于51单片机脉搏体温检测仪系统

news 2025/9/4 13:47:41

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

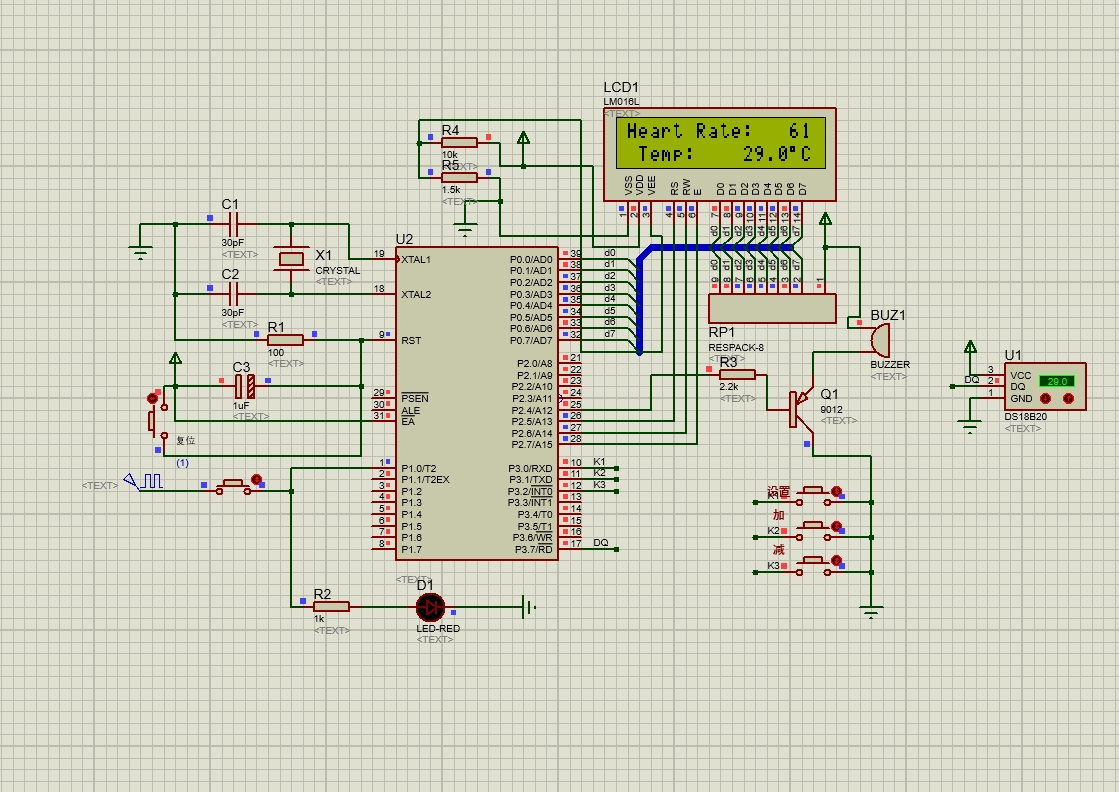

1、LCD1602液晶显示脉搏和温度值
2、按键设置脉搏上限限阈值
3、测量脉搏值在阈值外蜂鸣器警报

二、使用步骤

基于51单片机的脉搏体温检测仪是一种集心率监测与体温测量于一体的便携式设备，其设计结合温度传感器、心率传感器。

三、硬件资源

1、51单片机核心模块
2、按键模块
3、DS18B20温度传感器、脉搏传感器模块
4、蜂鸣器模块
5、LED灯模块
6、LCD1602显示模块

四、软件设计

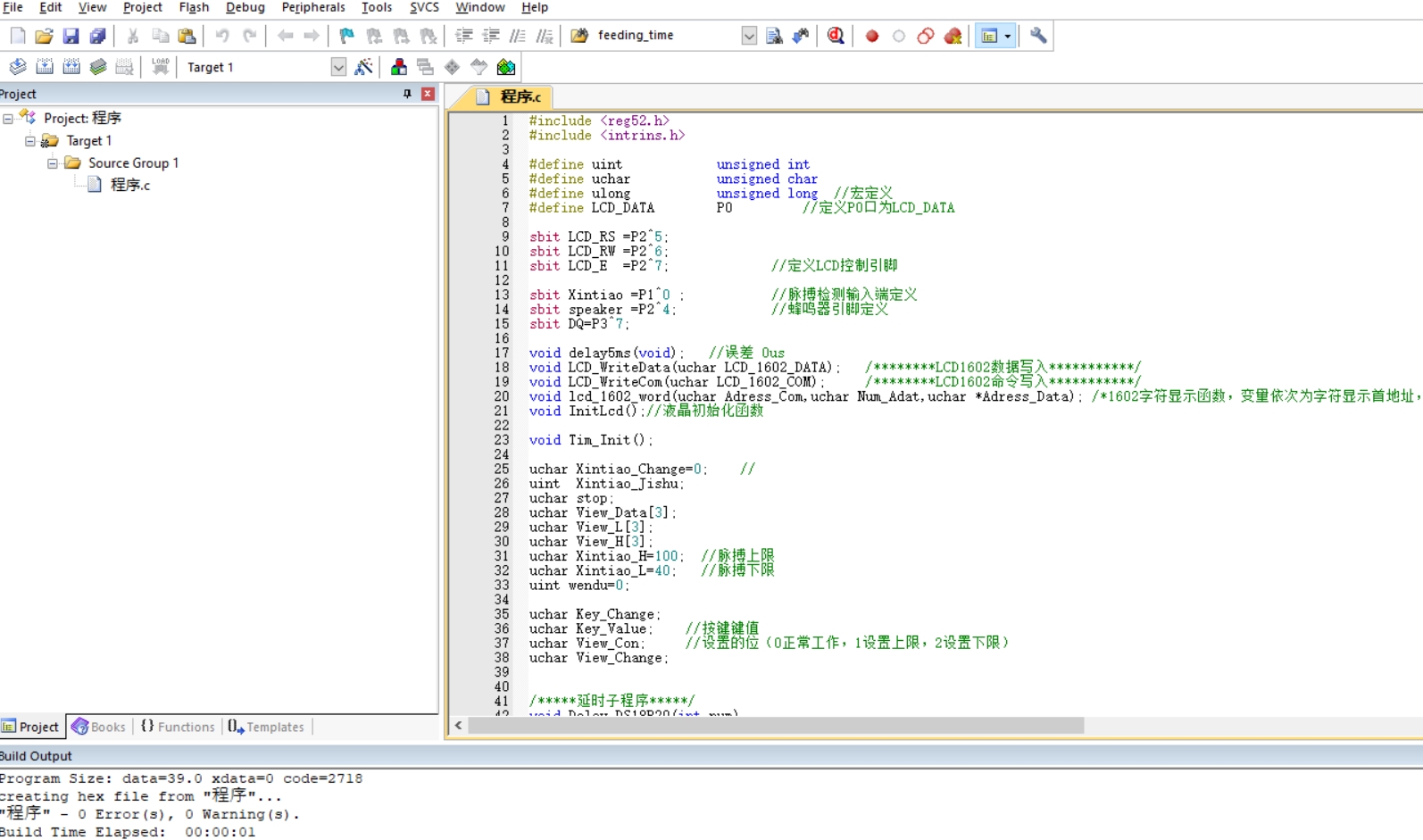

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char
#define ulong unsigned long
#define LCD_DATA P0 //定义P0口

sbit LCD_RS =P2^5;
sbit LCD_RW =P2^6;
sbit LCD_E =P2^7;

sbit Xintiao =P1^0 ;
sbit speaker =P2^4;
sbit DQ=P3^7;

void delay5ms(void); //误差 0us
void LCD_WriteData(uchar LCD_1602_DATA);
void LCD_WriteCom(uchar LCD_1602_COM);
void lcd_1602_word(uchar Adress_Com,uchar Num_Adat,uchar *Adress_Data);
void InitLcd();//液晶初始化函数

void Tim_Init();

uchar Xintiao_Change=0;   //
uint Xintiao_Jishu;
uchar stop;
uchar View_Data[3];
uchar View_L[3];
uchar View_H[3];
uchar Xintiao_H=100;   //脉搏上限
uchar Xintiao_L=40;       //脉搏下限
uint wendu=0;

uchar Key_Change;
uchar Key_Value; //按键键值
uchar View_Con;
uchar View_Change;

/*****延时子程序*****/
void Delay_DS18B20(int num)
{
while(num--) ;
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
unsigned char x=0;
DQ = 1; //DQ复位
Delay_DS18B20(8); //稍做延时
DQ = 0; //单片机将DQ拉低
Delay_DS18B20(80); //精确延时，大于480us
DQ = 1; //拉高总线
Delay_DS18B20(34);
}
/*****读一个字节*****/
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 给脉冲信号
dat>>=1;
DQ = 1; // 给脉冲信号
if(DQ)
dat|=0x80;
Delay_DS18B20(4);
}
return(dat);
}

void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = dat&0x01;
Delay_DS18B20(5);
DQ = 1;
dat>>=1;
}
}
void main()   //主函数
{
InitLcd();
Tim_Init();
lcd_1602_word(0x80,16,"Heart Rate: ");   //初始化显示

TR0=1;
TR1=1;               //打开定时器
while(1)           //进入循环
{
   if(View_Con==0)
   {
       wendu=ReadTemperature();
       lcd_1602_word(0xc0,10," Temp: ");//显示第二行数据
       LCD_WriteCom(0x80+0x40+10);
       LCD_WriteData(wendu/100+0x30);
       LCD_WriteData(wendu%100/10+0x30);
       LCD_WriteData('.');
       LCD_WriteData(wendu%100%10+0x30);
       LCD_WriteData(0xdf);
       LCD_WriteData('C');
   }

if(Key_Change)   //有按键按下并已经得出键值
{
   Key_Change=0;   //将按键使能变量清零，等待下次按键按下
   View_Change=1;
   switch(Key_Value)               //判断键值
   {
   case 1:                       //设置键按下
   {
           View_Con++;           //设置的位加
           if(View_Con==3)       //都设置好后将此变量清零
           View_Con=0;
           break;               //跳出，下同
           }
   case 2:                       //加键按下
   {
           if(View_Con==2)       //判断是设置上限
           {
              if(Xintiao_H<150)   //上限数值小于150
               Xintiao_H++;       //上限+
           }
           if(View_Con==1)       //如果是设置下限
           {
              if(Xintiao_L<Xintiao_H-1)//下限值小于上限-1（下限值不能超过上限）
               Xintiao_L++;       //下限值加
           }
           break;
           }
   case 3:                       //减键按下
   {
           if(View_Con==2)       //设置上限
           {
              if(Xintiao_H>Xintiao_L+1)//上限数据大于下限+1（同样上限值不能小于下限）
               Xintiao_H--;       //上限数据减
           }
           if(View_Con==1)       //设置下限
           {
              if(Xintiao_L>30)   //下限数据大于30时
               Xintiao_L--;       //下限数据减
           }
           break;
           }
   }
   }
   }
   }
}
}
