基于单片机智能家居环境监测报警系统Proteus仿真(含全部资料)

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘 请输入提取码 提取码: tgnu

---

目录

资料下载：

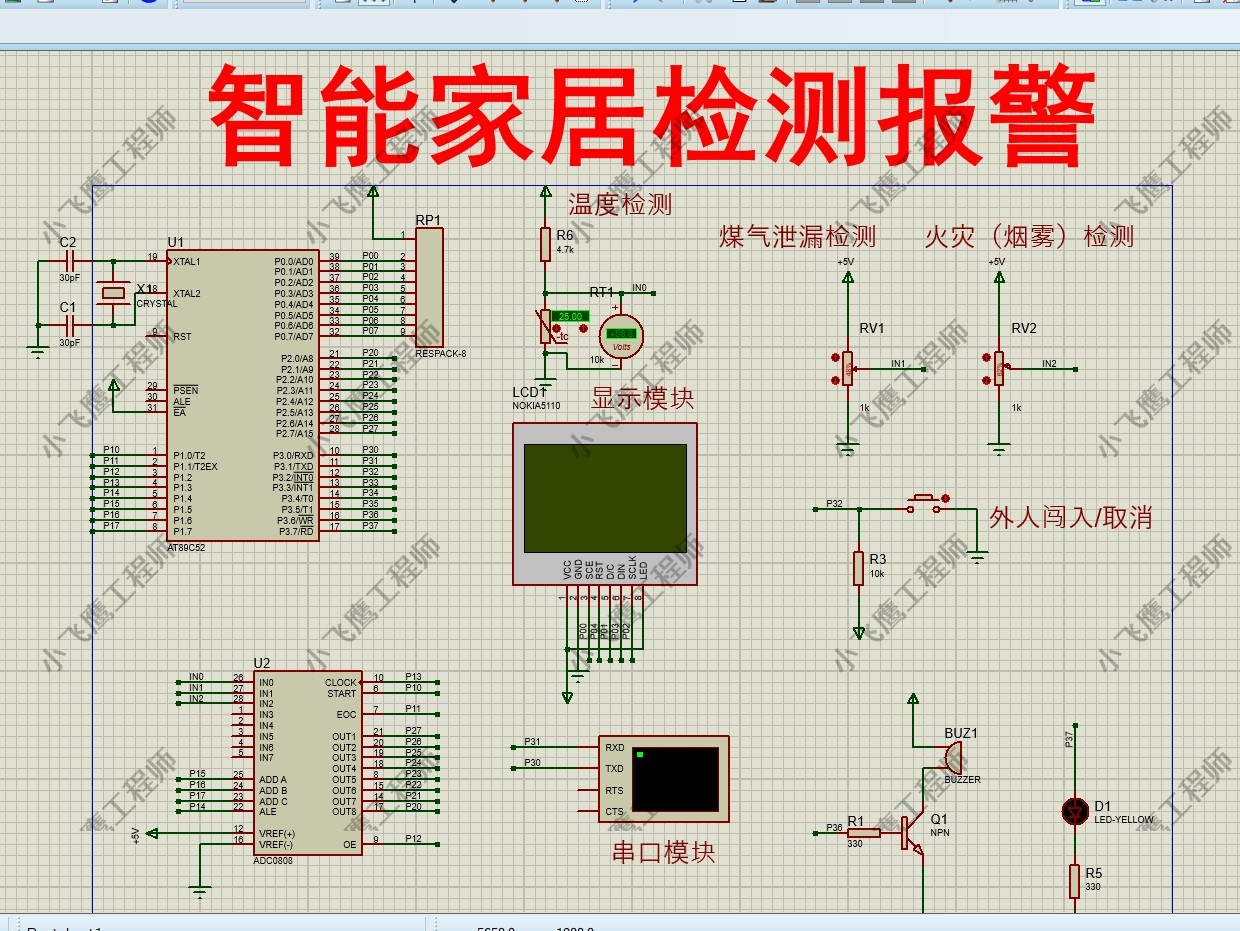

Proteus仿真功能

项目文件资料：

一、Proteus仿真源文件

二、AD原理图文件

二、报告说明书

三、系统流程图

四、Keil c语言程序源代码

---

项目功能：

功能描述：
      为实现温度检测、煤气和烟雾等气体检测、监控外人闯入等功能，采用NTC热敏电阻、MQ2气体检测传感器、磁控开关等传感器
1、系统具有检测灵敏、报警及时、性价比高等特点；
2、各检测节点可通过无线方式连接到主机，检测到危险信号后，主机采用声光报警或远程报警；
3、设计必须实现家居温度、煤气泄漏、外人闯入、火灾（烟雾）的全部检测；
4、拓展内容：增加检测项目并具有可行性，除环境检测外也可增加人体信号（心率、体温）检测等。

---

项目文件：

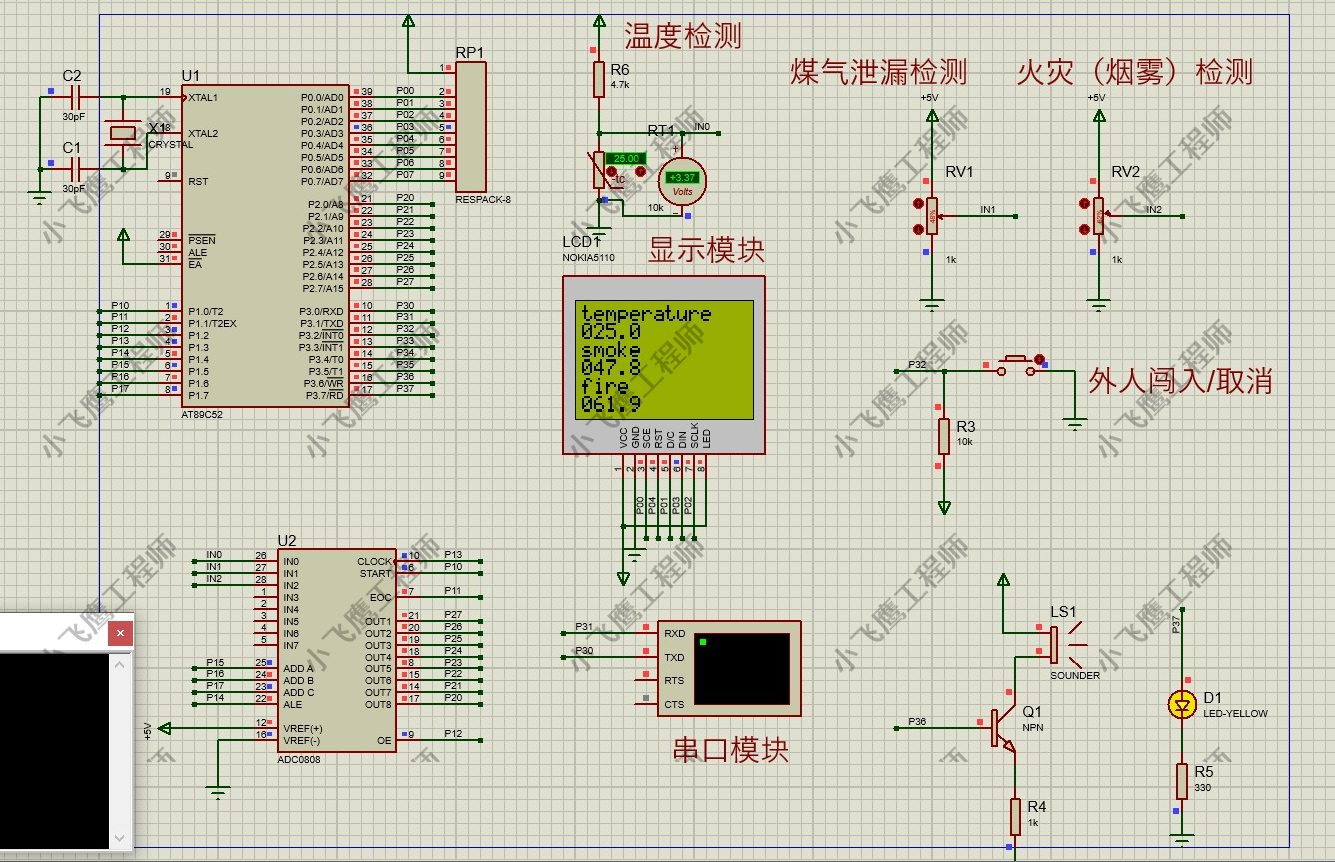

一、Proteus仿真源文件

​​

二、AD原理图文件

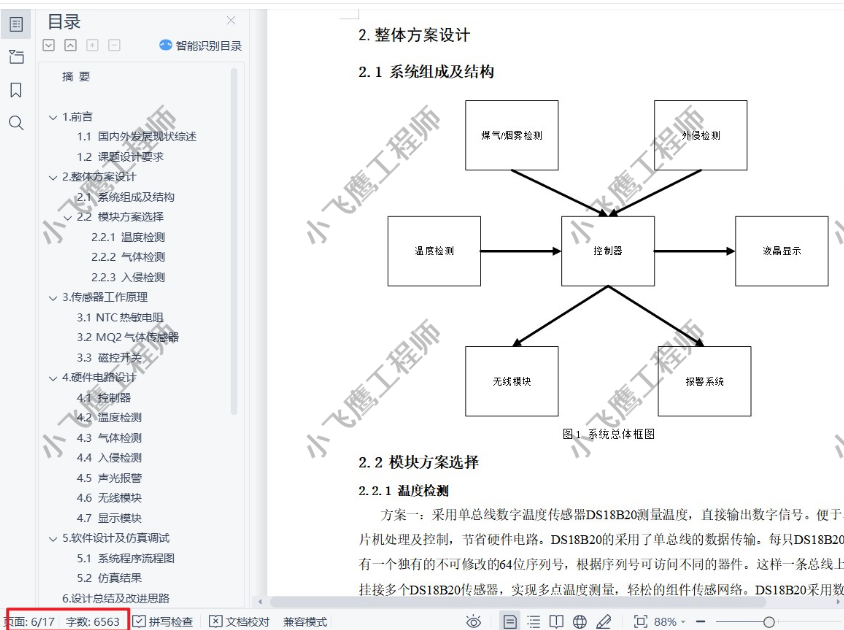

二、报告说明书

三、系统流程图

​​

四、器件清单

Quantity	References	Value
2	C1-C2	30pF
2	R1,R5	330
1	R3	10k
1	R6	4.7k
1	U1	AT89C52
1	U2	ADC0808
1	Q1	NPN
1	D1	LED-YELLOW
1	BUZ1	BUZZER
1	LCD1	NOKIA5110
1	RP1	RESPACK-8
1	RT1	10k
2	RV1-RV2	1k
1	X1	CRYSTAL

五、Keil c语言程序源代码(部分)

#include "adc0809.h"
#include <intrins.h>/*启动ADC0809转换数据*/
uchar ADC0809(uchar channel)
{uchar temp;ale = 0;switch(channel){case 0:adda = 0;addb = 0;addc = 0;break;//选通通道0case 1:adda = 1;addb = 0;addc = 0;break;//选通通道1case 2:adda = 0;addb = 1;addc = 0;break;//选通通道2default:break;}ale = 1;       //锁存地址信号oe = 0;start = 0;     //启动转换信号start = 1;start = 0;while(!eoc);   //等待eoc信号变为高电平,准备读取数据oe = 1;        //oe信号拉高,获取数据temp = P2;oe = 0;        //获取数据完毕,oe拉低return temp;
}
