给水管道工程量计算时界线的划分，根据CAD快速看图的【形状】功能那标记变径点，再用【批量测量】功能快速统计水平长度，结合标高数据自动算总长，超方便。

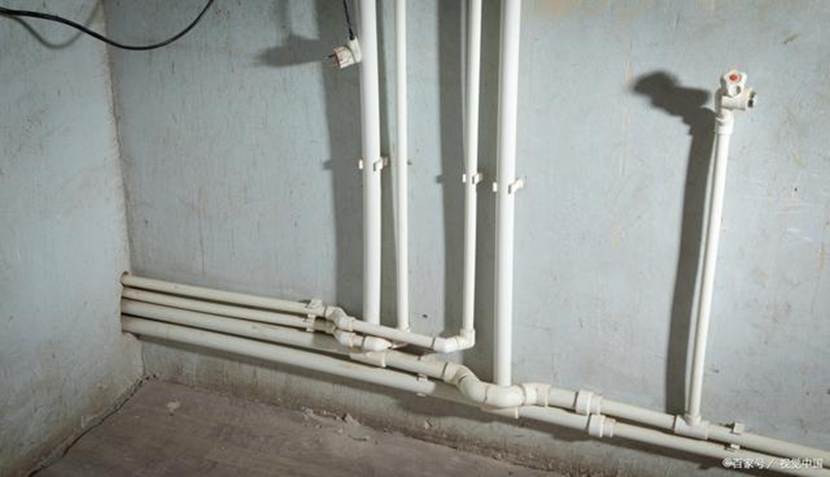

一、给水管道常用管材

室内生活给水系统常用镀锌钢管、塑料管（如PP-R管、PE管等）或铜管、铝塑复合管等；室外给水系统常用镀锌钢管或给水铸铜管；生产和消防给水系统一般采用钢管或铸铁管；生产工艺用水管道一般采用无缝钢管。

二、给水管道界线划分

1.室内外给水管道界线：入口处设阀门者以阀门为界，无阀门者以建筑物外墙皮1.5m为界。

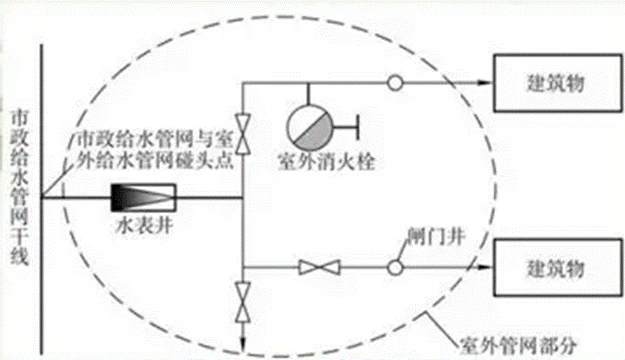

2.室外给水管道与市政给水管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

3.设在建筑物内的水泵房管道以水泵房外墙皮为界。

三、给水管道计量规则

1.定额规则。给水各类管道安装工程量，区分室内外、材质、连接方式、规格分别列项，按设计管道中心线长度，以“10m”为计量单位，不扣除阀门、管件、附件及井类所占长度。定额中塑料管、复合管、铜管按公称外径表示，其他管道均按公称直径表示。塑料管、复合管、铜管公称直径与公称外径对照见表。

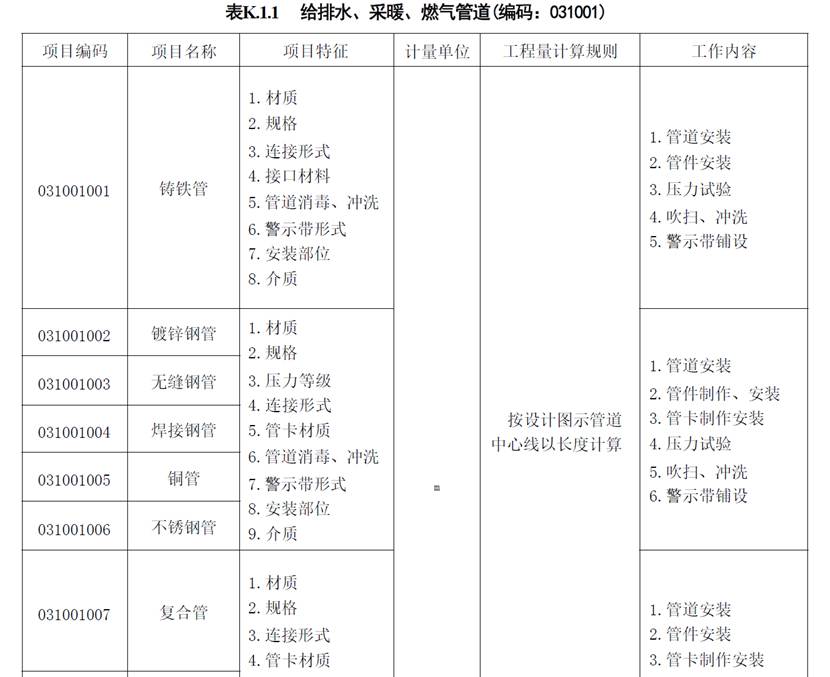

2.清单规则。

四、实例分析

1.观察某住宅的系统图和平面图，计算户内给水管道工程量。

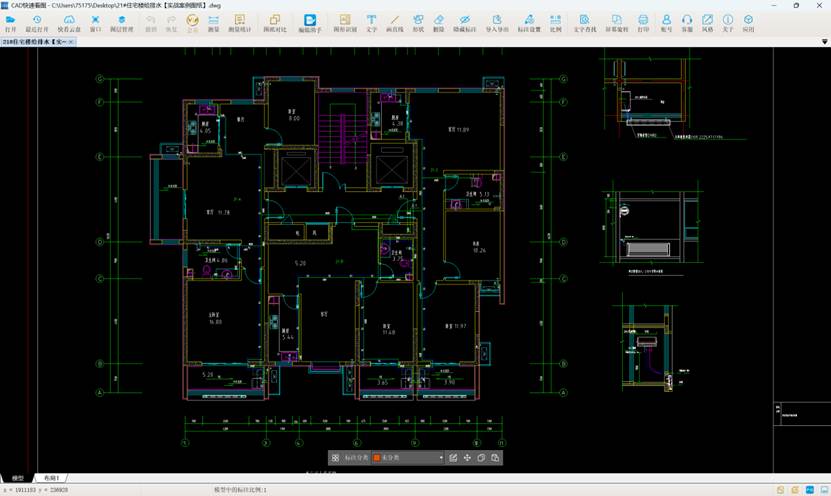

2.用CAD快速看图查看图纸并计量

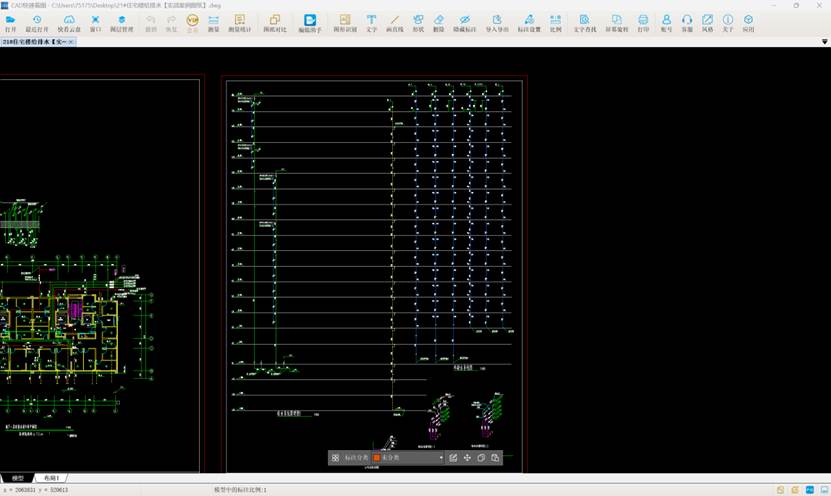

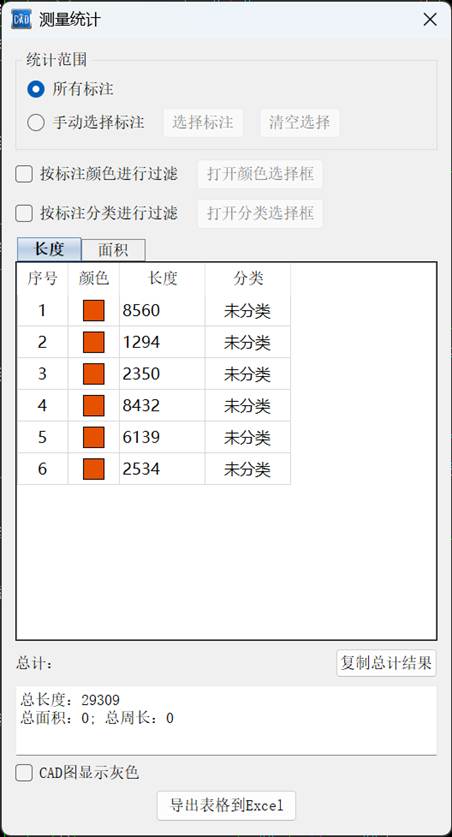

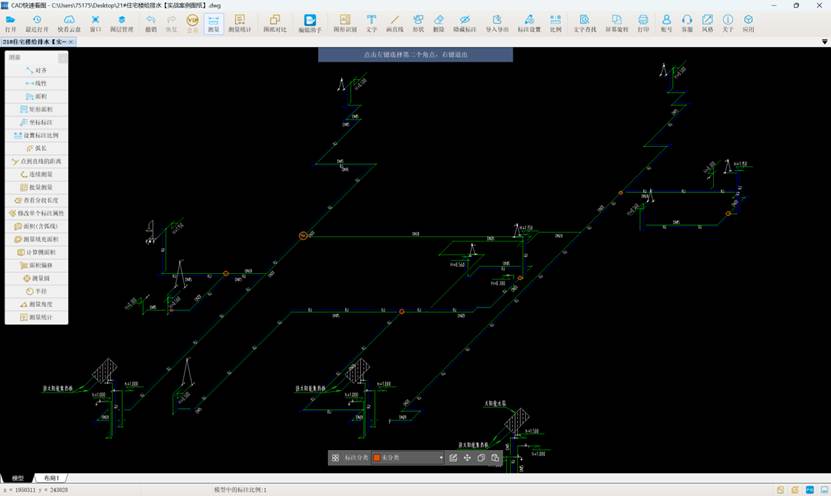

以DN15给水管为例，使用软件的【形状】功能，在户内给水管系统图上标出变径点。接着使用软件的【批量测量】功能，顺着水流流动的方向，依次点击相应管道，使其亮显，右击确认，通过【测量统计】得到管道水平总长度为29.309m。

结合管道竖向长度为标高相减：0.5+1.15+0.3+0.56+0.5+1.15+0.56+0.5+0.56=5.78m

给水管DN15总长度=35.09m

其它型号管道也可依据此方法计量，读者可自行验证。

给水管道工程量计算的长度计量可以用CAD快速看图的【批量测量】和【测量统计】功能，能快速准确计算管道长度，避免手动误差。结合标高数据自动汇总结果，大幅提升给水管计量效率，超实用！
