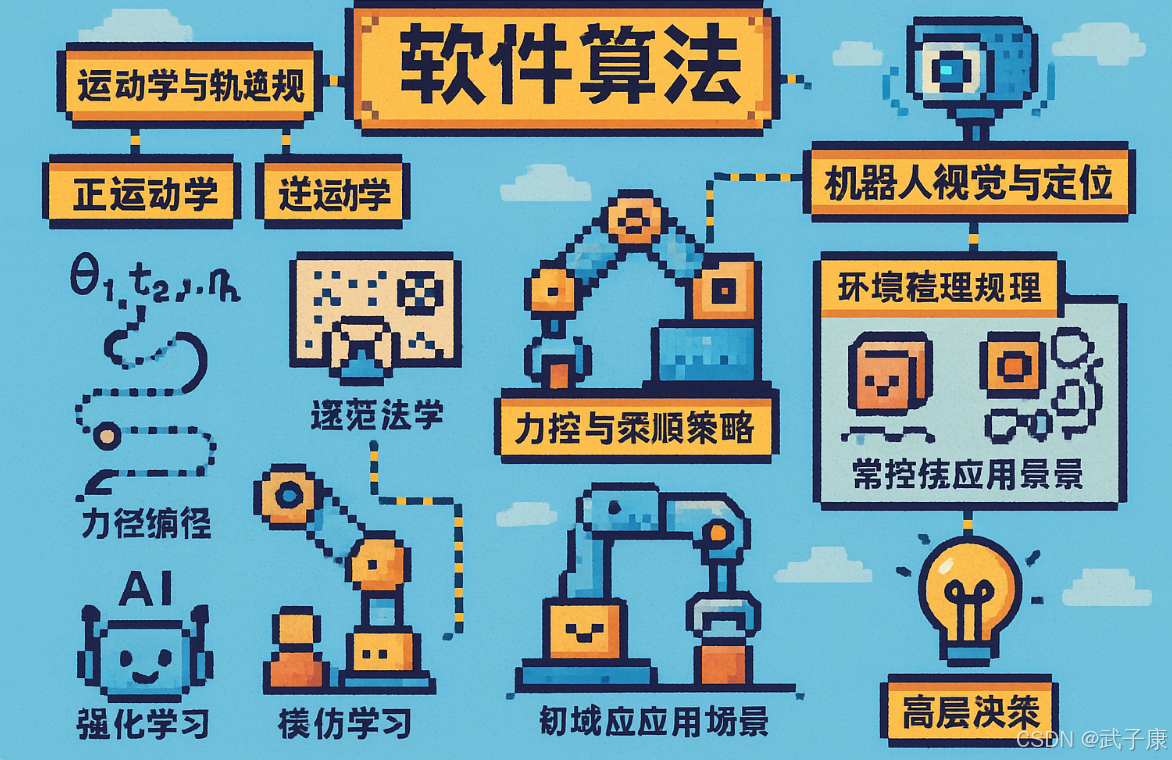

软件算法

运动学与轨迹规划

1. 运动学基础

机械臂的运动控制首先需要解决"如何动"的基本问题，这涉及到两类核心计算：

1.1 正运动学计算

• 输入：各关节角度值（θ₁,θ₂,…,θₙ）
• 处理：通过DH参数法或几何分析法建立的运动学模型
• 输出：末端执行器在基础坐标系中的位姿（位置+姿态）
• 示例：6轴机械臂通过齐次变换矩阵相乘得到末端位姿

1.2 逆运动学求解

• 输入：期望的末端位姿（位置+姿态）
• 处理：解析法（封闭解）或数值迭代法
• 输出：可能的关节角度组合（多解情况）
• 典型应用：UR机械臂通常有8组逆解

2. 轨迹规划方法

轨迹规划的核心目标是在满足运动约束条件下生成平滑的运动指令：

2.1 关节空间规划

• 常用方法：
  • 三次/五次多项式插值
  • 梯形速度曲线（加速-匀速-减速）
  • S型速度曲线（更平滑的加加速度控制）
• 参数设置：
  • 最大速度：通常设为关节额定速度的70-80%
  • 最大加速度：考虑电机转矩限制
  • 加加速度：影响冲击振动

2.2 笛卡尔空间规划

• 直线插补：末端沿直线运动
• 圆弧插补：末端沿圆弧路径
• 姿态插补：工具坐标系平滑旋转

3. 高级规划技术

3.1 最优轨迹规划

• 时间最优：在动力学约束下寻找最短时间轨迹
• 能耗最优：最小化电机能耗的轨迹
• 混合优化：平衡时间和能耗的多目标优化

3.2 避障路径规划

• 常用算法：
  • RRT（快速扩展随机树）
  • PRM（概率路线图）
  • 人工势场法
• 实现流程：
  1. 构建环境的三维 occupancy map
  2. 在构型空间进行碰撞检测
  3. 生成无碰撞路径
  4. 路径平滑处理

4. 工业应用实例

• 焊接应用：需保证焊枪沿焊缝的恒定速度
• 喷涂作业：维持末端与工件表面固定距离
• 装配任务：精确控制接近阶段的运动速度
• 物流分拣：动态障碍物避让的实时重规划

5. 软件实现方案

• 开源框架：
  • ROS MoveIt：集成运动规划、碰撞检测等功能
  • OMPL：运动规划算法库
  • KDL：运动学计算库
• 商业软件：
  • RoboDK：离线编程与仿真
  • DELMIA：数字孪生环境中的路径规划

现代机械臂控制系统通常采用分层架构：

1. 上层：任务级规划（what to do）
2. 中层：运动规划（how to move）
3. 底层：实时控制（execute precisely）

这种模块化设计使得可以针对不同应用场景灵活配置规划算法，同时保证实时控制性能。随着AI技术的发展，基于深度强化学习的运动规划方法也正在工业场景中得到应用。

机器人视觉与定位

机器人视觉与定位系统是现代工业自动化的重要组成部分，使得机械臂能够在复杂多变的环境中实现智能操作。这项技术主要由以下几个关键部分组成：

1. 环境感知系统

通过高分辨率工业相机（如Basler ace系列）或3D视觉传感器（如Intel RealSense）获取环境信息。这些传感器通常安装在机械臂末端或工作区域上方，以不同视角捕捉场景。

2. 核心处理算法

采用先进的计算机视觉和深度学习技术：

• 目标检测：使用YOLOv5、Faster R-CNN等算法识别工件
• 位姿估计：通过PnP算法或深度学习模型预测物体6D位姿
• 语义分割：区分不同类别的物体和背景
• 3D重建：基于点云数据(SLAM或ToF相机)构建环境模型

3. 典型应用场景

1. 智能分拣系统：

• 在传送带上随机摆放的零件被视觉系统检测定位
• 机械臂根据视觉反馈规划最优抓取路径
• 完成抓取后，视觉系统进行质量检查
• 平均处理速度可达每分钟60件，定位精度±0.1mm

2. 视觉引导装配：

• 追踪移动中的装配部件
• 实时调整机械臂轨迹补偿位置偏差
• 典型应用如汽车挡风玻璃安装、电子元件插接等

3. 动态避障：

• 通过TOF相机监控工作区域
• 检测突然出现的人员或障碍物
• 实时重新规划机械臂运动轨迹
• 响应时间<50ms

4. 前沿技术发展

• 自监督学习：减少对标注数据的依赖
• 多模态融合：结合RGB、深度、红外等多种传感器数据
• 边缘计算：在嵌入式设备上部署轻量级模型
• 数字孪生：虚拟环境中的预训练和测试

5. 市场现状

根据Interact Analysis最新报告：

• 2024年全球工业机器人视觉系统市场规模达$42亿
• 75%的新装机械臂配备集成视觉系统
• 主要供应商包括Cognex、Keyence、Fanuc等
• 典型配置成本在$5,000-$20,000之间

6. 技术挑战与发展方向

当前面临的主要技术挑战包括：

• 反光/透明物体检测
• 小样本学习
• 实时性要求
• 极端光照条件适应

未来发展趋势：

• 结合大语言模型的认知能力
• 5G+云边协同计算
• 类人视觉的仿生系统
• 自适应的持续学习框架

随着技术的进步，机器人视觉系统正从单纯的"眼睛"进化为具备环境理解和决策能力的"智能大脑"，推动工业自动化向更柔性、更智能的方向发展。

人工智能与机器学习

人工智能（AI）与机器学习（ML）在机械臂控制领域的应用正经历革命性发展。这些技术正在从多个维度重塑机械臂的智能化水平：

1. 强化学习（Reinforcement Learning）的应用

• 复杂技能训练：RL算法使机械臂能够自主学习人类难以编程的精细操作。例如：
  • 积木翻面：通过数百万次虚拟试错，机械臂学会调整抓握力度和翻转角度
  • 穿线过孔：训练机械手掌握线材的柔顺控制和精确对位技巧
• 训练流程优化：
  1. 在物理引擎（如PyBullet、MuJoCo）构建高保真仿真环境
  2. 设计合理的奖励函数（如成功奖励+时间惩罚）
  3. 使用PPO、SAC等先进算法进行训练
  4. 通过域随机化（Domain Randomization）增强泛化能力
  5. 最终迁移到真实机械臂进行微调

2. 模仿学习（Imitation Learning）的发展

• 通过动作捕捉系统记录人类专家操作轨迹
• 使用行为克隆（Behavior Cloning）或逆强化学习（Inverse RL）提取策略
• 典型应用场景：医疗手术机器人学习外科医生的操作手法

3. 预测性维护系统

• 数据采集：振动传感器、电流监测、温度等多维度数据
• 特征工程：提取时域/频域特征，构建健康指标
• 模型选择：LSTM时间序列预测或随机森林分类
• 应用案例：预测谐波减速器剩余使用寿命（RUL）

4. 智能调度优化

• 基于深度强化学习的多机械臂协同
• 考虑任务优先级、能耗、碰撞避免等多目标优化
• 数字孪生系统实现虚实联动

行业趋势

根据国际机器人联合会（IFR）2023年度报告，AI在工业机器人领域的渗透率预计将在2025年达到65%。特别是：

• 大语言模型（LLM）赋能自然语言编程接口
• 视觉-语言-动作（VLA）多模态模型提升环境理解能力
• 联邦学习（Federated Learning）实现跨工厂知识共享

这些技术进步正在打破传统预编程的局限，使机械臂具备：
✓ 动态环境适应能力
✓ 异常情况自主决策能力
✓ 持续自我优化能力
✓ 跨任务迁移学习能力

未来，随着5G和边缘计算的发展，我们或将看到具备云端协同智能的机械臂集群，在智能制造、物流仓储、医疗手术等领域创造更大价值。

力控与柔顺策略

1. 力控原理与实现方式

力控技术是机器人实现智能操作的核心，主要通过以下方式实现：

• 直接力控：使用六维力/力矩传感器直接测量末端受力
• 间接力控：通过电机电流估算关节力矩（常见于协作机器人）
• 混合控制：结合位置环和力环的混合控制策略

2. 典型力控策略及应用场景

2.1 阻抗控制

实现原理：
建立虚拟的弹簧-阻尼系统模型：
F = Kx + Bv
其中K为刚度矩阵，B为阻尼矩阵

应用案例：

• 轴孔装配作业：当插入件遇到5N阻力时，机械臂在Z轴方向产生2mm的弹性退让
• 电子元件插接：设定XY平面高刚度（1000N/m），Z轴低刚度（200N/m）
• 曲面跟踪：保持10N的接触力进行表面轮廓跟踪

2.2 力追踪控制

控制流程：

1. 实时采集力传感器数据（1000Hz采样率）
2. 与目标力值比较得到误差
3. 通过PID控制器调整末端位置
4. 形成闭环控制

典型应用：

• 精密打磨：保持20±1N的法向压力
• 抛光作业：维持恒定接触力进行曲面抛光
• 医疗机器人：实现组织接触力精确控制

3. 柔顺控制实现方式

3.1 虚拟柔顺框架

通过软件定义不同方向的柔顺特性：

• 平移自由度：可设置独立的刚度系数（X/Y/Z轴）
• 旋转自由度：可配置不同的转动刚度
• 耦合特性：支持各自由度间的解耦设置

3.2 典型配置方案

应用场景	关键轴刚度	非关键轴刚度	阻尼系数
装配作业	1000N/m (Z轴)	200N/m (XY平面)	0.7
表面打磨	500N/m (法向)	自由 (切向)	0.5
医疗操作	50N/m (全部)	-	0.9

4. 协作机器人特有功能

4.1 手动导引模式

工作原理：

1. 持续监测关节力矩（采样率≥1kHz）
2. 当检测到外力＞2N时进入导引模式
3. 动态调整电机输出实现零力控制
4. 记录末端轨迹（精度±0.1mm）

优势特点：

• 无需专用示教器
• 支持全姿态示教（位置+姿态）
• 可设置多个路点形成完整轨迹
• 支持力度调节（5-50N触发阈值）

4.2 碰撞检测功能

实现方案：

• 关节力矩实时监控
• 建立动力学模型进行预期力矩计算
• 当实际力矩偏离预期值＞15%时触发保护
• 响应时间＜10ms

5. 技术发展趋势

1. 自适应柔顺控制：基于机器学习动态调整刚度参数
2. 多模态传感融合：结合视觉、力觉、触觉信息
3. 数字孪生应用：在虚拟环境中预演力控策略
4. 5G远程力控：实现超低延迟的远程操作

注：具体参数需根据机器人型号和工作场景进行调整，建议通过专业调试软件进行参数优化。

高层决策与集成

在工业自动化系统中，机械臂的软件架构不仅包含底层的运动控制，还需要实现复杂的高层决策功能。这些高级功能主要包括：

1. 智能任务规划系统：

   • 基于当前生产订单、设备状态等信息，自动生成最优作业序列
   • 例如：在汽车焊接生产线中，需要动态规划多个机械臂的焊接顺序以避免干涉
   • 采用基于规则的专家系统或强化学习等AI算法

2. 多机协同控制：

   • 实现多台机械臂的作业协调与同步
   • 典型应用场景包括：大型工件搬运、装配作业分工等
   • 关键技术包括：任务分配算法、实时避碰算法等

3. 系统集成接口：

   • 与工厂其他自动化设备（AGV、输送线、检测设备等）的无缝对接
   • 通过标准工业协议（如OPC UA、PROFINET）与PLC/MES系统通信
   • 实现设备状态监控、生产数据采集等功能

4. 工业4.0集成架构：

   • 采用云-边-端协同计算框架：
     • 云端：负责全局调度、大数据分析、AI模型训练
     • 边缘端：实现实时性要求较高的本地决策
     • 设备端：执行具体控制指令
   • 典型通信协议栈：ROS2 DDS用于实时控制，MQTT用于云端通信

5. 新兴技术应用：

   • 云机器人技术：将计算密集型任务（如3D视觉处理）部署到云端
   • 数字孪生：通过虚拟仿真验证控制策略
   • 面临的挑战：网络时延（通常要求<100ms）、数据安全、系统可靠性等

当前，这些高级功能在半导体、汽车等高端制造领域已有示范应用，但在大规模工业化部署方面仍面临标准化、成本等方面的挑战。随着5G、TSN等网络技术的发展，预计未来3-5年内将实现更广泛的应用。
