自制扫地机器人(一)20 元级机械自动避障扫地机器人——东方仙盟

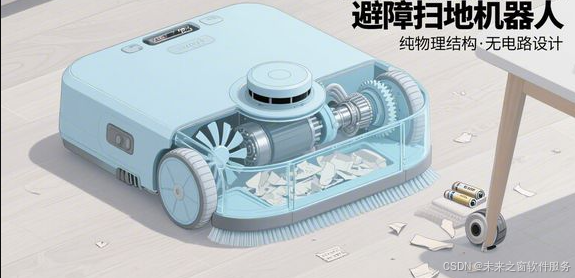

20 元级机械自动避障扫地机器人：纯物理结构设计与细节解析
在扫地机器人市场中，复杂的电子控制款虽功能强大，但成本居高不下。而仅需十余元成本的机械自动避障扫地机器人，凭借 “无电路、无软件” 的纯物理设计，以极致简化的思路实现基础清扫与避障，成为低成本创意设计的典型案例。本文将从核心设计原理、关键部件细节、结构装配要点三方面，拆解其机械自动避障的实现逻辑。
一、核心设计原理：用 “物理力反馈” 替代电子控制
机械自动避障的核心逻辑，是让障碍物的外力直接驱动机身转向，无需传感器检测、代码判断等电子环节。其整体设计围绕 “单一动力源 + 被动转向结构” 展开：
- 动力集成：仅用 1 个微型直流电机，同时承担 “吸尘” 与 “移动” 两大功能 —— 电机输出轴一端连接风扇，旋转产生负压实现吸尘；另一端通过齿轮或皮带传动，带动后轮（驱动轮）转动，为机身提供前进动力。
- 被动避障：机身前端安装可 360° 自由转动的万向轮，当机身前进中碰到桌椅腿、墙角等障碍物时，万向轮会被障碍物 “顶推” 而改变方向，由于万向轮与机身刚性连接，其方向变化会直接带动整个机身随万向轮同步转向，避开障碍物后，万向轮在机身前进惯性作用下自动回正，恢复直线前进。
二、关键部件设计细节：低成本与功能性的平衡
1. 动力与吸尘组件：单电机双用途的结构优化
- 微型直流电机选型：优先选择 1.5-3V 电压、转速 1500-2000rpm 的玩具级电机（成本仅 2-3 元），功率无需过高，满足 “带动风扇产生弱负压 + 驱动机身移动” 即可；电机轴需设计为双输出端（或单端通过齿轮分动），分别连接风扇与驱动轮传动结构。
- 风扇与吸风口设计：风扇叶片采用 3-4 片塑料薄片（厚度 0.5mm），直径与电机适配（约 3-4cm），叶片倾斜角度 15°-20°（角度过小吸力不足，过大阻力太大）；吸风口开设在机身底部前端，宽度 8-10cm，高度 1-1.5mm（仅允许碎屑进入，避免吸入过大杂物卡住风扇），吸风口内侧需粘贴一层薄海绵（简易过滤，防止碎屑回流）。
- 储尘盒设计：采用透明塑料盒（容量 50-80ml），安装在吸风口后方，与风扇出风口连通 —— 风扇产生的负压将碎屑从吸风口吸入，再通过出风口吹入储尘盒，储尘盒顶部需开 1-2 个直径 3mm 的透气孔（平衡气压，避免负压过大影响电机转动）。
2. 移动与避障结构：万向轮的 “被动转向” 细节
- 轮子组合方案：采用 “2 个后轮（驱动轮）+1 个前轮（万向轮）” 的三点支撑结构 —— 后轮为直径 4-5cm 的橡胶轮（增加摩擦力，避免打滑），通过齿轮与电机轴传动（传动比 1:5，降低转速、提升扭矩，让机身移动更平稳）；前轮为直径 2-3cm 的塑料万向轮（带滚珠轴承，转动阻力小），安装在机身前端中心位置。
- 万向轮安装细节：万向轮通过 “活动支架” 与机身连接 —— 支架顶部用螺丝固定在机身底板，但螺丝与支架孔之间保留 0.5mm 间隙（允许支架轻微晃动），支架底部与万向轮刚性连接；当机身碰到障碍物时，万向轮受到横向推力，带动支架绕螺丝轻微转动，进而让机身随万向轮转向，转向角度可达 30°-45°（足够避开常见家庭障碍物）。
3. 机身与供电设计：轻量化与稳定性兼顾
- 机身框架：采用 ABS 塑料板（厚度 1-1.5mm）切割成 “长方形”（尺寸 20cm×15cm×5cm），重量控制在 100g 以内（避免电机负载过大）；底板需在驱动轮位置开设凹槽（让轮子部分嵌入，降低机身重心），万向轮安装位置需略高于驱动轮（确保三点支撑稳定，不翘头）。
- 供电方案：采用 2 节 5 号干电池（总电压 3V），电池盒安装在机身尾部（平衡前后重量），通过导线直接连接电机与电源开关（无额外电路）；开关选用船型开关（成本 0.5 元），安装在机身侧面，按下开关电机通电，断开则停止，实现 “一键启停”。
三、结构装配要点：避免常见功能失效问题
- 传动结构校准：安装电机与驱动轮的齿轮时，需确保齿轮啮合紧密但无卡顿（可涂抹少量润滑油），避免齿轮错位导致 “电机转但轮子不转”；后轮需与机身中轴线平行，间距对称（误差不超过 1mm），防止机身未碰障时就跑偏。
- 万向轮高度调节：装配后需测试机身平整度 —— 将机身放在水平地面，用手轻压机身各角，确保三个轮子均能接触地面，且万向轮高度比后轮低 0.5mm（避免机身前倾，导致吸风口离地过高）。
- 吸风口高度控制：机身底板安装后，需用垫片（厚度 1mm）调整底板高度，确保吸风口与地面间距 1-1.5mm—— 可将机身放在平整桌面，用一张 A4 纸（厚度约 0.1mm）尝试从吸风口下方穿过，能轻松穿过但不松动为宜。
这种纯机械设计的扫地机器人，虽无智能规划、强力吸尘等功能，但以 “零电子元件、极低成本” 实现了 “通电清扫 + 碰障自动转向” 的核心需求，不仅适合作为学生手工制作、科普教具，更体现了 “用最简单的结构解决核心问题” 的设计思维 —— 无需复杂技术，仅靠对物理力与机械结构的巧妙运用，就能完成实用的产品设计。
