【Linux基础】深入理解Linux环境下的BIOS机制
目录
引言
1 BIOS基础概念详解
1.1 BIOS的定义与本质
1.2 BIOS的核心功能
1.2.1 硬件初始化与检测
1.2.2 系统设置管理
1.2.3 引导加载功能
1.3 BIOS的存储结构
2 Linux启动过程中的BIOS角色
2.1 Linux启动的完整流程
2.2 BIOS与Linux内核的交互
2.2.1 内存信息传递
2.2.2 硬件资源分配
3 BIOS的高级特性与Linux支持
3.1 ACPI与Linux电源管理
3.1.1 ACPI表结构
3.1.2 Linux中的ACPI支持
3.2 UEFI与Linux启动
3.2.1 UEFI启动流程
3.2.2 Linux对UEFI的特性支持
4 BIOS配置与Linux系统管理
4.1 BIOS配置工具
4.2 常用BIOS信息查看命令
4.2.1 dmidecode命令
4.2.2 其他常用命令
5 总结
引言
在Linux系统的世界里，虽然我们通常关注的是内核、用户空间和应用程序，但系统启动过程中最底层的BIOS（Basic Input/Output System，基本输入输出系统）扮演着至关重要的角色。BIOS作为固化在计算机主板ROM芯片中的固件程序，是计算机加电后执行的第一段软件代码，它为Linux系统的启动奠定了硬件基础。
1 BIOS基础概念详解
1.1 BIOS的定义与本质
BIOS（Basic Input/Output System，基本输入输出系统）是一组固化到计算机主板上的只读存储器（ROM）芯片中的程序。作为计算机启动过程中的第一个软件程序，BIOS承担着硬件初始化和系统引导的关键职责。
BIOS启动流程描述：
- 计算机加电：当用户按下电源按钮，计算机开始加电，电源稳定输出各路电压
- CPU复位：CPU执行复位操作，程序计数器（PC）被设置为预定义地址（通常是0xFFFF0）
- 执行BIOS代码：CPU从ROM芯片中执行BIOS程序，这是计算机启动后的第一段代码
- POST自检：BIOS执行加电自检（Power-On Self-Test），检测关键硬件是否正常
- 硬件初始化：初始化CPU、内存、显卡、键盘等基本硬件设备
- 查找启动设备：按照BIOS设置中的启动顺序查找可启动设备
- 读取引导扇区：从启动设备的第一个扇区读取引导程序（如GRUB）
- 加载引导程序：将引导程序加载到内存的特定位置（0x7C00）
- 移交控制权：将CPU控制权交给引导程序，开始Linux系统的启动过程
1.2 BIOS的核心功能
1.2.1 硬件初始化与检测
BIOS负责在Linux系统启动前对所有硬件进行初始化和检测：
- CPU初始化：设置CPU的基本工作模式，开启必要的功能，如缓存、虚拟模式等
- 内存检测：检测内存容量和完整性，建立内存映射表，为Linux内核提供内存信息
- 设备初始化：初始化键盘、鼠标、串口、并口等基本输入输出设备
- 存储设备检测：检测硬盘、光驱等存储设备的存在性和基本参数
1.2.2 系统设置管理
BIOS提供系统配置的管理功能：
- CMOS设置：管理BIOS设置信息，存储在CMOS RAM中，包括启动顺序、时间、密码等
- 硬件参数配置：配置CPU频率、内存时序、硬盘参数等硬件相关设置
- 电源管理：配置ACPI（高级配置和电源接口）相关参数
- 安全设置：设置开机密码、启动保护等安全选项
1.2.3 引导加载功能
BIOS是Linux系统引导的第一步：
- 引导设备查找：按照预设顺序查找可启动设备
- 引导扇区读取：读取启动设备的引导扇区（MBR或EFI分区）
- 引导程序加载：将引导程序（如GRUB）加载到内存中
- 控制权移交：将系统控制权移交给引导程序
1.3 BIOS的存储结构

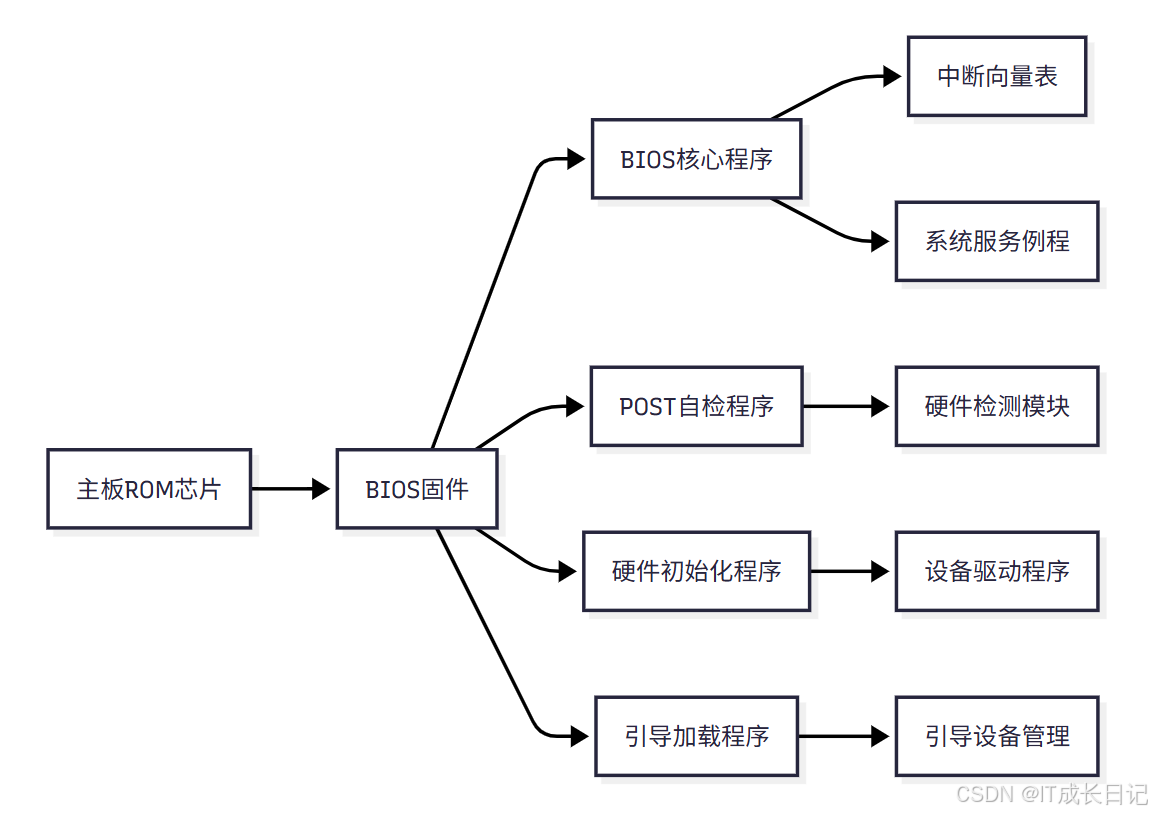

BIOS存储结构说明：
- 主板ROM芯片：BIOS程序固化在主板上的ROM芯片中，容量通常为1MB-8MB
- BIOS核心程序：提供基本的硬件控制和系统管理功能
- POST自检程序：执行硬件检测和初始化，确保硬件正常工作
- 硬件初始化程序：初始化各种硬件设备，建立硬件抽象层
- 引导加载程序：负责查找和加载引导程序
- 中断向量表：定义硬件中断服务程序的入口地址
- 系统服务例程：为操作系统提供硬件访问的接口
- 硬件检测模块：检测各种硬件设备的存在性和状态
- 设备驱动程序：提供基本的硬件驱动功能
- 引导设备管理：管理启动设备的查找和加载
2 Linux启动过程中的BIOS角色
2.1 Linux启动的完整流程

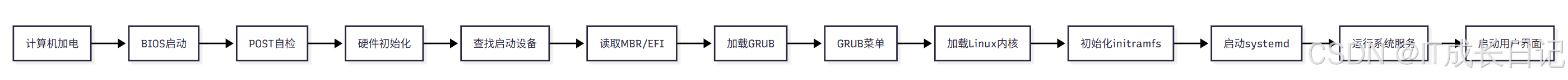

Linux启动流程详解：
- BIOS启动：计算机加电后，CPU执行BIOS程序
- POST自检：BIOS执行硬件检测，确保关键硬件正常
- 硬件初始化：BIOS初始化CPU、内存、显卡等基本硬件
- 查找启动设备：BIOS按照启动顺序查找可启动设备
- 读取MBR/EFI：从启动设备的引导扇区读取引导程序
- 加载GRUB：将GRUB引导程序加载到内存中
- GRUB菜单：显示启动菜单，用户可以选择启动项
- 加载Linux内核：GRUB加载Linux内核（vmlinuz）到内存
- 初始化initramfs：加载初始内存文件系统，提供早期用户空间
- 启动systemd：Linux内核启动systemd作为第一个进程
- 运行系统服务：systemd启动各种系统服务
- 启动用户界面：启动图形界面或提供命令行登录
2.2 BIOS与Linux内核的交互
2.2.1 内存信息传递
BIOS通过特定的内存区域向Linux内核传递硬件信息：
- EBDA（Extended BIOS Data Area）：扩展BIOS数据区域，存储硬件配置信息
- 实模式内存映射：BIOS建立实模式下的内存映射，为Linux内核提供内存布局信息
- ACPI表：BIOS通过ACPI表传递硬件资源分配和电源管理信息
2.2.2 硬件资源分配
BIOS负责分配硬件资源：
- 中断向量分配：为各种硬件设备分配中断号
- DMA通道分配：为需要DMA的设备分配DMA通道
- I/O端口分配：为硬件设备分配I/O端口地址
- 内存区域分配：为硬件设备分配内存映射区域
3 BIOS的高级特性与Linux支持
3.1 ACPI与Linux电源管理
3.1.1 ACPI表结构

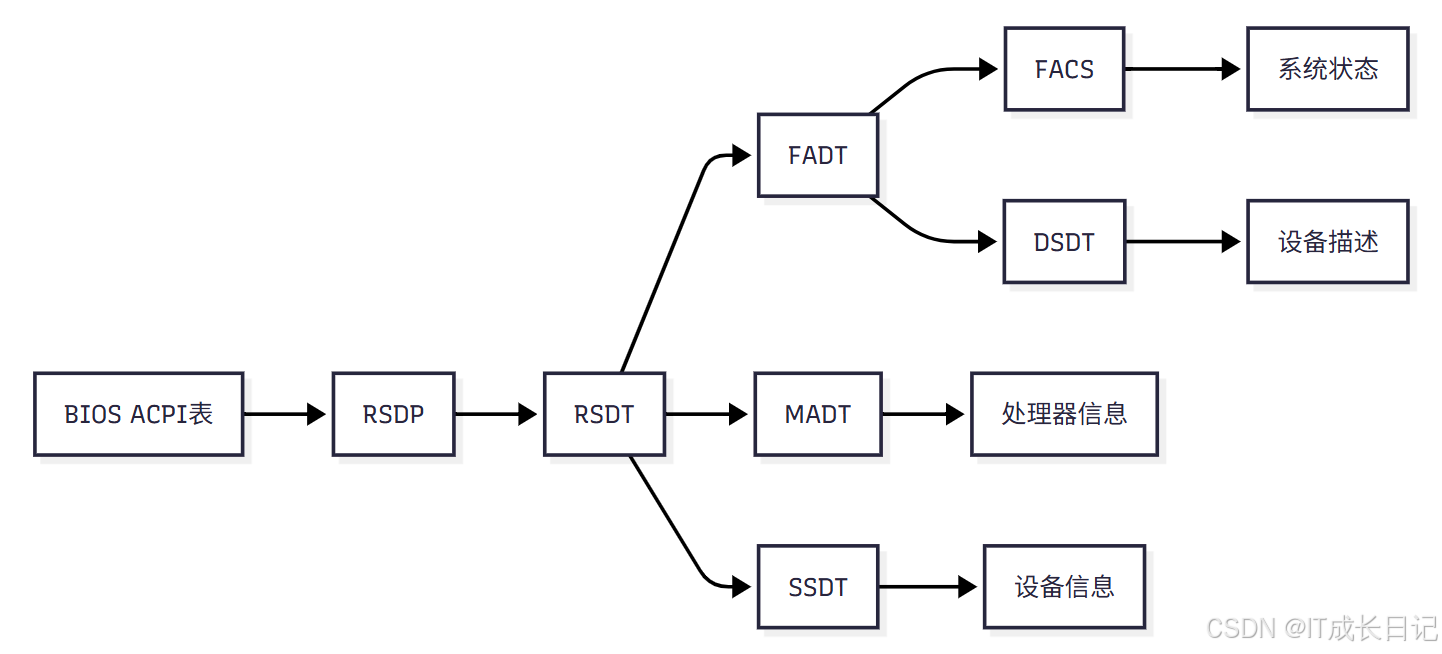

ACPI表结构说明：
- RSDP（Root System Description Pointer）：ACPI表的根指针，位于内存特定位置
- RSDT（Root System Description Table）：根系统描述表，指向其他ACPI表
- FADT（Fixed ACPI Description Table）：固定ACPI描述表，包含系统基本信息
- MADT（Multiple APIC Description Table）：多重APIC描述表，包含处理器信息
- SSDT（Secondary System Description Table）：辅助系统描述表，包含设备信息
- FACS（Firmware ACPI Control Structure）：固件ACPI控制结构，包含系统状态
- DSDT（Differentiated System Description Table）：差异化系统描述表，包含设备描述
3.1.2 Linux中的ACPI支持
Linux内核通过ACPI子系统实现电源管理：
- ACPI核心模块：提供ACPI表解析和设备管理功能
- 电源管理：支持ACPI S1-S5睡眠状态，实现系统休眠和唤醒
- 设备热插拔：支持ACPI设备的热插拔和重新配置
- thermal 管理：通过ACPI thermal zone实现温度监控和控制
3.2 UEFI与Linux启动
3.2.1 UEFI启动流程

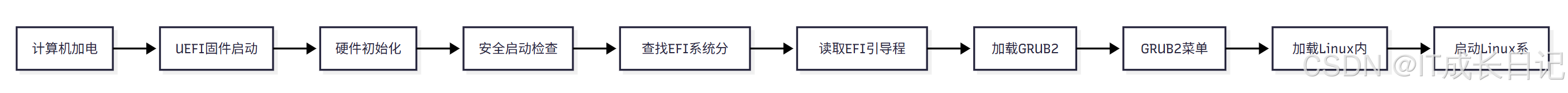

UEFI启动流程描述：
- UEFI固件启动：CPU执行UEFI固件程序
- 硬件初始化：初始化必要的硬件设备
- 安全启动检查：验证引导程序的数字签名
- 查找EFI系统分区：查找ESP（EFI System Partition）
- 读取EFI引导程序：从ESP读取引导程序（如GRUB2）
- 加载GRUB2：将GRUB2引导程序加载到内存
- GRUB2菜单：显示启动菜单，用户可以选择启动项
- 加载Linux内核：GRUB2加载Linux内核到内存
- 启动Linux系统：Linux内核开始执行，启动完整的系统
3.2.2 Linux对UEFI的特性支持
Linux对UEFI提供了以下特性支持：
- 安全启动：支持UEFI安全启动，验证引导程序的数字签名
- 快速启动：支持UEFI快速启动，减少系统启动时间
- 固件更新：支持通过Linux更新UEFI固件
- 诊断工具：提供efibootmgr等工具管理UEFI启动项
4 BIOS配置与Linux系统管理
4.1 BIOS配置工具
- Linux提供了多种工具来管理和配置BIOS/UEFI：

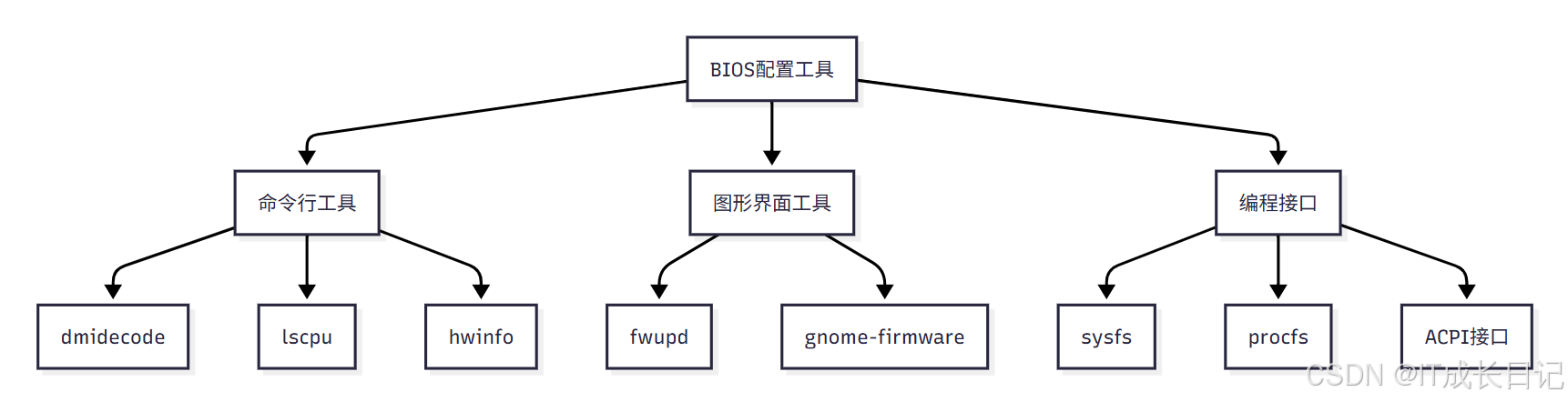

BIOS配置工具说明：
- 命令行工具：
- dmidecode：解析DMI表，获取硬件信息
- lscpu：显示CPU信息
- hwinfo：显示详细的硬件信息
- 图形界面工具：
- fwupd：固件更新工具
- gnome-firmware：GNOME固件管理器
- 编程接口：
- sysfs：sys文件系统提供硬件信息
- procfs：proc文件系统提供进程和系统信息
- ACPI接口：通过ACPI接口访问硬件信息
4.2 常用BIOS信息查看命令
4.2.1 dmidecode命令
# 查看所有BIOS信息
sudo dmidecode -t bios# 查看系统信息
sudo dmidecode -t system# 查看主板信息
sudo dmidecode -t baseboard# 查看处理器信息
sudo dmidecode -t processor# 查看内存信息
sudo dmidecode -t memory4.2.2 其他常用命令
# 查看CPU信息
lscpu# 查看硬件详细信息
sudo lshw# 查看PCI设备
lspci# 查看USB设备
lsusb# 查看DMI表
sudo dmidecode5 总结
BIOS作为Linux系统启动的底层基础，其重要性不言而喻。虽然现代Linux系统启动后不再直接依赖BIOS，但BIOS的质量和配置直接影响Linux系统的启动速度、稳定性和性能。在实际应用中，建议结合具体的硬件环境和Linux发行版进行实践，不断积累经验，最终达到熟练掌握和灵活应用的水平。
