小杰机器视觉（six)——模板匹配

1.模板匹配

三种归一化算法，方便匹配阈值。

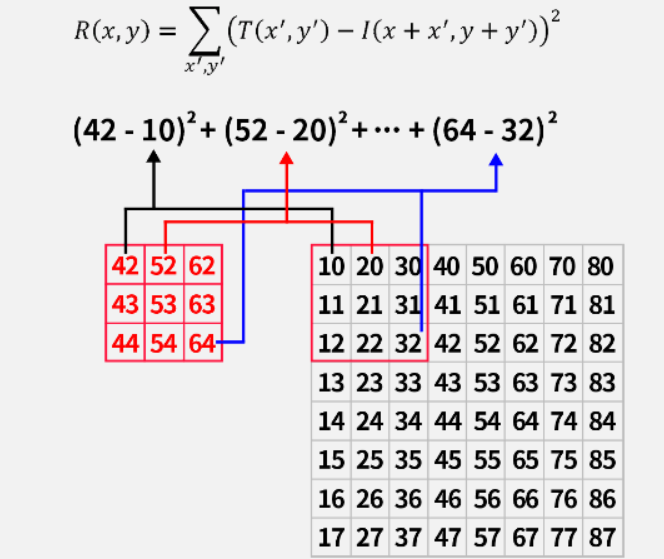

（1）平方差匹配    TM_SQDIFF

        使用模板图与目标图对应的像素值使用平方差公式来计算，其结果越小（最小值为0），代表匹配程度越高。

        注意：模板匹配都不要需要边缘填充，直接从原点开始计算。

        代码

import cv2
import numpy as npif __name__ == '__main__':# 1. 图片输入path = 'ctrl.jpg'image_np = cv2.imread(path)# 2. 灰度化（原图）image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3. 模板输入path = 'basketball.jpg'template = cv2.imread(path)# 4. 灰度化（模板）template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)# 5. 模板匹配# 获得模板宽高h = template_gray.shape[0]w = template_gray.shape[1]print(h, w)# 模板匹配算法res = cv2.matchTemplate(image_np_gray,  # 原始图像template_gray,  # 模板cv2.TM_SQDIFF  # 平方差)print(res)# 找到最小值：完美篮球print(res.min())# 设定动态阈值threshold = res.min() * 20print(threshold)# 认为小于阈值的是匹配成功loc = np.where(res < threshold)print(loc)print(len(loc))# 6. 绘制轮廓for x, y in zip(loc[1], loc[0]):print('坐标：', (x, y))# 画框cv2.rectangle(img=image_np,pt1=(x, y),pt2=(x + w, y + h),color=(0, 0, 255),thickness=2)# 6. 图片输出cv2.imshow('image_np', image_np)cv2.waitKey(0)

平方差匹配的问题是无上限，不方便调参。

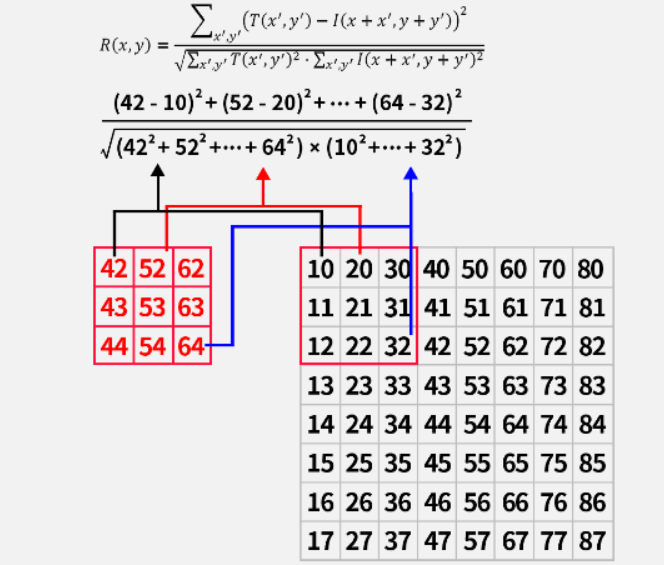

（2）归一化平凡差匹配  TM_SQDIFF_NORMED

与平方差匹配类似，只不过需要将结果的值统一到0到1，计算结果越小，代表匹配程度越高。

归一化可以上结果有明确的上下限，方便在整体中判断量化程度。

        代码

import cv2
import numpy as npif __name__ == '__main__':# 1. 图片输入path = 'ctrl.jpg'image_np = cv2.imread(path)# 2. 灰度化（原图）image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3. 模板输入path = 'basketball.jpg'template = cv2.imread(path)# 4. 灰度化（模板）template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)# 5. 模板匹配# 获得模板宽高h = template_gray.shape[0]w = template_gray.shape[1]print(h, w)# 模板匹配算法res = cv2.matchTemplate(image_np_gray,  # 原始图像template_gray,  # 模板cv2.TM_SQDIFF_NORMED  # 归一化平方差)print(res)# 找到最小值：完美篮球print(res.min())# 设定阈值threshold = 0.014# 认为小于阈值的是匹配成功loc = np.where(res < threshold)print(loc)print(len(loc))# 6. 绘制轮廓for x, y in zip(loc[1], loc[0]):print('坐标：', (x, y))# 画框cv2.rectangle(img=image_np,pt1=(x, y),pt2=(x + w, y + h),color=(0, 0, 255),thickness=2)# 6. 图片输出cv2.imshow('image_np', image_np)cv2.waitKey(0)

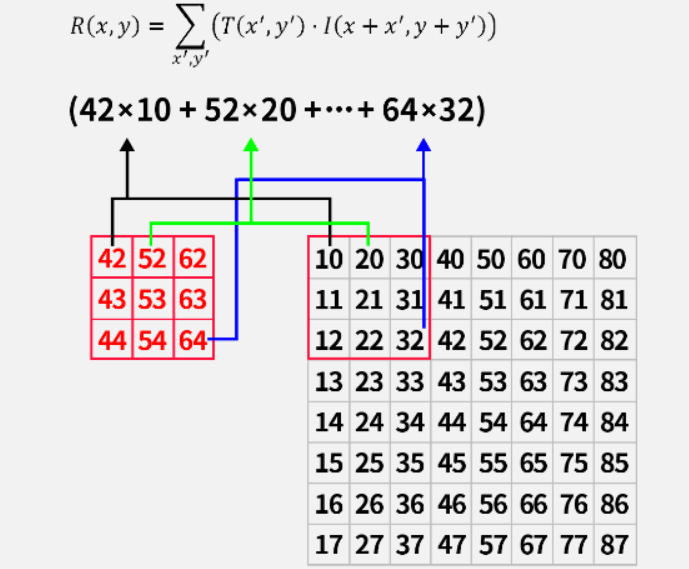

（3）相关匹配    TM_CCORR

使用对应像素的乘积进行匹配，乘积的结果越大，表示匹配程度越高。该方法对光照和颜色变化较为敏感，实际开发中很难匹配。

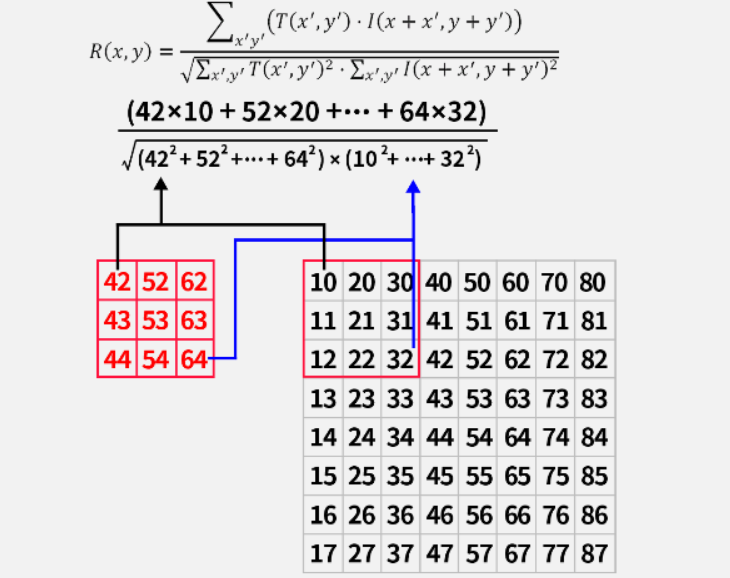

（4）归一化相关匹配   TM_CCORR_NORMED

同样进行归一化，结果处于0到1之间，值越大表示匹配程度越高。

        代码

import cv2
import numpy as npif __name__ == '__main__':# 1. 图片输入path = 'ctrl.jpg'image_np = cv2.imread(path)# 2. 灰度化（原图）image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3. 模板输入path = 'basketball.jpg'template = cv2.imread(path)# 4. 灰度化（模板）template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)# 5. 模板匹配# 获得模板宽高h = template_gray.shape[0]w = template_gray.shape[1]print(h, w)# 模板匹配算法res = cv2.matchTemplate(image_np_gray,  # 原始图像template_gray,  # 模板cv2.TM_CCORR_NORMED  # 归一化相关匹配)print(res)# 找到最大值：完美篮球print(res.max())# 设定阈值threshold = 0.99# 认为小于阈值的是匹配成功loc = np.where(res > threshold)print(loc)print(len(loc))# 6. 绘制轮廓for x, y in zip(loc[1], loc[0]):print('坐标：', (x, y))# 画框cv2.rectangle(img=image_np,pt1=(x, y),pt2=(x + w, y + h),color=(0, 0, 255),thickness=2)# 6. 图片输出cv2.imshow('image_np', image_np)cv2.waitKey(0)

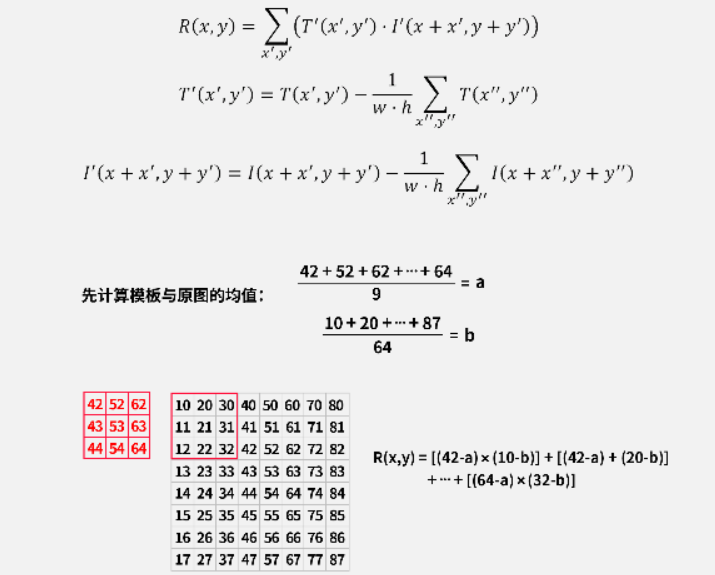

（5）相关系数匹配  TM_CCOEFF

        需要先计算模板与目标图像的均值，然后每个像素与均值之间的差的乘积再求和表示匹配程度，数值越大表示匹配程度越高。需要注意的是，这种算法在像素完全相同的极端情况下会失效（例如模板是9个10像素，原图匹配区域也是9个10像素，结果为0）。

        代码

import cv2
import numpy as npif __name__ == '__main__':# 1. 图片输入path = 'ctrl.jpg'image_np = cv2.imread(path)# 2. 灰度化（原图）image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3. 模板输入path = 'basketball.jpg'template = cv2.imread(path)# 4. 灰度化（模板）template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)# 5. 模板匹配# 获得模板宽高h = template_gray.shape[0]w = template_gray.shape[1]print(h, w)# 模板匹配算法res = cv2.matchTemplate(image_np_gray,  # 原始图像template_gray,  # 模板cv2.TM_CCOEFF  # 相关系数)print(res)# 找到最大值：完美篮球print(res.max())# 设定动态阈值threshold = res.max() * 0.9# 认为小于阈值的是匹配成功loc = np.where(res > threshold)print(loc)print(len(loc))# 6. 绘制轮廓for x, y in zip(loc[1], loc[0]):print('坐标：', (x, y))# 画框cv2.rectangle(img=image_np,pt1=(x, y),pt2=(x + w, y + h),color=(0, 0, 255),thickness=2)# 6. 图片输出cv2.imshow('image_np', image_np)cv2.waitKey(0)

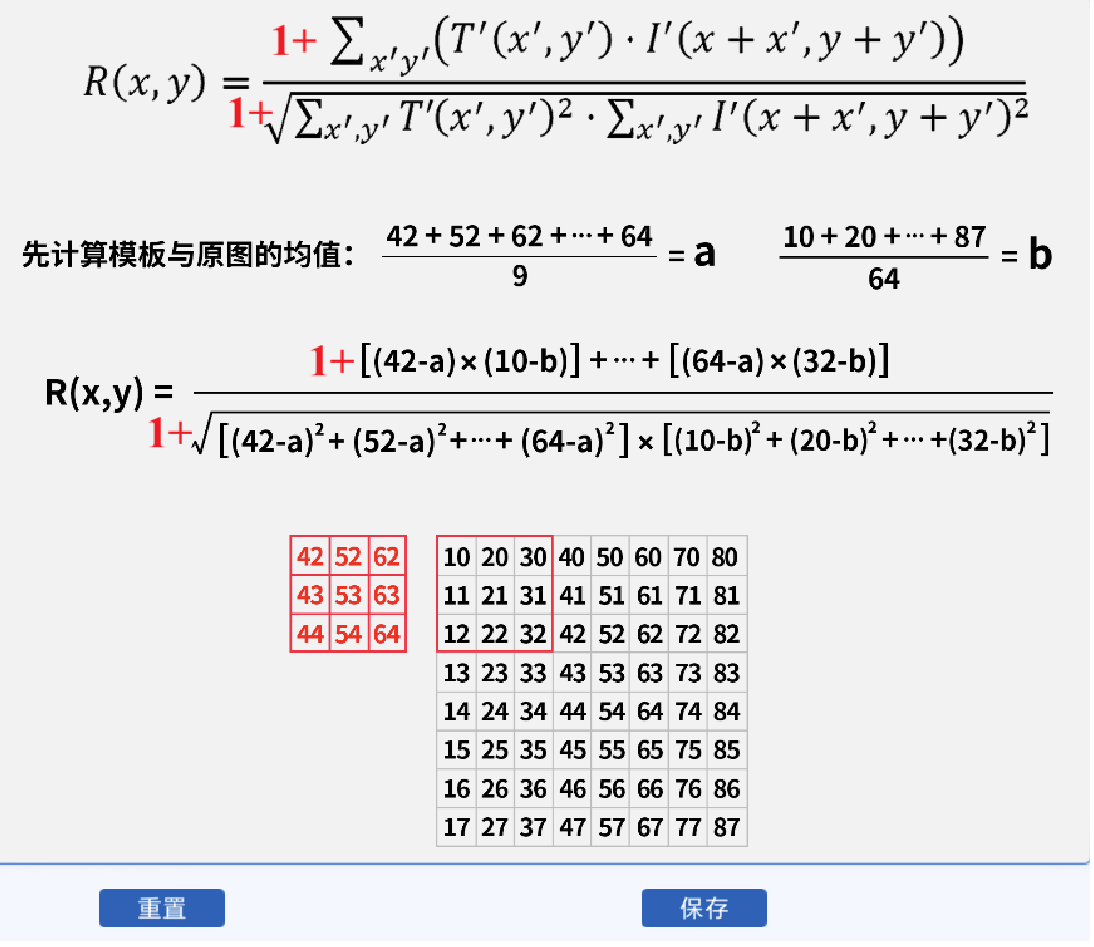

（6）归一化相关系数匹配  TM_CCOEFF_NORMED

把相关系数匹配归一化到0和1之间，值越大表示匹配程度越高。

        代码

import cv2
import numpy as npif __name__ == '__main__':# 1. 图片输入path = 'ctrl.jpg'image_np = cv2.imread(path)# 2. 灰度化（原图）image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)# 3. 模板输入path = 'basketball.jpg'template = cv2.imread(path)# 4. 灰度化（模板）template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)# 5. 模板匹配# 获得模板宽高h = template_gray.shape[0]w = template_gray.shape[1]print(h, w)# 模板匹配算法res = cv2.matchTemplate(image_np_gray,  # 原始图像template_gray,  # 模板cv2.TM_CCOEFF_NORMED  # 归一化相关系数)print(res)# 找到最大值：完美篮球print(res.max())# 设定阈值threshold = 0.9# 认为小于阈值的是匹配成功loc = np.where(res > threshold)print(loc)print(len(loc))# 6. 绘制轮廓for x, y in zip(loc[1], loc[0]):print('坐标：', (x, y))# 画框cv2.rectangle(img=image_np,pt1=(x, y),pt2=(x + w, y + h),color=(0, 0, 255),thickness=2)# 6. 图片输出cv2.imshow('image_np', image_np)cv2.waitKey(0)
