Circuitjs 测试点的使用

在电路中, 有时候我们想知道, 各个节点上电压的具体的值.

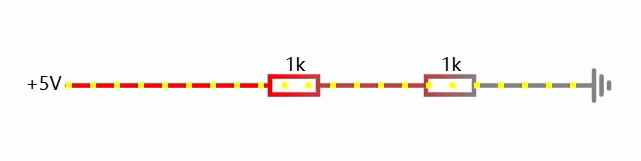

比如下面这个电路:

电流流经两个电阻器之后, 电压在下降. 如果想知道具体节点电压的确切数值, 可以通过添加 测试点(Test Point) 实现.

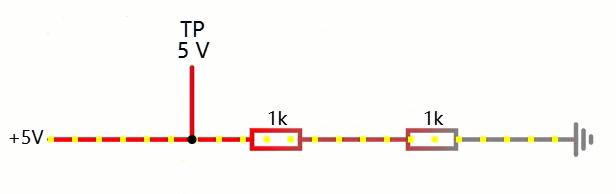

点击 绘制–输出和标签–添加测试点, 之后在所需测量的节点上拖动添加一个测试点, 可以看到, 测试点上显示出了该点位上的电压.

因为该点直连电源, 所以与电源电压是一致的, 都是 5V.

那么流经第一个电阻后, 电压下降到了多少呢?

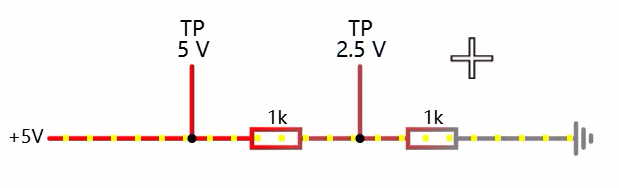

可以通过同样方式, 在左边电阻的右侧, 再添加一个测试点, 可以看到, 这个时候电压降为了 2.5V, 通过欧姆定律也可以算出该点的电压确实是这个值

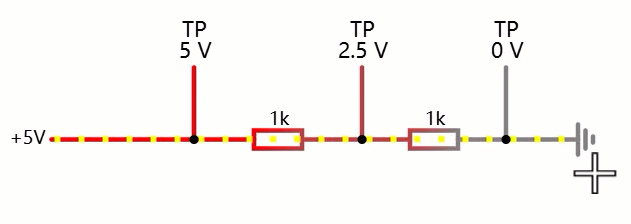

在流经最后一个电阻后, 还可再添加一个测试点, 因为此时已经直连接地端, 所以这里的电压就是 0V 了.

以上就是测试点的一个简单使用.
