第二十三天-FSMC简介

一、FSMC定义

FSMC是一个外部存储器的控制器，可以映射外部存储器实际地址为微处理器内部逻辑地址。

包含两个部分，两个部分可以同时工作。

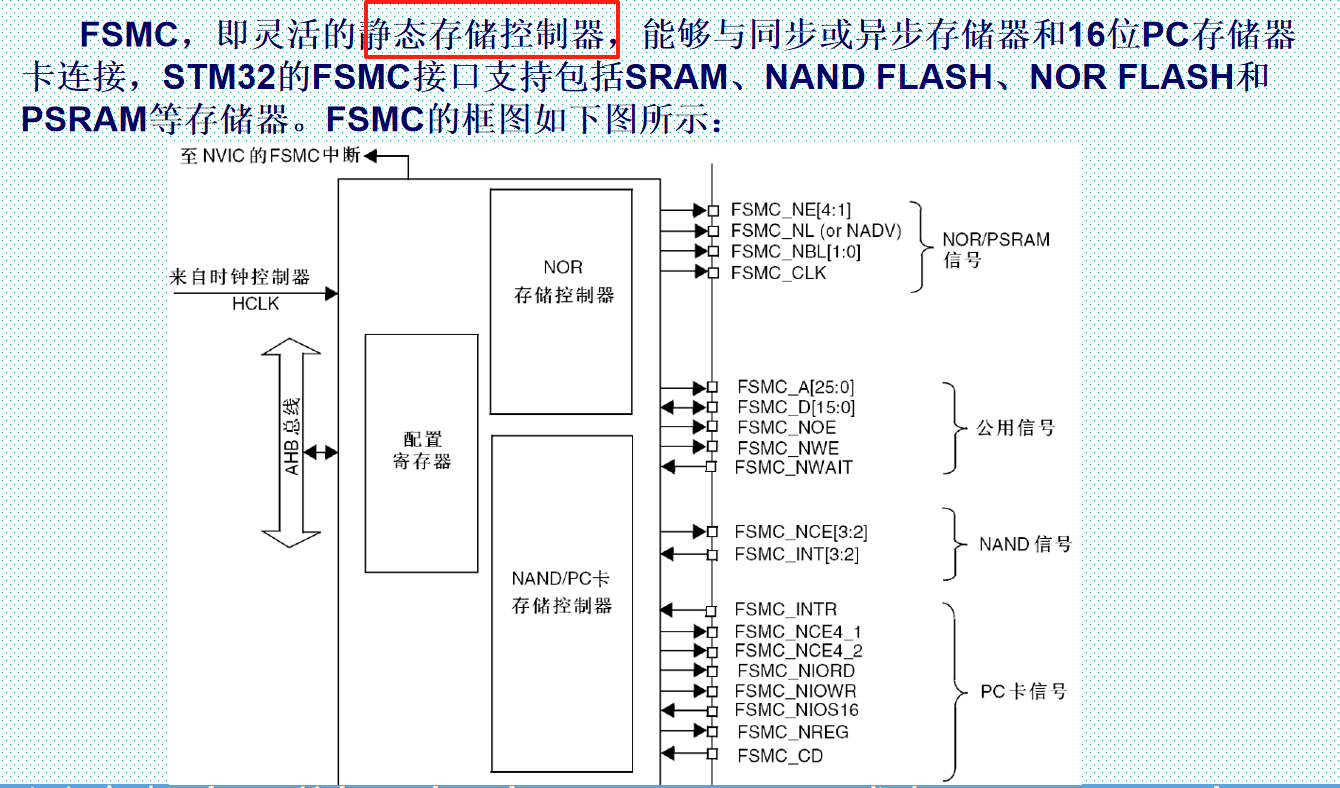

下面框图为FSMC组成部分。

二、驱动LCD原理

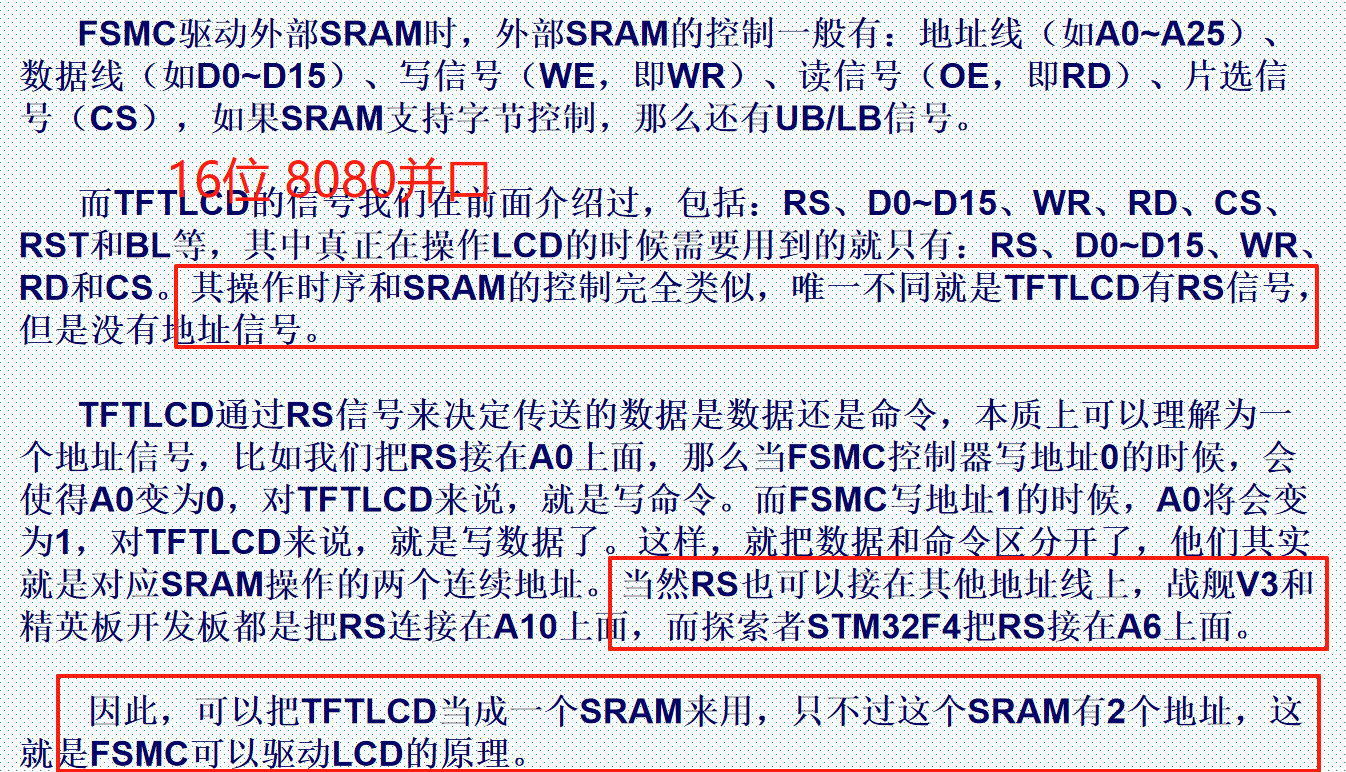

FSMC操作SRAM产生的时序，与驱动TFTLCD高度相似，只是RS信号需要稍作改变，因此可以将LCD当做一个只有两个地址的SRAM进行驱动。

三、FSMC地址映像

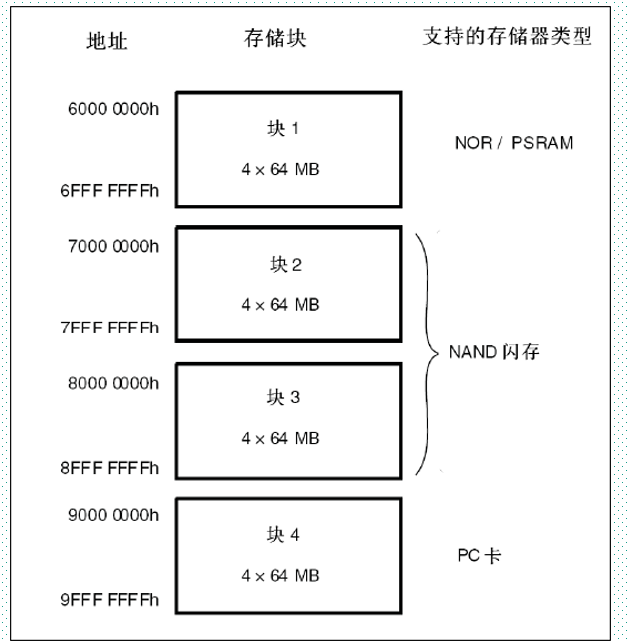

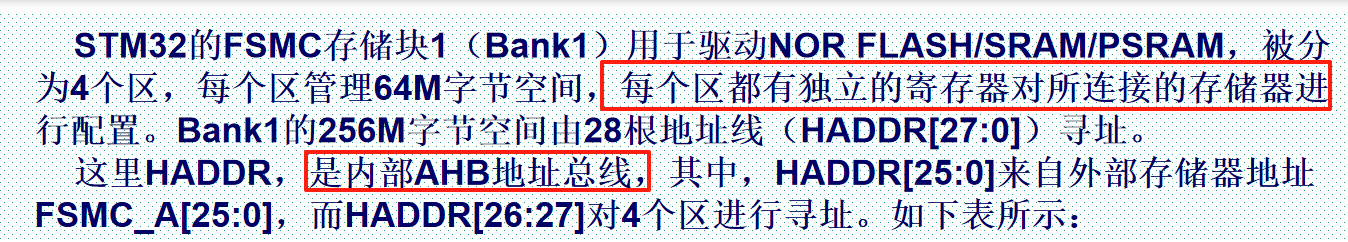

整个FSMC分为四个存储块，每个块的大小是4 x 64MB。

每个存储块分成四个区，每个区64MB。

HADDR的组成

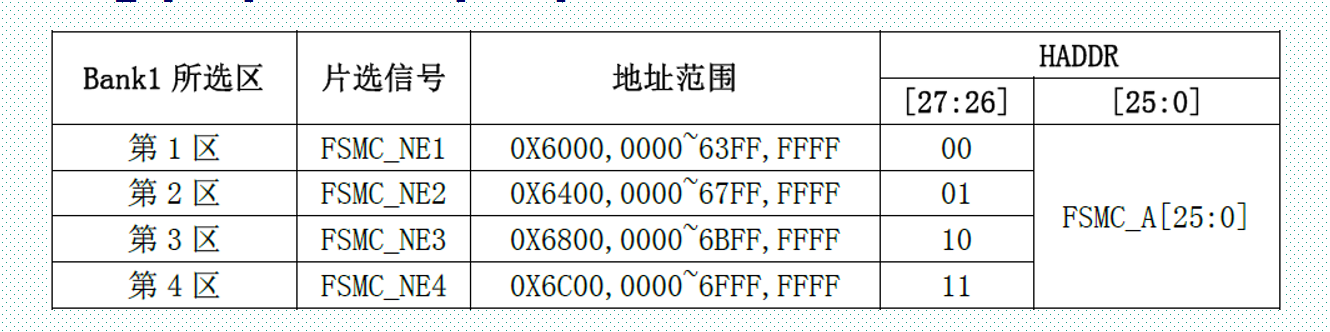

HADDR高两位是区的片选，低26位寻址到一个区的全部地址。

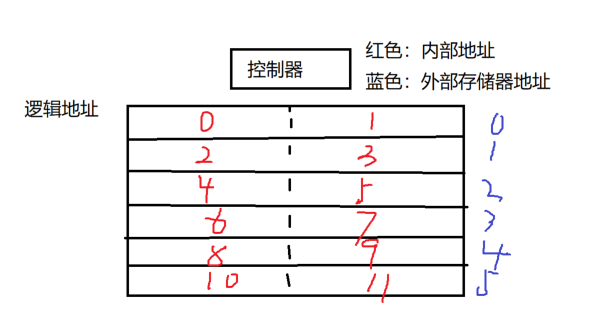

此外，由于微处理器内部地址空间，是以字节为单位，也就是一个字节的存储空间会被分配一个地址，如果外部存储器以双字为单位，就会出现一外部存储器的原始地址不能作为内部地址的低26位。

因此，如果外部存储器是16位的，也就是FSMC_A[24:0]就可以映射一个区，那么我们将这个地址左移一位，用剩下的最低位来表示16位的大块所包含的两个8位的小块，那么就符合8位的地址映射。所以，此时

HADDR[25:1] = FSMC_A[24:0]

四、模式操作

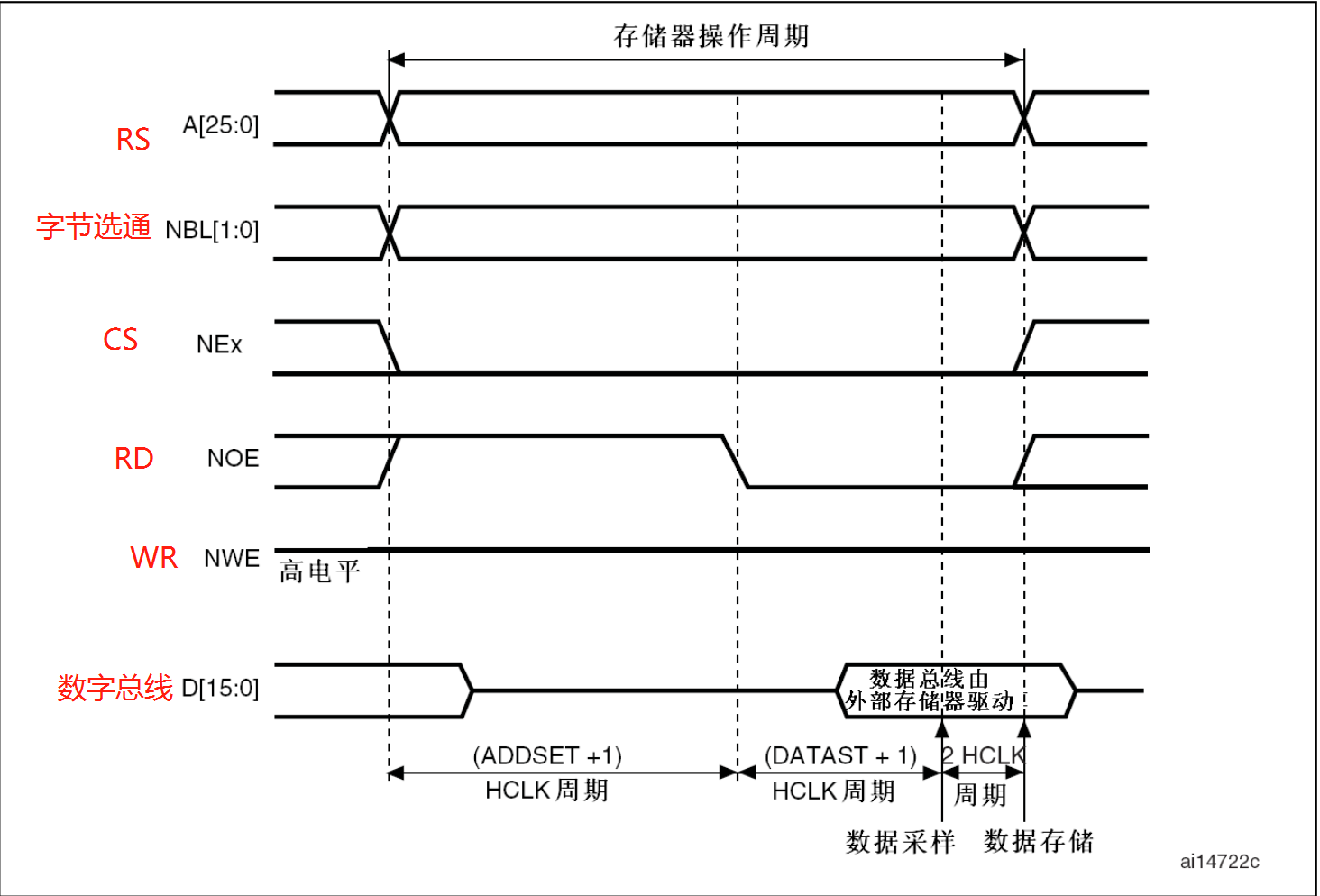

下面是模式A的读写时序，红色字体对应8080接口信号。

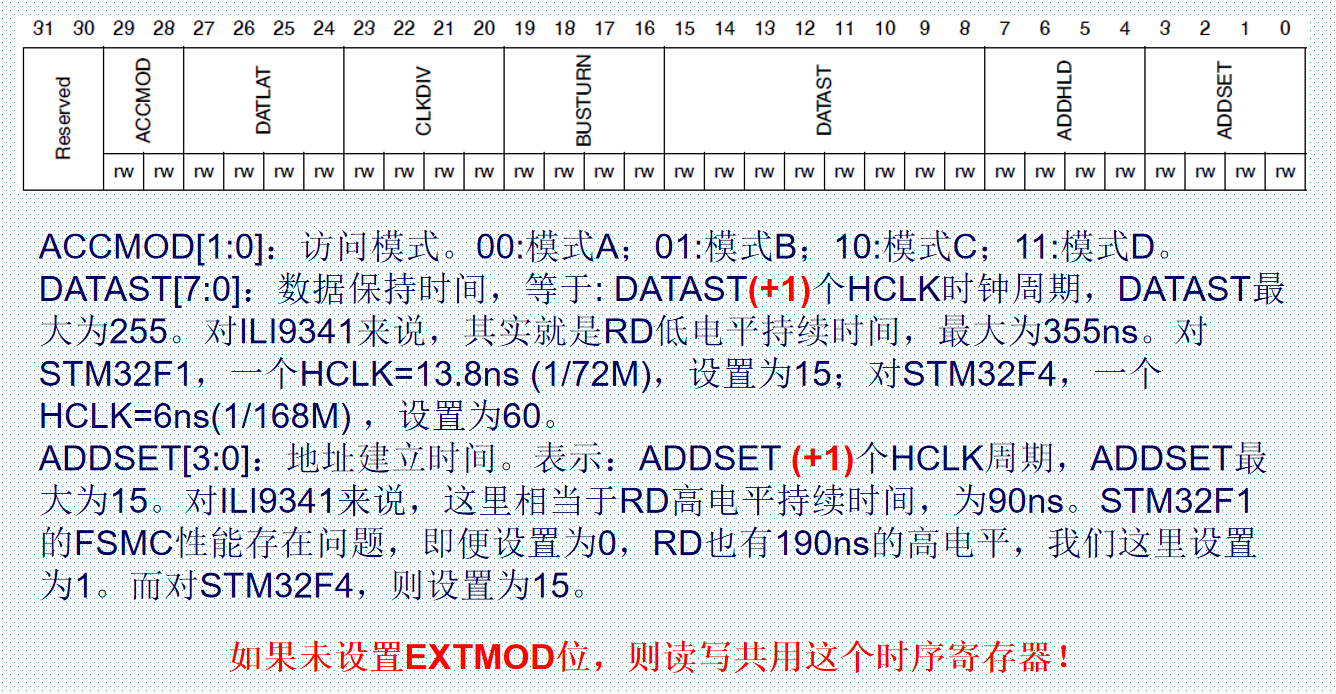

ADDSET和DATAST在后面寄存器介绍章节会详细说明。

五、寄存器介绍

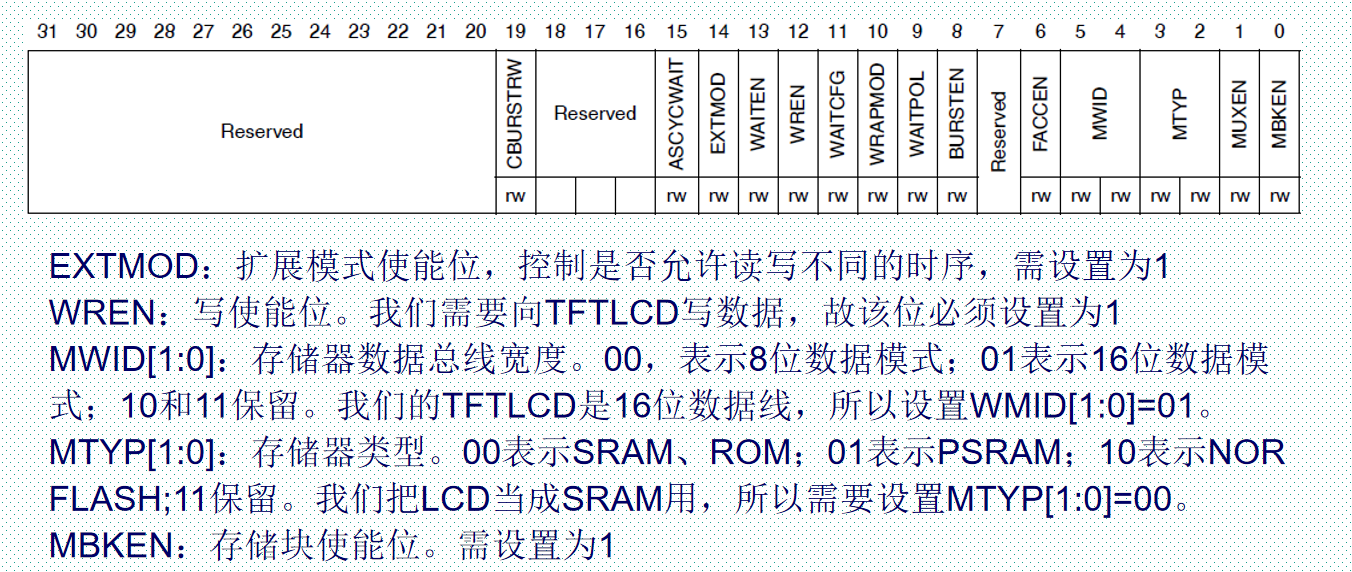

1、FSMC_BCRx 闪存片选控制寄存器

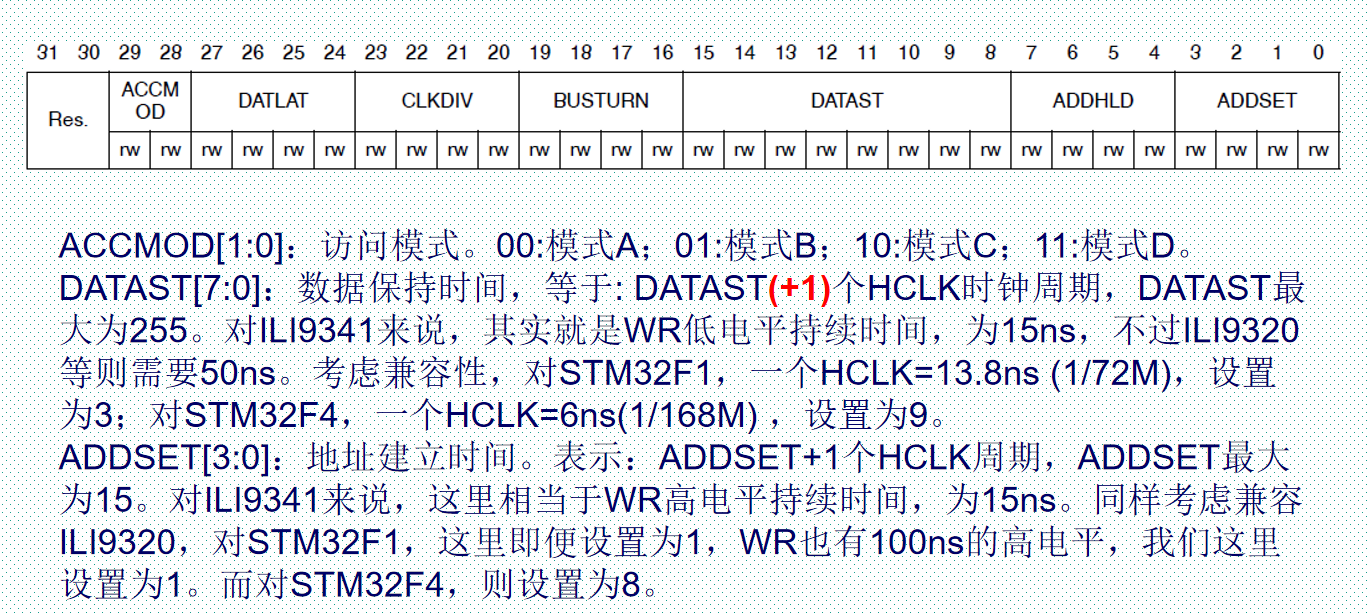

2、FSMC_BTRx 闪存片选时序寄存器

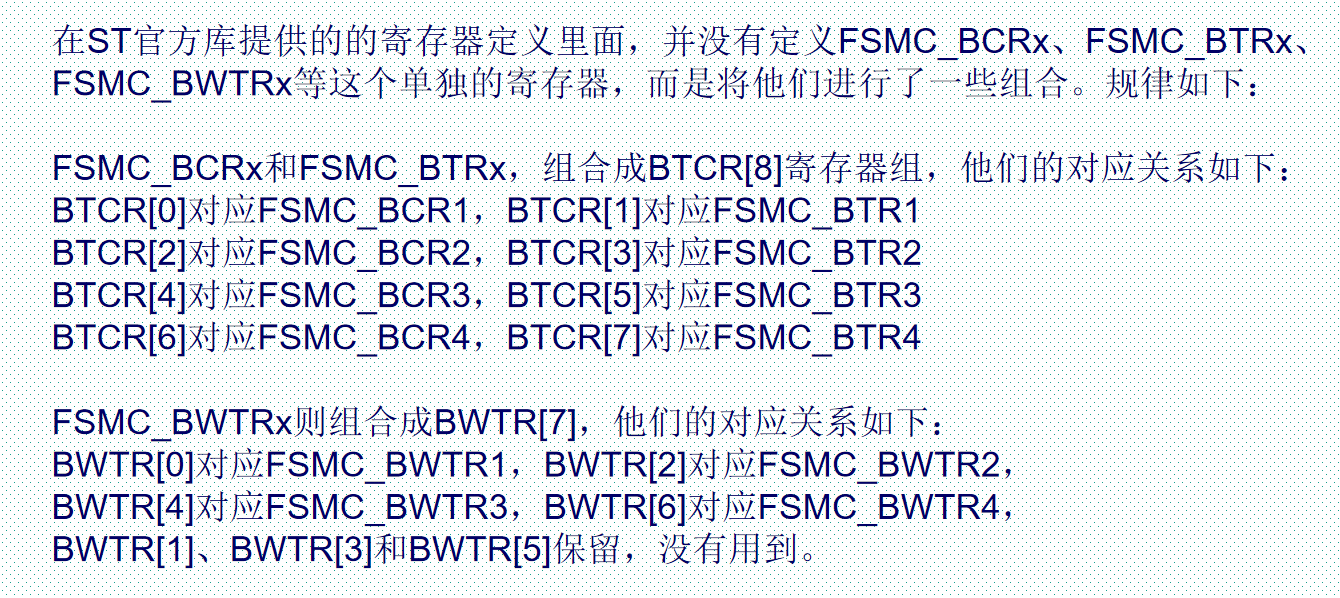

3、FSMC_BWTRx 闪存写时序寄存器

4、寄存器组合说明
