Allegro17.4导出带有NET的PDF文档及组装样式图
Allegro17.4导出带有NET的PDF文档及组装样式图
- Allegro17.4导出带有NET的PDF文档
- Allegro17.4导出组装样式PDF
Allegro17.4导出带有NET的PDF文档

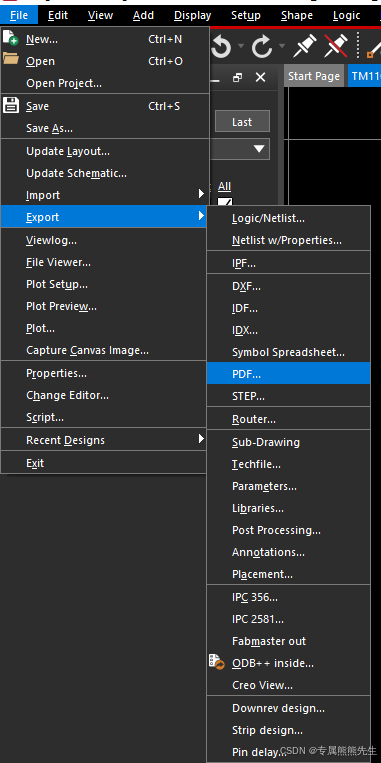

打开已有的Layout文件，选择File——Export——PDF

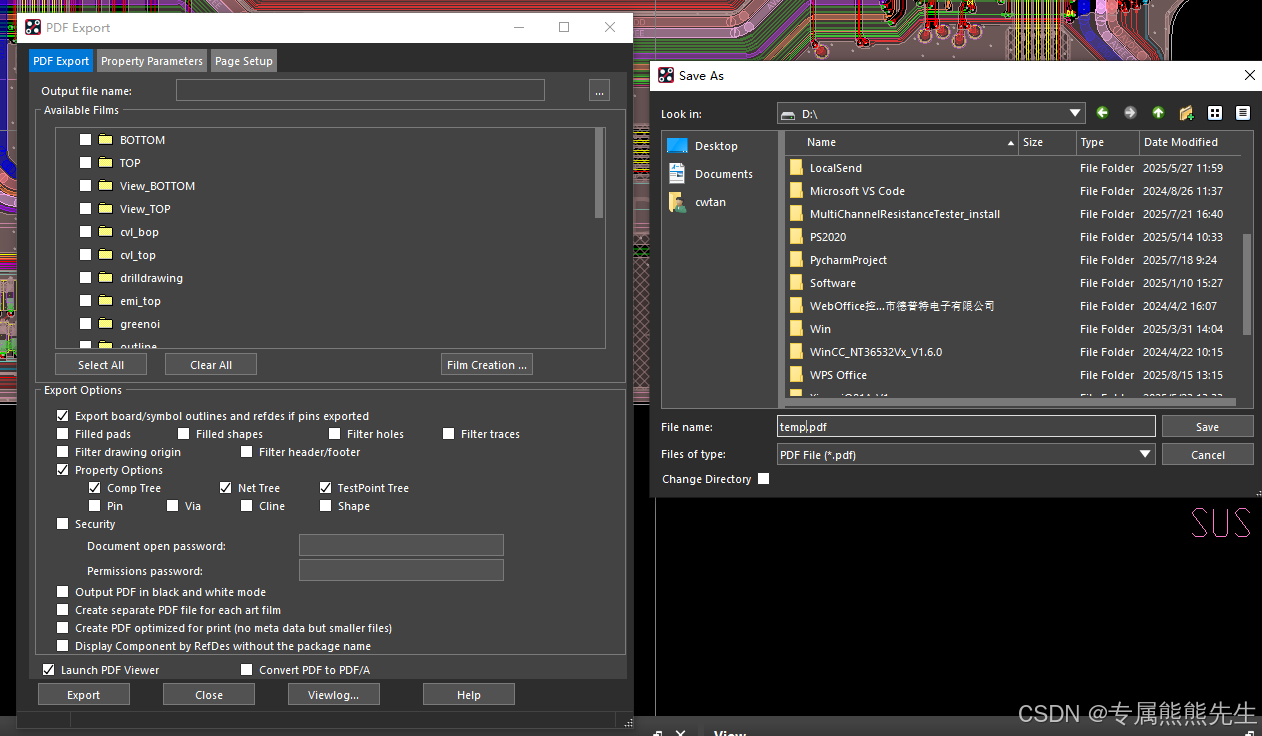

单击Output File name右边的···索引，选择保存PDF的路径
单击Film Creation，

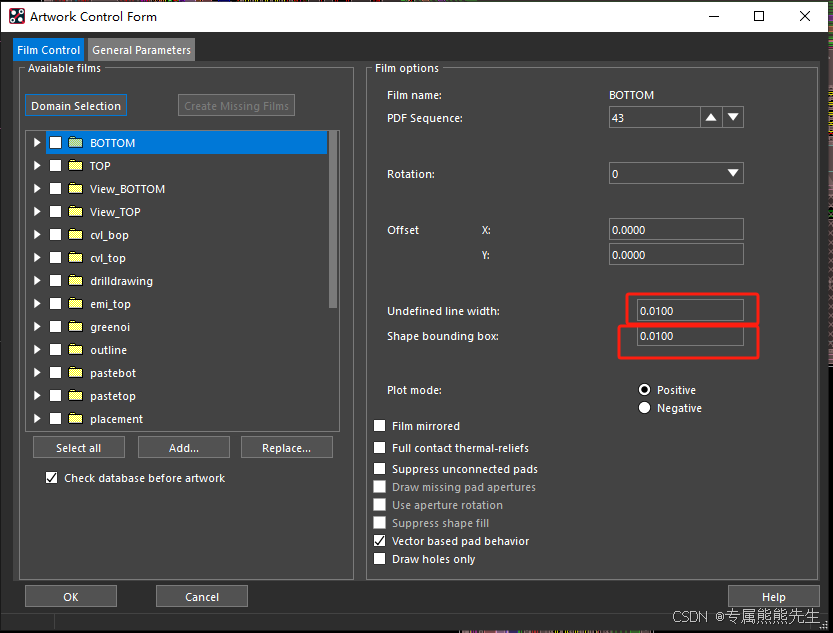

单击需要导出的层，将Undefined line width设置小一点，我的线宽最小走0.06所以线宽设置0.01(特别细的位置也会存在显示不全，按实际去调试)
注意：一定要单击每一个层去设置，不要去全部勾选去设置，勾选后设置其实没法设置勾选的每个层，还是只有第一个层会被设置。

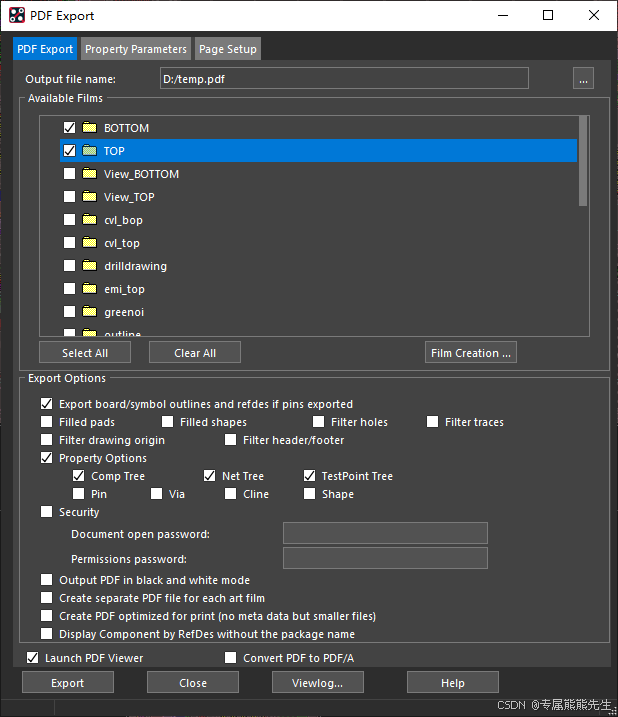

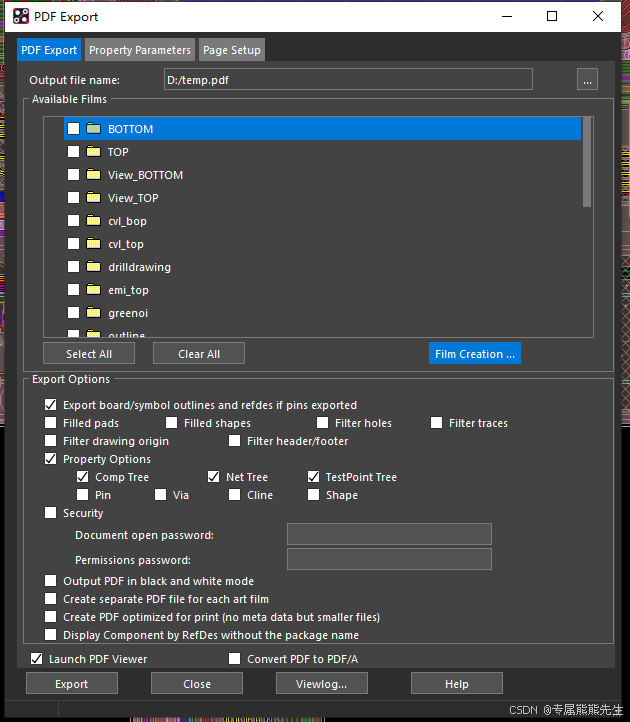

设置导出的内容：Net tree，勾选需要导出的层，比如下图中的顶层跟底层
最好不要去设置打印pin，可能会导致内容过多影响pdf的打开，可以参考下图的设置

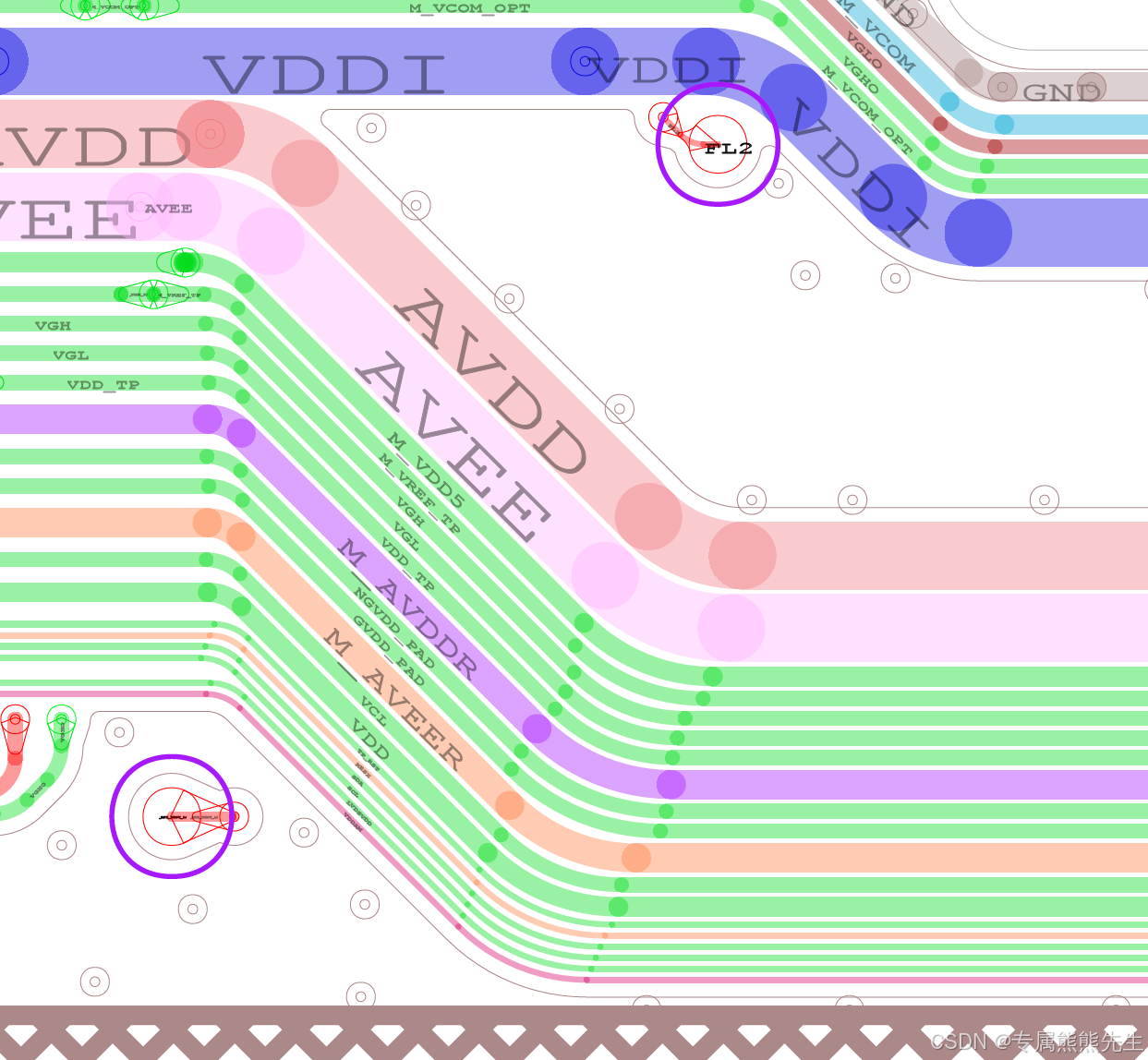

Export之后打开文件就可以看到已经打印OK

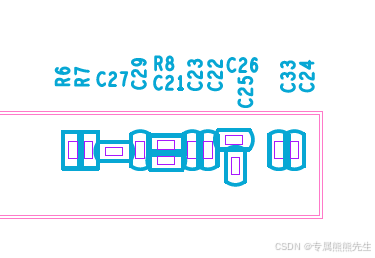

Allegro17.4导出组装样式PDF

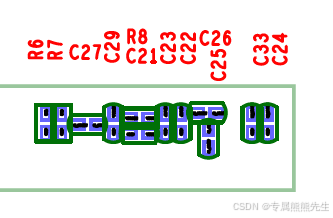

组装样式包含顶底层的丝印层、钢网层、Outline、组装层

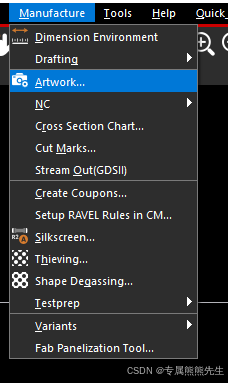

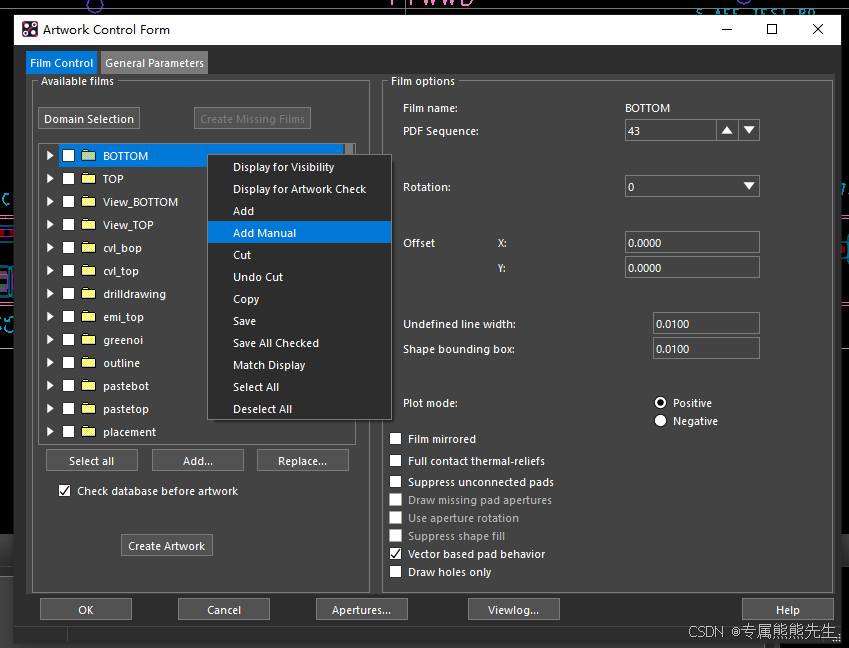

选择Artwork右键添加Manual

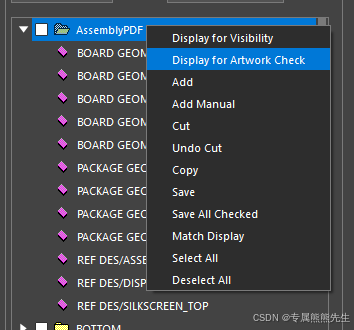

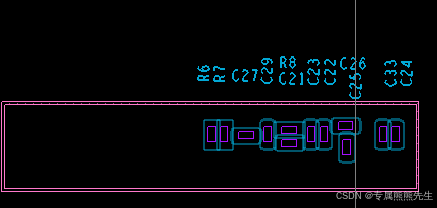

配置菲林层包含的层，根据实际进行设计，我只导出顶层，所以按照下图进行选择，右键Display for ArtworkCheck就能预览

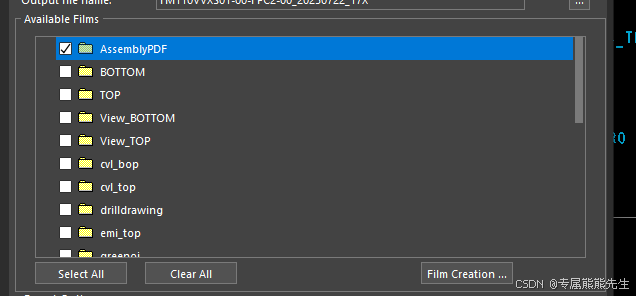

回到PDF导出界面，勾选刚刚新建的菲林导出即可
