【嵌入式DIY实例-ESP32篇】-物联网电能表
使用ESP32构建物联网电能表
文章目录
- 使用ESP32构建物联网电能表
-
- 1、 PZEM-004T V3 模块介绍
- 2、硬件准备与接线
- 3、代码实现
-
- 3.1 简易检测实现
- 3.2 电能表实现
监控用电量对于提高能源效率和节省成本至关重要。本教程将指导您如何使用 ESP32 和 PZEM-004T V3 能源监控模块构建基于物联网的电表，从而打造一款智能电表。与普通电表不同，本项目提供双重监控功能：TFT 屏幕上实时显示数据，以及用于远程监控的 Web 仪表板。
在实例中，我们可以测量电压、电流、功率、能耗、频率和功率因数，并通过本地显示器和 Web 界面访问数据。
这款智能设备让您能够：
- 实时用电情况（电压、电流、功率和电能）
- 将信用额度充值至预付费账户
- 余额耗尽或低于阈值时自动断电
- 通过网页控制面板访问所有数据
- 获取电压尖峰等电气问题警报

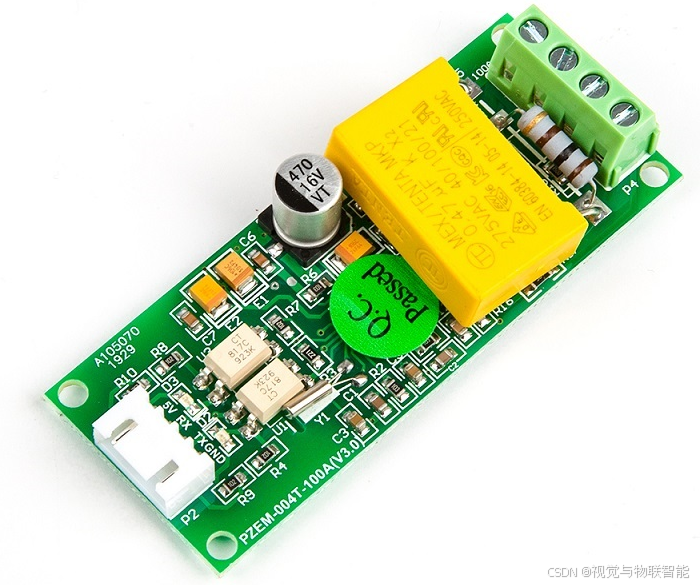

1、 PZEM-004T V3 模块介绍
在电气项目中，准确的功率测量至关重要。PZEM-004T 是一款用于测量单相交流系统电气参数的集成模块。它可以精确测量电压 (80–260V)、电流（最高 100A）、功率、能耗 (kWh)、频率、功率因数和其他电气参数。
该传感器使用非侵入式电流互感器 (CT) 来测量流过电线的电流，无需切断或中断电路。
该模块通过 Modbus-RTU
