ESNP LAB 笔记：配置MPLS（Part2）

news 2025/8/25 6:26:00

5.4 LDP LSP的建立

5.4.1 MPLS基本概念

——1. 转发等价类（FEC）

在 MPLS 中，具有相同转发特征的报文会被划分为同一类，称为 转发等价类 FEC（Forwarding Equivalence Class）。
在传统 IP 转发中，到同一条路由的所有报文就是一个 FEC（也可以简单理解为“一条路由就是一个 FEC”）。

——2. 标签（Label）

标签是一个 短而定长、仅在本地有效的标识符，用于唯一标识某个报文所属的 FEC。

——3. 标签交换路径（LSP）

定义：LSP 是 IP 报文在 MPLS 网络中转发时所经过的路径。
组成：可以理解为沿报文传输方向，各节点为该 FEC 分配的 入标签 串联起来的路径。
标签映射关系：每台设备为本地的某个 FEC 分配入标签，并通过下游设备分配的出标签建立映射。这样，入标签一旦确定，即可唯一确定报文的转发路径。

ENSP 中查看 LDP LSP 的两条命令
1. display mpls ldp lsp
作用：查看 LIB（Label Information Base） 中的内容。
属性：
属于 控制平面 信息。
显示所有 LSP，包括：
有效的（会写入 LFIB，真正转发用）
保留的（不满足出标签/下一跳条件，或者备用的）
用途：
验证 LDP 是否为某个 FEC 分配了标签。
查看控制平面学习到的标签映射关系。

2. display mpls lsp
作用：查看 LFIB（Label Forwarding Information Base） 的内容。
属性：
属于 转发平面 信息。
显示的 LSP 都是 有效的 LSP（即入标签、出标签、下一跳三要素满足条件的）。
这些表项会真正用于数据包转发。
用途：
验证某条业务流量是否能通过 LSP 转发。
对应 MPLS 报文转发时的实际路径。

3. 对比总结
dis mpls ldp lsp → “控制平面”，LIB，全量标签信息（含保留）。
dis mpls lsp → “转发平面”，LFIB，有效标签信息（实际生效）。

🔑 一句话记忆：

LIB（全量学习）看 ldp lsp，LFIB（实际转发）看 mpls lsp。

——4. LSP 的分段建立

LSP 并不是一次性由起点生成，而是 由沿途各节点分段建立的。
在每个节点上，LSP 由以下三要素确定：

入标签
对应的出标签
下一跳

出标签有效性的判定逻辑
1. 必要条件
出标签由下游设备分配，且 下游设备必须是该 FEC 在路由表中的下一跳。
满足这个条件时，入标签 + 出标签 + 下一跳组合才能构成一条有效的 LSP，并被安装进 LFIB，承担 MPLS 转发。

2. 如何确认“下游设备确实是下一跳”
判断标准主要依赖 路由表和 LDP 会话：
路由表检查
在本地路由表中查找该 FEC（例如 3.3.3.3/32）的下一跳。
LDP 会话和地址信息验证
本设备和下游设备必须建立了 LDP Session。
在下游设备发布的 LDP 的 Address message 中，如果包含了该 FEC 下一跳的地址，则说明这个下游设备就是 FEC 的有效下一跳（可以通过display mpls ldp session verbose命令查看下一跳地址）。

多个节点上的分段 LSP 串联起来，便形成完整的 FEC 对应的 LSP。

——5. 节点角色

Ingress（入节点）：报文进入某个LSP的第一个 LSR，负责为报文打标签。
Transit（中间节点）：位于 LSP 中间的 LSR，负责根据入标签查找、交换成出标签并转发。
Egress（出节点）：LSP 的出口 LSR，负责移除标签，还原为普通 IP 报文。

需要注意：

节点角色是 针对某条 LSP 而言 的。同一台设备，在不同的 LSP 中角色可能不同。
LSP 是 单向的，其方向与数据流一致。如果需要双向通信，需要建立两条相反方向的 LSP，此时 Ingress 与 Egress 的角色互换。

——6. 上下游关系

从报文转发方向来看，Ingress 是 Transit 的上游节点，Transit 是 Ingress 的下游节点；同理，Transit 是 Egress 的上游节点。上下游关系也是相对的概念，是针对某条LSP而言的。
在标签分配过程中，设备从下游节点接收标签，并将其作为本地的出标签使用。

换句话说：

入标签 是本设备本地分配的；
出标签 是下游设备分配的。

LDP 中的 DS/US 概念
US（Upstream LSR）：去往某个 FEC 的流量路径上，位于上游的 LSR。
DS（Downstream LSR）：负责为该 FEC 分配出标签的下游 LSR。
👉 举例：
对于 FEC = 1.1.1.1/32：
从 PE1 的角度，它从 P1 收到一个出标签（1026），它认为P1是 Downstream LSR (DS)。
对应地，PE1 就成了该 FEC 的 Upstream LSR (US)。

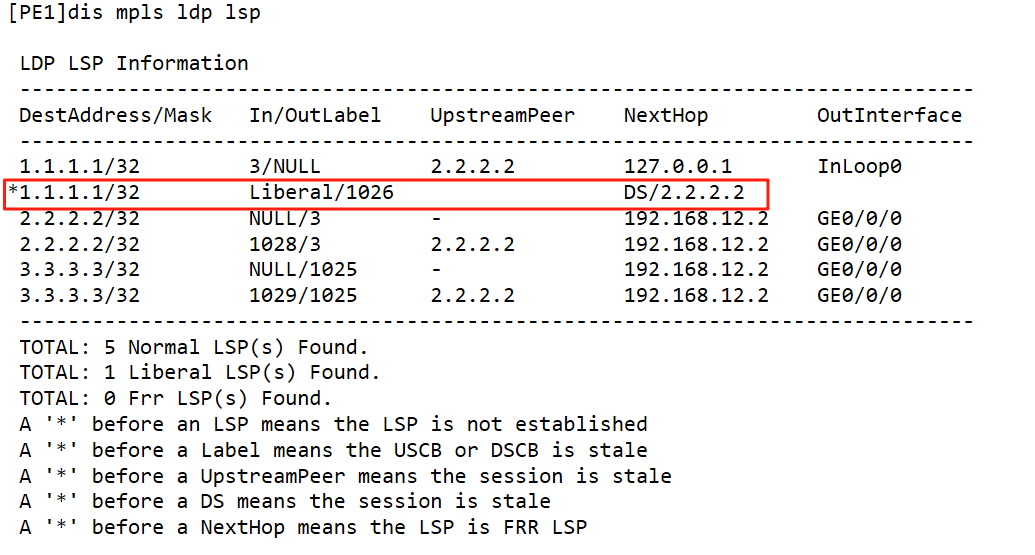

在 DU 模式下出现的“看似下游”问题
DU 模式：每个节点会无条件给所有 LDP 邻居发布标签，不管对方是不是自己的上游。
所以 P1 会把 1.1.1.1/32 的标签（1026）发给 PE1。
在 dis mpls ldp lsp 里，PE1 就会显示为：
接收到来自 DS/2.2.2.2 的标签 1026。
“DS/2.2.2.2” 表示 这个标签是 2.2.2.2 节点作为下游分配的。

为什么这不是有效标签
虽然显示了 DS/2.2.2.2（表示标签由 P1 发布），但根据 PE1 的路由表：
1.1.1.1/32 是本地直连网段，根本不需要通过 P1转发。
因此：
P1给的标签 不是有效出标签，不会进入 LFIB。
但由于 Liberal 保留模式，这个标签映射仍会保留在 LIB。

完整总结（结合 DS/2.2.2.2）
在 DU + Liberal 模式下，PE1 会从邻居 2.2.2.2 收到 1.1.1.1/32 的标签 1026，并显示为 DS/2.2.2.2（表示该标签由下游 2.2.2.2 分配）。但根据路由表，2.2.2.2 并不是 1.1.1.1/32 的实际下一跳，所以该标签不是有效出标签，只保留在 LIB，而不会进入 LFIB。

——7. 有效 LSP

与 IP 网络中可能存在多条到某目的网段的路由一样，在 MPLS 中，从当前节点到某 FEC 也可能建立多条转发路径（不同的出标签、出接口、下一跳）。
但在同一时刻，只有一条最优路径会被选中并写入 LFIB（Label Forwarding Information Base），成为 有效 LSP。

5.4.2 MPLS体系结构

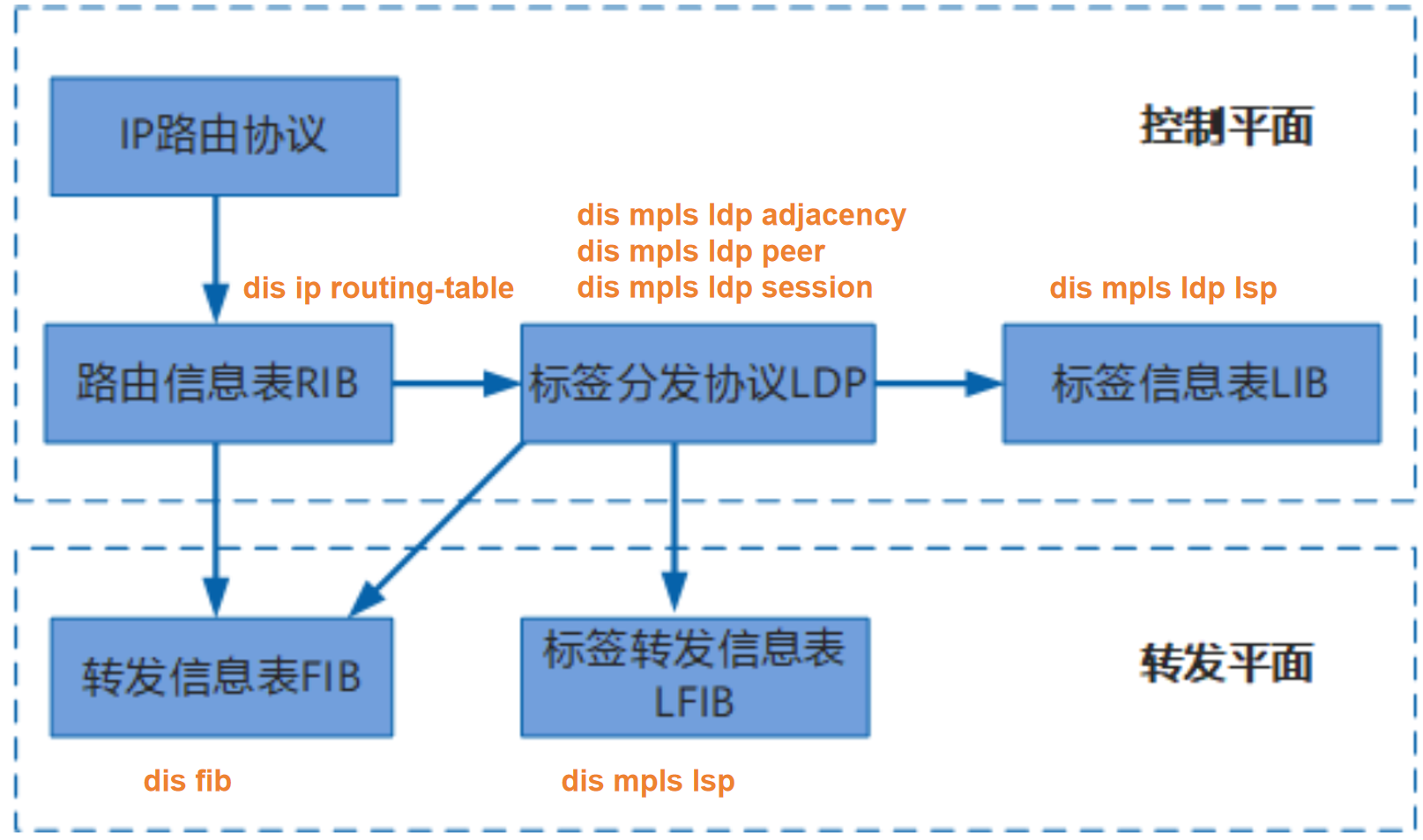

MPLS的体系结构如图所示，它由控制平面（Control Plane）和转发平面（Forwarding Plane）组成。

控制平面：负责产生和维护路由信息以及标签信息。
- 路由信息表RIB（Routing Information Base）：由IP路由协议（IP Routing Protocol）生成，用于选择路由。
- 标签分发协议LDP（Label Distribution Protocol）：负责标签的分配、标签转发信息表的建立、标签交换路径的建立、拆除等工作。
- 标签信息表LIB（Label Information Base）：由标签分发协议生成，用于管理标签信息。
转发平面：即数据平面（Data Plane），负责普通IP报文的转发以及带MPLS标签报文的转发。
- 转发信息表FIB（Forwarding Information Base）：从RIB提取必要的路由信息生成，负责普通IP报文的转发。
- 标签转发信息表LFIB（Label Forwarding Information Base）：简称标签转发表，由标签分发协议在LSR上建立LFIB，负责带MPLS标签报文的转发。

标签信息表LIB，属于控制平面，可通过display mpls ldp lsp查看，类似cisco mpls命令：show mpls ip binding
标签转发信息表LFIB，属于转发平面，也就是数据平面，可通过display mpls lsp查看，类似cisco mpls命令：show mpls forwarding-table
只有进入LFIB中的LSP，才是有效的LSP。

5.4.3 标签的发布和管理

LDP通过发送标签请求和标签映射消息，在LDP对等体之间通告FEC和标签的绑定关系来建立LSP，而标签的发布和管理由标签发布方式、标签分配控制方式和标签保持方式来决定。

——1、标签发布方式（Label Advertisement Mode）

在MPLS体系中，由下游LSR决定将标签分配给特定FEC，再通知上游LSR，即标签由下游指定，标签的分配按从下游到上游的方向分发。

标签发布方式有两种方式。具有标签分发邻接关系的上游LSR和下游LSR必须对使用的标签发布方式达成一致。


标签发布方式	含义
下游自主方式DU（Downstream Unsolicited）	对于一个特定的FEC，LSR无需从上游获得标签请求消息即进行标签分配与分发。
下游按需方式DoD（Downstream on Demand）	对于一个特定的FEC，LSR获得标签请求消息之后才进行标签分配与分发。

标签发布方式为DU时，系统默认支持LDP为所有对等体分标签，即每个节点都可以向所有的对等体发送标签映射消息，不再区分上下游关系。因为在只给上游对等体分标签情况下，发送标签映射消息的时候，要根据路由信息对会话的上下游关系进行确认。如果发生路由变化，上下游关系倒换，新的下游需要重新给上游节点发送标签映射消息，收敛比较慢。

——2、标签分配控制方式（Label Distribution Control Mode）

标签分配控制方式是指在LSP的建立过程中，LSR分配标签时采用的处理方式。

标签分配控制方式有两种方式。

独立标签分配控制方式（Independent）：本地LSR可以自主地分配一个标签绑定到某个FEC，并通告给上游LSR，而无需等待下游的标签。
有序标签分配控制方式（Ordered）：对于LSR上某个FEC的标签映射，只有当该LSR已经具有此FEC下一跳的标签映射消息、或者该LSR就是此FEC的出节点时，该LSR才可以向上游发送此FEC的标签映射。

——3、标签保持方式（Label Retention Mode）

标签保持方式是指LSR对收到的、但目前暂时不需要的标签映射的处理方式。

LSR收到的标签映射可能来自下一跳，也可能来自非下一跳。

标签保持方式	含义	描述
自由标签保持方式（Liberal）	对于从邻居LSR收到的标签映射，无论邻居LSR是不是自己的下一跳都保留。	当网络拓扑变化引起下一跳邻居改变时：使用自由标签保持方式，LSR可以直接利用原来非下一跳邻居发来的标签，迅速重建LSP，但需要更多的内存和标签空间。使用保守标签保持方式，LSR只保留来自下一跳邻居的标签，节省了内存和标签空间，但LSP的重建会比较慢。保守标签保持方式通常与DoD方式一起，用于标签空间有限的LSR。
保守标签保持方式（Conservative）	对于从邻居LSR收到的标签映射，只有当邻居LSR是自己的下一跳时才保留。

标签保持方式

含义

描述

自由标签保持方式（Liberal）

对于从邻居LSR收到的标签映射，无论邻居LSR是不是自己的下一跳都保留。

当网络拓扑变化引起下一跳邻居改变时：

使用自由标签保持方式，LSR可以直接利用原来非下一跳邻居发来的标签，迅速重建LSP，但需要更多的内存和标签空间。
使用保守标签保持方式，LSR只保留来自下一跳邻居的标签，节省了内存和标签空间，但LSP的重建会比较慢。
保守标签保持方式通常与DoD方式一起，用于标签空间有限的LSR。

保守标签保持方式（Conservative）

对于从邻居LSR收到的标签映射，只有当邻居LSR是自己的下一跳时才保留。

——4、目前设备支持的组合方式

下游自主方式（DU）＋有序标签分配控制方式（Ordered）＋自由标签保持方式（Liberal），该方式为缺省方式。也是本次实验采取的方式。
下游按需方式（DoD）＋有序标签分配控制方式（Ordered）＋保守标签保持方式（Conservative）。

5.4.4 LDP LSP 建立规则

——1. LDP LSP 的建立规则

直连 FEC
- 在直连某 FEC 网段（缺省仅 /32 主机路由）的节点上：
  - 为该 FEC 创建 仅含入标签的 LSP。
  - 这种 LSP 没有出标签、没有入/出接口。
  - 表示本节点自己就是该 FEC 的 Egress。
非直连 FEC
- 在其他节点上（Transit 节点或 Ingress 节点）：
  - 会同时建立 两类 LSP：
    1. 本地到 FEC 的 LSP：仅包含出标签和出接口（指导本地去往该目的主机）。
    2. Transit LSP：包含入标签、出标签和出接口（用于帮助上游设备转发到该 FEC）。

例子：FEC = 3.3.3.3/32
（1）FEC 3.3.3.3/32是PE2的直连网段，PE2创建了1条LSP，只含入标签3。PE2也是这条LSP的Egress节点（出节点）。
（2）3.3.3.3/32是P1的非直连网段，P1创建了两条LSP，其中：
上面那条可以看成是把P1当成到达3.3.3.3/32的Ingress的LSP,即作为从P1 本地访问 3.3.3.3/32的LSP，它只包括出标签3(无入标签)和出接口GE0/0/1。
下面那条则可以看成是把P1当成到达3.3.3.3/32的Transit的LSP，为其上游设备访问3.3.3.3/32 的 LSP，它同时包括本地为 3.3.3.3/32分配的入标签(1025)和下游PE2为它分配的出标签(3)和出接口 GE0/0/1。
（3）3.3.3.3是PE1的非直连网段，PE1创建了两条LSP，其中：
上面那条可以看成是把PE1当成到达3.3.3.3/32的Ingress的LSP,即作为从PE1 本地访问 3.3.3.3/32的LSP，它只包括出标签1025(无入标签)和出接口GE0/0/0。
下面那条则可以看成是把PE1当成到达3.3.3.3/32的Transit的LSP，为其上游设备访问3.3.3.3/32 的 LSP，它同时包括本地为 3.3.3.3/32分配的入标签(1029)和下游P1为它分配的出标签(1025)和出接口 GE0/0/0。在本次实验环境中，PE1是到达3.3.3.3/32目的主机的Ingress，没有上游设备了，所以基于这个FEC建立的、同时带有入标签的这条LSP没有实际意义。

——2. PHP（Penultimate Hop Popping）机制

默认支持：华为设备默认支持 PHP。
标签值 3：Egress 节点（LSP 出口）会分配标签值 3 给倒数第二跳。
倒数第二跳处理：
- 如果发现出标签 = 3，则将该标签弹出（pop）。
- 然后直接把报文以 IP 报文或下一个 MPLS 标签的形式转发给 Egress。
Egress 节点处理：
- 收到的报文已经没有顶层 MPLS 标签，直接进行 IP 转发 或 下一层标签转发。

例子：FEC = 3.3.3.3/32
（1）PE2 —— Egress 节点
身份：FEC 3.3.3.3/32 的 Egress。
动作：
分配标签值 3（Implicit Null Label，代表 PHP）。
下发给上游节点（如 P1）。
含义：告诉 P1 → 到我这里时请先把标签弹掉，不要带标签进来。
（2）P1 —— 倒数第二跳（Penultimate Hop）
身份：Transit 节点，PE2 的上游。
P1控制平面：
为 FEC 3.3.3.3/32 建立 LFIB 表项：
入标签 = （例如 1025，自己分配的）
出标签 = 3（从下游 PE2 收到的）
出接口 = 指向 PE2 的接口
P1数据平面转发时：
收到报文，入标签 = 1025。
查 LFIB，找到对应表项：出标签 = 3，出接口 = to PE2。
按规则：先把入标签换成出标签 → 出标签 = 3。
发现标签值 3 = Implicit Null Label → 触发 PHP 操作。
弹出标签（即不再携带 MPLS 标签）。
报文已变成 纯 IP 报文（或下一层MPLS报文），通过出接口转发给 PE2。
（3）PE2 —— 接收报文
收到来自 P1 的报文时，报文已经不带外层 MPLS 标签。
直接进行 IP 转发（或下一层 MPLS 处理，如果是 VPN/多层 MPLS）。
🔑 总结一句话
Egress 节点分配标签 3 → 倒数第二跳在转发时触发 PHP → 把标签弹掉 → 报文以 IP 或者下一层MPLS报文形式交付 Egress。

——3. LSP 触发策略

默认策略：
- 在华为设备上，使能 MPLS LDP 后，LSP 会自动建立。
- 为避免过多 LSP 占用资源，系统采用 触发策略（Trigger Policy）。
缺省触发方式：
- host（主机路由）触发 → 即只有 /32 的主机路由会触发建立 LSP。
- 因此，缺省情况下只显示主机路由对应的 LSP。

5.4.5 LDP LSP的建立过程

——1、关键概念回顾

LSP 的建立过程，就是 FEC 与标签绑定，再由 LDP 将这种绑定逐跳通告邻居的过程。
最终逐跳拼接起来，就形成了一条完整的端到端 LSP。

关键概念：

1、地址消息与标签的关系

LDP 地址消息 在 LDP 会话建立时发布，只携带本节点的接口地址信息，与具体的 FEC 无关。
在后续接收标签时，节点会利用收到的地址消息来判断 某个 FEC 的标签发布者是否是该 FEC 的有效下一跳。
地址消息可以通过命令 dis mpls ldp session verbose 查看。

2、控制平面与转发平面

标签信息库（LIB）：控制平面信息，通过 dis mpls ldp lsp 查看，里面包括所有标签映射（有效和无效）。
标签转发信息库（LFIB）：转发平面信息，通过 dis mpls lsp 查看，里面只保留 有效 LSP，实际用于数据转发。
控制平面能看到“全量标签”，而转发平面只显示“真正能转发的标签”。

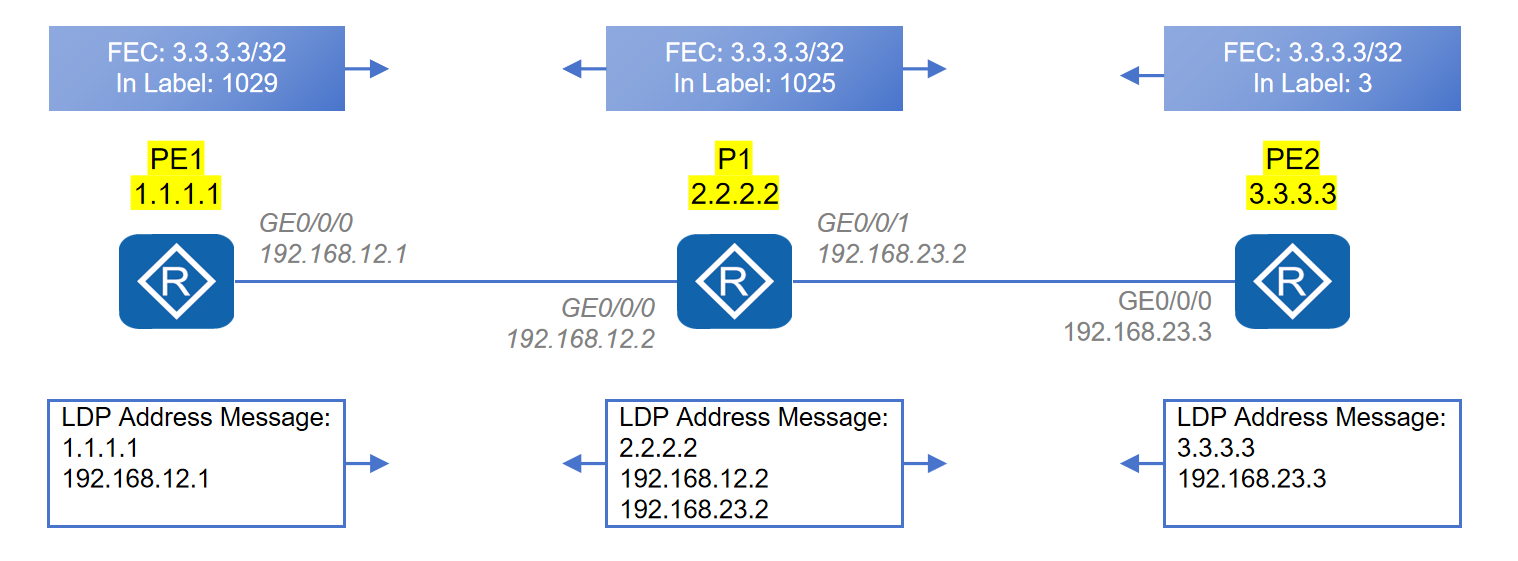

——2、建立过程示例（FEC = 3.3.3.3/32）

1、PE2（Egress 节点）

FEC 3.3.3.3/32 是 PE2 的直连网段。
PE2 分配入标签 3（隐式空标签，用于 PHP），并发布给 LDP 对等体 P1。
控制平面：

能看到标签（3）映射关系，由于 PE2 是这条LSP的Egress，没有下游节点，出标签为NULL。

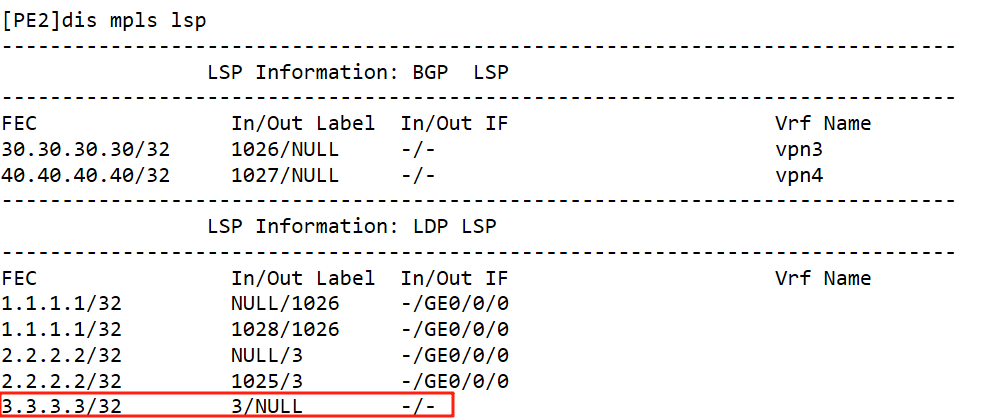

转发平面：

也能看到对应的转发表项，报文在进入 Egress 节点时直接交给 IP 转发（或更高层 MPLS/VPN 处理）。

2、P1（Transit 节点）

P1 收到 PE2 发布的出标签 3。
在 P1 的路由表中，FEC 3.3.3.3/32 的下一跳是 192.168.23.3，该地址在 PE2 发布的地址消息里，所以 P1 认定 PE2 是有效下一跳。
因此，P1 给该 FEC 分配入标签 1025，并发布给 LDP 对等体 PE1、PE2。

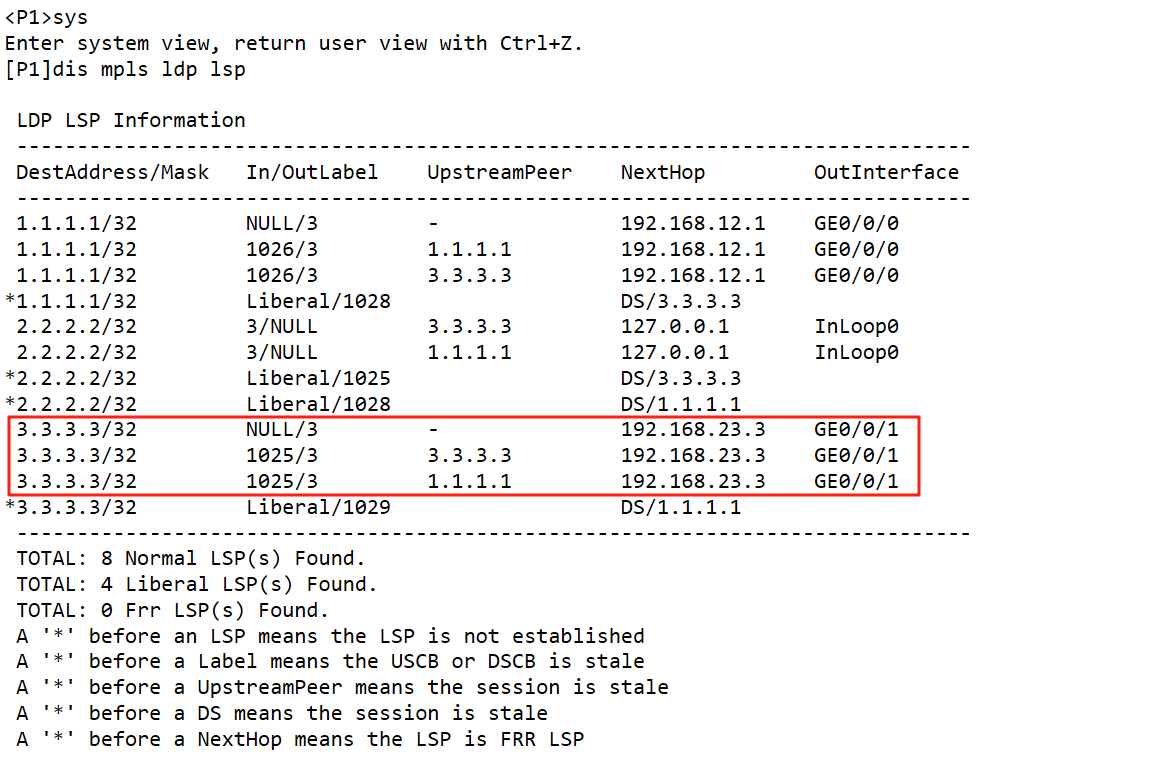

控制平面：

能看到 P1 的出标签（3）映射（含上游、下游关系）。
第一条LSP，本地节点作为Ingress，所以入标签 = NULL.
第二条LSP，本节点作为 Transit 节点时的 LSP 表项，负责将上游3.3.3.3的流量（入标签=1025 ），替换为出标签 3，送到下游。本节点分配给上游设备（3.3.3.3）的标签（1025），有分配标签的行为，就会产生这条LSP。
第三条LSP，和第二条类似。

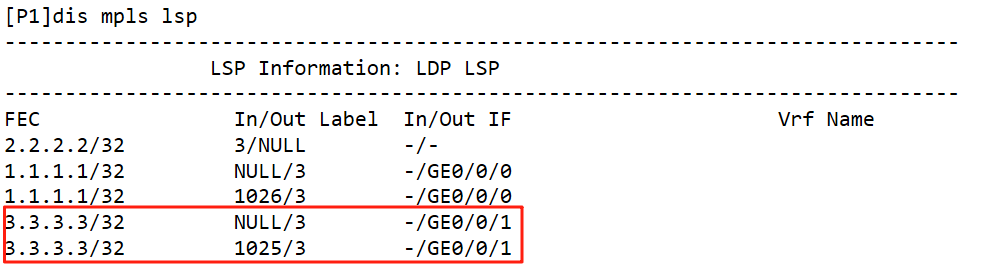

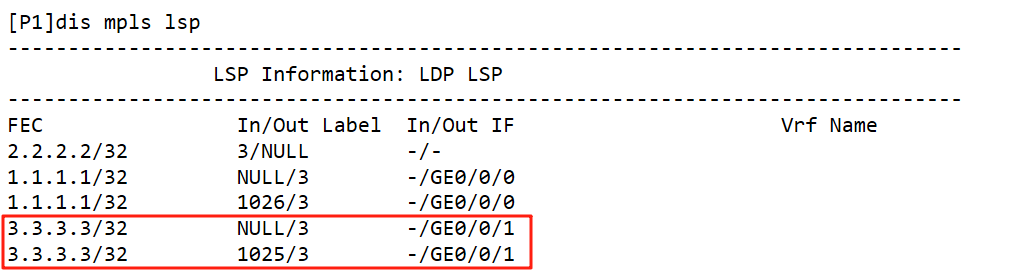

转发平面：

NULL/3 → Ingress 场景，P1 作为起点（收到 IP 报文），发往下游时打标签 3（实际执行 PHP）。
1025/3 → Transit 场景，P1 作为中间节点，收到带标签 1025 的 MPLS 报文，换成标签 3（实际执行 PHP），转发给 PE2。
两个表项共同说明：P1 即可以是 Ingress，也可以是 Transit，都要保证流量能被送到 PE2。

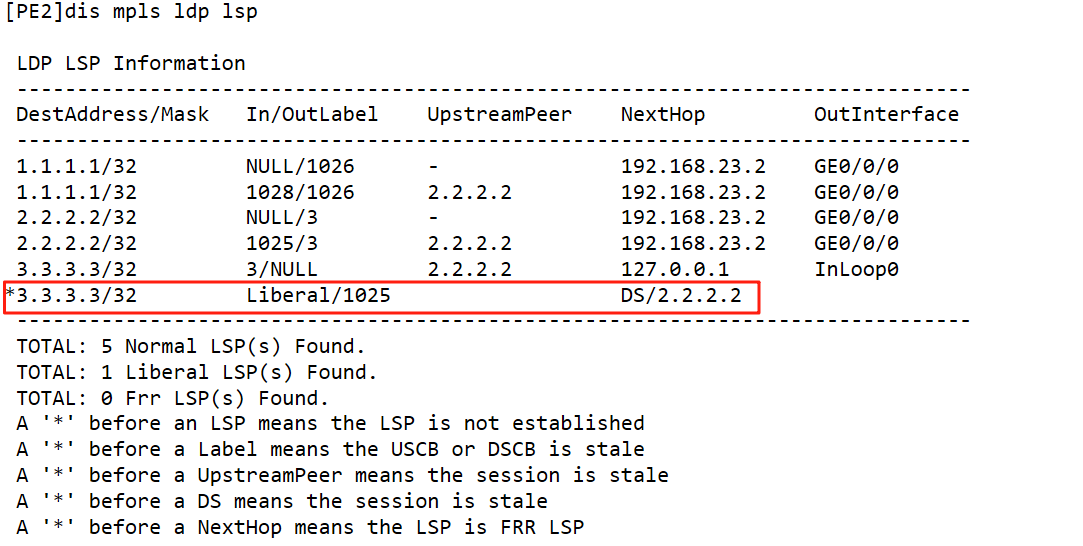

3、PE2 收到 P1 发布的标签

PE2 收到 P1 发布的出标签 1025。
但对 FEC 3.3.3.3/32 来说，PE2 的下一跳是 127.0.0.1（本地直连）。
该地址不在 P1 发布的地址消息中，所以 PE2 判定 P1 不是有效下一跳。
因此，该标签只保留在 控制平面（LIB），不会进入 转发平面（LFIB）。

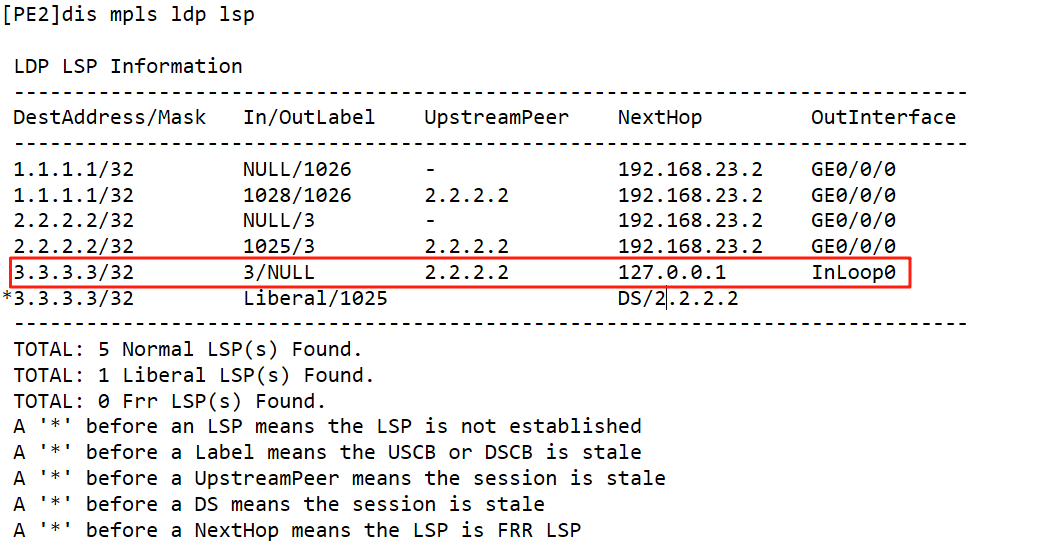

控制平面：

*星号
表示这条 LSP 不是有效 LSP（没有进入 LFIB，仅保留在 LIB）。
也就是说，它只在控制平面存在，不会用于真实转发。
Liberal/1025
Liberal：说明 LDP 采用 Liberal 保留模式 → 即使标签无效，也会先保留在 LIB 中，以备路由切换时使用。
1025：这是从 P1（2.2.2.2）收到的标签值。
DS/2.2.2.2
DS = Downstream LSR，表示标签的发布者是下游 LSR。
2.2.2.2 是 P1 的 LSR ID，说明该标签是 由 P1 分配并发布的。

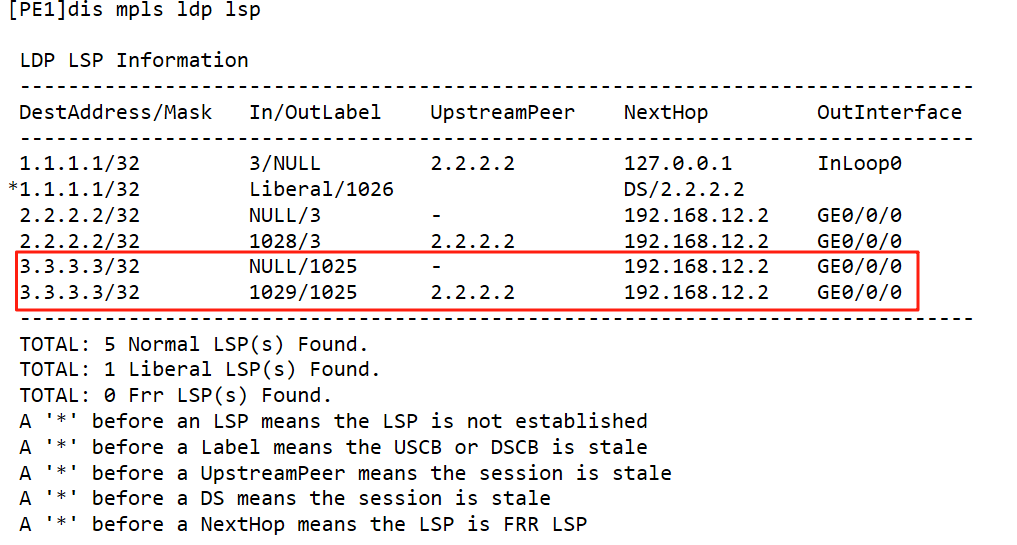

4、PE1（Ingress 节点）

PE1 收到 P1 发布的出标签 1025。
在 PE1 的路由表中，FEC 3.3.3.3/32 的下一跳是 192.168.12.2，该地址存在于 P1 发布的地址消息中。
所以，PE1 确认 P1 是有效下一跳，并为该 FEC 分配入标签 1029，发布给 P1。
控制平面：

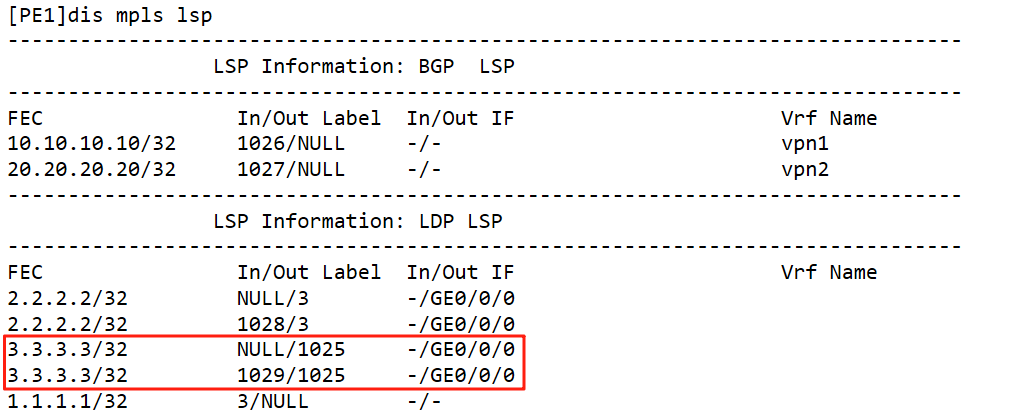

转发平面：

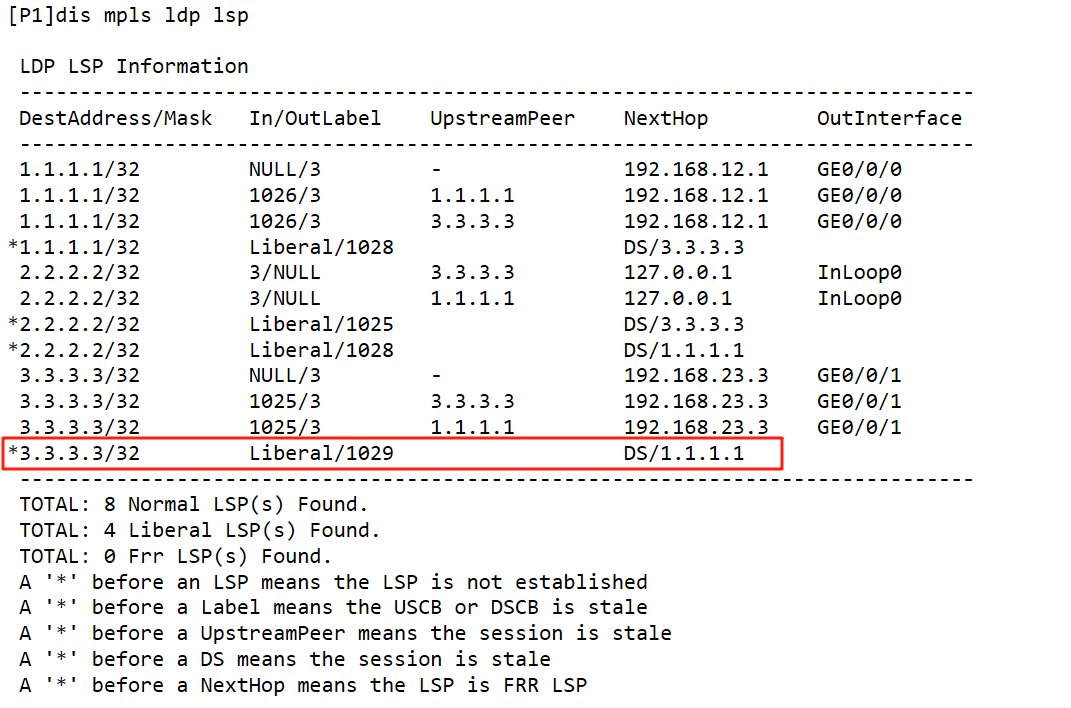

5、P1 收到 PE1 发布的标签

P1 收到 PE1 发布的出标签 1029。
但 P1 的路由表显示，FEC 3.3.3.3/32 的下一跳是 192.168.23.3，而不是 PE1 的地址。
因此，P1 认定 PE1 不是有效下一跳，该标签只在 控制平面保留，不进入 转发平面。
控制平面：

——3、示例小结

FEC 与标签绑定后，由 LDP 逐跳通告邻居；当且仅当“发布者 = FEC 的下一跳”时，该标签才会被写入转发平面，最终拼接成端到端 LSP。

步骤	节点	关键动作	有效下一跳判定	结果
1	PE2	本地直连，分配入标签 3，通告给 P1	–	控制平面 & 转发平面均安装 3/NULL
2	P1	收到 PE2 的标签 3；分配入标签 1025，通告给 PE1、PE2	192.168.23.3 在 PE2 地址消息中 → PE2 有效	控制平面 & 转发平面均安装 1025/3
3	PE2	收到 P1 的标签 1025	下一跳 127.0.0.1 不在 P1 地址消息中 → P1 无效	仅控制平面保留 1025，转发平面不安装
4	PE1	收到 P1 的标签 1025；分配入标签 1029，通告给 P1	192.168.12.2 在 P1 地址消息中 → P1 有效	控制平面 & 转发平面均安装 1029/1025
5	P1	收到 PE1 的标签 1029	下一跳 192.168.23.3 不在 PE1 地址消息中 → PE1 无效	仅控制平面保留 1029，转发平面不安装

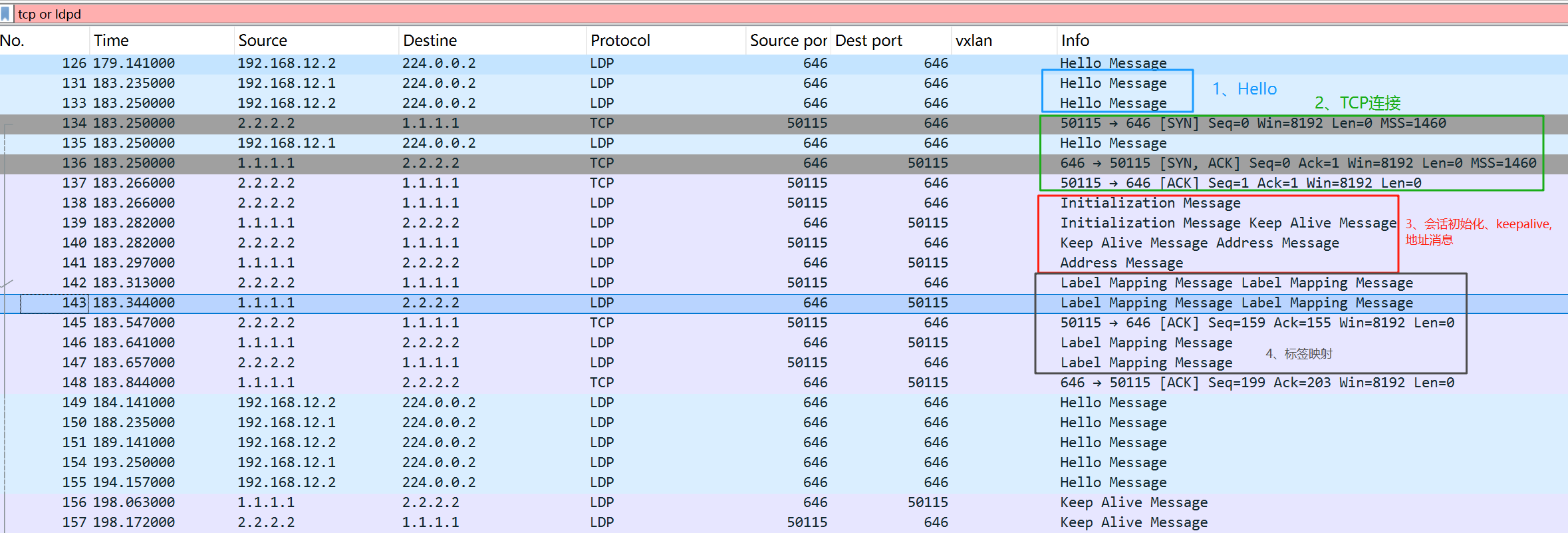

——4、标签映射消息抓包

抓包端口为PE1的G0/0/0端口。

这里说明标签映射消息。

1、首先P1（LSR ID：2.2.2.2）向PE1发布FEC 2.2.2.2/32（标签：3）和FEC 3.3.3.3/32（标签：1025）消息：

Frame 142: 132 bytes on wire (1056 bits), 132 bytes captured (1056 bits) on interface -, id 0
Ethernet II, Src: 00:e0:fc:21:6d:78, Dst: 00:e0:fc:7e:3e:d8
Internet Protocol Version 4, Src: 2.2.2.2, Dst: 1.1.1.1
Transmission Control Protocol, Src Port: 50115, Dst Port: 646, Seq: 81, Ack: 77, Len: 78
Label Distribution ProtocolVersion: 1PDU Length: 74LSR ID: 2.2.2.2Label Space ID: 0Label Mapping Message0... .... = U bit: Unknown bit not setMessage Type: Label Mapping Message (0x400)Message Length: 30Message ID: 0x000003bdFEC00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: FEC (0x100)TLV Length: 8FEC ElementsFEC Element 1FEC Element Type: Prefix FEC (2)FEC Element Address Type: IPv4 (1)FEC Element Length: 32Prefix: 2.2.2.2Generic Label00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: Generic Label (0x200)TLV Length: 4.... .... .... 0000 0000 0000 0000 0011 = Generic Label: 3 (0x00003)Unknown TLV type (0x0900)11.. .... = TLV Unknown bits: Unknown TLV, do Forward (0x3)TLV Type: Unknown TLV type (0x900)TLV Length: 2TLV Value: ffffLabel Mapping Message0... .... = U bit: Unknown bit not setMessage Type: Label Mapping Message (0x400)Message Length: 30Message ID: 0x000003beFEC00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: FEC (0x100)TLV Length: 8FEC ElementsFEC Element 1FEC Element Type: Prefix FEC (2)FEC Element Address Type: IPv4 (1)FEC Element Length: 32Prefix: 3.3.3.3Generic Label00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: Generic Label (0x200)TLV Length: 4.... .... .... 0000 0000 0100 0000 0001 = Generic Label: 1025 (0x00401)Unknown TLV type (0x0900)11.. .... = TLV Unknown bits: Unknown TLV, do Forward (0x3)TLV Type: Unknown TLV type (0x900)TLV Length: 2TLV Value: 05dc

注意标签映射消息的LSR ID信息，接收方就是通过LSR ID查找对应的地址消息，从而判断发送方是否是该FEC的有效下一跳的。

2、PE1（LSR ID：1.1.1.1）向P1发布了FEC 2.2.2.2/32（标签：1028），FEC 3.3.3.3/32（标签：1029）的标签映射消息：

Frame 143: 132 bytes on wire (1056 bits), 132 bytes captured (1056 bits) on interface -, id 0
Ethernet II, Src: 00:e0:fc:7e:3e:d8, Dst: 00:e0:fc:21:6d:78
Internet Protocol Version 4, Src: 1.1.1.1, Dst: 2.2.2.2
Transmission Control Protocol, Src Port: 646, Dst Port: 50115, Seq: 77, Ack: 159, Len: 78
Label Distribution ProtocolVersion: 1PDU Length: 74LSR ID: 1.1.1.1Label Space ID: 0Label Mapping Message0... .... = U bit: Unknown bit not setMessage Type: Label Mapping Message (0x400)Message Length: 30Message ID: 0x000001e2FEC00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: FEC (0x100)TLV Length: 8FEC ElementsFEC Element 1FEC Element Type: Prefix FEC (2)FEC Element Address Type: IPv4 (1)FEC Element Length: 32Prefix: 2.2.2.2Generic Label00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: Generic Label (0x200)TLV Length: 4.... .... .... 0000 0000 0100 0000 0100 = Generic Label: 1028 (0x00404)Unknown TLV type (0x0900)11.. .... = TLV Unknown bits: Unknown TLV, do Forward (0x3)TLV Type: Unknown TLV type (0x900)TLV Length: 2TLV Value: 05dcLabel Mapping Message0... .... = U bit: Unknown bit not setMessage Type: Label Mapping Message (0x400)Message Length: 30Message ID: 0x000001e3FEC00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: FEC (0x100)TLV Length: 8FEC ElementsFEC Element 1FEC Element Type: Prefix FEC (2)FEC Element Address Type: IPv4 (1)FEC Element Length: 32Prefix: 3.3.3.3Generic Label00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: Generic Label (0x200)TLV Length: 4.... .... .... 0000 0000 0100 0000 0101 = Generic Label: 1029 (0x00405)Unknown TLV type (0x0900)11.. .... = TLV Unknown bits: Unknown TLV, do Forward (0x3)TLV Type: Unknown TLV type (0x900)TLV Length: 2TLV Value: 05dc

会话双方：1.1.1.1 → 2.2.2.2（LSR ID=1.1.1.1 向对等体 2.2.2.2 发包）
载荷：同一帧里包含 两条 Label Mapping（前缀 FEC）
给 FEC 2.2.2.2/32 分配 标签 1028
给 FEC 3.3.3.3/32 分配 标签 1029
结论：这是 下游（1.1.1.1）→ 上游（2.2.2.2） 的 DU 模式标签通告；2.2.2.2 收到后会把这两个标签放进 LIB，并分别判断是否为有效下一跳，符合条件的才进 LFIB 用于转发。

3、PE1（LSR ID：1.1.1.1）向P1发布了FEC 1.1.1.1/32（标签：3）的标签映射消息：

Frame 146: 98 bytes on wire (784 bits), 98 bytes captured (784 bits) on interface -, id 0
Ethernet II, Src: 00:e0:fc:7e:3e:d8, Dst: 00:e0:fc:21:6d:78
Internet Protocol Version 4, Src: 1.1.1.1, Dst: 2.2.2.2
Transmission Control Protocol, Src Port: 646, Dst Port: 50115, Seq: 155, Ack: 159, Len: 44
Label Distribution ProtocolVersion: 1PDU Length: 40LSR ID: 1.1.1.1Label Space ID: 0Label Mapping Message0... .... = U bit: Unknown bit not setMessage Type: Label Mapping Message (0x400)Message Length: 30Message ID: 0x000001e4FEC00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: FEC (0x100)TLV Length: 8FEC ElementsFEC Element 1FEC Element Type: Prefix FEC (2)FEC Element Address Type: IPv4 (1)FEC Element Length: 32Prefix: 1.1.1.1Generic Label00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: Generic Label (0x200)TLV Length: 4.... .... .... 0000 0000 0000 0000 0011 = Generic Label: 3 (0x00003)Unknown TLV type (0x0900)11.. .... = TLV Unknown bits: Unknown TLV, do Forward (0x3)TLV Type: Unknown TLV type (0x900)TLV Length: 2TLV Value: ffff

4、P1（LSR ID：2.2.2.2）向PE1发布FEC 1.1.1.1/32（标签：1026）标签映射消息：

Frame 147: 98 bytes on wire (784 bits), 98 bytes captured (784 bits) on interface -, id 0
Ethernet II, Src: 00:e0:fc:21:6d:78, Dst: 00:e0:fc:7e:3e:d8
Internet Protocol Version 4, Src: 2.2.2.2, Dst: 1.1.1.1
Transmission Control Protocol, Src Port: 50115, Dst Port: 646, Seq: 159, Ack: 199, Len: 44
Label Distribution ProtocolVersion: 1PDU Length: 40LSR ID: 2.2.2.2Label Space ID: 0Label Mapping Message0... .... = U bit: Unknown bit not setMessage Type: Label Mapping Message (0x400)Message Length: 30Message ID: 0x000003bfFEC00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: FEC (0x100)TLV Length: 8FEC ElementsFEC Element 1FEC Element Type: Prefix FEC (2)FEC Element Address Type: IPv4 (1)FEC Element Length: 32Prefix: 1.1.1.1Generic Label00.. .... = TLV Unknown bits: Known TLV, do not Forward (0x0)TLV Type: Generic Label (0x200)TLV Length: 4.... .... .... 0000 0000 0100 0000 0010 = Generic Label: 1026 (0x00402)Unknown TLV type (0x0900)11.. .... = TLV Unknown bits: Unknown TLV, do Forward (0x3)TLV Type: Unknown TLV type (0x900)TLV Length: 2TLV Value: 05dc
