linux下camera 详细驱动流程 OV02K10为例（chatgpt版本）

好的 👍
你上传的这个文件是 OV02K10 摄像头传感器的 Linux 内核驱动（V4L2 子设备驱动，基于 i2c 通信）。驱动的核心作用是：通过 I²C 总线对摄像头寄存器进行读写，配置摄像头工作模式（分辨率、帧率、HDR/线性模式、增益、曝光等），并提供 V4L2 接口给上层应用调用。

我来给你做一个通俗易懂的注释讲解，我先从代码的结构和关键部分解释，然后逐步深入：

---

🔑 文件整体结构

1. 头文件引用
   包含了 Linux 内核里和驱动开发相关的头文件，比如 i2c.h、v4l2-subdev.h 等。

2. 宏定义
   定义了寄存器地址、一些常量、默认参数。例如：

   #define OV02K10_REG_CHIP_ID  0x300a   // 芯片 ID 寄存器
   #define OV02K10_MODE_STREAMING BIT(0) // 开始输出视频数据
   #define OV02K10_REG_CTRL_MODE 0x0100  // 控制工作模式


3. 数据结构 struct ov02k10
   用来保存摄像头的所有运行时信息，比如 i2c_client 指针、时钟、GPIO、电源、V4L2 控件（曝光、增益、翻转等）。

4. 寄存器表 regval
   驱动里常见的写法：把一组寄存器配置存在一个数组里（比如 ov02k10_global_regs），方便一次性写入初始化。

5. 驱动核心函数

   • ov02k10_write_reg / ov02k10_read_reg → I2C 读写寄存器
   • ov02k10_start_stream / ov02k10_stop_stream → 开启/停止视频流
   • ov02k10_set_fmt → 设置分辨率/像素格式
   • ov02k10_set_ctrl → 设置控制参数（曝光、增益、翻转、测试图案等）
   • 电源管理（__ov02k10_power_on / __ov02k10_power_off）

6. V4L2 回调接口

   • .s_power、.s_stream → 控制电源和数据流
   • .set_fmt、.get_fmt → 设置/获取格式
   • .ioctl → 处理特殊命令（HDR、快速开关等）
   • .enum_frame_size / .enum_mbus_code → 枚举支持的分辨率/格式

---

📌 举例详细注释

以 ov02k10_write_reg 函数为例：

/* 向寄存器写数据（最多4字节） */
static int ov02k10_write_reg(struct i2c_client *client, u16 reg,u32 len, u32 val)
{u32 buf_i, val_i;u8 buf[6];u8 *val_p;__be32 val_be;if (len > 4)return -EINVAL;/* buf[0] = 高8位寄存器地址, buf[1] = 低8位寄存器地址 */buf[0] = reg >> 8;buf[1] = reg & 0xff;/* 把 val 转换为大端存储 */val_be = cpu_to_be32(val);val_p = (u8 *)&val_be;buf_i = 2;          // 从 buf[2] 开始放数据val_i = 4 - len;    // 计算需要拷贝的起始位置/* 把数据按字节复制到 buf 里 */while (val_i < 4)buf[buf_i++] = val_p[val_i++];/* 通过 i2c 发送 (寄存器地址 + 数据) */if (i2c_master_send(client, buf, len + 2) != len + 2)return -EIO;return 0;
}

👉 通俗理解：
这个函数就是往某个寄存器写值。摄像头芯片都是通过 I²C 寄存器控制的，比如 0x0100 = 0x01 代表开始输出视频流。

---

再看 启动视频流：

static int __ov02k10_start_stream(struct ov02k10 *ov02k10)
{int ret;/* 1. 写入全局初始化寄存器 */ret = ov02k10_write_array(ov02k10->client, ov02k10_global_regs);/* 2. 写入当前分辨率模式寄存器（比如1080p HDR/线性） */ret = ov02k10_write_array(ov02k10->client, ov02k10->cur_mode->reg_list);/* 3. 初始化转换增益模式 */ret = ov02k10_init_conversion_gain(ov02k10);/* 4. 应用用户设置的曝光/增益等控制参数 */ret = __v4l2_ctrl_handler_setup(&ov02k10->ctrl_handler);/* 5. 最后写 0x0100 = 0x01，让摄像头开始工作 */return ov02k10_write_reg(ov02k10->client, OV02K10_REG_CTRL_MODE,OV02K10_REG_VALUE_08BIT, OV02K10_MODE_STREAMING);
}

👉 通俗理解：

1. 给摄像头上电并复位
2. 写入初始化寄存器配置
3. 写入分辨率/模式参数
4. 设置曝光、增益等初始值
5. 让摄像头真正开始输出图像数据

---

📚 你可以这样理解

• 这个驱动就是摄像头和 Linux V4L2 框架之间的“翻译器”
  应用层说：“我要 1080p30 帧的图像”，驱动就会转成寄存器写入，把 OV02K10 芯片配置到 1080p30 输出。

• V4L2 控件（control）= 摄像头功能开关

  • 曝光 (exposure)
  • 模拟增益 (analog gain)
  • 翻转 (flip)
  • 测试图案 (test pattern)

• 电源管理：当摄像头不用时，驱动会关电源/时钟，省电。

---

要不要我帮你把整个 struct ov02k10 和核心几个函数加上详细的中文注释版代码（适合初学者对照学习）？这样你就能对照理解驱动的每一部分了。

---

---

---

好嘞 👍
既然你是 Linux 设备驱动初学者，我给你整理一个 详细中文注释版，从整体到局部逐步理解。
因为整个 ov02k10.c 文件太长，我会先挑出最关键的几个结构体和函数，写成“对照学习”风格的注释版代码。

---

① 驱动的核心结构体

/* * OV02K10 摄像头传感器的私有数据结构* 每个摄像头传感器在内核里都会用一个这样的 struct 保存运行时信息*/
struct ov02k10 {struct i2c_client *client;       // I2C 设备指针，用来和摄像头芯片通信struct clk *xvclk;               // 外部输入时钟 (24MHz)struct gpio_desc *power_gpio;    // 电源控制 GPIOstruct gpio_desc *reset_gpio;    // 复位 GPIOstruct gpio_desc *pwdn_gpio;     // 电源关闭(Power Down) GPIOstruct regulator_bulk_data supplies[OV02K10_NUM_SUPPLIES]; // 电源管理 (avdd/dvdd/dovdd)struct pinctrl *pinctrl;         // 引脚复用控制struct pinctrl_state *pins_default; // 默认引脚状态struct pinctrl_state *pins_sleep;   // 休眠时引脚状态/* V4L2 子设备接口，用于和 Video4Linux 框架交互 */struct v4l2_subdev subdev;       // V4L2 子设备struct media_pad pad;            // 多媒体管道的 PADstruct v4l2_ctrl_handler ctrl_handler; // 控件管理器/* V4L2 控件对象 (相机功能接口) */struct v4l2_ctrl *exposure;      // 曝光控制struct v4l2_ctrl *anal_gain;     // 模拟增益struct v4l2_ctrl *digi_gain;     // 数字增益struct v4l2_ctrl *hblank;        // 行间隔 (horizontal blank)struct v4l2_ctrl *vblank;        // 帧间隔 (vertical blank)struct v4l2_ctrl *test_pattern;  // 测试图案struct v4l2_ctrl *pixel_rate;    // 像素时钟速率struct v4l2_ctrl *link_freq;     // MIPI 速率struct v4l2_ctrl *h_flip;        // 水平翻转struct v4l2_ctrl *v_flip;        // 垂直翻转struct mutex mutex;              // 互斥锁，保证多线程安全bool streaming;                  // 当前是否在输出视频流bool power_on;                   // 电源是否开启const struct ov02k10_mode *cur_mode; // 当前工作模式 (分辨率/HDR 等)u32 cfg_num;                     // 模式数量u32 module_index;                // 模块索引 (多摄时区分)const char *module_facing;       // 前置/后置const char *module_name;         // 模块名字const char *len_name;            // 镜头名字/* HDR 曝光相关 */bool has_init_exp;              struct preisp_hdrae_exp_s init_hdrae_exp;/* 增益模式控制 (HCG/LCG) */bool long_hcg;bool middle_hcg;bool short_hcg;u32 flip;                        // 翻转寄存器当前值
};

👉 通俗解释：
这个结构体就是摄像头对象，保存了摄像头的一切状态：电源、GPIO、时钟、分辨率、曝光、增益等。

---

② I²C 寄存器读写函数

/* 写寄存器 (支持 8/16/24 位数据) */
static int ov02k10_write_reg(struct i2c_client *client, u16 reg,u32 len, u32 val)
{u8 buf[6];       // I2C 发送缓冲__be32 val_be;   // 大端字节序的值u8 *val_p;u32 buf_i, val_i;if (len > 4)     // 最多支持 4 字节return -EINVAL;/* 1. 先写寄存器地址 (高 8 位 + 低 8 位) */buf[0] = reg >> 8;buf[1] = reg & 0xff;/* 2. 把 val 转换为大端字节序 */val_be = cpu_to_be32(val);val_p = (u8 *)&val_be;/* 3. 按照数据长度，把数据拷贝到 buf */buf_i = 2;val_i = 4 - len;   // 确保对齐while (val_i < 4)buf[buf_i++] = val_p[val_i++];/* 4. 通过 I2C 发送 (寄存器地址 + 数据) */if (i2c_master_send(client, buf, len + 2) != len + 2)return -EIO;return 0;
}/* 读寄存器 (支持 8/16/24/32 位数据) */
static int ov02k10_read_reg(struct i2c_client *client,u16 reg, unsigned int len, u32 *val)
{struct i2c_msg msgs[2];__be16 reg_addr_be = cpu_to_be16(reg);__be32 data_be = 0;u8 *data_be_p = (u8 *)&data_be;int ret;if (len > 4 || !len)return -EINVAL;/* I2C 第一条消息: 写寄存器地址 */msgs[0].addr  = client->addr;msgs[0].flags = 0;         // 写操作msgs[0].len   = 2;msgs[0].buf   = (u8 *)&reg_addr_be;/* I2C 第二条消息: 读取寄存器值 */msgs[1].addr  = client->addr;msgs[1].flags = I2C_M_RD;  // 读操作msgs[1].len   = len;msgs[1].buf   = &data_be_p[4 - len];/* 执行 I2C 传输 */ret = i2c_transfer(client->adapter, msgs, ARRAY_SIZE(msgs));if (ret != ARRAY_SIZE(msgs))return -EIO;/* 转换成 CPU 字节序 */*val = be32_to_cpu(data_be);return 0;
}

👉 通俗解释：

• write_reg 就是“寄存器写入命令” → 地址 + 数据
• read_reg 就是“寄存器读取命令” → 先发地址，再读数据

---

③ 启动/停止视频流

/* 启动视频流 (开始输出图像) */
static int __ov02k10_start_stream(struct ov02k10 *ov02k10)
{int ret;/* 1. 写入全局初始化寄存器 (基础设置) */ret = ov02k10_write_array(ov02k10->client, ov02k10_global_regs);/* 2. 写入当前模式的寄存器 (分辨率/HDR 等) */ret = ov02k10_write_array(ov02k10->client, ov02k10->cur_mode->reg_list);/* 3. 初始化增益模式 (HCG/LCG) */ret = ov02k10_init_conversion_gain(ov02k10);/* 4. 应用用户设置的曝光/增益/翻转等控制参数 */ret = __v4l2_ctrl_handler_setup(&ov02k10->ctrl_handler);/* 5. 最后一步：写控制寄存器，让摄像头进入 Streaming 模式 */return ov02k10_write_reg(ov02k10->client, OV02K10_REG_CTRL_MODE,OV02K10_REG_VALUE_08BIT, OV02K10_MODE_STREAMING);
}/* 停止视频流 (进入待机) */
static int __ov02k10_stop_stream(struct ov02k10 *ov02k10)
{ov02k10->has_init_exp = false;  // 清掉 HDR 初始曝光参数return ov02k10_write_reg(ov02k10->client, OV02K10_REG_CTRL_MODE,OV02K10_REG_VALUE_08BIT, OV02K10_MODE_SW_STANDBY);
}

👉 通俗解释：

• 启动流时：先写初始化寄存器，再写分辨率配置，最后打开“Streaming”开关。
• 停止流时：直接写待机模式。

---

④ 设置控制参数（例：曝光、翻转）

/* 设置 V4L2 控件 (应用层的请求 -> 写寄存器) */
static int ov02k10_set_ctrl(struct v4l2_ctrl *ctrl)
{struct ov02k10 *ov02k10 = container_of(ctrl->handler,struct ov02k10, ctrl_handler);struct i2c_client *client = ov02k10->client;int ret = 0;u32 val = 0;switch (ctrl->id) {case V4L2_CID_EXPOSURE:  // 曝光时间ret = ov02k10_write_reg(client,OV02K10_REG_EXP_LONG_H,OV02K10_REG_VALUE_16BIT,ctrl->val);break;case V4L2_CID_ANALOGUE_GAIN: // 模拟增益ret = ov02k10_write_reg(client,OV02K10_REG_AGAIN_LONG_H,OV02K10_REG_VALUE_16BIT,(ctrl->val << 4) & 0xff0);break;case V4L2_CID_TEST_PATTERN: // 测试图案 (彩条)ret = ov02k10_enable_test_pattern(ov02k10, ctrl->val);break;case V4L2_CID_HFLIP: // 水平翻转ov02k10_read_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, &val);if (ctrl->val)val |= MIRROR_BIT_MASK;elseval &= ~MIRROR_BIT_MASK;ret = ov02k10_write_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, val);break;case V4L2_CID_VFLIP: // 垂直翻转ov02k10_read_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, &val);if (ctrl->val)val |= FLIP_BIT_MASK;elseval &= ~FLIP_BIT_MASK;ret = ov02k10_write_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, val);break;default:break;}return ret;
}

👉 通俗解释：
应用层用 v4l2-ctl 工具设置参数时，这里会被调用，把参数翻译成“寄存器写操作”。

---

总结

1. struct ov02k10 → 摄像头对象，保存运行状态
2. 寄存器读写函数 → I²C 通信基础
3. 启动/停止视频流 → 初始化寄存器 → 开关输出
4. V4L2 控件 → 曝光、增益、翻转、测试图案

---

要不要我把这个完整驱动里的 电源管理部分（上电/下电流程） 也加上详细中文注释？这样你就能完整掌握“驱动初始化 → 上电 → 配置寄存器 → 开始输出”的全流程。

---

---

---

👌 好的，那我就帮你把 OV02K10 驱动的全流程（含电源管理） 都整理成详细中文注释版。
我会分成几个大块来写，保证你能从头到尾看懂一个摄像头驱动的运行过程。

---

🔹 1. 电源管理（Power On/Off）

/* 上电函数：打开电源、时钟、复位等 */
static int __ov02k10_power_on(struct ov02k10 *ov02k10)
{int ret;u32 delay_us;struct device *dev = &ov02k10->client->dev;/* 1. 设置引脚为默认功能 */if (!IS_ERR_OR_NULL(ov02k10->pins_default)) {ret = pinctrl_select_state(ov02k10->pinctrl, ov02k10->pins_default);if (ret < 0)dev_err(dev, "无法设置默认引脚状态\n");}/* 2. 设置外部输入时钟为 24MHz */ret = clk_set_rate(ov02k10->xvclk, OV02K10_XVCLK_FREQ);if (ret < 0)dev_warn(dev, "设置 xvclk 频率失败 (应该是 24MHz)\n");/* 3. 打开时钟 */ret = clk_prepare_enable(ov02k10->xvclk);if (ret < 0) {dev_err(dev, "开启 xvclk 时钟失败\n");return ret;}/* 4. 拉低 reset 脚 */if (!IS_ERR(ov02k10->reset_gpio))gpiod_set_value_cansleep(ov02k10->reset_gpio, 0);/* 5. 打开电源 GPIO */if (!IS_ERR(ov02k10->power_gpio)) {gpiod_set_value_cansleep(ov02k10->power_gpio, 1);usleep_range(5000, 5100); // 延时 5ms}/* 6. 使能摄像头的电源供电 (avdd/dvdd/dovdd) */ret = regulator_bulk_enable(OV02K10_NUM_SUPPLIES, ov02k10->supplies);if (ret < 0) {dev_err(dev, "电源稳压器使能失败\n");goto disable_clk;}/* 7. 拉高 reset 脚 */if (!IS_ERR(ov02k10->reset_gpio))gpiod_set_value_cansleep(ov02k10->reset_gpio, 1);usleep_range(500, 1000);/* 8. 拉高 pwdn (Power Down) 脚 */if (!IS_ERR(ov02k10->pwdn_gpio))gpiod_set_value_cansleep(ov02k10->pwdn_gpio, 1);usleep_range(12000, 16000);/* 9. 按数据手册要求，等待 8192 个时钟周期后才能访问寄存器 */delay_us = ov02k10_cal_delay(8192);usleep_range(delay_us, delay_us * 2);return 0;disable_clk:clk_disable_unprepare(ov02k10->xvclk);return ret;
}/* 下电函数：关闭电源、时钟、复位等 */
static void __ov02k10_power_off(struct ov02k10 *ov02k10)
{int ret;struct device *dev = &ov02k10->client->dev;/* 1. 拉低 pwdn 脚 */if (!IS_ERR(ov02k10->pwdn_gpio))gpiod_set_value_cansleep(ov02k10->pwdn_gpio, 0);/* 2. 关闭时钟 */clk_disable_unprepare(ov02k10->xvclk);/* 3. 拉低 reset 脚 */if (!IS_ERR(ov02k10->reset_gpio))gpiod_set_value_cansleep(ov02k10->reset_gpio, 0);/* 4. 设置引脚为 sleep 状态 */if (!IS_ERR_OR_NULL(ov02k10->pins_sleep)) {ret = pinctrl_select_state(ov02k10->pinctrl, ov02k10->pins_sleep);if (ret < 0)dev_dbg(dev, "无法设置 sleep 引脚状态\n");}/* 5. 关闭电源供电 */regulator_bulk_disable(OV02K10_NUM_SUPPLIES, ov02k10->supplies);
}

👉 通俗解释：

• 上电时：顺序必须正确 → 配置引脚 → 打开时钟 → 打开电源 → 拉高 reset → 延时 → 可以用 I²C 访问。
• 下电时：反着来 → 关掉电源/时钟，拉低 reset/pwdn。

---

🔹 2. 开始/停止视频流

/* 开始视频流 */
static int __ov02k10_start_stream(struct ov02k10 *ov02k10)
{int ret;/* 1. 写全局初始化寄存器 (基本配置) */ret = ov02k10_write_array(ov02k10->client, ov02k10_global_regs);if (ret) {dev_err(&ov02k10->client->dev, "写全局寄存器失败\n");return ret;}/* 2. 写当前分辨率/模式的寄存器 */ret = ov02k10_write_array(ov02k10->client, ov02k10->cur_mode->reg_list);if (ret)return ret;/* 3. 初始化转换增益模式 */ret = ov02k10_init_conversion_gain(ov02k10);if (ret)return ret;/* 4. 应用 V4L2 控件设置 (比如曝光、增益、翻转) */ret = __v4l2_ctrl_handler_setup(&ov02k10->ctrl_handler);if (ret)return ret;/* 5. 如果是 HDR 模式，还需要写入初始曝光值 */if (ov02k10->has_init_exp && ov02k10->cur_mode->hdr_mode != NO_HDR) {ret = ov02k10_ioctl(&ov02k10->subdev,PREISP_CMD_SET_HDRAE_EXP,&ov02k10->init_hdrae_exp);if (ret) {dev_err(&ov02k10->client->dev, "HDR 初始化曝光失败\n");return ret;}}/* 6. 最后一步：写寄存器 0x0100=0x01 进入 Streaming 模式 */return ov02k10_write_reg(ov02k10->client, OV02K10_REG_CTRL_MODE,OV02K10_REG_VALUE_08BIT, OV02K10_MODE_STREAMING);
}/* 停止视频流 */
static int __ov02k10_stop_stream(struct ov02k10 *ov02k10)
{/* 清掉 HDR 初始曝光 */ov02k10->has_init_exp = false;/* 写寄存器 0x0100=0x00 进入待机模式 */return ov02k10_write_reg(ov02k10->client, OV02K10_REG_CTRL_MODE,OV02K10_REG_VALUE_08BIT, OV02K10_MODE_SW_STANDBY);
}

👉 通俗解释：

• Start：写初始化 → 写模式寄存器 → 设置增益 → 应用控件 → Streaming
• Stop：写待机模式

---

🔹 3. V4L2 控件（曝光/增益/翻转等）

/* 设置 V4L2 控件 */
static int ov02k10_set_ctrl(struct v4l2_ctrl *ctrl)
{struct ov02k10 *ov02k10 = container_of(ctrl->handler,struct ov02k10, ctrl_handler);struct i2c_client *client = ov02k10->client;int ret = 0;u32 val = 0;switch (ctrl->id) {case V4L2_CID_EXPOSURE: // 曝光ret = ov02k10_write_reg(client,OV02K10_REG_EXP_LONG_H,OV02K10_REG_VALUE_16BIT,ctrl->val);break;case V4L2_CID_ANALOGUE_GAIN: // 模拟增益ret = ov02k10_write_reg(client,OV02K10_REG_AGAIN_LONG_H,OV02K10_REG_VALUE_16BIT,(ctrl->val << 4) & 0xff0);break;case V4L2_CID_VBLANK: // 垂直 blankret = ov02k10_write_reg(client, OV02K10_REG_VTS,OV02K10_REG_VALUE_16BIT,ctrl->val + ov02k10->cur_mode->height);break;case V4L2_CID_TEST_PATTERN: // 测试图案ret = ov02k10_enable_test_pattern(ov02k10, ctrl->val);break;case V4L2_CID_HFLIP: // 水平翻转ov02k10_read_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, &val);if (ctrl->val)val |= MIRROR_BIT_MASK;elseval &= ~MIRROR_BIT_MASK;ret = ov02k10_write_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, val);break;case V4L2_CID_VFLIP: // 垂直翻转ov02k10_read_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, &val);if (ctrl->val)val |= FLIP_BIT_MASK;elseval &= ~FLIP_BIT_MASK;ret = ov02k10_write_reg(client, OV02K10_FLIP_REG,OV02K10_REG_VALUE_08BIT, val);break;default:break;}return ret;
}

👉 通俗解释：
应用层通过 v4l2-ctl 或 OpenCV 调用接口 → 驱动会执行 ov02k10_set_ctrl → 最终变成对寄存器的写操作。

---

🔹 4. V4L2 接口绑定

最后，驱动需要把这些函数和 V4L2 框架绑定起来：

/* V4L2 子设备操作集 */
static const struct v4l2_subdev_core_ops ov02k10_core_ops = {.s_power = ov02k10_s_power,  // 电源控制.ioctl   = ov02k10_ioctl,    // 特殊命令
};static const struct v4l2_subdev_video_ops ov02k10_video_ops = {.s_stream        = ov02k10_s_stream,       // 开始/停止视频流.g_frame_interval = ov02k10_g_frame_interval, // 获取帧率
};static const struct v4l2_subdev_pad_ops ov02k10_pad_ops = {.enum_mbus_code  = ov02k10_enum_mbus_code,  // 枚举像素格式.enum_frame_size = ov02k10_enum_frame_sizes,// 枚举分辨率.get_fmt         = ov02k10_get_fmt,         // 获取格式.set_fmt         = ov02k10_set_fmt,         // 设置格式
};static const struct v4l2_subdev_ops ov02k10_subdev_ops = {.core  = &ov02k10_core_ops,.video = &ov02k10_video_ops,.pad   = &ov02k10_pad_ops,
};

👉 通俗解释：
这样一来，应用层请求 V4L2 接口时（比如 VIDIOC_S_FMT 设置分辨率），就会调用这些函数，最终驱动去写寄存器。

---

🌟 总结学习路径

1. 电源管理：先学会如何给设备上电/下电（GPIO、时钟、稳压器）
2. 寄存器操作：学会 I²C 读写寄存器，驱动的基本功
3. 视频流控制：如何初始化寄存器，启动/停止输出
4. 控件接口：V4L2 的曝光、增益、翻转等怎么对应寄存器
5. 绑定 V4L2：驱动如何把这些函数挂接到 V4L2 框架

这样你就能完整看懂一个摄像头驱动的工作原理啦 🚀

---

要不要我再给你画一个 流程图（从应用层 → V4L2 → 驱动 → I²C → 摄像头寄存器）？这样你一眼就能看懂整个调用链。

---

---

---

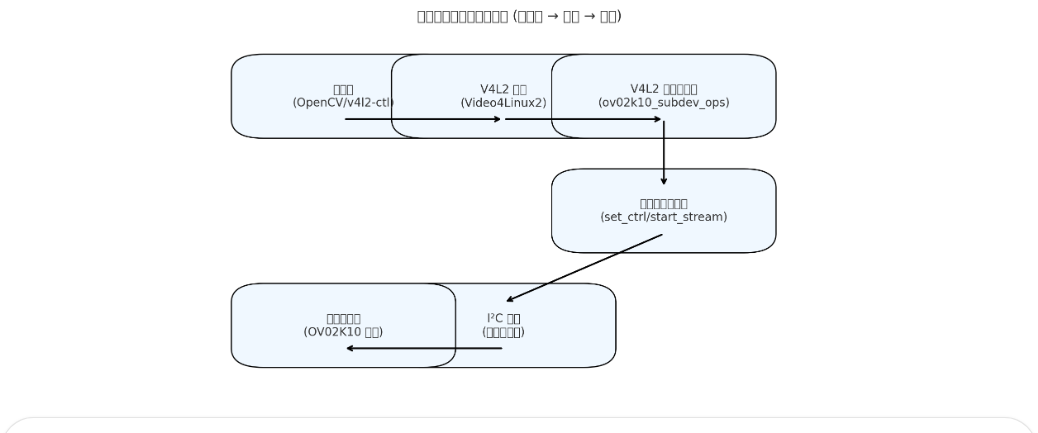

这是 摄像头驱动调用链流程图：

应用层 (OpenCV/v4l2-ctl) → V4L2 框架 → 驱动接口 → I²C → 摄像头芯片。

它清楚展示了应用程序如何通过 V4L2 框架一步步下发命令，最终变成 I²C 的寄存器读写操作。

要不要我再给你做一个 上电/初始化/开始采集 的时序图？这样能看懂摄像头从“黑屏”到“有图像”的完整过程。

---

---

---

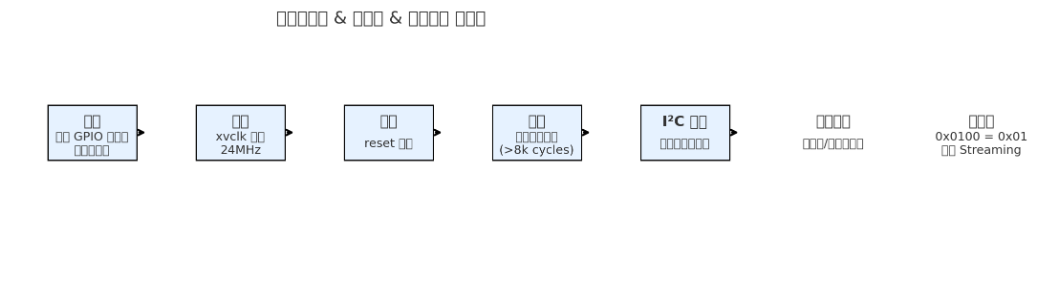

这是 摄像头上电 → 初始化寄存器 → 开始采集 的时序图 📊

流程是：

1. 上电（GPIO/电源稳压器）
2. 打开时钟（24MHz）
3. 拉高复位
4. 延时等待芯片稳定
5. I²C 写入初始化寄存器
6. 设置分辨率/帧率模式
7. 写寄存器 0x0100=0x01 → 开始输出视频流

---

要不要我再帮你整理一个 驱动学习速查表（寄存器操作 / V4L2 控件 / 上电流程 / 调试命令），方便你边写驱动边查？

---

---

---

太好了👌 我帮你整理一个 Linux 摄像头驱动学习速查表，适合初学者边学边查。

---

📌 Linux 摄像头驱动学习速查表（OV02K10 例子）

---

1️⃣ 驱动核心知识点

• 驱动类型：V4L2 子设备驱动（v4l2-subdev）
• 总线接口：I²C（读写寄存器控制摄像头）
• 视频数据接口：MIPI CSI-2
• 框架：应用层 → V4L2 框架 → 驱动 → I²C → 摄像头芯片

---

2️⃣ 电源/时钟管理

• 上电步骤（必须顺序正确）：

  1. 配置引脚状态（pinctrl）
  2. 打开时钟 xvclk（一般 24MHz）
  3. 使能电源 avdd/dvdd/dovdd
  4. 拉高 reset 脚
  5. 拉高 pwdn 脚（Power Down 解除）
  6. 延时等待芯片稳定
  7. 通过 I²C 配置寄存器

• 关键寄存器：

  • 0x0100 = 0x00 → Standby（待机）
  • 0x0100 = 0x01 → Streaming（开始输出）

---

3️⃣ I²C 读写寄存器

驱动函数：

ov02k10_write_reg(client, reg_addr, len, value);
ov02k10_read_reg(client, reg_addr, len, &value);

调试工具：

# 读取芯片 ID
i2cdump -y 1 0x36     # 0x36 是 i2c 地址
i2cget -y 1 0x36 0x300a w   # 读取寄存器 0x300a

---

4️⃣ V4L2 控件（常用功能）

驱动里 ov02k10_set_ctrl() 对应功能 → I²C 写寄存器

控件	寄存器	功能
V4L2_CID_EXPOSURE	0x3500~0x3502	曝光时间
V4L2_CID_ANALOGUE_GAIN	0x3508~0x3509	模拟增益
V4L2_CID_VBLANK	0x380e~0x380f	行时长（帧率控制）
V4L2_CID_TEST_PATTERN	专用寄存器	测试图案
V4L2_CID_HFLIP	0x3821[1]	水平镜像
V4L2_CID_VFLIP	0x3820[1]	垂直翻转

---

5️⃣ 调试命令

# 枚举设备
v4l2-ctl --list-devices# 查看支持的视频格式
v4l2-ctl --list-formats-ext -d /dev/video0# 设置分辨率、帧率
v4l2-ctl --set-fmt-video=width=1920,height=1080,pixelformat=UYVY -d /dev/video0
v4l2-ctl --set-parm=30 -d /dev/video0# 设置曝光
v4l2-ctl --set-ctrl=exposure=100 -d /dev/video0# 设置增益
v4l2-ctl --set-ctrl=analogue_gain=4 -d /dev/video0# 打开测试图案
v4l2-ctl --set-ctrl=test_pattern=1 -d /dev/video0

---

6️⃣ 驱动学习路径建议

1. 先看上电流程：掌握电源 + GPIO + 时钟初始化
2. 学寄存器操作：I²C 读写函数
3. 看流控：Start/Stop stream 函数
4. 学 V4L2 控件：对应到寄存器
5. 调试命令：用 v4l2-ctl 实际改参数，看图像变化

---

📖 这个速查表相当于你写/改摄像头驱动时的 最小工具包。

要不要我帮你做一个 “寄存器操作 vs V4L2 控件”的对照表格（含具体寄存器地址 + bit 含义）？这样调试时就能快速找到该改哪个寄存器。

---

---

---

好👌 我来给你整理一个 V4L2 控件 ↔ 摄像头寄存器 对照表（以 OV02K10 为例，部分寄存器跟 OV 系列相机类似），这样你调试时能直接知道 控件对应的寄存器地址/位含义。

---

📌 V4L2 控件 ↔ OV02K10 寄存器对照表

V4L2 控件	作用	关键寄存器	位定义/说明
V4L2_CID_EXPOSURE	曝光时间 (shutter)	0x3500 (高 4 bit) 0x3501 (中 8 bit) 0x3502 (低 8 bit)	20bit 曝光值，单位为行（line）。 Exposure = (Reg[19:0])
V4L2_CID_ANALOGUE_GAIN	模拟增益	0x3508 (高 4 bit) 0x3509 (低 8 bit)	12bit 增益，实际增益值 = Reg/16。 例：0x0100 = 16/16 = 1x，0x0200=32/16=2x
V4L2_CID_DIGITAL_GAIN	数字增益	0x350A~0x350D	左右通道的数字增益，通常和 AE 一起调节
V4L2_CID_VBLANK	垂直 blank（影响帧率）	0x380e (高 8 bit) 0x380f (低 8 bit)	VTS (Vertical Total Size)，总行数 = height + vblank
V4L2_CID_HBLANK	水平 blank	0x380c (高 8 bit) 0x380d (低 8 bit)	HTS (Horizontal Total Size)，总像素时钟 = width + hblank
V4L2_CID_HFLIP	水平镜像	0x3821[1]	0 = 正常，1 = 镜像
V4L2_CID_VFLIP	垂直翻转	0x3820[1]	0 = 正常，1 = 翻转
V4L2_CID_TEST_PATTERN	输出测试图案（彩条）	0x5080	bit[7:0] 控制测试模式开关，0=关闭，1=彩条
V4L2_CID_LINK_FREQ	MIPI 链路速率	0x0303、0x0305 等 PLL 配置寄存器	控制 MIPI lane 数据速率
V4L2_CID_PIXEL_RATE	像素时钟速率	同上（PLL 寄存器组）	驱动里根据模式计算，不直接改
V4L2_CID_POWER_LINE_FREQUENCY	防止条纹 (50Hz/60Hz)	0x3c01、0x3c00	控制自动防频闪 (Anti-Flicker)

---

🔹 示例：设置曝光

# 设置曝光时间 (单位行)
v4l2-ctl --set-ctrl=exposure=500 -d /dev/video0

👉 实际上驱动会写入：

0x3500 = (500 >> 12) & 0x0F
0x3501 = (500 >> 4) & 0xFF
0x3502 = (500 & 0x0F) << 4

---

🔹 示例：开启水平翻转

# 开启水平翻转
v4l2-ctl --set-ctrl=horizontal_flip=1 -d /dev/video0

👉 实际寄存器：

0x3821 |= 0x06   # 设置 bit1=1

---

🔹 示例：打开测试图案

# 开启测试图案 (彩条)
v4l2-ctl --set-ctrl=test_pattern=1 -d /dev/video0

👉 实际寄存器：

0x5080 = 0x80   # 开启彩条模式

---

这样你就能 直接把 V4L2 控件映射到寄存器，方便调试时快速定位问题。
