山西某焦化厂炼焦区电气维护系统无线传输解决方案实施案例
一、场景实施背景

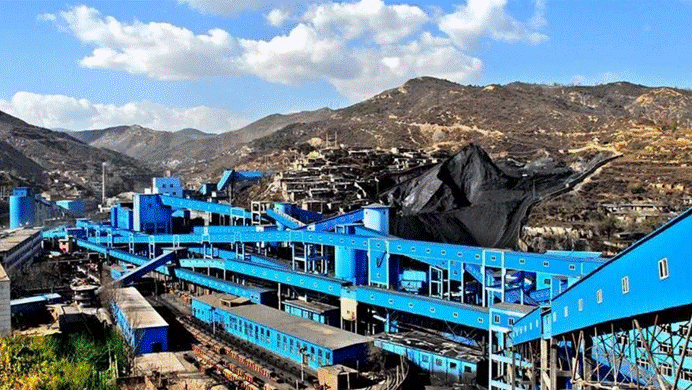

山西某大型焦化厂炼焦区的电气维护运行及检修系统，需对炼焦设备的关键参数进行实时监控与远程控制。该区域的耦合加热开关、冷风阀等设备的启停状态，以及运行参数需通过开关量信号传感器DTD110H采集，并上传至PLC控制柜实现集中管理。
此前，该厂采用有线电缆连接传感器与PLC控制柜，但炼焦区设备移动频繁、环境复杂，电缆常因高温、机械拉扯出现老化破损，年均故障20余次，单次故障排查与修复需5-8小时，导致生产调度滞后，年直接经济损失超60万元。为解决这一问题，该厂决定采用无线传输方案，经测试选用捷米特JM-Bidge01k无线网桥构建双链路传输系统。

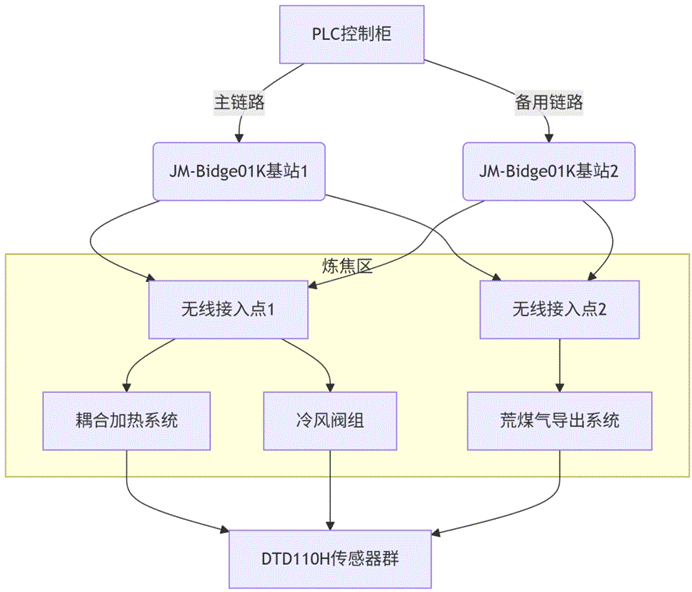

二、结构拓扑图
核心节点：PLC控制柜、炼焦区各设备传感器组（耦合加热开关传感器、冷风阀传感器等）。
- 设备部署：
- PLC控制柜侧：2台捷米特JM-Bidge01k无线网桥（主备模式），通过以太网接口连接控制柜，外接12dBi高增益定向天线指向炼焦设备区域。
- 传感器侧：每个设备传感器组旁安装2台JM-Bidge01k无线网桥（主备模式），与DTD110H传感器通过串口连接，配同型号定向天线指向PLC控制柜方向。
- 链路设计：构建两条独立无线链路，主链路负责实时传输开关量信号与设备状态数据，备链路同步备份数据，通过网桥内置的智能切换机制实现无缝冗余。
三、项目痛点
- 通讯可靠性要求极高：传感器采集的开关量信号（如耦合加热开关状态、冷风阀启停指令）需零丢包传输，若数据丢失或延迟，可能导致设备误操作，引发炼焦温度异常等生产事故，单次事故损失可达数十万元。
- 恶劣环境适应性挑战：炼焦区存在强电磁干扰（来自高压电机、变压器），粉尘浓度高达3mg/m³，工作环境温度波动大（-10℃~70℃），普通无线设备年故障率超50%，无法满足长期稳定运行需求。
- 信号传输稳定性差：传感器分布在炼焦炉周边100米范围内，设备遮挡多，传统无线设备信号衰减严重（衰减率达40%-60%），易出现通讯中断。

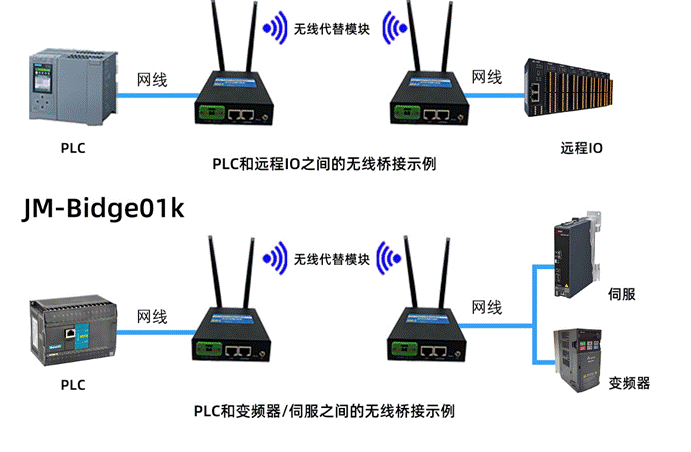

四、捷米特JM-Bidge01k无线网桥功能简介
该网桥专为工业恶劣环境设计，核心功能如下：
- 双链路热备冗余：主备链路切换时间≤2ms，支持毫秒级心跳检测，故障时自动切换且无数据丢失，确保通讯连续性。
- 零丢包传输能力：采用工业级私有协议，具备数据重传机制，在-85dBm信号强度下仍保持零丢包，满足开关量信号实时传输需求。
- 超强环境防护：防护等级达IP67，可完全防尘并抵御短时浸水；工作温度范围-40℃~85℃，内置多层电磁屏蔽结构，能抵御10-3000MHz强电磁干扰。

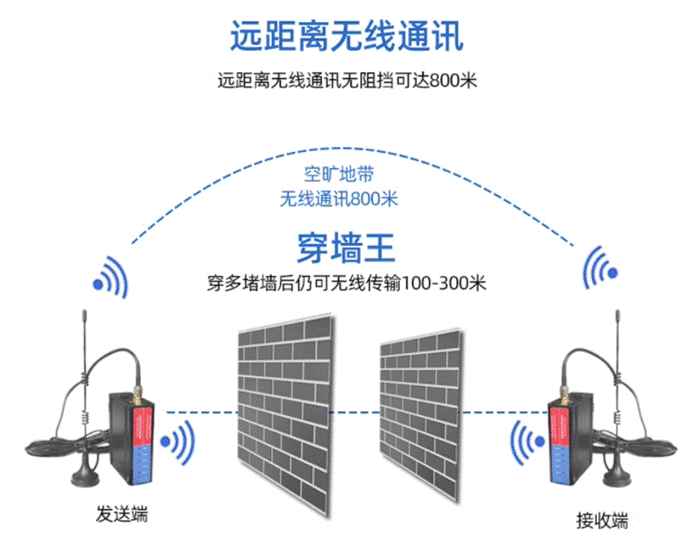

- 抗遮挡传输优化：采用MIMO多天线技术与波束赋形算法，可绕射穿透部分遮挡物，在复杂工业环境中信号稳定性提升60%以上。
五、解决方案描述
采用“双链路冗余+抗恶劣环境设计”的整体架构：
- 双链路冗余传输：通过主备两台JM-Bidge01k无线网桥构建独立传输通道，实时同步开关量信号与设备状态数据。网桥每10ms检测一次链路质量，当主链路信号强度低于阈值或出现丢包时，自动切换至备链路，确保数据传输不中断。
- 抗干扰与环境适应：利用网桥IP67防护等级和宽温特性，直接安装于炼焦区设备旁，无需额外防护装置；电磁屏蔽结构有效隔绝强磁场干扰，保证信号在复杂电磁环境中稳定传输。
- 抗遮挡信号优化：通过定向天线搭配波束赋形技术，聚焦信号传输方向，减少设备遮挡对信号的影响，确保100米范围内传感器与PLC控制柜之间通讯稳定。
六、实施过程
- 现场勘查与规划（2天）：测绘炼焦区设备分布与传感器位置，检测电磁干扰源与粉尘浓度，确定网桥安装点位（避开高温直射区域），规划最优信号传输路径。
- 设备安装部署（1天）：

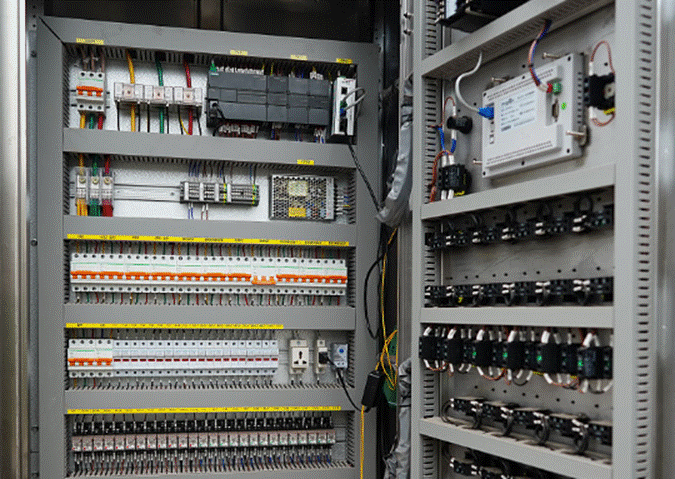

- PLC控制柜侧：将2台网桥固定于控制柜上方3米高的支架上，调整天线角度指向传感器集中区域，确保信号覆盖无死角。
- 传感器侧：在每个设备传感器组旁安装网桥，采用耐高温支架固定，天线对准PLC控制柜方向，连接DTD110H传感器的信号输出端。
- 系统调试与优化（1天）：配置主备链路优先级、切换阈值等参数，模拟设备全工况运行，连续24小时测试通讯稳定性，验证零丢包性能；对3处信号较弱区域微调天线角度，提升信号强度。
- 试运行与验收（2天）：试运行期间实时监测链路状态、信号强度与数据传输质量，培训维护人员掌握设备日常操作与故障排查方法，最终通过验收投入正式运行。

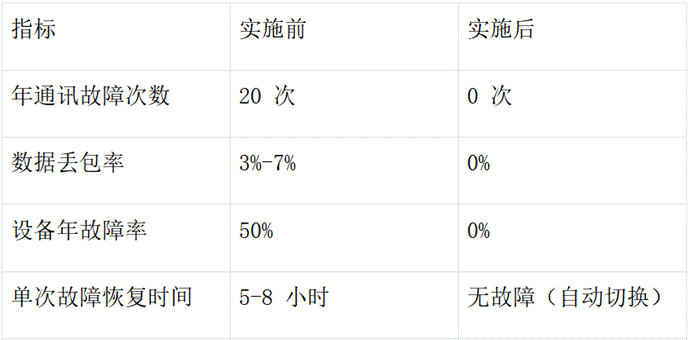

七、实施前后效果对比
八、总结
本方案通过捷米特JM-Bidge01k无线网桥的双链路冗余设计和超强环境适应能力，成功解决了山西某焦化厂炼焦区传感器与PLC控制柜之间的无线通讯难题。实施后，系统实现了开关量信号的零丢包传输，彻底消除了有线连接的故障隐患，保障了炼焦设备的稳定运行和生产安全。该方案不仅满足了恶劣工业环境下的严苛要求，还带来了显著的经济效益，为同类焦化厂电气维护系统的无线技改提供了可靠参考，充分证明捷米特JM-Bidge01k无线网桥是工业强干扰环境下无线数据传输的理想选择。
