《器件在EMC中的应用》---磁珠在EMC中的应用
1.磁珠的高频等效模型
低频时呈感性,高频呈阻性。高频时磁珠可以将噪声转化为热能消耗,类似磁环的原理。

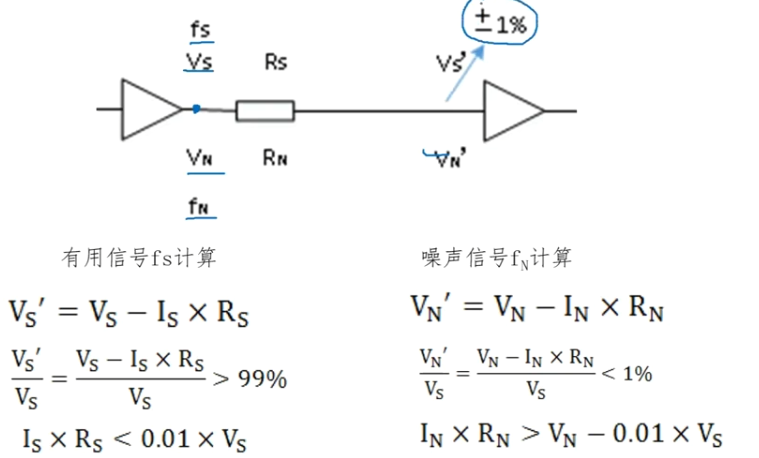

2.磁珠的选型计算
假设我们需要将噪声的幅值降低到1%,有用信号衰减少于1%

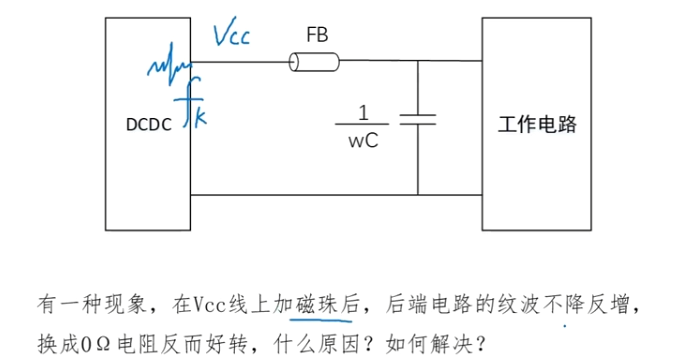

3.磁珠在使用中需要注意的问题

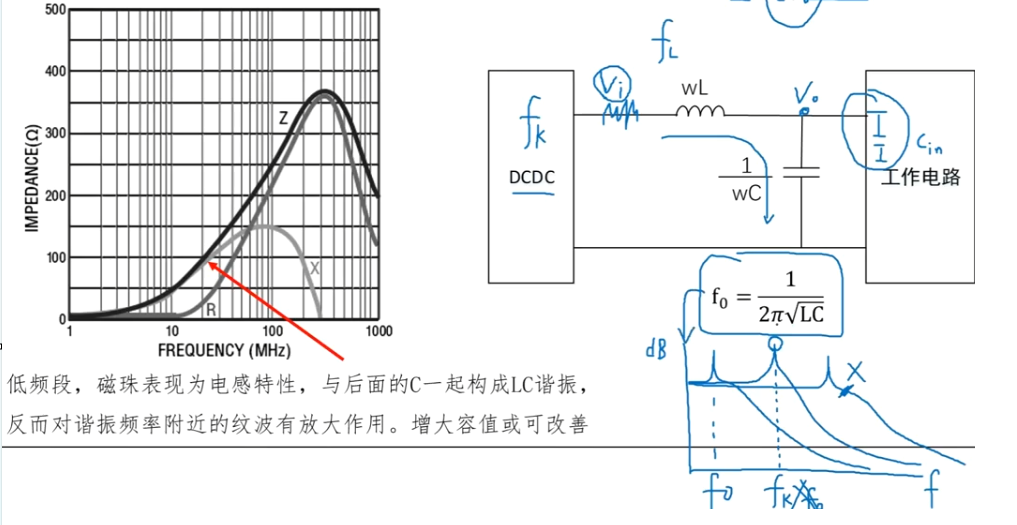

在LC滤波电路中,当输入信号的频率等于由电感L和电容C决定的谐振频率时,会发生谐振。谐振频率由公式 f = 1/2pisqrt(LC) 计算得出。此时,电路的阻抗特性会发生显著变化,从而实现滤波功能。
具体来说:
- 串联谐振
