粗粮厂的基于flink的汽车实时数仓解决方案

这里主要是做一个记录毕竟工作了这么多年，想要总结一下，所以就慢慢写，慢慢更新了，想到哪里写哪里吧。

1 背景

其实背景很简单，就是要做实时数仓，总的原因是提高数据的可用性与时效性，所以单纯的批处理已经无法满足业务需求了，甚至有些业务从动作发生，到业务处理，到数仓处理，到展示可能 要求整体流程在5s以内，所以就有了这么一个项目的诞生。

2 业务模型

1 业务框架

汽车领域的业务其实都大差不差，包含生产，销售，交付等等，所以在博主这里，主要分为以下数据域：线索，销售，交付，售后 四大部分。
其中有一些数据域的融合，例如 线索到销售的漏斗转化，线索到客服之类的融合。

2 难点痛点

其实具体的业务模型，对于开发汽车领域的同学来说，没什么具体作用，而痛点难点，却是相同的，例如：

• flink超长周期的，秒级运算如何维护，一个客户21年留下来联系方式，今天忽然买了一辆汽车，这个转化率 如何能够秒级更新？有两张表，用户信息表（uid, tag_id, level），和用户标签表(tag_id,tag_name)，下游想要一个，能够获取全部数据的，全量数据做主流推送，去更新宽表，两边数据的时间跨度会有好几年，这时候数据要怎么使用维护？
• 一张300个字段的宽表，怎么保证实时更新每个字段？

3技术选型

1 计算引擎

这里可选的不多，在满足秒级更新与吞吐量的情况下，这里首选flink

2 中间存储

中间存储指的是，实时数仓中间存储层，flink内部状态，各种关联的维度表等等。
维度表：这里指实时维表，一个任务不停写入数据，另一个任务把他当做维度表来使用。

考察了 MySQL,iceberg,paimon,hologres 几个存储：

• 其中MySQL吞吐量和单表不太够
• iceberg 延迟太高，写入后可读要有一定延迟，达不到业务要求，而且hdfs查询也慢
• paimon与iceberg差不多，但能好很多
• hologres，性能最好，但价格最高
• kafka 可读性与永久存储达不到要求

所以综合比较，最后选择了hologres来做中间存储，消费cdc消费binlog可以达到类似使用kafka的模式

3 查询引擎

这里主要指服务端查询数据的存储，这里用过很多存储，mysql ，doris，iceberg，hologres，最终目前采用的是iceberg+hologres的方案。

• mysql还是那个样子，对于实时汇总的明细，例如百万 ，千万级明细，多维度汇总展示，性能上有欠缺。
• doris 会有热点问题，而且需要专门的集群维护，另外服务端使用，经常会关联维度表展示，这部分性能也不是特别好
• iceberg 便宜，量大，慢，除了慢，似乎没有不好的地方了
• 所以最终采用的是 hologres+iceberg的模式，直接页面展示的各种汇总值，明细值，使用的都是hologres存储，在优化好索引后，千万级别的数据做聚合也可以做到500ms以内，iceberg提供明细下载能力，详细数据使用iceberg+spark提供给用户

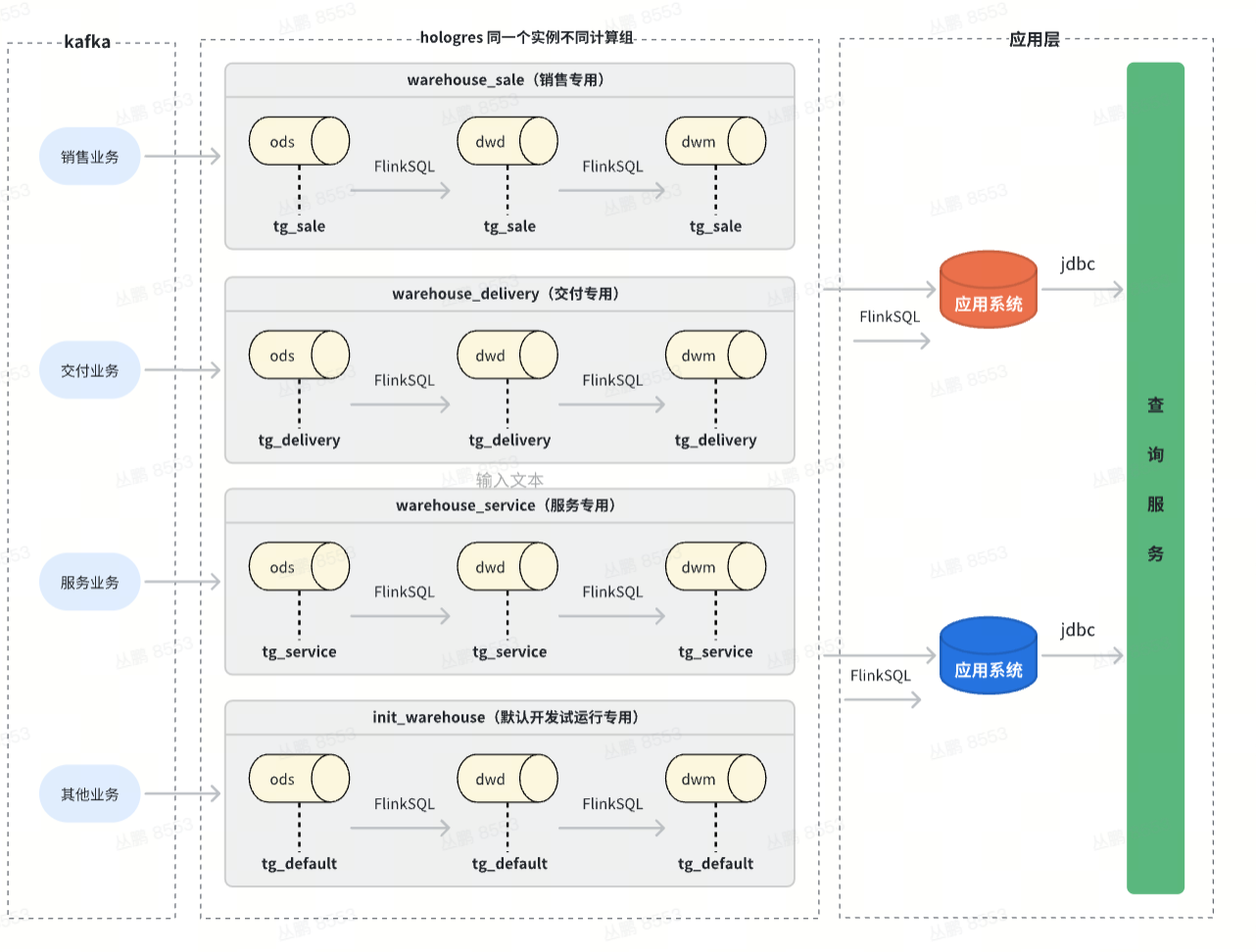

4 flink计算架构设计

1 纯实时架构

这里可以理解为 flink+kafka 这种方式，我们运行过一段时间，但仅限于比较简单的业务架构，像是复杂一点的，尤其是历史累计值那种，就会很被动了，例如上面说的，要统计用户转化率，这个转化率周期可能会跨度好几年，所以就不太合适这种指标的开发，但是用作etl的动作，提供明细数据是非常合适的

2 纯实时+定期补充离线数据

这个其实是第一种方案的升级版本，也是flink+kafka，但是会定期的用spark把离线的数据推送一份到kafka里，也就是kafka的topic里时刻，都会有全部的数据，可能会有重复，但不会少数据，所以这样用flink计算，无论是累计值，还是明细，都可以在flink state里取到。唯一的区别是什么呢，资源消耗会比较大，因为kafka和flink使用的资源会

3 纯实时+定期刷新过期binlog

这种则是第二种方式的升级版，使用的是flink+binlog的方式，如果数据量少，可能用的是mysql，数据量大，可能hologres，用flinkcdc的方式，消费binlog数据，例如 如果flink state是7天的生命周期，每天update原始数据库的 7天以前产生的数据，把etl时间更新成now，这样 所有now - 7day以前的数据，都是过期的了，每次刷新的数据量就少了，更新的数据也少了

这个方案也使用过大约1年左右，目前发现 一个flink任务中，总的数据量 不超过20G以上，用这种方式都非常方便，甚至可以说又方便又快。

4 lamdba + 分字段更新 + 历史过期数据刷新

最后一种，也是正在使用的就是，用目前市面最常用的lamdba的方案 ，也就是实时+离线的方式，每次离线任务执行完，通过更新视图的方式，离线union实时 ，两张表 共同提供数据，使用业务时间做切分。

另外使用hologres的分字段更新，一个表10个字段，通过主键，多个flink任务共同更新一张hologres表，下游可以直接接binlog就可以一行数据，只要主键相同，就能接到好几个表的数据，而且不会过期，永久存储。这种方式，适用于上文说的 300个字段，多个数据域通过同一个主键来将数据打平一张大宽表。

5 痛点解决

delta join

这里主要是flink2.2中预计上线的一个能力，是双流 无状态join，需要双流都是binlog，也就是有原始的永久存储，也就是state中没有状态保留，每次都loop up join表，两个超级大表互相关联，flink只需要提供很小的内存就可以执行，并且不会有状态过期的问题，对于时间跨度超级大的场景最好用

merge-engine

这里主要是把paimon中的一些能力 应用到了flink 对于 hologres上，这里是对sink的 connector的改造
例如数据插入的时候，会默认保留首条，抛弃后续数据，或者保留最大最小等。

hologres分字段更新

这里是hologres的能力 ，通过相同数据，将不同数据写入到目标表的同一行里，省去了join的动作，一方面是解耦，另一方面解决的状态过期的问题
