pyecharts可视化图表仪表盘_Gauge：从入门到精通

前言

Gauge图表（仪表盘）是一种特殊类型的图表，通常用于显示单个数据点相对于设定范围的比例关系。它的形状类似于汽车的速度表或压力表，非常适合展示完成率、进度、绩效等指标。

仪表盘图表的优势在于：

• 直观易懂：能够快速传达关键指标的状态
• 视觉吸引力：圆形设计和动态指针能够吸引用户注意
• 空间效率：在有限空间内展示重要信息
• 灵活性：支持多种自定义选项，适应不同场景


图表一：Gauge - 基本示例

下面是创建基本仪表盘图表的代码：

from pyecharts import options as opts
from pyecharts.charts import Gauge# 创建Gauge实例
c = (Gauge()# 添加数据，格式为列表中的元组(名称, 值).add("", ["完成率", 66.6])# 设置全局配置，添加标题.set_global_opts(title_opts=opts.TitleOpts(title="Gauge-基本示例"))# 可选：直接在notebook中渲染
)
c.render_notebook()

代码说明：

1. 首先导入必要的模块：options用于配置图表，Gauge用于创建仪表盘图表。
2. 创建Gauge实例。
3. 使用.add()方法添加数据，这里我们添加了一个名为"完成率"的数据，值为66.6。
4. 使用.set_global_opts()设置全局配置，这里我们添加了一个标题。
5. 最后使用.render_notebook()在Jupyter Notebook中渲染图表。如果需要保存为HTML文件，可以使用.render("gauge_base.html")。

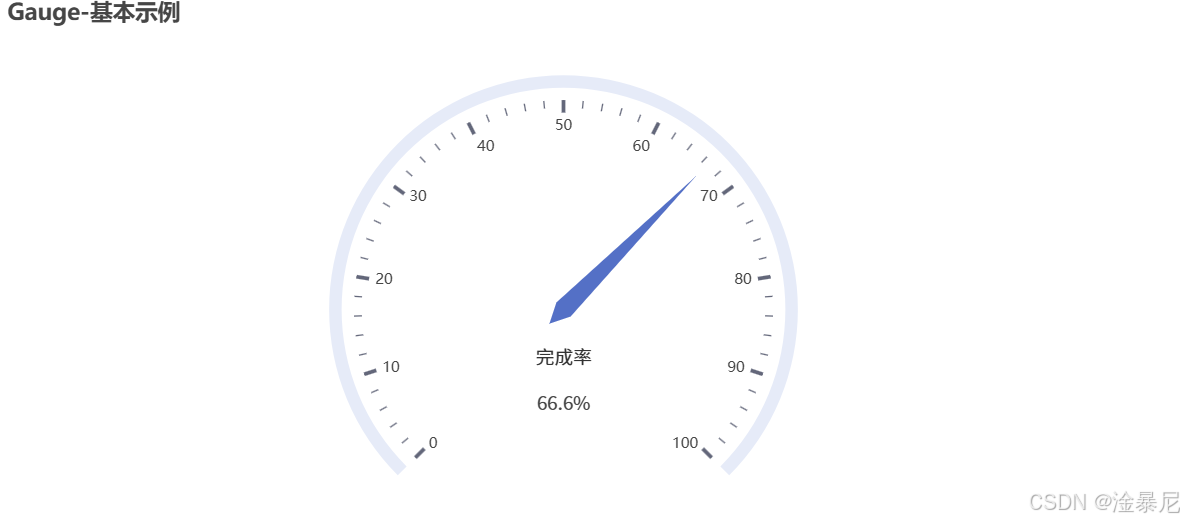

效果展示：

执行上述代码后，你将看到一个基本的仪表盘图表，指针指向66.6的位置，表示完成率为66.6%。

图表二：Gauge - 不同颜色示例

下面是创建带有不同颜色区域的仪表盘图表代码：

from pyecharts import options as opts
from pyecharts.charts import Gaugec = (Gauge().add("业务指标",["完成率", 55.5],axisline_opts=opts.AxisLineOpts(linestyle_opts=opts.LineStyleOpts(color=[(0.3, "#67e0e3"), (0.7, "#37a2da"), (1, "#fd666d")], width=30)),).set_global_opts(title_opts=opts.TitleOpts(title="Gauge-不同颜色"),legend_opts=opts.LegendOpts(is_show=False),)#.render("gauge_color.html")
)
c.render_notebook()

代码说明：

1. 与基本示例类似，我们首先导入必要的模块并创建Gauge实例。
2. 在.add()方法中，我们添加了一个名为"业务指标"的系列，并设置了数据点"完成率"为55.5。
3. 关键区别在于我们使用axisline_opts参数自定义了轴线的样式：
   • color参数接受一个列表，其中每个元素是一个元组(比例, 颜色)，用于定义不同区间的颜色
   • 这里我们定义了三个区间：0-30%为青色(#67e0e3)，30-70%为蓝色(#37a2da)，70-100%为红色(#fd666d)
   • width参数设置了轴线的宽度为30
4. 在全局配置中，我们设置了标题，并隐藏了图例(is_show=False)

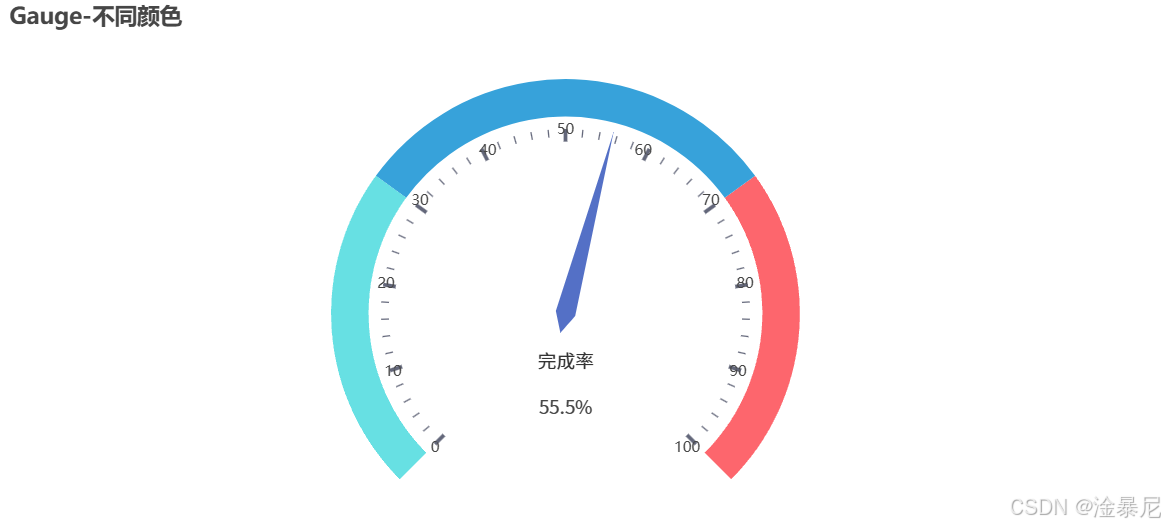

效果展示：

执行上述代码后，你将看到一个带有颜色渐变效果的仪表盘图表，指针指向55.5的位置，处于蓝色区间内，表示完成率为55.5%。

图表三：Gauge - 改变轮盘内的字体

下面是修改仪表盘轮盘内字体样式的代码示例：

from pyecharts import options as opts
from pyecharts.charts import Gaugec = (Gauge().add("",["完成率", 66.6],title_label_opts=opts.LabelOpts(font_size=40, color="blue", font_family="Microsoft YaHei"),).set_global_opts(title_opts=opts.TitleOpts(title="Gauge-改变轮盘内的字体"))#.render("gauge_label_title_setting.html")
)
c.render_notebook()

代码说明：

1. 导入必要的模块并创建Gauge实例。
2. 在.add()方法中，我们添加了数据点"完成率"为66.6。
3. 关键配置是title_label_opts参数，用于自定义轮盘内显示的标题标签样式：
   • font_size设置字体大小为40
   • color设置字体颜色为蓝色
   • font_family设置字体为"Microsoft YaHei"（微软雅黑）
4. 在全局配置中，我们设置了图表标题为"Gauge-改变轮盘内的字体"

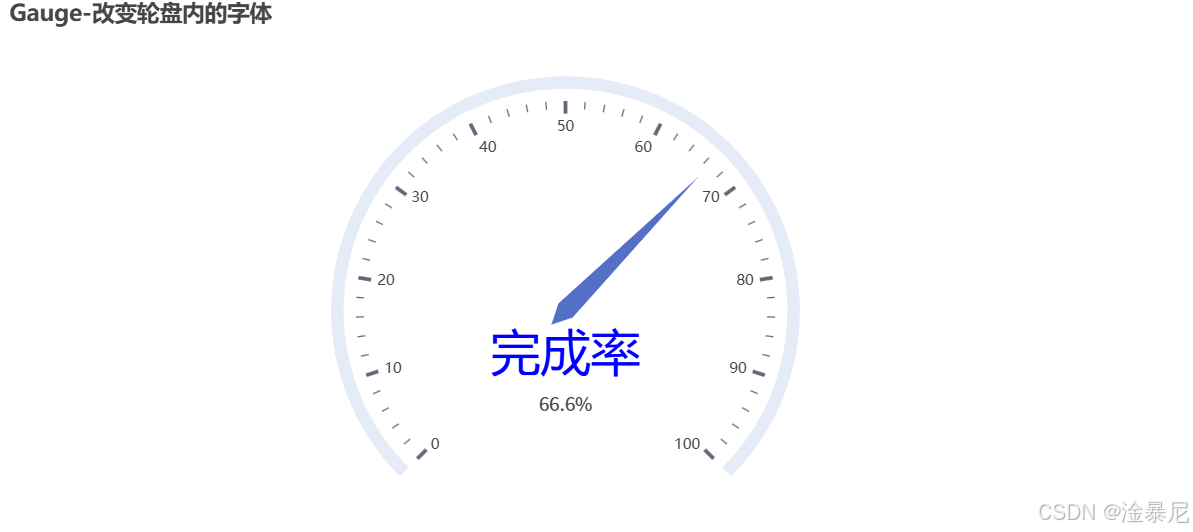

效果展示：

执行上述代码后，你将看到一个仪表盘图表，轮盘内的"完成率"文本将以蓝色、40号大小的微软雅黑字体显示，指针指向66.6的位置。

图表四：Gauge - 分割段数-Label

下面是设置仪表盘分割段数和自定义标签格式的代码示例：

from pyecharts import options as opts
from pyecharts.charts import Gaugec = (Gauge().add("业务指标",["完成率", 55.5],split_number=5,axisline_opts=opts.AxisLineOpts(linestyle_opts=opts.LineStyleOpts(color=[(0.3, "#67e0e3"), (0.7, "#37a2da"), (1, "#fd666d")], width=30)),detail_label_opts=opts.LabelOpts(formatter="{value}"),).set_global_opts(title_opts=opts.TitleOpts(title="Gauge-分割段数-Label"),legend_opts=opts.LegendOpts(is_show=False),)#.render("gauge_splitnum_label.html")
)
c.render_notebook()

代码说明：

1. 导入必要的模块并创建Gauge实例。
2. 在.add()方法中，我们添加了名为"业务指标"的系列和数据点"完成率"为55.5。
3. 关键配置参数：
   • split_number=5：将仪表盘圆周分为5个等分的段
   • axisline_opts：与图表二类似，设置了不同区间的颜色
   • detail_label_opts=opts.LabelOpts(formatter="{value}")：自定义详情标签的格式，这里设置为只显示数值
4. 在全局配置中，我们设置了图表标题并隐藏了图例

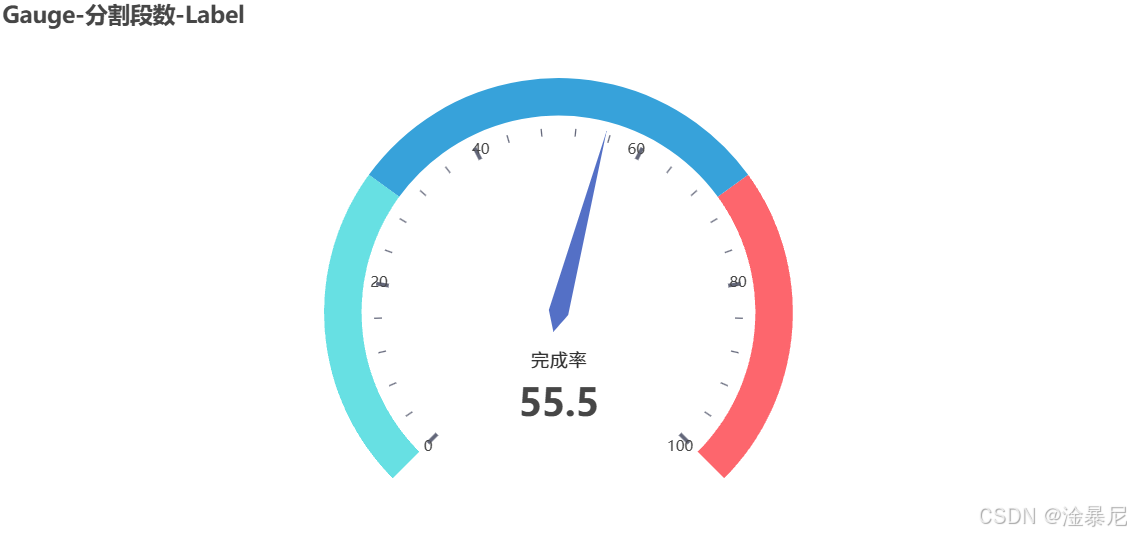

效果展示：

执行上述代码后，你将看到一个被分为5段的仪表盘图表，指针指向55.5的位置，处于蓝色区间内。图表将只显示数值，而不显示默认的百分比符号。

图表五：Gauge - 修改 Radius 为 50%

以下代码展示了如何修改仪表盘的半径（radius）为50%：

from pyecharts import options as opts
from pyecharts.charts import Gauge c = (Gauge() .add("", ["完成率", 66.6], radius="50%") .set_global_opts(title_opts=opts.TitleOpts(title="Gauge-修改 Radius 为 50%")) #.render("gauge_change_radius.html")
)
c.render_notebook()

代码说明：

1. 导入必要的模块并创建Gauge实例。
2. 在.add()方法中，我们添加了数据点"完成率"为66.6，并通过radius="50%"参数将仪表盘的半径设置为容器宽度的50%。
3. 在全局配置中，我们设置了图表标题"Gauge-修改 Radius 为 50%"。

效果展示：

执行上述代码后，你将看到一个半径较小的仪表盘图表，指针指向66.6%的位置。与之前的示例相比，这个仪表盘的尺寸明显减小，这对于需要在同一页面上展示多个仪表盘图表的场景非常有用。

总结

通过本文的学习，我们掌握了pyecharts中Gauge仪表盘图表的多种用法：

1. 创建基本的仪表盘图表
2. 自定义仪表盘的颜色区域
3. 修改轮盘内的字体样式
4. 设置仪表盘的分割段数和标签格式
5. 调整仪表盘的大小（radius参数）

这些技巧能够帮助我们创建出更加直观、美观且信息丰富的仪表盘，有效传达关键业务指标。

敬请期待后续内容！

注意事项

1. 确保已安装pyecharts库：pip install pyecharts
2. 代码中的.render_notebook()适用于Jupyter Notebook环境，如果需要保存为HTML文件，可以使用.render("filename.html")
3. 颜色值可以使用RGB、RGBA、十六进制等多种格式
4. 字体设置可能需要根据操作系统进行调整，以确保显示效果

常见问题

Q: 为什么我的仪表盘没有显示？
A: 请检查是否正确调用了.render_notebook()或.render()方法，并确保pyecharts库版本正确。

Q: 如何调整仪表盘的位置和大小？
A: 可以通过radius参数调整大小，通过center参数调整位置（默认居中）。
