根据Wireshark捕获数据包时间和长度绘制路由器发送给电脑数据的信号波形

上一期讲了：
根据Wireshark捕获数据包时间和长度绘制电脑发射信号波形-CSDN博客

这一期绘制路由器路由器发送给电脑数据的信号波形，这样可以比对电脑、路由器互相发送数据信号波形的关系。

一、筛选数据

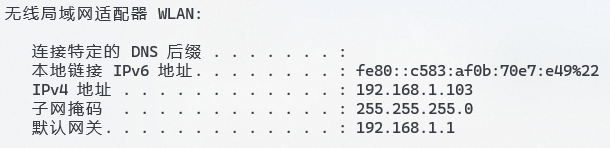

192.168.1.103是我电脑的ip：

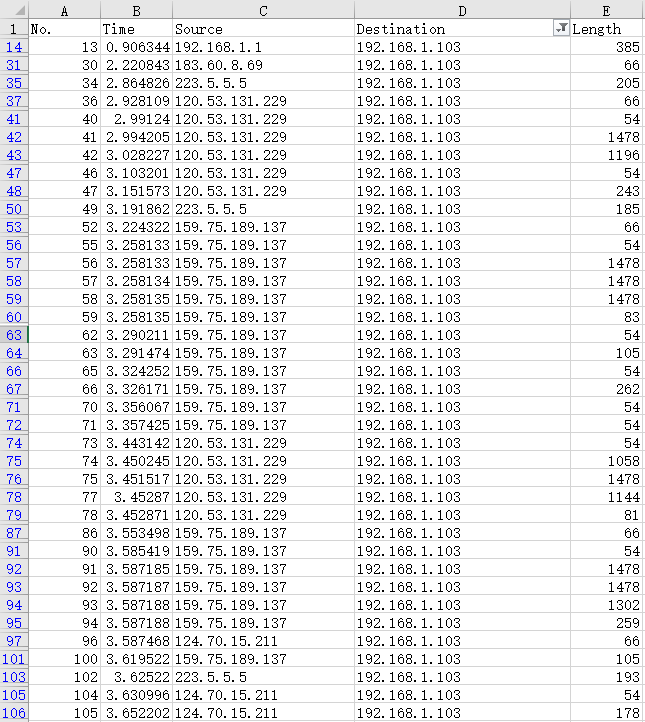

从Wireshark导出的数据中筛选发送给我电脑的部分：

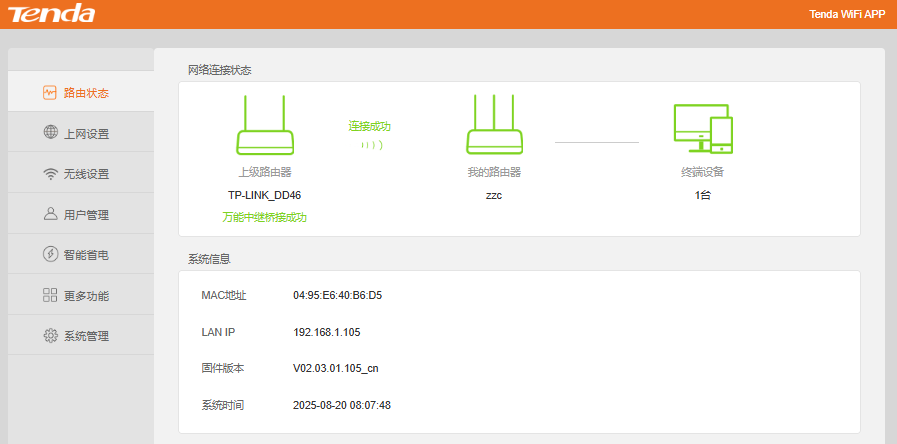

无论Source是不是我的路由器ip：

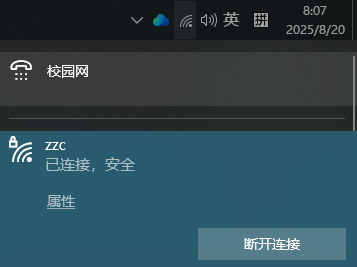

数据包最终都是经由路由器发送给我的电脑。因为我的电脑连接路由器WiFi上网：

二、绘制波形

程序：

%zhouzhichao
%2025年8月20日
%把Wireshark捕获的数据绘制为波形图
%路由器发送给电脑的信号clc
clear
close all% 读取 Excel 文件
data = readtable('time and length direction=192.168.1.103.xlsx');% 查看前几行
head(data)% 单独取出时间和长度
time = data.Time;
length = data.Length;
% 基本清洗
mask = ~isnan(time) & ~isnan(length);
time   = time(mask);
length = length(mask);%% 参数：每字节耗时
t_per_byte = 26.7e-9;     % 26.7 ns/Byte%% 计算每个包的起止时间
t_end   = time(:);
t_start = t_end - length(:) .* t_per_byte;% 若有负起点，截到 0（可按需要注释）
t_start = max(t_start, 0);% 以起点升序排序
intervals = sortrows([t_start t_end], 1);%% （可选）合并重叠或紧邻的区间，减少锯齿段数量
% “紧邻”的阈值（例如 < 1 ns 认为相连）
touch_eps = 1e-9;  % 1 ns
merged = [];
for k = 1:size(intervals,1)s = intervals(k,1); e = intervals(k,2);if isempty(merged)merged = [s e];elseif s <= merged(end,2) + touch_eps% 重叠/相邻：向后扩展merged(end,2) = max(merged(end,2), e);elsemerged = [merged; s e];endend
end%% 生成阶梯波形的 (t, y) 点列
t_plot = [];
y_plot = [];
for k = 1:size(merged,1)s = merged(k,1); e = merged(k,2);% 对于每个区间 [s, e]，追加四个点： (s,0)->(s,1)->(e,1)->(e,0)t_plot = [t_plot; s; s; e; e];y_plot = [y_plot; 0; 1; 1; 0];
end% 若希望在图上从 0 持续到首个 s 前也显示 0，可以在最前面加一个点
if ~isempty(t_plot)t_plot = [min(0, t_plot(1)); t_plot];y_plot = [0; y_plot];
end%% 绘图
figure;
stairs(t_plot, y_plot, 'LineWidth', 1.5);
ylim([-0.2 1.2]);
xlabel('Time (s)');
ylabel('Signal Wave');
title('Waveform from Wireshark Packets');
grid on;set(gca, 'FontName', 'Times New Roman')
set(gca, 'FontSize', 15)

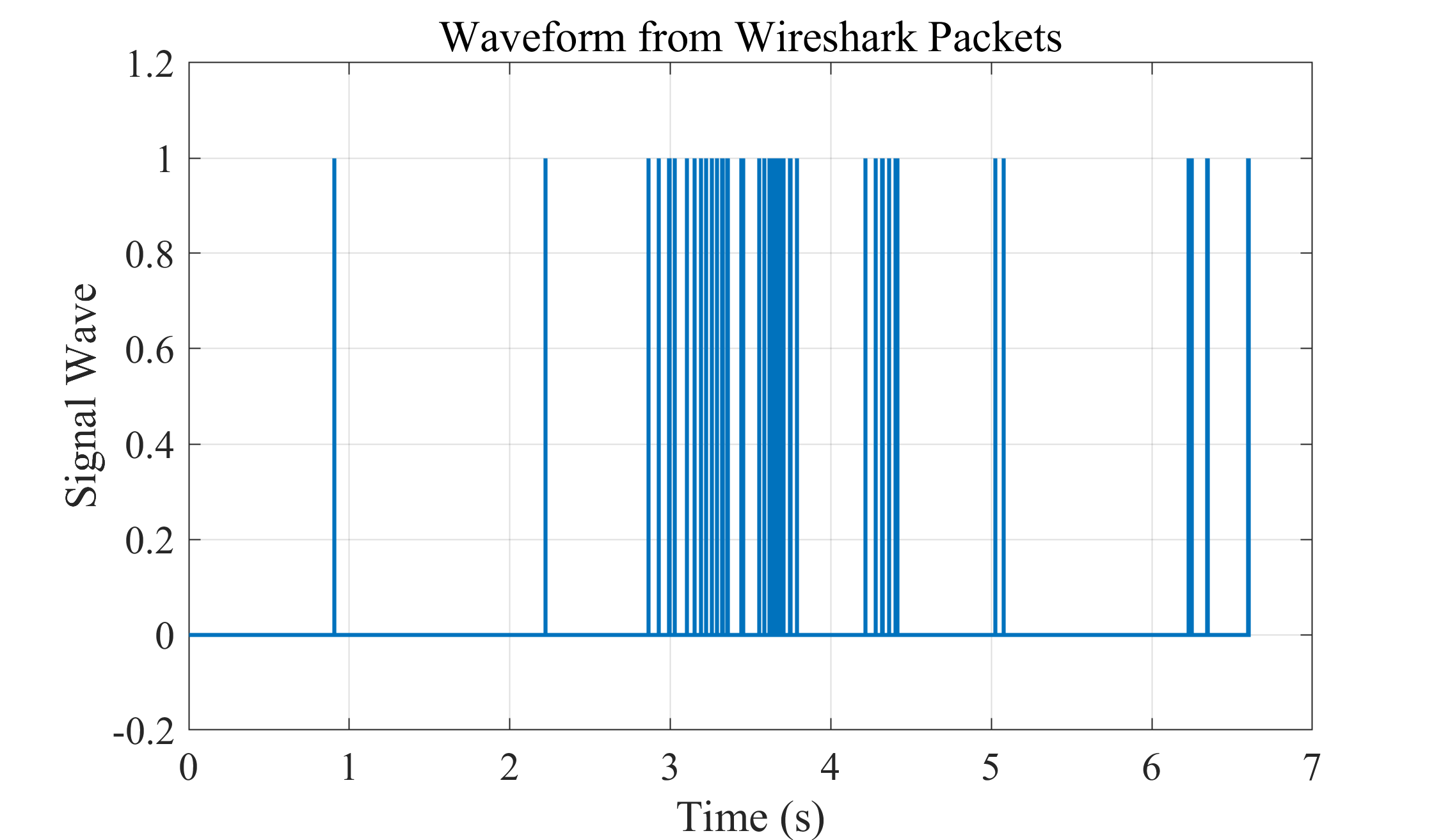

绘制效果：
