开源Verilog仿真即波形模拟工具iVerilog初步教程

news 2025/8/20 6:26:27

文章目录

- 下载安装
- 文件准备
- 仿真

下载安装

硬件编程最让人无语的就是综合与实现的耗时，这个时间非常微妙，既不像软件开发，一个进度条的时间基本就能搞定，也不像AI调参，可以一行代码调一天，而是刚好卡在十几分钟，几乎啥也做不了。所以，为了让自己尽量少一点浪费时间，事先对verilog的代码进行检查和仿真就显得格外重要，Icarus Verilog就是为此而生。

iVerilog是一款开源免费的Verilog编译器和仿真器，安装时注意勾选将可执行文件夹加入环境变量，安装完成后，可在命令行中用where语句检查下面三个工具是否存在，若安装成功，会返回其对应的路径。

where iverilog
where vvp
where gtkwave

这三个工具的功能为

【iverilog】对verilog和VHDL文件进行语法检查，并进行编译，生成可执行文件
【vvp】根据可执行文件，生成仿真波形文件

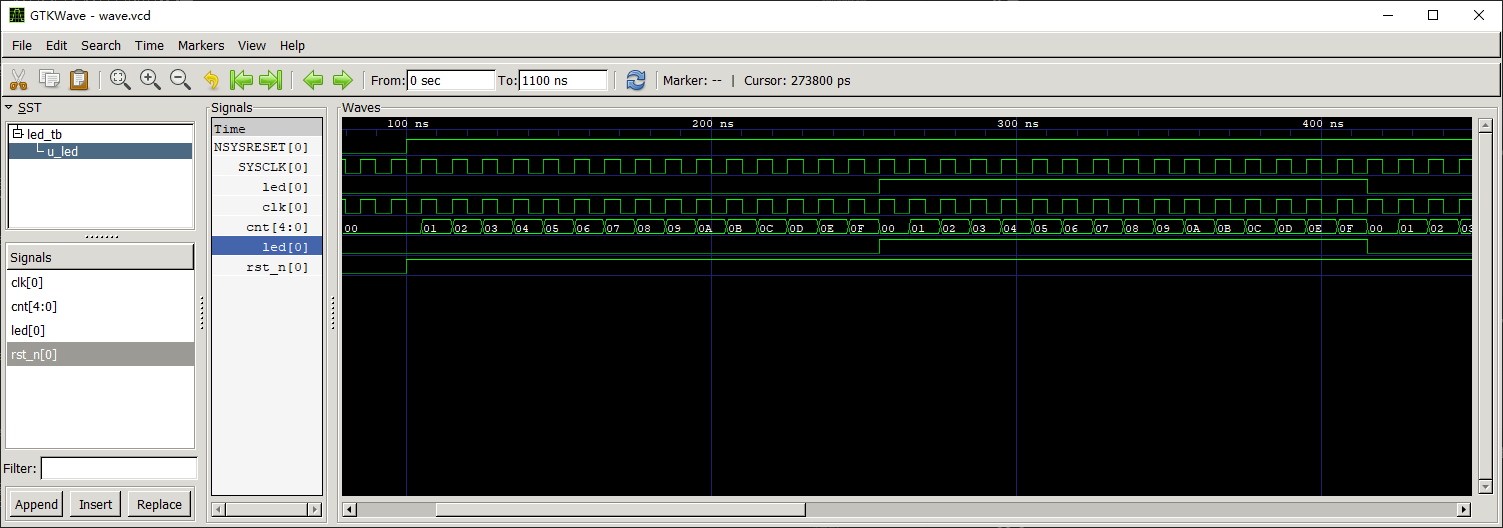

【gtkwave】打开仿真波形文件，图形化显示波形

接下来，我们就逐一试用这三个功能

文件准备

我们需要准备一段测试代码和一段仿真代码，前者是我们希望实现的某个功能，后者用于模拟仿真环境，从而对我们的代码进行测试。

以最简单的控制led灯为例，下面代码的功能是，让led每隔15个时钟周期进行亮暗变化。当然，如果真的有LED灯，我们是没发看到这种高频变化的规律的，但从波形仿真的角度来说，这个频率刚好合适。

module led(input clk,input rst_n,output reg led
);reg [4:0] cnt;always @ (posedge clk or negedge rst_n) beginif(!rst_n)cnt <= 0;else cnt <= cnt==15 ? 0 : cnt+1;
endalways @ (posedge clk or negedge rst_n) beginif(!rst_n)led <= 0;else if(cnt == 15)led <= !led;
endendmodule

上述代码需要两个输入信号clk, rst_n和一个输出信号led，那么在仿真环境中，也需要对这三个信号进行定义。代码如下

`timescale 1ns/100psmodule led_tb;parameter PERIOD = 10;reg SYSCLK;
reg NSYSRESET;initial beginSYSCLK = 1'b0;NSYSRESET = 1'b0;
end/*iverilog */
initial begin$dumpfile("wave.vcd");    //生成的vcd文件名称$dumpvars(0, led_tb);    //tb模块名称
end
/*iverilog */initial begin#(PERIOD * 10 )NSYSRESET = 1'b1;#1000$stop;
endalways @(SYSCLK)#(PERIOD / 2.0) SYSCLK <= !SYSCLK;led u_led (.rst_n(NSYSRESET),.clk(SYSCLK),.led( led)
);endmodule

其中，被/*iverilog*/框起来的区域，是iverilog特有的语法，其中【dumpfile】用于生成波形文件，【dumpvars】指定要记录的波形，0表示记录led_tb模块及其子模块中的所有变量。
