双椒派E2000D Sysfs与GPIO控制实战指南

news 2025/8/18 7:23:00

双椒派E2000D Sysfs与GPIO控制实战指南

——从按键检测到LED联动的完整实现

📚 目录

Sysfs虚拟文件系统原理
GPIO控制全流程解析
按键检测与LED联动实现
双椒派E2000D实战部署
思维导图总结

1️⃣ Sysfs虚拟文件系统原理

核心功能：

设备映射：将内核设备/驱动映射为/sys下的文件
状态展示：以可读文件形式暴露硬件状态
控制接口：通过文件写入操作硬件

Sysfs GPIO操作路径：

/sys/class/gpio
├── export         # 激活GPIO控制
├── unexport       # 释放GPIO控制
├── gpio435        # 具体GPIO节点（示例）
│   ├── direction  # 输入/输出模式
│   ├── edge       # 中断触发方式
│   └── value      # 电平状态读取

关键操作原理：

2️⃣ GPIO控制全流程解析

GPIO编号计算：

双椒派E2000D的GPIO编号公式：
全局编号 = 496 - 组号×16 + 引脚号

// 初始化函数实现
void gpio_init(void) {for(int i=0; i<6; i++) {        // GPIO组0-5for(int j=0; j<16; j++) {   // 每组16个引脚gpio_val[i].nums[j] = 496 - i * 16 + j;}}
}

Sysfs操作封装函数：

int gpio_config(const char *ptr, const char *attr, const char *val) {char path[256];snprintf(path, sizeof(path), "%s/%s", ptr, attr);int fd = open(path, O_WRONLY);if(fd == -1) return -1;write(fd, val, strlen(val));  // 关键控制操作close(fd);return 0;
}

3️⃣ 按键检测与LED联动实现

核心代码逻辑：

// 1. 导出GPIO（以组4引脚3为例）
int export_num = gpio_val[4].nums[3];  // 435
snprintf(pptr, 256, "/sys/class/gpio/gpio%d", export_num);// 2. 配置输入模式和中断
gpio_config(pptr, "direction", "in");
gpio_config(pptr, "edge", "both");  // 双边沿触发// 3. 打开value文件监控
int fd = open(ptr_value, O_RDONLY);
struct pollfd pfd = {fd, POLLPRI, 0};  // 优先级事件// 4. 事件循环
while(1) {poll(&pfd, 1, -1);  // 阻塞等待事件if(pfd.revents & POLLPRI) {lseek(fd, 0, SEEK_SET);read(fd, buf, 256);  // 读取当前电平// 5. 控制LED（按键按下时点亮）char led_val = (buf[0]=='0') ? '1' : '0';write(fd_led, &led_val, 1);  // 操作LED设备}
}

GPIO状态与LED联动逻辑：

按键状态	Value值	LED动作
按下	‘0’	点亮
释放	‘1’	熄灭

4️⃣ 双椒派E2000D实战部署

硬件连接：

操作步骤：

# 1. 编译驱动（参考前文LED驱动）
make -C /opt/kernel/ M=$PWD modules# 2. 加载LED驱动
sudo insmod led_drv2.ko# 3. 编译按键应用
aarch64-none-linux-gnu-gcc key_led_app.c -o key_ctl# 4. 运行监控（组4引脚3）
sudo ./key_ctl 4 3# 5. 测试效果
按下按键 → LED点亮
释放按键 → LED熄灭

调试技巧：

# 查看GPIO导出状态
ls /sys/class/gpio/
# 应显示gpio435目录# 手动触发测试
echo 0 > /sys/class/gpio/gpio435/value  # 模拟按键按下
cat /sys/class/gpio/gpio435/value       # 验证状态

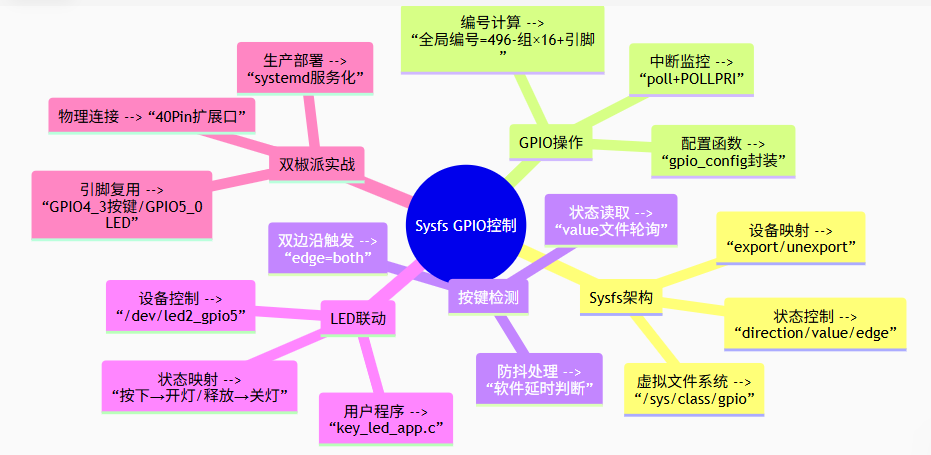

5️⃣ 思维导图总结

在这里插入图片描述

💡 最佳实践：

GPIO保留：操作后执行echo 435 > unexport释放资源
防抖处理：添加50ms延时避免机械抖动误触发
if(pptr[0]=='0') {usleep(50000);  // 50ms防抖if(read(fd, buf, 1)=='0') // 再次确认led_val = '1';
}
错误重试：关键操作添加循环重试机制
权限优化：创建udev规则免sudo操作
