ISIS区域内、区域间计算

如果将广播型网络改变为P2P网络：
则报文封装IEEE802.3的格式帧 目标MAC地址为0900-2b00-0005

而 P2P 网络呢，就像是社区里的两个人在单独打电话，他们之间的对话只有他们自己能听到，不会让整个社区的人都知道。

那这个目标 MAC 地址 0900-2b00-0005 呢，就好比是这两个人在打电话时，他们约定好的一个特殊的 “暗号”。这个 “暗号” 是 IS-IS 协议在 P2P 网络中用来识别和交流的一个特定标识。

比如说，社区里有一些人是专门送快递的（就像 IS-IS 协议在网络中负责传输特定的信息），他们之间传递快递信息的时候，就会用这个特殊的 “暗号” 0900-2b00-0005 来表示这是他们之间需要处理的重要信息，只有看到这个 “暗号” 的送快递的人（也就是运行 IS-IS 协议的设备）才会去处理这个信息，而其他不是专门送快递的人（不运行 IS-IS 协议的设备）就不会去管这个信息。

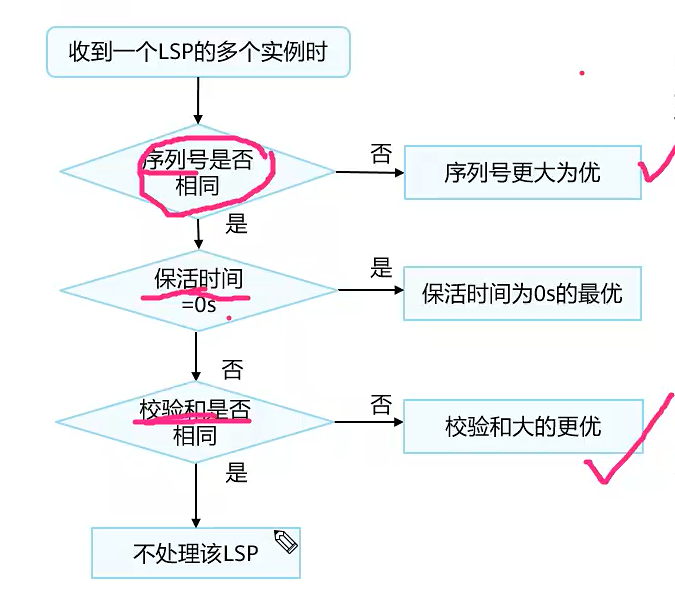

LSP条目的处理：
1.先比较序列号，值越大越优先
2.序列号相等，查看Age时间值
1.如果age不等于0，则不做比较
2.如果age等于0，则表示撤销一条LSP
3.如果age不等于0，查看chksum
chksum值越大越优先

• 保活时间 **=0 秒 ** → 选它！（这是 “撤销声明”，直接让旧信息失效）；
• 保活时间**≠0 秒** → 进入下一步比 “校验和”。

1. 先比较序列号，值越大越优先

可以把序列号想象成 “报告的版本号”。
比如：

• 设备 A 第一次发 “路况报告”，序列号是 1；
• 过了一会儿，路况变了，设备 A 更新报告，序列号变成 2；
• 其他设备收到这两个报告时，会自动选序列号大的（版本 2），因为它是更新的信息。

原理：序列号每次更新都会 + 1，越大说明信息越新，所以优先用新的。

2. 序列号相等时，看 Age（老化时间）

如果两个报告序列号一样（版本相同），就看 “报告的有效期”：

• 如果 Age≠0：说明报告还在有效期内，此时不用比较 Age（因为有效期内的同版本报告内容一致，没必要再比）。
• 如果 Age=0：说明这份报告已经 “失效作废” 了（相当于设备主动撤回这条信息）。比如设备 A 之前报告 “某条路通”，后来这条路断了，它就会发一个 Age=0 的同序列号报告，告诉大家 “之前那条信息作废了”。

3. Age≠0 时，看 Checksum（校验和）

如果序列号相同，且报告都在有效期内（Age≠0），就用 Checksum 来判断。
可以把 Checksum 想象成 “报告内容的指纹”：

• 内容完全一样的报告，指纹（Checksum）相同；
• 哪怕内容有一点点差别（比如路况细节改了），指纹就会变，而且通常新的指纹值会更大。

所以当两个报告版本相同、都有效，但内容可能有差异时，就选 Checksum 大的，因为它代表内容更新（或者说，协议规定用这种方式区分微调后的同版本报告）。



区域内如何计算拓扑与路由？

1.根据学习到的LSP，分析所有链路状态
[AR1]dis isis lsdb

                                Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
每条LSP的标识         序列号       校验和        保持时间      长度    功能bit
-------------------------------------------------------------------------------
0000.0000.0001.00-00* 0x0000000a   0x84fb        1190          102     0/0/0

0000.0000.0001   .00         -00          *
system-id    伪节点标识符  分片标识符  自身产生标识
伪节点标识符：如果为 .00 则标识该LSP为实节点LSP；如果为 .非0 则表示伪节点LSP
分片标识符：如果为 -00 则表示为不分片的LSP；如果为 -非0 则表示LSP分片

[AR1]display isis lsdb 0000.0000.0001.00-00 verbose   查看LSP的明细

                        Database information for ISIS(1)
--------------------------------

                          Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0001.00-00* 0x0000000c   0x865d        938           113     0/0/0
SOURCE       0000.0000.0001.00    AR1设备的实节点LSP
NLPID        IPV4
AREA ADDR    49.0001
INTF ADDR    10.1.12.1  自身的接口地址
INTF ADDR    1.1.1.1    自身的接口地址
INTF ADDR    10.1.13.1  自身的接口地址
NBR  ID      0000.0000.0002.00  COST: 10      邻居system-id标识，拓扑信息
NBR  ID      0000.0000.0003.01  COST: 10      邻居system-id标识，拓扑信息
IP-Internal  10.1.12.0       255.255.255.0    COST: 10      自身的路由信息
IP-Internal  1.1.1.1         255.255.255.255  COST: 0       自身的路由信息
IP-Internal  10.1.13.0       255.255.255.0    COST: 10      自身的路由信息

ISIS是拓扑 与 路由 分离的结构，单纯的路由变化 不会影响拓扑的结构
OSPF是拓扑与路由不分离的结构，如果1类、2类LSA 路由变化，则会重新计算拓扑

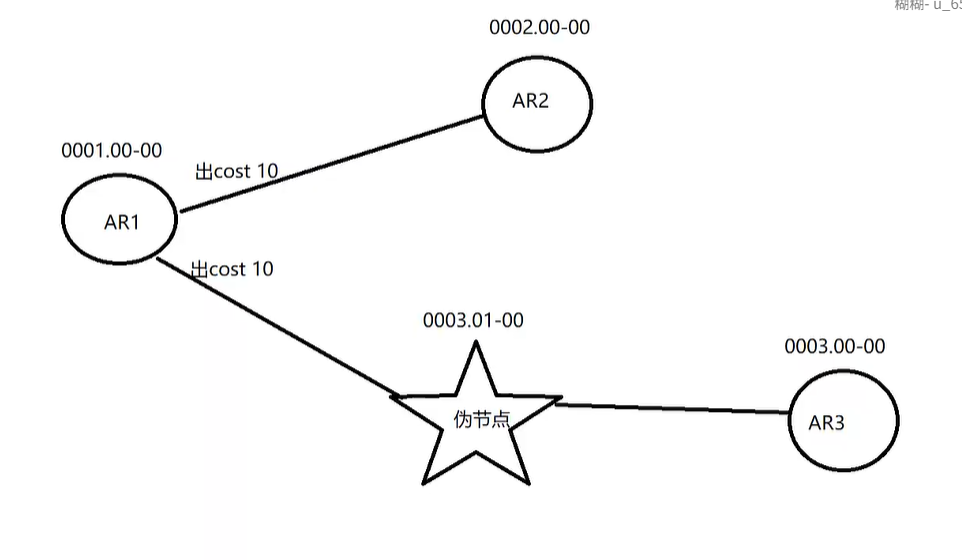

2.如何计算区域内的拓扑信息？
通过SPF算法

3.如何计算区域内的路由信息？

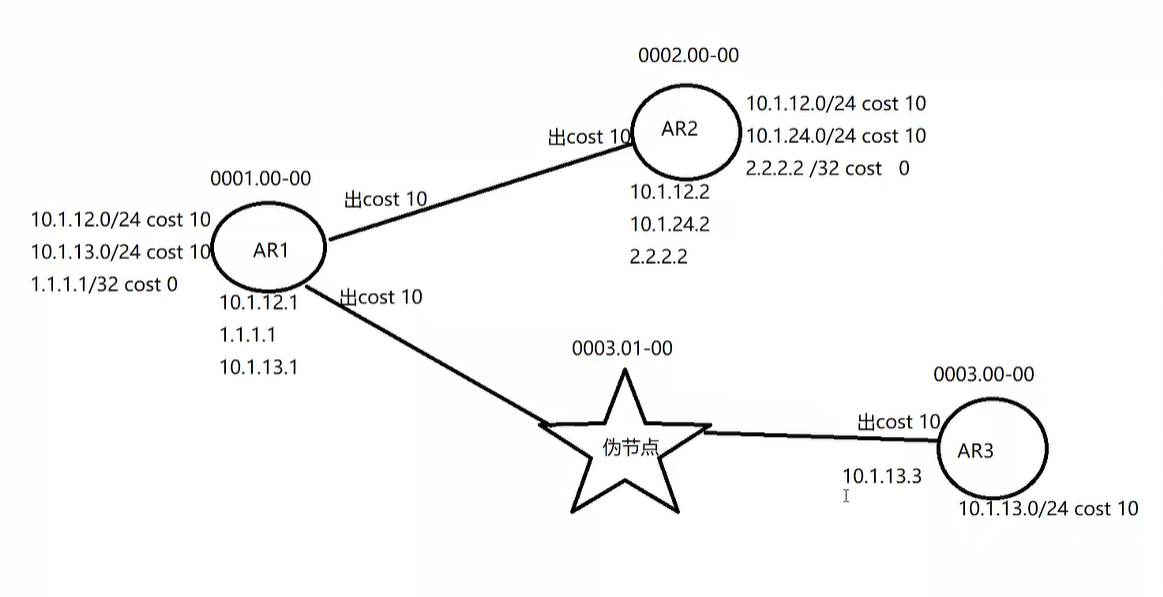

SPF算法计算出 拓扑树后，直接将路由信息当作叶子 挂载在拓扑节点上

 所有的链路开销默认都为10，路由的开销是迭加计算的

区域间如何计算路由？
1.L2设备如何计算L1设备的路由信息？
L1/2设备会将L1的路由信息 当作叶子 挂载在自身产生的L2-LSP上
路由信息挂载时，会携带明细的开销值
从L2设备视角看，该路由相当于是L1/2设备的路由信息

2.L1设备如何计算L2设备的路由信息？
L1设备组成的非骨干区域类似于OSPF的特殊区域
即L1设备通过缺省路由访问L2设备的路由信息
*L1设备的缺省路由如何得到？
L1设备收到L1/2设备产生的L1-LSP中 ATT bit置位为1
*L1/2的L1-LSP中ATT bit如何置位？
1.产生该L1-LSP的设备一定是 L1/2设备
2.L1/2设备存在L2的邻居关系
3.L1/2设备收到不同区域的L2-LSP

[AR1-isis-1]attached-bit avoid-learning  在L1设备上设置不根据ATT bit计算缺省路由
[AR2-isis-1]attached-bit advertise never  在L1/2设备上设置通过的L1-LSP不会将ATT bit置位

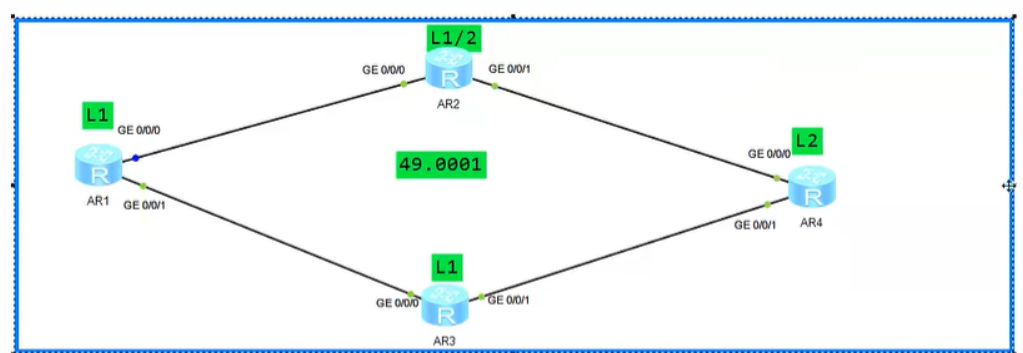

需要注意的是：AR2的G0/0/1口如果是L2这样它的叶子节点是不会挂载到AR2上去的，只有当AR2的G0/0/1口是L1-2的时候才会挂上去，因为有L1，此时pingAR4的G0/0/0口是可以通信的但是ping AR4的4.4.4.4不会通信，因为AR4（L1/2）没有设备收到不同区域的L2-LSP，ATT不会置位为1，所有AR1不会产生缺省路由

L1访问L2设备路由信息的次优问题：
L1设备通过ATT bit计算的缺省路由开销，都是到达L1/2设备的开销（只能计算到到达L1/2设备的开销，计算不了L1-2后面连接设备的开销，这样就导致了次优）
没有L2设备路由的明细开销，容易出现次优路径

如果解决次优路径？
1.修改链路开销
2.设置ATT bit 不置位（会影响备份链路的生成，不建议使用）
3.管理员手工配置静态路由，修改优先级值
*次优路径的形成，是因为计算了到达L1/2设备的缺省路由
如果通过明细路由访问，就不会存在次优了
*如何让L1设备学习L2设备的明细路由？
通过路由渗透实现
*什么是路由渗透？
就是L1/2设备上 执行L2路由 引入到 L1
[AR2-isis-1]import-route isis level-2 into level-1
多台L1/2设备，都要执行渗透

路由渗透会存在什么问题？
当L1和L2产生相同的LSP，L12设备会如何选择？
L1的LSP 优于 L2的LSP
当存在双L1/2设备，由一台执行渗透操作
另一台L1/2设备，就会学到L1 和 L2对应的LSP，会优选L2的LSP

  如果另一台L1/2设备优选L1的LSP，则会造成次优路径的问题

  ISIS对于渗透的路由执行优化，即设置相关的bit 可以让L1/2设备识别

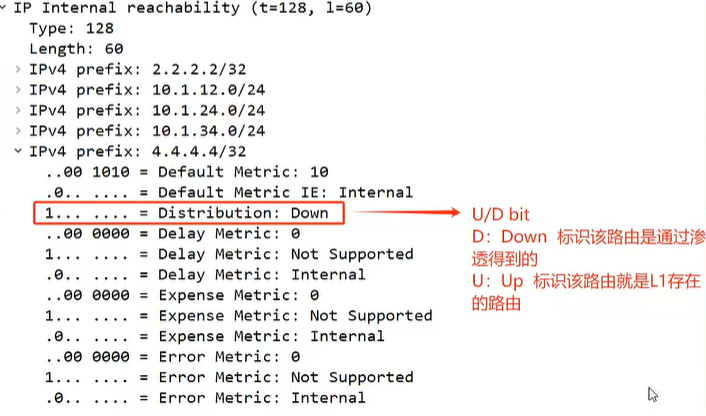

  *ISIS对于渗透的路由会添加U/D bit 置位

L2的LSP 优于 U/D bit置位的L1-LSP

*只有L1/2设备会查看 U/Dbit置位的L1-LSP
*如果L1/2设备学习到 U/Dbit置位的L1-LSP，但不存在对应的L2-LSP
L1/2设备会通过U/Dbit置位的L1-LSP 计算出路由
L1/2设备不会将U/Dbit置位的L1-LSP 当作叶子路由在L2的LSP上挂载

也就是AR2执行渗透了之后，AR1就能学到了，AR3也能学到4.4.4.4,但AR3不会泛洪给AR5了。

  *执行渗透的路由信息，在LSP中使用 *  标识
[AR3]dis isis lsdb 0000.0000.0002.00-00 level-1 verbose
LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0002.00-00  0x00000023   0xbb2         1179          162     1/0/0
IP-Internal* 4.4.4.4         255.255.255.255  COST: 10
IP-Internal* 10.1.34.0       255.255.255.0    COST: 20
IP-Internal  10.1.24.0       255.255.255.0    COST: 10
L1/2设备执行渗透后，不会将自身直连的路由 进行U/D bit置位 （看L1的信息）

  *L1/2设备一定不会使用ATT bit计算缺省路由

  *在L1/2设备渗透时，可以通过设置匹配项 渗透特定的路由信息
#
acl number 2000
rule 5 permit source 4.4.4.5 0
rule 10 permit source 4.4.4.4 0
[AR2]isis
[AR2-isis-1]import-route isis level-2 into level-1 filter-policy 2000

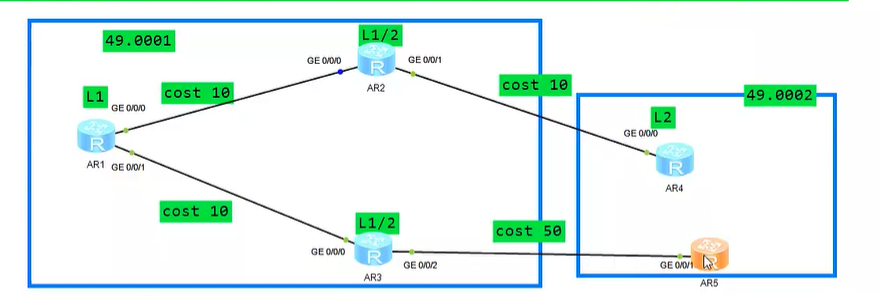

路由渗透形象版：

先给设备们分配 “角色”

把图里的设备想象成快递公司的转运站，规则如下：

• L1 设备（AR1）：小县城网点（只能在 “本县” 送货，对应 L1 区域，标识 49.0001 ）
• L1/2 设备（AR2、AR3）：地级市转运中心（既能给 “本县（L1）” 送货，也能给 “外地市（L2）” 转运，是 “区域边界” ）
• L2 设备（AR4）：外省总仓库（只能给 “外地市（L2）” 送货，对应另一个区域，标识 49.0002 ）

“路由渗透” 就像：地级市 AR2 说：“外省的货（L2 路由），我给小县城 AR1 也送一份！” （import-route isis level-2 into level-1 ）

场景 1：正常选路（AR3 选 L2 更优，没问题）

假设只有 AR2 干 “渗透”（给小县城 AR1 送外省货），另一地级市 AR3 会发生啥？

1. AR3 能收到 2 份 “外省货地址”：

   • L2 版地址：AR3 自己是 “地级市转运中心（L1/2）”，能直接通过 “外省专线（AR3 - AR4 链路）”，拿到 “外省总仓库 AR4” 的L2 版地址（走 “外地市正规流程” ）。
   • L1 版地址：因为 AR2 干了渗透，AR2 会把 “外省货地址” 包装成 “本县能懂的 L1 版”，传给小县城 AR1，而 AR3 作为 “地级市转运中心”，也能从 “本县链路（AR2 - AR3 的 L1 链路）”，拿到这份L1 版地址（相当于 “听小县城说有外省货” ）。

2. AR3 的选择：
   ISIS 规则是 **“外地市（L2）的地址比本县（L1）传的更靠谱”（L2 类型 LSP 优于 L1 ）。所以 AR3 会优先选 L2 版地址 **（直接走 AR3 - AR4 的 “外省专线” ），这是最快捷的！

场景 2：次优路径的 “坑”（假设规则反过来，L1 更优）

现在搞事情：假设规则变成 **“本县（L1）传的地址，比外地市（L2）更靠谱”**（模拟问题逻辑，实际 ISIS 是 L2 更优 ），此时：

• AR3 会优先选 “L1 版地址”（听小县城 AR1 说的 “渗透地址” ），路径就变成：AR3 → AR2 → AR4（绕了一圈小县城 ），而不是直接走 AR3 → AR4 的 “外省专线”！

这就离谱了 → 明明有更快的 “外省专线”，却因为规则乱了，绕路送货，多花时间、多走冤枉路（次优路径问题 ）！

回到真实 ISIS 规则（L2 优于 L1），理解 “渗透后可能的坑”

实际 ISIS 里，L2 类型 LSP 天生比 L1 更优（外地市转运中心的地址，比小县城传的更靠谱 ）。但如果有多台 L1/2 设备（比如 AR2、AR3 都干渗透 ），或者渗透配置乱了，就可能让设备 “confused（ confusion ）”：

• 比如两台 L1/2 设备都干渗透，会导致 L1 区域里 “重复传地址”，设备拿到一堆 LSP，选路时可能误判，绕路送货。
• 或者像你图里，只让 AR2 干渗透，AR3 没干，但 AR3 又能从 L1 侧拿到地址，就可能因为 “L2 和 L1 地址打架”，选到绕路的路径。

一句话总结

路由渗透是为了让 “小县城（L1）” 能收到 “外省货（L2 路由）”，但多台 “地级市转运中心（L1/2 设备）” 共存时，选路规则（L2 和 L1 谁更优）会影响送货路线。一旦规则乱了（或配置漏了 ），就会让设备 “放着近路不走，绕路送货” → 这就是次优路径问题！

现在再看拓扑图，是不是能脑补出 “AR3 绕路 AR2 送货” 的画面啦？核心就是L1/L2 设备选路规则冲突，导致流量走冤枉路～

当级别L1-2设备收到L1和L2同时产生的比如4.4.4.4路由的时候会选择L1的

当同时有俩个L1-2设备，只有一个L1-2设备做了渗透，那么L1-2设备不会选择L1的，而是会选择拓扑能计算到的L2设备，因为从L1-2做了渗透的路由Distribution:Down状态。

需要记住的命令：
