fpga高速接口汇总整理

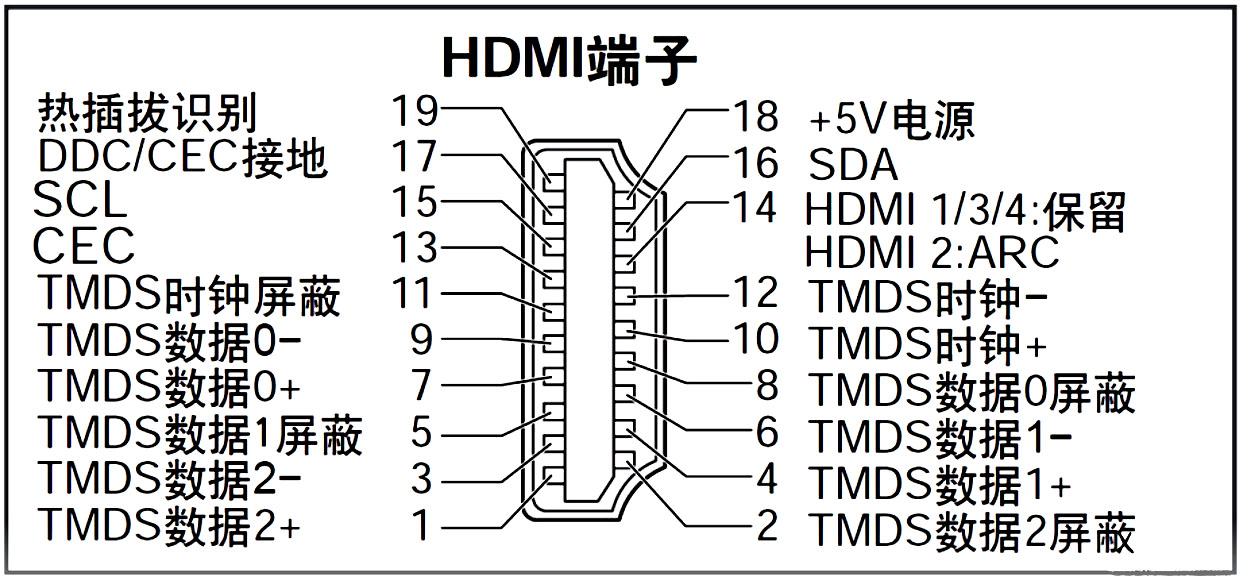

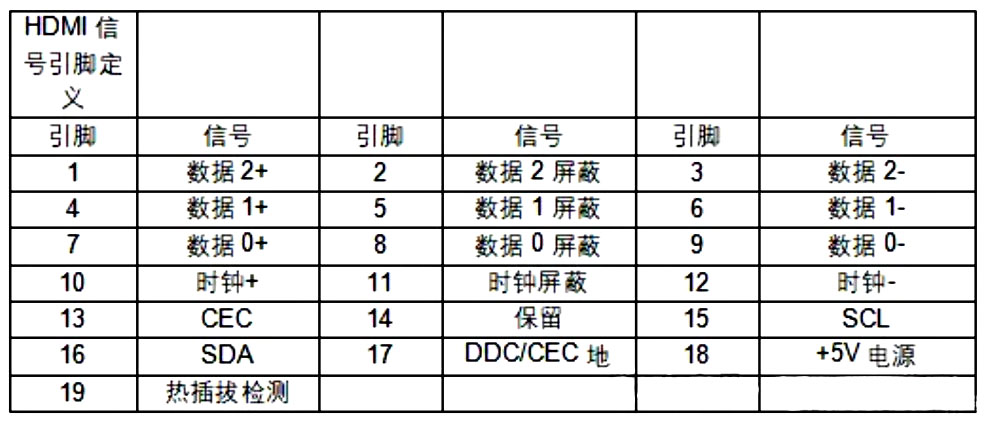

第一个:HDMI接口

在深入探讨TMDS（Transition Minimized Differential Signaling）通道的工作原理之前，我们应该先了解其名称中的每一个词的含义：

Transition ：指数字信号中0和1之间的转换，即从低电平到高电平或从高电平到低电平的变化。
Minimized ：最小化，指的是减少信号状态转换的次数。
Differential Signaling ：差分信号，通过两个相反的信号来传递信息。
TMDS使用了差分信号的传输方式，这种方式能够在差分线对之间传输一个信号的不同部分。具体来说，TMDS通道将输入的8位数据编码为10位数据，通过增加额外的控制位和校验位来最小化信号转换次数，同时保持数据完整性。这种编码方式能有效减少电磁干扰，并允许更高的数据传输速率。

辅助通道是HDMI系统中负责传输低速数据的通道，工作频率为400 kHz，它采用I2C协议进行通信。辅助通道的一个重要功能是传输EDID信息，该信息包含了设备的制造商、产品型号、支持的分辨率、视频格式和音频能力等信息。

辅助通道使用两条导线，一条是串行数据线（SDA），另一条是串行时钟线（SCL）。I2C协议定义了设备如何通过这两种信号线进行通信。EDID信息是通过辅助通道传递给HDMI源设备的，这样源设备才能了解接收端设备的能力，并据此调整输出信号。

热插拔协议对于保护HDMI接口和连接线缆至关重要。热插拔过程涉及到一系列信号交换，包括：

HPD（Hot Plug Detect）信号：用于检测连接状态的变化。
控制信号：用于启用或禁用TMDS通道。

表格2展示热插拔协议关键步骤和对应信号
步骤	描述	相关信号
检测HPD	接收端设备检测到HPD信号，表示有设备连接	HPD
检查电压	验证线缆连接是否稳定，电压是否在允许范围内	电源电压
启动状态机	启动HDMI协议的内部状态机，进行初始化	控制信号
等待就绪信号	等待接收端设备的准备就绪信号	就绪信号
允许数据传输	如果接收到就绪信号，则允许数据通过TMDS通道传输	TMDS通道

TMDS解码是编码的逆过程，它的目的是从经过传输的10位编码字符中还原出原始的8位数据字符，并且确保数据的完整性和正确性。我们将深入分析解码的过程和同步与恢复技术。

解码过程与信号恢复
TMDS解码过程始于接收端对差分信号的解码。接收端的解码器会通过特定的算法将接收到的10位编码字符转换回8位原始数据字符。在解码过程中，首先会检查并移除用于错误检测的奇偶校验位，然后根据TMDS的查找表将编码字符转换回原始数据。

信号恢复是指将编码过程中可能引入的任何失真最小化的过程。由于TMDS编码采用差分信号传输，因此可以有效地消除共模噪声。接收端的解码器会对差分信号进行分析，利用差分信号的差值来恢复原始信号，该过程能够抵御长距离传输中常见的信号损失和干扰。

解码中的同步与恢复技术
为了确保数据能够准确无误地传输和接收，TMDS解码中还包括了同步技术。同步是确保数据以正确的时间间隔和顺序到达接收端的关键。TMDS传输过程中会插入特定的同步字符，使得接收端能够检测到数据包的边界，并据此恢复原始数据的时序信息。

恢复技术还包括了时钟恢复，时钟恢复是通过分析接收到的数据流中的时钟信息来重建时钟信号。这是因为发送端在发送数据时，同步字符可以帮助接收端同步到发送端的时钟信号，从而在没有物理时钟连接的情况下重建时钟。

为了进一步增强数据传输的准确性，TMDS还会运用特定的恢复算法来处理在传输过程中可能出现的任何延迟和抖动。这些算法通过对数据流进行分析和调整，确保数据包能以正确的顺序和时间间隔被处理，从而实现数据的正确恢复。
