QML开发：画布元素

一、画布绘制（Canvas Paint）

  在 QML 中，画布绘制（Canvas Paint） 是指使用 Canvas 元素提供的 2D 绘图上下文（类似 HTML5 Canvas）对画布进行像素级绘制和渲染的过程。它允许你以程序化方式绘制图形、处理像素数据或制作动画，而不仅仅依赖 QML 内置的可视元素（如 Rectangle、Image 等）。
基于 Canvas 2D Context，可以：

• 绘制直线、曲线、矩形、圆形
• 渲染文字
• 创建渐变和图案
• 实现动态图形（配合定时器或动画）

适用场景：

• 绘制自定义控件
• 绘制图表、示意图
• 动态特效

基本语法：

import QtQuick 2.12
import QtQuick.Controls 2.12ApplicationWindow {visible: truewidth: 400height: 300title: "QML Canvas 示例"Canvas {id: myCanvasanchors.fill: parent// 当画布准备好绘制时触发onPaint: {var ctx = getContext("2d"); // 获取 2D 绘图上下文// 设置绘制颜色ctx.fillStyle = "lightblue";ctx.fillRect(0, 0, width, height); // 填充背景// 绘制红色矩形ctx.fillStyle = "red";ctx.fillRect(50, 50, 100, 80);// 绘制黑色边框矩形ctx.strokeStyle = "black";ctx.lineWidth = 2;ctx.strokeRect(200, 50, 100, 80);// 绘制圆ctx.beginPath();ctx.arc(150, 200, 50, 0, Math.PI * 2);ctx.fillStyle = "green";ctx.fill();// 绘制文字ctx.fillStyle = "black";ctx.font = "20px sans-serif";ctx.fillText("Hello Canvas", 100, 280);}Component.onCompleted: requestPaint() // 触发绘制}
}

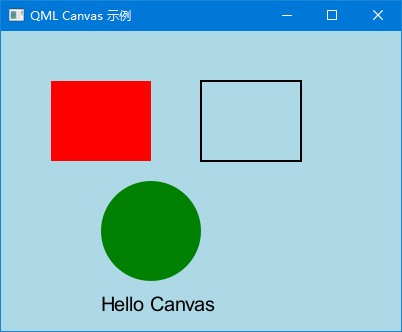

输出结果：

常用 API：

• fillRect(x, y, w, h)：绘制填充矩形
• strokeRect(x, y, w, h)：绘制矩形边框
• clearRect(x, y, w, h)：清除区域
• beginPath()：开始新路径
• moveTo(x, y)：移动画笔位置
• lineTo(x, y)：绘制直线
• arc(x, y, r, start, end)：绘制圆/弧
• fill()：填充路径
• stroke()：描边路径
• fillText(text, x, y)：绘制文字
• strokeText(text, x, y)：描边文字
• drawImage(img, x, y)：绘制图片

样式属性：

• fillStyle：填充颜色或渐变
• strokeStyle：边框颜色
• lineWidth：线宽
• font：字体样式

动态绘制（动画）
Canvas 本身不会自动重绘，需要手动调用：

requestPaint()

来触发 onPaint。

示例：绘制一个移动的圆

Canvas {id: canvasanchors.fill: parentproperty int posX: 50Timer {interval: 16 // 约 60 FPSrunning: truerepeat: trueonTriggered: {canvas.posX += 2if (canvas.posX > canvas.width) canvas.posX = 0canvas.requestPaint()}}onPaint: {var ctx = getContext("2d");ctx.clearRect(0, 0, width, height);ctx.beginPath();ctx.arc(posX, height / 2, 30, 0, Math.PI * 2);ctx.fillStyle = "orange";ctx.fill();}
}

效果：一个橙色的圆不断从左向右移动。

注意事项：

• 性能：Canvas 在 QML 中性能比 OpenGL 或 ShaderEffect 弱，不适合非常高频复杂绘制。
• 重绘机制：必须手动 requestPaint() 才会触发绘制。
• 分辨率：在高 DPI 屏幕下，可根据 Canvas.devicePixelRatio 调整绘制尺寸。
• 图像缓存：对于频繁绘制的背景图，可以先绘制到离屏 Canvas，再重复绘制，提高性能。

二、渐变（Gradients）

  在 QML 的 Canvas 元素中，渐变（Gradients） 是通过 CanvasRenderingContext2D 提供的 createLinearGradient() 和 createRadialGradient() 方法来创建的，它们和 HTML5 Canvas API 是一致的。

2.1 概念
渐变是一种平滑的颜色过渡效果，可以用作 填充（fillStyle） 或 描边（strokeStyle）。QML Canvas 支持两种主要渐变：

• 线性渐变（Linear Gradient）：颜色沿直线方向变化
• 径向渐变（Radial Gradient）：颜色沿圆心向外变化

2.2 线性渐变

var gradient = ctx.createLinearGradient(x0, y0, x1, y1)

• (x0, y0) → 渐变起点
• (x1, y1) → 渐变终点

2.3 径向渐变

var gradient = ctx.createRadialGradient(x0, y0, r0, x1, y1, r1)

• (x0, y0, r0) → 内圆（中心和半径）
• (x1, y1, r1) → 外圆（中心和半径）

添加颜色断点：

gradient.addColorStop(offset, color)

• offset：0.0 ~ 1.0（表示渐变的相对位置）
• color：CSS 样式颜色（如 “red”, “#FF0000”, “rgba(255,0,0,0.5)”）

2.4 示例
线性渐变：

import QtQuick 2.12Canvas {width: 300; height: 200onPaint: {var ctx = getContext("2d")var grad = ctx.createLinearGradient(0, 0, width, 0)grad.addColorStop(0, "red")grad.addColorStop(1, "blue")ctx.fillStyle = gradctx.fillRect(0, 0, width, height)}
}

径向渐变：

Canvas {width: 300; height: 200onPaint: {var ctx = getContext("2d")var grad = ctx.createRadialGradient(150, 100, 20, 150, 100, 100)grad.addColorStop(0, "yellow")grad.addColorStop(1, "green")ctx.fillStyle = gradctx.fillRect(0, 0, width, height)}
}

注意事项：

• 渐变是绘图样式，要先创建渐变对象，再赋值给 fillStyle 或 strokeStyle 才有效。
• addColorStop() 的顺序影响最终效果（会按 offset 排序）。
• 在 QML Canvas 中，性能比 QML 原生 Rectangle { gradient: Gradient {…} } 稍低，因为它是脚本绘制。

三、阴影（Shadows）

2.1 概念
阴影可以给 Canvas 上绘制的形状或文字添加投影效果，增强立体感。
主要作用于：

• fillRect, strokeRect 等矩形
• arc 绘制的圆形
• fillText / strokeText 绘制的文字

阴影不会改变形状本身，只是增加一层投影。

2.2 属性说明
Canvas 中的阴影由以下 3 个属性控制：

• shadowColor：阴影颜色，支持 CSS 颜色，例如 “rgba(0,0,0,0.5)”
• shadowOffsetX：阴影水平偏移量（像素），正值向右，负值向左
• shadowOffsetY：阴影垂直偏移量（像素），正值向下，负值向上
• shadowBlur：阴影模糊半径（像素），越大越柔和

2.3 示例
矩形阴影：

Canvas {width: 300height: 200onPaint: {var ctx = getContext("2d")// 设置阴影ctx.shadowColor = "rgba(0,0,0,0.5)"ctx.shadowOffsetX = 10ctx.shadowOffsetY = 10ctx.shadowBlur = 15// 绘制矩形ctx.fillStyle = "orange"ctx.fillRect(50, 50, 100, 80)}
}

文字阴影：

Canvas {width: 300height: 200onPaint: {var ctx = getContext("2d")ctx.font = "30px sans-serif"ctx.fillStyle = "blue"ctx.shadowColor = "rgba(0,0,0,0.7)"ctx.shadowOffsetX = 4ctx.shadowOffsetY = 4ctx.shadowBlur = 5ctx.fillText("Hello Shadows", 50, 100)}
}

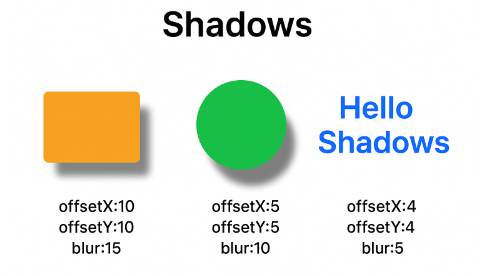

QML Canvas 阴影效果彩色示意图：

注意事项：
阴影作用域：

• 阴影是上下文属性，设置后会作用于后续绘制的所有图形，直到被覆盖或重置。
• 如果想只给特定图形加阴影，可以在绘制前后分别保存/恢复上下文：

ctx.save()
ctx.shadowColor = "rgba(0,0,0,0.5)"
ctx.fillRect(50,50,100,80)
ctx.restore()

性能：阴影和模糊会增加绘制开销，尤其在动画场景下。
透明度：阴影颜色透明度越高，投影越柔和。

四、图片（Images）

  在 QML 中，Image 是最常用的显示图片的元素，它非常灵活，可以在画布（Canvas）或者普通界面中使用。下面我给你详细整理 Image 的使用方法、属性和技巧。

4.1 基本用法

Image {id: myImagesource: "images/picture.png"   // 图片路径width: 200height: 150fillMode: Image.PreserveAspectFit  // 保持宽高比缩放
}

4.2 常用属性

• source：图片文件路径，可以是相对路径或 URL
• width / height：图片显示的尺寸
• fillMode：缩放方式：Stretch / PreserveAspectFit / PreserveAspectCrop
• smooth：是否启用平滑缩放（默认 true）
• opacity：透明度（0~1）
• visible：是否显示
• layer.enabled：可启用图层渲染，实现旋转、阴影等效果

4.3 缩放方式

• Image.Stretch：拉伸填充，不保持比例
• Image.PreserveAspectFit：保持比例，整个图片显示在区域内
• Image.PreserveAspectCrop：保持比例，可能裁剪超出区域的部分

Image {source: "images/picture.png"width: 300height: 200fillMode: Image.PreserveAspectCrop
}

4.4 动态加载图片

Image {id: dynamicImagewidth: 200height: 200
}Button {text: "加载图片"onClicked: dynamicImage.source = "images/new_image.png"
}

4.5 使用 Image 与 Canvas 配合
如果你在 Canvas 上绘图，但需要显示图片，可以用 context.drawImage：

Canvas {id: canvaswidth: 400height: 300onPaint: {var ctx = getContext("2d")var img = new Image()img.src = "images/picture.png"img.onload = function() {ctx.drawImage(img, 0, 0, canvas.width, canvas.height)}}
}

注意：Canvas 绘制时，Image 是 JS 对象，需要等待 onload 事件

4.6 图片替换与缓存

• QML Image 会自动缓存图片，提高性能
• 可通过 cache: false 禁用缓存，适合动态图片频繁变化的情况

Image {source: "images/live.png"cache: false
}

五、变换（Transform）

5.1 Canvas 上的转换（2D context）
Canvas 提供类似 HTML5 Canvas 的 2D API，通过 context 可以进行转换：

• translate(x, y)：平移坐标系，将原点移动到 (x, y)
• rotate(angle)：旋转坐标系，角度为弧度
• scale(sx, sy)：缩放坐标系，sx / sy 为水平/垂直缩放比例
• transform(a, b, c, d, e, f)：复合变换，直接设置变换矩阵
• setTransform(a, b, c, d, e, f)：重置变换矩阵为指定矩阵
• save() / restore()：保存/恢复当前坐标系状态

5.2 示例：平移、旋转、缩放

Canvas {id: canvaswidth: 400height: 300onPaint: {var ctx = getContext("2d")ctx.clearRect(0, 0, width, height)// 保存状态ctx.save()// 平移到画布中心ctx.translate(width/2, height/2)// 旋转 45 度ctx.rotate(Math.PI / 4)// 缩放ctx.scale(1.5, 1.5)// 绘制矩形ctx.fillStyle = "skyblue"ctx.fillRect(-50, -25, 100, 50)// 恢复状态ctx.restore()}
}

注意：Canvas 的变换是累积的，每次操作都会影响后续绘制，所以常用 save() 和 restore() 控制局部变换。

5.3 对 Image 的变换

Canvas {id: canvaswidth: 400height: 300onPaint: {var ctx = getContext("2d")var img = new Image()img.src = "images/picture.png"img.onload = function() {ctx.save()ctx.translate(200, 150)ctx.rotate(Math.PI / 6)ctx.scale(0.8, 0.8)ctx.drawImage(img, -img.width/2, -img.height/2)ctx.restore()}}
}

这里先平移到中心，再旋转、缩放，然后绘制图片，最后 restore() 复原坐标系。

5.4 QML 元素层级的变换
如果不使用 Canvas，而直接操作 Image、Rectangle 等 QML 元素，也可以用 Transform：

Image {source: "images/picture.png"anchors.centerIn: parenttransform: Rotation {origin.x: width/2origin.y: height/2angle: 45}
}

使用技巧:：

• 中心旋转：旋转前先 translate 到中心，绘制后 translate 回去
• 组合变换顺序：变换顺序影响结果（先平移再旋转 vs 先旋转再平移）
• 局部变换：save() / restore()（Canvas）或单独元素 transform（QML）
• 动画变换：可用 NumberAnimation 或 RotationAnimation 对属性如 angle、scale 动态变化

六、组合模式（Composition Mode）

6.1 什么是组合模式
  在 QML Canvas（即 HTML5 Canvas 的 API 接口）中，globalCompositeOperation 决定了新绘制的形状（source）如何与已有画布内容（destination）进行像素级混合。它的本质是一个 像素合成公式，类似 Photoshop、Illustrator 里的“混合模式”。

6.2 常用组合模式分类
常规叠加模式：

• source-over：默认值，新图形画在旧图形上面（常规绘制）
• destination-over：新图形画在旧图形下面

覆盖与替换：

• copy：只保留新图形，清空旧内容
• destination：保留旧图形，忽略新图形

相交/相减模式：

• source-in：只保留新图形与旧图形重叠部分
• destination-in：只保留旧图形与新图形重叠部分
• source-out：只保留新图形中与旧图形不重叠部分
• destination-out：只保留旧图形中与新图形不重叠部分
• xor：只保留新旧图形不重叠部分

混色模式：

• lighter：颜色相加，变亮
• multiply：颜色相乘，变暗
• screen：反相相乘，变亮
• overlay：叠加：暗的更暗，亮的更亮
• darken：取新旧颜色的较暗值
• lighten：取新旧颜色的较亮值

6.3 使用示例

import QtQuick 2.12
import QtQuick.Window 2.12Window {width: 400height: 300visible: truetitle: "QML Canvas 组合模式"Canvas {id: canvasanchors.fill: parentonPaint: {var ctx = getContext("2d");// 清空画布ctx.clearRect(0, 0, width, height);// 画第一个矩形ctx.fillStyle = "blue";ctx.fillRect(50, 50, 150, 150);// 设置组合模式ctx.globalCompositeOperation = "lighter"; // 可替换为 multiply, source-over 等// 画第二个矩形ctx.fillStyle = "red";ctx.fillRect(100, 100, 150, 150);}}
}

输出结果：

使用技巧与场景：

• 遮罩效果：source-in、destination-in
• 擦除（橡皮擦）：destination-out
• 高光/发光效果：lighter
• 变暗阴影：multiply
• 渐变融合：screen、overlay
• 只显示交集：source-in

注意事项：

• 默认模式是 source-over，其他模式需要显式设置。
• 组合模式会影响后续绘制，建议在需要的地方设置，用完恢复：

ctx.globalCompositeOperation = "source-over"; // 恢复默认

QML Canvas 组合模式效果对照图：

七、像素缓冲（Pixels Buffer）

7.1 什么是像素缓冲
定义：像素缓冲就是一块连续的内存，用来存储图像中每个像素的颜色信息。每个像素通常包含 红、绿、蓝（RGB），有时还包含 透明度（Alpha）。

访问方式：通过 Canvas.getContext(“2d”).getImageData() 获取像素数据。

存储方式：

• 按行排列：像素数据通常按行从左到右，从上到下排列。
• 按通道排列：RGB：每个像素 3 字节（Red, Green, Blue）；RGBA：每个像素 4 字节（Red, Green, Blue, Alpha）
• 灰度图像：每个像素 1 字节

常见类型：

• uint8_t* 或 uchar*（每通道 8 位）
• uint16_t*（高精度图像，如医学图像或深度图）
• float*（HDR 或科学计算图像）

7.2 像素缓冲的用途

• 自定义绘制：可以按像素修改画布，例如绘制渐变、生成噪声、绘制动态效果。
• 图像处理：滤镜、卷积、灰度化、反转颜色等都可以直接修改像素缓冲实现。
• 动画渲染：在 onFrameSwapped 或定时器中不断修改像素缓冲实现像素级动画。
• 数据可视化：将外部数组（如热力图、深度图）映射到画布像素缓冲显示。

7.3 基本使用示例
以 C++/Qt 为例，使用 QImage 直接操作像素缓冲：

int width = 100;
int height = 100;// 创建一个RGBA格式的图像
QImage image(width, height, QImage::Format_RGBA8888);// 获取像素缓冲
uchar* buffer = image.bits();
int bytesPerLine = image.bytesPerLine(); // 每行的字节数// 填充像素缓冲
for (int y = 0; y < height; ++y) {uchar* line = buffer + y * bytesPerLine;for (int x = 0; x < width; ++x) {int index = x * 4; // RGBAline[index + 0] = 255; // Rline[index + 1] = 0;   // Gline[index + 2] = 0;   // Bline[index + 3] = 255; // A}
}// 绘制到QWidget
QPainter painter(this);
painter.drawImage(0, 0, image);

示例：QML Canvas 修改像素颜色：

import QtQuick 2.12
import QtQuick.Window 2.12Window {visible: truewidth: 200height: 200title: "Canvas Pixel Buffer 示例"Canvas {id: canvasanchors.fill: parentwidth: 100height: 100onPaint: {var ctx = getContext("2d");// 填充黑色背景ctx.fillStyle = "black";ctx.fillRect(0, 0, width, height);// 获取像素缓冲var imageData = ctx.getImageData(0, 0, width, height);var pixels = imageData.data;// 左上角 50x50 红色for (var y = 0; y < 50; y++) {for (var x = 0; x < 50; x++) {var index = (y * width + x) * 4;pixels[index] = 255;     // Rpixels[index + 1] = 0;   // Gpixels[index + 2] = 0;   // Bpixels[index + 3] = 255; // A}}// 写回画布ctx.putImageData(imageData, 0, 0);}// 确保 Canvas 完成初始化后触发绘制Component.onCompleted: requestPaint()}
}

说明：

• getImageData(x, y, width, height) 获取指定区域的像素缓冲。
• Uint8ClampedArray 确保像素值在 0~255 范围内。
• 修改后需要 putImageData 才能刷新画布。

注意事项：

• 性能问题：getImageData 和 putImageData 在大画布上频繁调用会比较慢。优化方法：尽量只修改需要的区域。另外也可以使用 WebGL Canvas 或 Shader 进行 GPU 加速。
• 透明度处理：Alpha 值 0 表示完全透明，255 表示完全不透明。
• 数组索引：index = (y * width + x) * 4，千万不要漏乘 4，否则颜色会错乱。
• 浮点计算：像素值必须是整数，使用 Uint8ClampedArray 自动截断。

7.4 像素缓冲的内存布局
假设画布宽度是 width，像素缓冲是 Uint8ClampedArray，每个像素有 4 个通道：

pixels = [R0, G0, B0, A0,   R1, G1, B1, A1,   R2, G2, B2, A2, ...R(width), G(width), B(width), A(width), ......
]

• 每行有 width 个像素，每个像素 4 个字节
• 所以第 y 行第 x 列的像素在数组中的起始索引为：index=y×width×4+x×4

也可以写成：

index = (y * width + x) * 4

• y * width → 第 y 行有多少个像素
• • x → 第 x 列
• • 4 → 每个像素有 4 个字节（R,G,B,A）

示例：
假设画布 3x2（宽3，高2）：

行0: pix0, pix1, pix2
行1: pix3, pix4, pix5

每个像素 4 字节，那么缓冲数组就是：

[ R0,G0,B0,A0,  R1,G1,B1,A1,  R2,G2,B2,A2,  R3,G3,B3,A3,  R4,G4,B4,A4,  R5,G5,B5,A5 ]

• 第 1 行第 2 列（y=0,x=1）的索引：index=(0∗3+1)∗4=4；对应 R1 的位置。
• 第 2 行第 3 列（y=1,x=2）的索引：index=(1∗3+2)∗4=20；对应 R5 的位置。

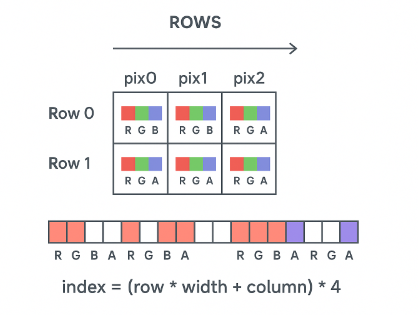

像素缓冲数组示意图：
