【电气】NPN与PNP

1、NPN与PNP

一句话总结：

• NPN：电流从 C（集电极）→ B（基极）→ E（发射极），用 正电压 控制。

• PNP：电流从 E（发射极）→ B（基极）→ C（集电极），用 负电压 控制。

• NPN：电流从集电极（C）流入，发射极（E）流出。

      记忆：NPN = Need Positive to turn on（需要正电压导通）。

  PNP：电流从发射极（E）流入，集电极（C）流出。

      记忆：PNP = Pulls Negative to turn on（需要负电压导通）。

• NPN： 电流是由 基极和集电极 进来 最后汇总 流入 发射极。

  PNP：发射极 流入 基极和集电极 流出。

•

（1）NPN三极管

    如何导通？
    基极（B）比发射极（E）高至少0.7V（硅管），形成电流路径：C→B→E。

    特点：

        像“水龙头”：基极电流（I_B）控制集电极电流（I_C）。

        适合接在电路的低边（靠近GND）。

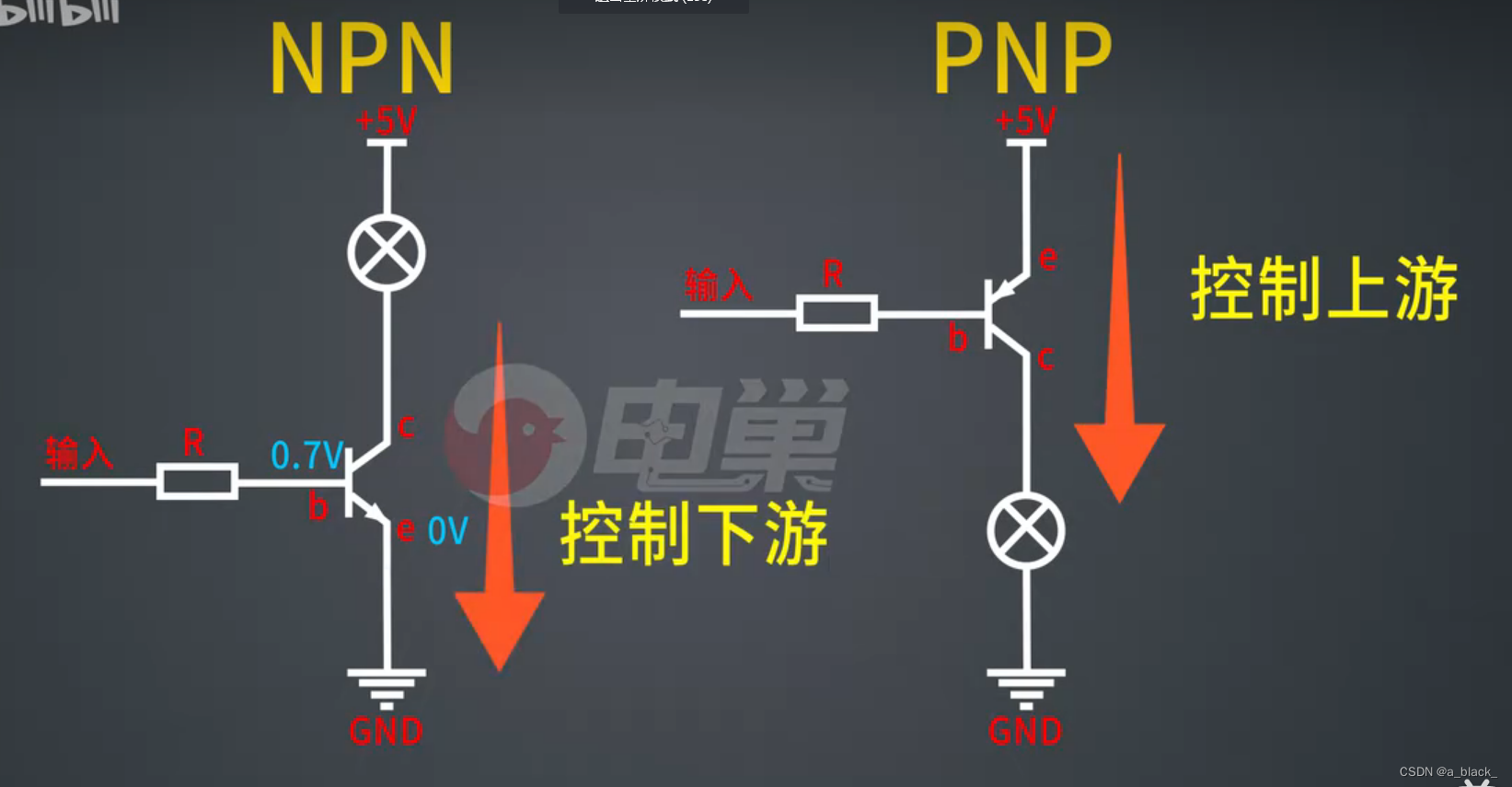

VCC  |  [负载]  |  C  NPN (B→控制信号)  E  |  GND

（2）PNP三极管

• 如何导通？
  基极（B）比发射极（E）低至少0.7V（硅管），形成电流路径：E→B→C。

• 特点：

  • 像“抽水泵”：基极电压比发射极更低才能导通。

  • 适合接在电路的高边（靠近VCC）。

 VCC  |  E  PNP (B→控制信号)  C  |  [负载]  |  GND

记忆技巧

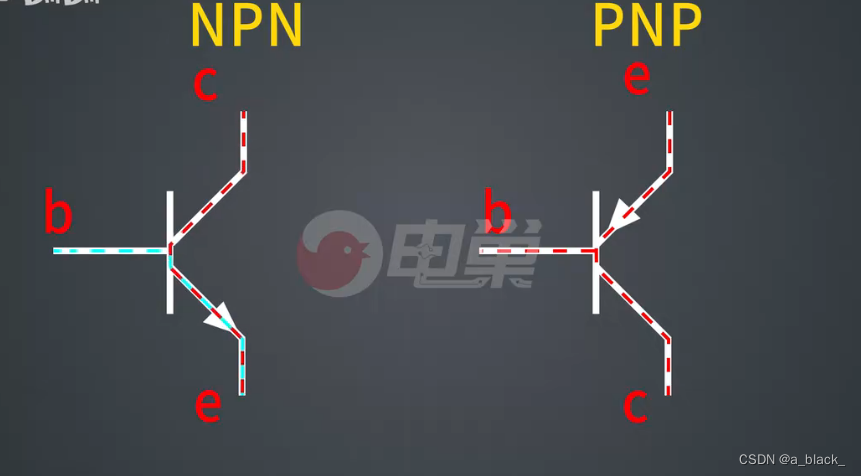

1. 箭头方向：

   • NPN箭头向外（E→外）。

   • PNP箭头向内（E→内）。

2. 电压极性：

   • NPN：B比E高0.7V。

   • PNP：B比E低0.7V。

3. 口诀：

   • “NPN，正电压；PNP，负电压。”

电路用法：

NPN：三极管一般在负载下面。

如果放在下面可以不可以呢？

答：不可以 因为灯泡存在电阻 根据串联分压原则 会分一部分电压会使基极导通电压增大  NPN型三极管 基极比发射极高0.7V(或者0.3V)才能导通，灯泡在集电极上面 发射极直接接地，电压为0V 基极只要有0.7V电压就能导通。要是灯泡在发射极下面，此时灯泡会分去0.3V电压，那么基极导通就得1V的电压（如果灯泡的阻值发生变化那么基极电压也得变化灯泡才能点亮，这是不合理的）

PNP：三极管一般在负载上面。
