1、概述
该文档主要是呈现USRP7440的RFSOC中的ADC/DAC测试性能，用于记录本产品的指标，方便为后续使用指导测试结果。
2、ADC功能测试
2.1 ADC测试方法与关注指标
信号源输出通过一个滤波器后连接至RX输入接口，信号源输出不同频率的单音信号，ADC采集并绘制频谱，通过测控软件测量出ADC性能指标，包括SFDR、SNR、NSD、THD等。
这里加滤波器的主要作用是尽量排除信号源的谐波和噪声对测试结果的影响。
2.2 上板测试结果
2.2.1 中心频点180MHz

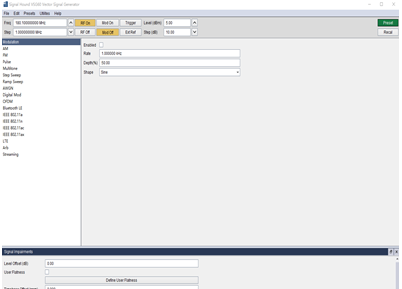

信号源输出频率为180MHz、幅度为5dBm的单音信号。
选用滤波器规格为：中心频率165-175MHz，带宽MHz。
ADC采集设置如下图所示。

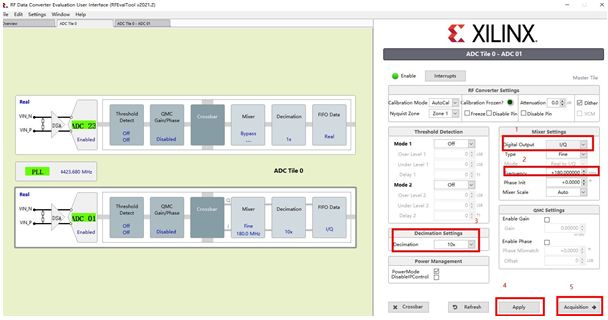

测试方法需要Digital Output 设置为 I/Q模式，Frequency 为NCO输入的频率值，Decimation 10x，如下图所示。
输入信号 180.1MHz ,功率为5dbm 。
输出如下图，软件和直采不一样，软件主要查看波形。
2.2.2 中心频点500MHZ

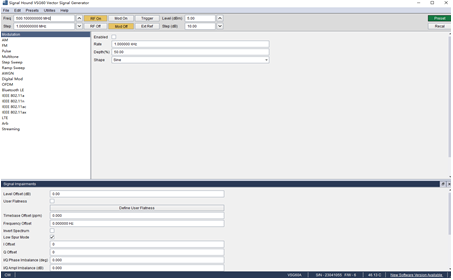

信号源输出频率为500MHz、幅度为5dBm的单音信号。
选用滤波器规格为：LPF 675MH 的滤波器。

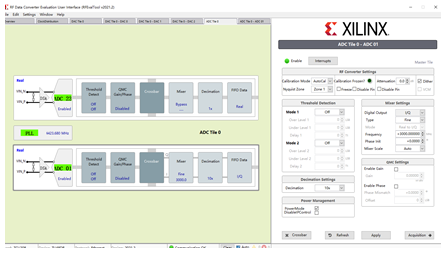

ADC采集设置如下图所示。
输入信号 500.1MHz ,功率为5dbm 。

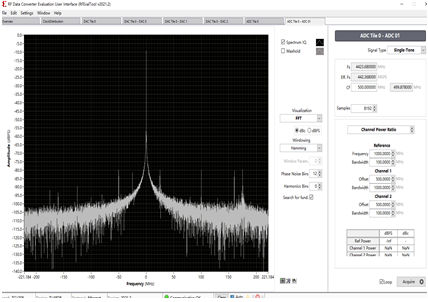

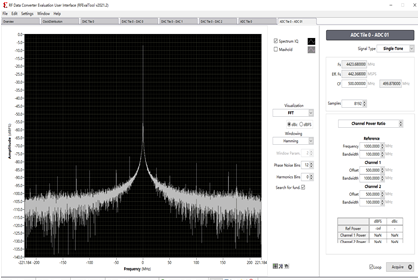

输出如下图。
2.2.3 中心频点1GHz

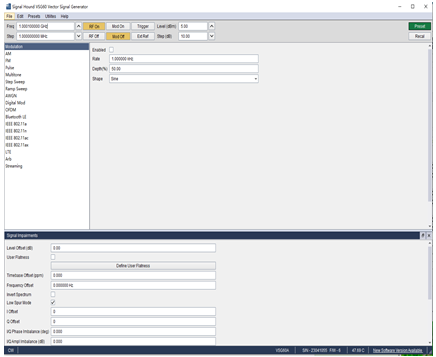

信号源输出频率为1.0001GHz、幅度为5dBm的单音信号。
选用滤波器规格为：LPF 1012.5MH 的滤波器。

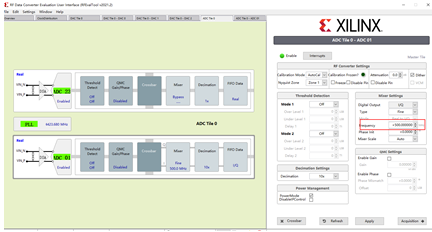

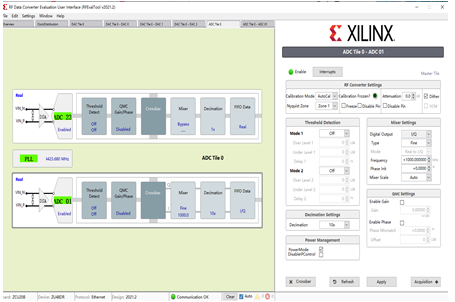

ADC采集设置如下图所示。
输入信号。

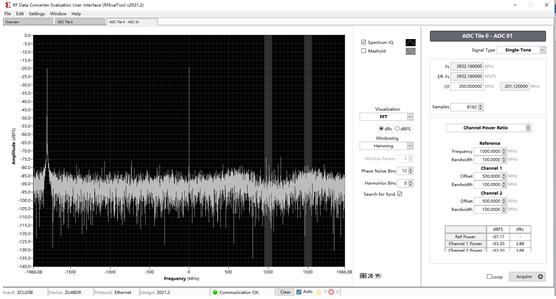

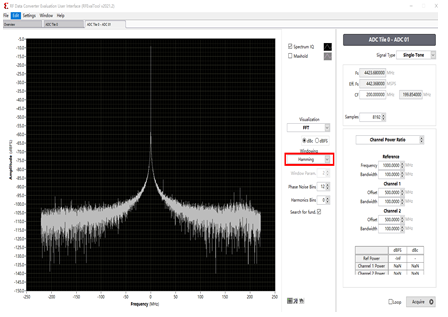

输出频谱。
2.2.4 中心频点3GHz

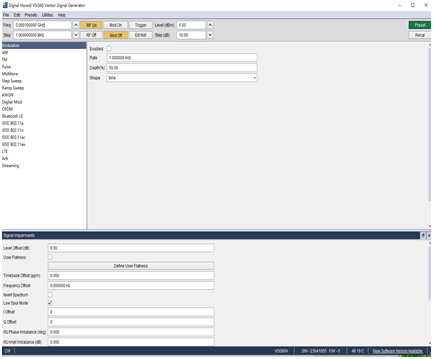

信号源输出频率为3000MHz、幅度为5dBm的单音信号。
选用滤波器规格为：3417.18MHZ。
ADC采集信号设置如下图所示。
2.2.5 中心频点5GHz

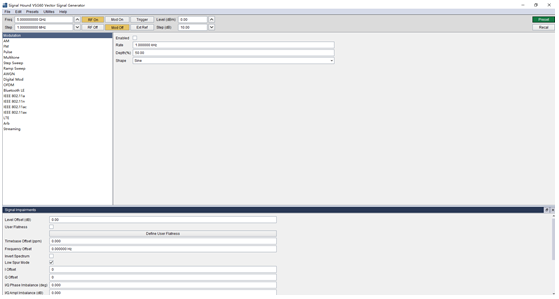

信号源输出频率为5000MHz、幅度为0dBm的单音信号。
无滤波器。

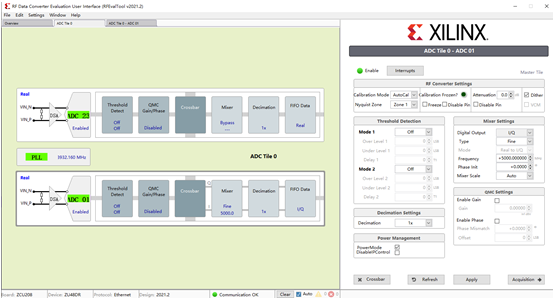

ADC采集信号设置如下图所示。
输入信号源。
输出频谱。
