外部中断寄存器的实现-库函数版（STC8）

news 2025/8/13 9:59:47

基于STC8单片机的外部中断应用指南：

在嵌入式系统中，外部中断是处理突发事件的关键机制。当设备需要对外部信号（如按键触发、传感器状态变化）做出快速响应时，外部中断能让单片机从休眠或常规任务中立即切换到特定处理程序，这比轮询方式更高效。

一、STC8外部中断的核心特性

STC8系列单片机（如STC8H8K64U、STC8H1K08等）提供了丰富的外部中断资源，相比传统8051单片机有显著增强：

  • 多中断源：支持4-8个外部中断引脚（因型号而异），如INT0、INT1、INT2…，可灵活分配到不同GPIO口。
  • 触发方式：每个外部中断可独立配置为低电平触发或下降沿触发（部分型号支持上升沿触发）。
  • 优先级管理：支持中断优先级设置，可实现多中断源的嵌套响应。
  • 映射功能：通过P_SW2等特殊功能寄存器，可将中断源映射到不同引脚，极大提升硬件设计灵活性。

以STC8H8K64U为例，其外部中断0（INT0）可映射到P3.2、P3.3、P5.4等多个引脚，这种引脚重映射能力让PCB布局更加自由。

二、外部中断的工作原理

外部中断的本质是硬件触发的程序跳转。当外部信号满足预设条件（如电平变化）时，单片机立即暂停当前任务，保存现场后跳转到中断服务程序（ISR），执行完毕后再返回原程序继续运行。

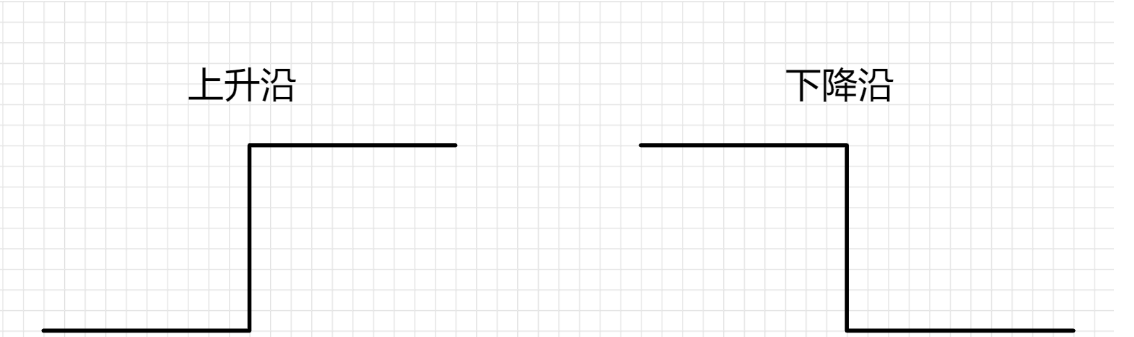

在这里插入图片描述

关键时序流程：

  1. 外部信号在中断引脚产生有效触发（如从高电平变为低电平）；
  2. 单片机检测到触发信号，置位中断请求标志；
  3. 若中断允许位已开启，且无更高优先级中断正在执行，CPU响应中断；
  4. 自动保存断点地址，跳转到对应中断向量地址（如INT0的向量地址为0x03）；
  5. 执行中断服务程序，结束前需手动清除中断标志；
  6. 恢复现场，返回断点处继续执行原程序。

三、硬件设计：外部中断的信号处理

外部中断引脚的硬件设计需注意信号稳定性和抗干扰性，以按键触发为例：

典型电路设计

  • 上拉电阻：若使用内部上拉，可通过寄存器配置（如P3PU寄存器）；若外部上拉，建议选用10kΩ电阻连接到VCC。
  • 消抖电路：机械按键需并联104（0.1μF）电容消除弹跳干扰，或通过软件延时消抖（后文代码会体现）。
  • 保护措施：对于工业环境，可增加TVS管或稳压管防止尖峰电压损坏引脚。

引脚选择建议

  • 优先使用具有外部中断功能的引脚（参考数据手册的"引脚功能表"）；
  • 避免与SPI、I2C等高速通信引脚共用，防止中断频繁触发影响通信；
  • 若需多个中断源，合理分配优先级（如紧急报警信号设为高优先级）。

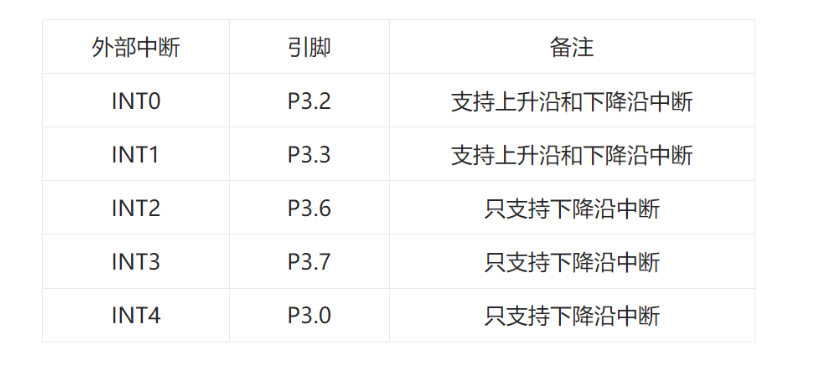

    在这里插入图片描述

四、软件实现：从寄存器配置到中断服务

STC8的外部中断配置主要涉及中断允许寄存器、触发方式寄存器和引脚映射寄存器。以下以STC8H1K08的INT0为例，演示完整实现流程。

1. 寄存器定义（头文件）// 寄存器定义（根据具体型号调整）

#include    "GPIO.h"
#include	"Delay.h"
#include 	"UART.h"	// 串口配置 UART_Configuration
#include 	"NVIC.h"	// 中断初始化NVIC_UART1_Init
#include 	"Switch.h"  // 引脚切换 UART1_SW_P30_P31
#include	"Exti.h"

2. 外部中断初始化(INT) - 官方库函数的初始化函数

void	Exti_config(void)
{EXTI_InitTypeDef	Exti_InitStructure;							//结构定义// ==================INT0  P32======================Exti_InitStructure.EXTI_Mode      = EXT_MODE_RiseFall;//中断模式,   EXT_MODE_RiseFall,EXT_MODE_FallExt_Inilize(EXT_INT0,&Exti_InitStructure);				//初始化NVIC_INT0_Init(ENABLE,Priority_0);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3// ==================INT3  P37======================Exti_InitStructure.EXTI_Mode      = EXT_MODE_RiseFall;Ext_Inilize(EXT_INT3,&Exti_InitStructure);				NVIC_INT3_Init(ENABLE,Priority_0);
}

3. 中断服务程序 INT0中断服务函数（向量地址0x03）

在中断库函数中声明这个函数，在函数内部调用这个函数，在主函数里实现里面的逻辑，代码就方便的修改
Exti_Isr.c文件–//官方提供的库函数

void int3_callback(); // 声明
//========================================================================
// 函数: INT3_ISR_Handler
// 描述: INT3中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-23
//========================================================================
void INT3_ISR_Handler (void) interrupt INT3_VECTOR		//进中断时已经清除标志
{// TODO: 在此处添加用户代码
//	P03 = ~P03;int3_callback(); // 调用WakeUpSource = 4;
}

main主函数里面的

// int3外部中断3定义
void int3_callback() {if (P37 == 0) {printf("P37按下\n");} else {printf("P37抬起\n");}
}

4. 多中断源配置示例（INT0+INT1）

Exti_Isr.c


// 声明
void int0_callback();
//========================================================================
// 函数: INT0_ISR_Handler
// 描述: INT0中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-23
//========================================================================
void INT0_ISR_Handler (void) interrupt INT0_VECTOR		//进中断时已经清除标志
{// TODO: 在此处添加用户代码
//	P00 = ~P00;int0_callback(); // 调用WakeUpSource = 1;
}void int3_callback(); // 声明
//========================================================================
// 函数: INT3_ISR_Handler
// 描述: INT3中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-23
//========================================================================
void INT3_ISR_Handler (void) interrupt INT3_VECTOR		//进中断时已经清除标志
{// TODO: 在此处添加用户代码
//	P03 = ~P03;int3_callback(); // 调用WakeUpSource = 4;
}

main.c主函数

// int0外部中断0定义
void int0_callback() {if (P32 == 0) {printf("P32按下\n");} else {printf("P32抬起\n");}
}// int3外部中断3定义
void int3_callback() {if (P37 == 0) {printf("P37按下\n");} else {printf("P37抬起\n");}
}

五、实战技巧与避坑指南

  1. 中断标志清除：STC8部分型号的外部中断标志需手动清除（如通过CLR EXIF0.0），若忘记清除会导致中断反复触发，务必查阅数据手册。

  2. 中断服务程序优化：

    • 保持ISR尽可能简短，避免耗时操作（如printf）；
    • 若需复杂处理，可在ISR中设置标志位，在主循环中处理；
    • 禁止在ISR中使用可能引起阻塞的函数（如延时函数）。

  3. 优先级管理：通过IP寄存器设置中断优先级（如PT0=1设置INT0为高优先级），确保关键中断优先响应。

  4. 抗干扰设计：

    • 除硬件消抖外，软件可采用"多次检测"策略（连续3次检测到有效信号才确认）；
    • 对高频干扰，可在中断引脚串联小电阻（如100Ω）抑制电流冲击。

六、案例：

mian.c 主函数

#include    "GPIO.h"
#include	"Delay.h"
#include 	"UART.h"	// 串口配置 UART_Configuration
#include 	"NVIC.h"	// 中断初始化NVIC_UART1_Init
#include 	"Switch.h"  // 引脚切换 UART1_SW_P30_P31
#include	"Exti.h"void GPIO_config() { GPIO_InitTypeDef info;// ===== UART1  P30  P31  准双向   INT0  P32   INT3  P37info.Mode = GPIO_PullUp; 							// 准双向info.Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_7;   	// 引脚GPIO_Inilize(GPIO_P3, &info);
}// 串口配置函数的定义
void UART_config(void) {// >>> 记得添加 NVIC.c, UART.c, UART_Isr.c <<<COMx_InitDefine		COMx_InitStructure;					//结构定义COMx_InitStructure.UART_Mode      = UART_8bit_BRTx;	//模式, UART_ShiftRight,UART_8bit_BRTx,UART_9bit,UART_9bit_BRTxCOMx_InitStructure.UART_BRT_Use   = BRT_Timer1;			//选择波特率发生器, BRT_Timer1, BRT_Timer2 (注意: 串口2固定使用BRT_Timer2)COMx_InitStructure.UART_BaudRate  = 115200ul;			//波特率, 一般 110 ~ 115200COMx_InitStructure.UART_RxEnable  = ENABLE;				//接收允许,   ENABLE或DISABLECOMx_InitStructure.BaudRateDouble = DISABLE;			//波特率加倍, ENABLE或DISABLEUART_Configuration(UART1, &COMx_InitStructure);		//初始化串口1 UART1,UART2,UART3,UART4NVIC_UART1_Init(ENABLE,Priority_1);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3UART1_SW(UART1_SW_P30_P31);		// 引脚选择, UART1_SW_P30_P31,UART1_SW_P36_P37,UART1_SW_P16_P17,UART1_SW_P43_P44
}/******************** INT配置 ********************/
void	Exti_config(void)
{EXTI_InitTypeDef	Exti_InitStructure;							//结构定义// ==================INT0  P32======================Exti_InitStructure.EXTI_Mode      = EXT_MODE_RiseFall;//中断模式,   EXT_MODE_RiseFall,EXT_MODE_FallExt_Inilize(EXT_INT0,&Exti_InitStructure);				//初始化NVIC_INT0_Init(ENABLE,Priority_0);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3// ==================INT3  P37======================Exti_InitStructure.EXTI_Mode      = EXT_MODE_RiseFall;Ext_Inilize(EXT_INT3,&Exti_InitStructure);				NVIC_INT3_Init(ENABLE,Priority_0);
}// int0外部中断0定义
void int0_callback() {if (P32 == 0) {printf("P32按下\n");} else {printf("P32抬起\n");}
}// int3外部中断3定义
void int3_callback() {if (P37 == 0) {printf("P37按下\n");} else {printf("P37抬起\n");}
}void main() {EA = 1; // 使能中断总开关GPIO_config(); // GPIO配置UART_config(); // 串口配置Exti_config(); // 外部中断while (1){delay_ms(250);}}

Exti_Isr.c


// 声明
void int0_callback();
//========================================================================
// 函数: INT0_ISR_Handler
// 描述: INT0中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-23
//========================================================================
void INT0_ISR_Handler (void) interrupt INT0_VECTOR		//进中断时已经清除标志
{// TODO: 在此处添加用户代码
//	P00 = ~P00;int0_callback(); // 需要自己写在这WakeUpSource = 1;
}void int3_callback(); // 声明
//========================================================================
// 函数: INT3_ISR_Handler
// 描述: INT3中断函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-23
//========================================================================
void INT3_ISR_Handler (void) interrupt INT3_VECTOR		//进中断时已经清除标志
{// TODO: 在此处添加用户代码
//	P03 = ~P03;int3_callback(); // 需要自己写在这WakeUpSource = 4;
}

结语

外部中断是STC8单片机处理异步事件的核心机制，掌握其配置方法和优化技巧，能显著提升嵌入式系统的实时性和可靠性。无论是工业控制中的限位检测，还是消费电子中的触摸感应，外部中断都能以高效、灵活的方式解决实时响应问题。实际开发中，需结合具体型号的数据手册，重点关注中断标志管理和抗干扰设计，让外部中断成为系统的"应急响应中枢"。
