STM32TIM定时器

TIM 定时器（Timer）在 STM32 里是一个非常核心的外设，STM32 的 TIM 不只是“闹钟”，它还能做信号测量、波形产生、事件计数和外设同步，是一个全能的时间事件处理器。

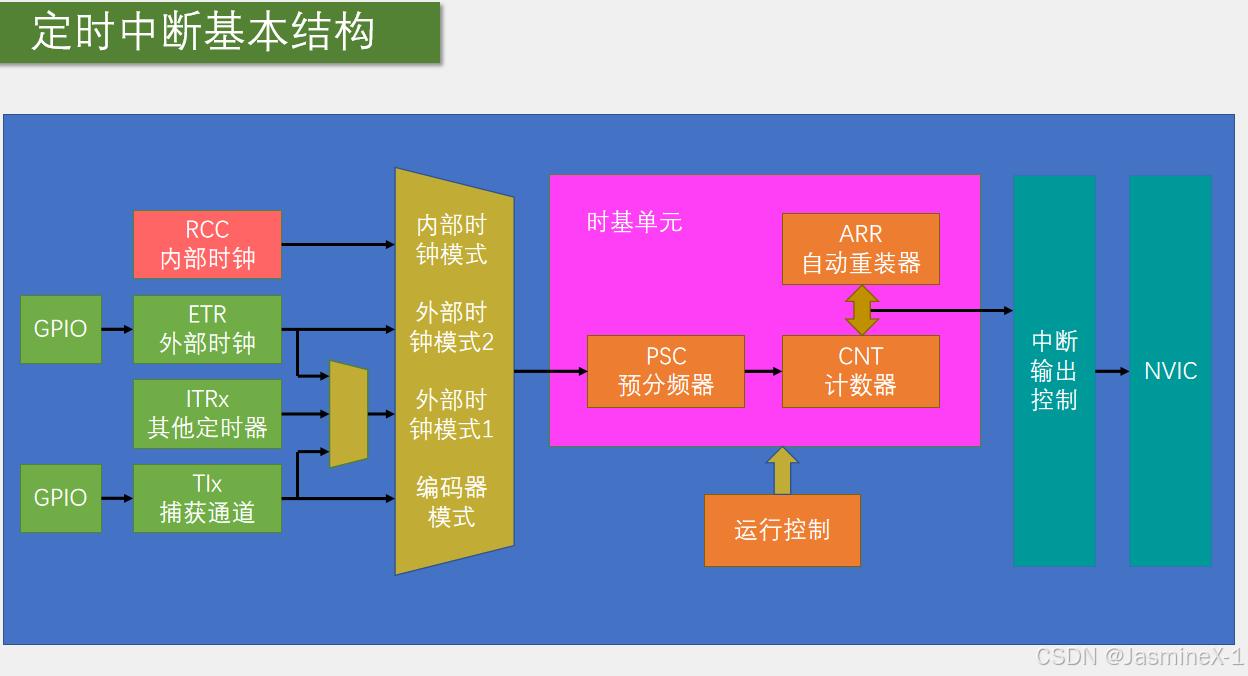

1.整体信号流

外部脉冲 (PA0) → GPIO → ETR 外部时钟 → 外部时钟模式2 → PSC → CNT → ARR → 中断控制器 → NVIC → 中断函数

图中每个模块的详细解析 + 对应代码

GPIO 输入

位置：左下角绿色框 "GPIO"（连接到 ETR 外部时钟）

硬件功能：

将外部引脚 PA0 接收到的电平信号送入 TIM2 的 ETR 引脚

ETR = External Trigger

PA0 内部有上拉电阻，空闲时是高电平，外部脉冲会产生高低变化

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 上拉输入
GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;    // ETR 引脚
GPIO_Init(GPIOA, &GPIO_InitStructure);

上拉防止悬空

TIM2 的 ETR 功能固定映射在 PA0，所以必须开 GPIOA 时钟

ETR 外部时钟模块

硬件功能：

接收外部脉冲信号

可以设定极性（上升沿 / 下降沿）和滤波

生成一个定时器时钟 CK_PSC（送到 PSC）

TIM_ETRClockMode2Config(TIM2,TIM_ExtTRGPSC_OFF,              // 不分频TIM_ExtTRGPolarity_NonInverted, // 上升沿有效0x00                            // 不滤波
);

为什么模式 2：

模式 1 会把 ETR 当作触发输入（需要触发选择器）

模式 2 是直接用 ETR 作为时钟源，每个脉冲都推动 CNT +1，非常适合做外部计数

时钟模式选择器（黄色模块）

位置：黄色框（内部时钟模式 / 外部时钟模式1 / 模式2 / 编码器模式）

硬件功能：

决定 CNT 的驱动时钟从哪里来

TIM_ETRClockMode2Config 把模式选择器切到了 “外部时钟模式 2”

这样内部时钟就被断开，CK_CNT 直接来自 ETR

PSC 预分频器

硬件功能：

对 CK_CNT 再做一次整数分频

输出 PSCCK（预分频后的时钟）驱动 CNT

TIM_TimeBaseInitStruct.TIM_Prescaler = 1 - 1; // 0

效果：

PSC=0 → 不分频 → 每个外部脉冲直接推动 CNT +1

补充：

如果 PSC=9，就会外部脉冲 10 次 CNT 才加 1

CNT 计数器 & ARR 自动重装器

硬件功能：

CNT：记录当前计数值

ARR：最大计数值（溢出点）

TIM_TimeBaseInitStruct.TIM_Period = 10 - 1; // ARR=9

效果：

CNT 从 0 数到 9 → 触发更新事件（溢出）→ CNT 清零

用途：

用 ARR 控制溢出频率

外部脉冲计数中 ARR 越小，中断触发越频繁

中断输出控制

硬件功能：

根据事件（溢出、捕获、比较等）产生中断请求

TIM_ClearFlag(TIM2, TIM_FLAG_Update);          // 清除初始溢出标志
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);     // 开溢出中断

作用：

确保中断只在真正溢出时产生

Update 事件就是 CNT 溢出或软件触发

NVIC

硬件功能：

管理所有中断优先级、屏蔽、触发

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);

作用：

设置中断优先级（可以和其他外设中断协调）

开启 TIM2 中断入口

中断服务函数

硬件功能：

NVIC 调用 TIM2_IRQHandler

程序员在里面写需要做的事

void TIM2_IRQHandler(void)
{if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET){Num++; // 记录溢出次数TIM_ClearITPendingBit(TIM2, TIM_IT_Update);}
}

效果：

每 10 个外部脉冲 → Num++

最终总脉冲数 = Num*10 + TIM_GetCounter(TIM2)

代码和图的对应关系

图中模块	代码配置位置
RCC 内部时钟	RCC_APB1PeriphClockCmd / RCC_APB2PeriphClockCmd
ETR 外部时钟	GPIO_Init(GPIOA,...) + TIM_ETRClockMode2Config
PSC 预分频器	TIM_TimeBaseInitStruct.TIM_Prescaler = 1-1;
ARR 自动重装器	TIM_TimeBaseInitStruct.TIM_Period = 10-1;
CNT 计数器	TIM_GetCounter(TIM2)
中断输出控制	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE)
NVIC	NVIC_Init(...)
中断执行	TIM2_IRQHandler

总体代码实现

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"uint16_t Num;int main(void)
{OLED_Init();Timer_Init();OLED_ShowString(1,1,"Num:");OLED_ShowString(2,1,"CNT:");while(1){OLED_ShowNum(1,5,Num,5);OLED_ShowNum(2,5,Timer_GetCounter(),5);}
}

#include "stm32f10x.h"                  // Device header
extern uint16_t Num;void Timer_Init(void)
{RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStructure);TIM_ETRClockMode2Config(TIM2,TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted,0x00);TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;//配置 TIM2 的时间基准（即每计满多少次产生中断）TIM_TimeBaseInitStruct.TIM_ClockDivision=TIM_CKD_DIV1;TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;TIM_TimeBaseInitStruct.TIM_Period=10-1;TIM_TimeBaseInitStruct.TIM_Prescaler=1-1;TIM_TimeBaseInitStruct.TIM_RepetitionCounter=0;TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStruct);TIM_ClearFlag(TIM2,TIM_FLAG_Update);TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;NVIC_Init(&NVIC_InitStructure);TIM_Cmd(TIM2,ENABLE);
}uint16_t Timer_GetCounter(void)
{return TIM_GetCounter(TIM2);
}void TIM2_IRQHandler(void)
{if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET){Num++;TIM_ClearITPendingBit(TIM2,TIM_IT_Update);}
}

关键词（术语）

CK_CNT / CK_INT：定时器的输入时钟（内部时钟或外部脉冲经过选择器到来的信号）。

PSC（TIMx_PSC）：预分频寄存器，设置分频值 N，实际分频比为 N+1。

CK_PSC：PSC 处理后的时钟（即 PSC 的输出，驱动 CNT 增加）。

CNT（TIMx_CNT）：计数器寄存器，实际累加的值。

ARR（TIMx_ARR）：自动重装寄存器，CNT 达到 ARR 时发生溢出（更新事件 UEV）。

ARPE（Auto-reload preload enable）：ARR 的“预装/缓冲”开关（1=有预装，0=无预装）。

UEV（Update Event）：更新事件（通常由 CNT 溢出产生），会把 shadow → active、产生 UIF 标志、中断等。

UG（在 EGR 寄存器里写 TIM_EGR_UG）：软件强制产生一次 UEV，立刻将 shadow 寄存器写入 active（常用来同步载入 PSC/ARR）。

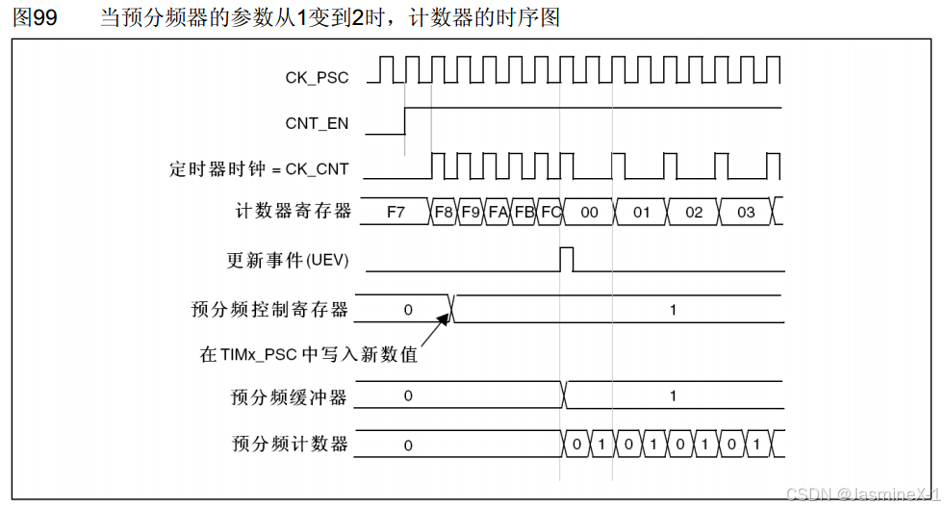

2.预分频器时序

PSC 的数值 N 表示分频比 = N + 1，也就是说外部/内部输入每来 (N+1) 个 CK_CNT 脉冲，PSC 输出一个 CK_PSC 脉冲，CNT 才会 +1

计数器计数频率：CK_CNT = CK_PSC / (PSC + 1)

PSC 的“应用时机”（buffering）

PSC 写入不是立即改变工作分频，写入 PSC 寄存器后，新的 PSC 值 要等到下一个 UE（update event）才真正加载到定时器的工作分频器里（即 PSC 有影子/缓冲机制）。如果你希望立即生效，可以在写 PSC 后强制产生一次 UG（写 EGR 的 UG 位），这样会马上把写入值载入。

时序小例子

假设外部脉冲序列（CK_CNT）为： P1 P2 P3 P4 P5 ...

若 PSC = 0（N=0） → division = 1：

每个脉冲都直接传给 CNT，CNT 增加：CNT在P1、P2、P3... 处分别 +1。

若 PSC = 3（N=3） → division = 4：

PSC 内部累加 4 次脉冲后才产生一次 CK_PSC。举例：

P1 → PSC count=1（不增CNT）

P2 → PSC count=2

P3 → PSC count=3

P4 → PSC count=4 → PSC 溢出 → 产生一个 CK_PSC → CNT 增 1（此时CNT++发生在P4的时刻）

因此 CNT 的上升点只在每 4 个输入脉冲处发生。

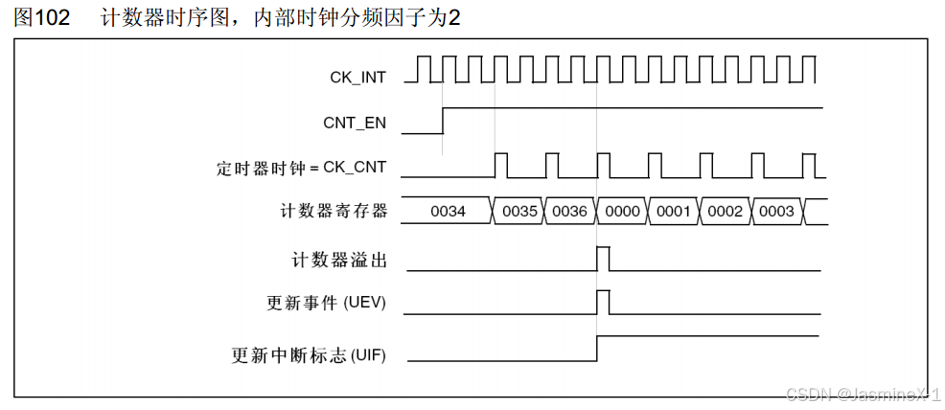

计数器时序

计数器溢出频率：CK_CNT_OV = CK_CNT / (ARR + 1)  = CK_PSC / (PSC + 1) / (ARR + 1)

定时器时钟源经过两级分频后，最终决定 CNT（计数器）多久溢出一次：

第一步：时钟源 CK_PSC

来自内部时钟（CK_INT）或外部时钟（ETR、ITRx等）。

CK_PSC 表示 进入预分频器 PSC 之前的时钟频率。

第二步：预分频器（PSC）分频

PSC 的值是 0~65535，实际分频系数是 (PSC + 1)。

分频后的时钟叫 CK_CNT

第三步：自动重装器（ARR）决定计数周期

CNT 从 0 计数到 ARR，然后溢出并产生更新事件（中断）。

CNT 的计数周期是 (ARR + 1) 个 CK_CNT 周期。

3.无预装（ARPE=0） vs 有预装（ARPE=1）

这是经常会搞混的部分——差别在于你写入 TIMx_ARR（或 CCRx、PSC 等）后，什么时候“成为生效值”。

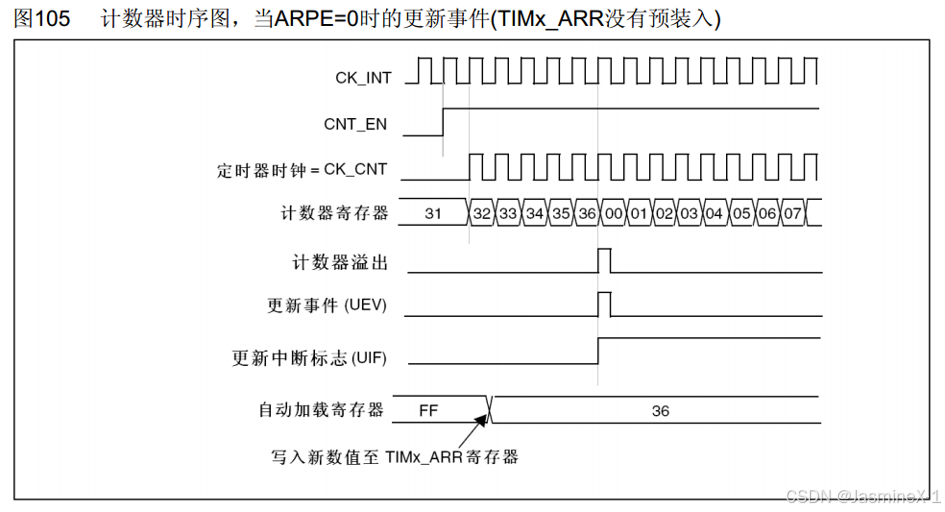

ARPE = 0（无预装）——写入立即生效

写 TIMx_ARR = new 会 立即改变活动（active）ARR（不进 shadow）。定时器在下一次计数边沿（或下一次判断时）就以新 ARR 进行比较/溢出判断。

副作用：如果当前 CNT 值已经 ≥ 新 ARR，可能会在很短的下一个时钟边沿就触发一次更新事件（UEV），这个细节在参考手册的时序图中有展示（写 ARR 后可能马上导致溢出/UEV）。所以写 ARR 时要小心，可能瞬间会产生一次 UIF/中断。

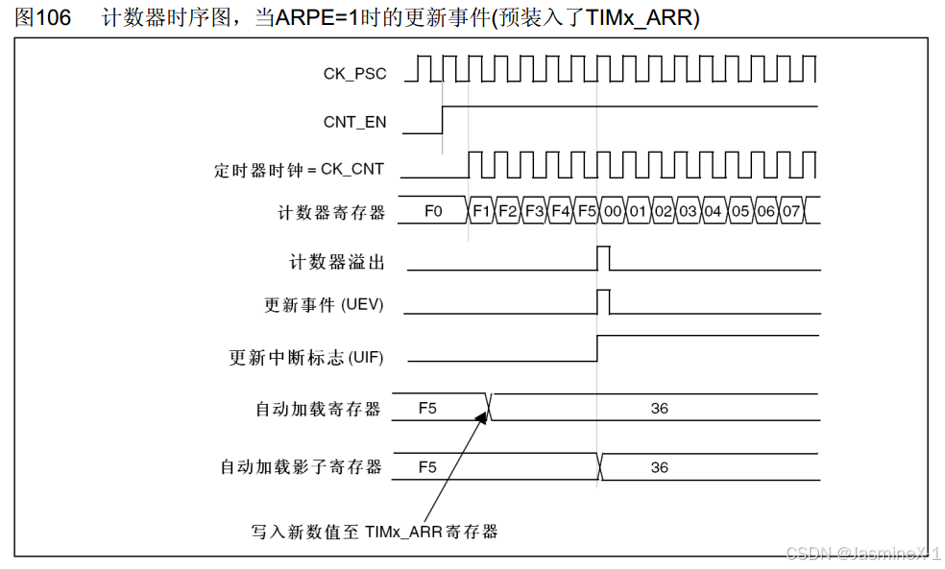

ARPE = 1（有预装）——写入先进 shadow，等待 UEV 再生效

写 TIMx_ARR = new 会把 new 存入预装寄存器（shadow），不影响当前活动的 ARR。只有当 TIM 产生下一次 UEV（通常是 CNT 溢出/下次重启，或你写 EGR 的 UG 强制产生 UEV）时，shadow 的值才会传给 active ARR，开始生效。参考手册有对应的“shadow → active 在 UEV 时传输”的时序图。

可视化对比（简化时序）

假设当前活动 ARR = 9（旧值），CNT 现在为 5，外部脉冲继续来：

ARPE = 0（立即生效）：

时刻 t0: CNT=5, 写入 ARR = 6（立即生效）
下一个脉冲到 t1 -> CNT变为6，检测 CNT==ARR -> 发生溢出/UEV（很快就触发）

→ 所以写入后在下一个计数边沿就可能产生 UEV。

ARPE = 1（缓冲）：

时刻 t0: CNT=5, 写入 ARR = 6（写入shadow，active仍为9）
CNT 继续计数到 9 -> 在 CNT 到达 9 溢出 -> 触发 UEV
在该 UEV 上，shadow(=6) 被加载到 active ARR
从下一周期开始使用 ARR=6
