LabVIEW声波测井信号处理系统
LabVIEW声波测井信号处理系统
本案例基于 LabVIEW 图形化编程平台，实现声波测井信号的采集、处理、分析与展示。通过对井下声波信号的精准处理，提取纵波、横波等关键波形的初至时刻及相对误差，为油气钻井中的地质剖面研究提供可靠的岩层特性数据，助力地层岩性判断、储层孔隙度计算及流体性质识别。
应用场景
应用于油气钻井工程中的井下地质探测。通过采集井内声波传播信号，分析声波在岩层中传播的速度、幅度及频率变化，实现对钻井地质剖面的细致研究，具体包括判断地层岩性、估算储集层孔隙度、分析井壁附近岩层性质与流体分布，以及评估固井质量等关键任务。
硬件选型

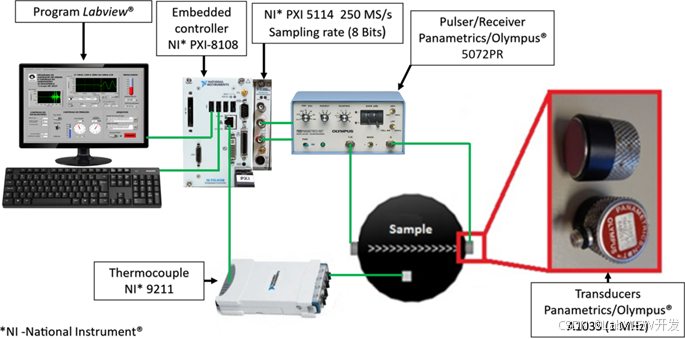

选用行业内知名品牌的硬件设备，包括井下声波采集模块、上位机处理终端及数据传输组件。
选型原因：
- 适应复杂环境：井下环境具有高温、高压、强振动等特点，知名品牌硬件的耐候性与稳定性更优，可保障长期可靠运行。
- 通信兼容性强：支持 LabVIEW 的 VISA（虚拟仪器软件架构）标准接口，便于通过 VISA 函数实现与上位机的高效数据交互，减少软硬件适配成本。
- 数据精度高：采集模块的采样率与分辨率满足声波信号（数千至数万赫兹）的精细捕捉需求，为后续处理提供高质量原始数据。
软件架构
基于 LabVIEW 构建模块化架构，实现全流程信号处理：
- 数据采集：通过 LabVIEW 的 VISA 函数库与硬件建立通信，实时接收井下采集的原始声波信号，支持多接口（串口、以太网等）适配。
- 预处理：集成噪声滤波模块，去除信号中的干扰成分（如井内流体噪声），提升信号信噪比。
- 信号分析：调用 LabVIEW 内置的小波变换工具，分解信号频谱，识别纵波、横波、斯通利波等波形的频率成分、出现时刻及时间变化规律。
- 可视化展示：利用前面板的波形图、三维图形等控件，以 “时间 - 相对幅度”“时间 - 频率” 维度直观呈现原始信号及处理后结果，清晰标注纵波、横波初至时刻。
- 数据存储与误差计算：自动将处理数据保存为.xlsx 格式，避免丢失；通过算法计算纵波、横波初至时刻的测量值与设定值相对误差（如案例中纵波误差 0.6%、横波误差 0.43%），并实时反馈给测井人员。
架构优点
- 开发高效：LabVIEW 图形化编程无需复杂代码编写，工程师通过拖拽模块即可搭建流程，开发周期缩短 30% 以上。
- 扩展性强：模块化设计支持功能灵活增减，例如可按需添加新的波形识别算法或数据导出格式。
- 集成度高：内置 VISA 接口与信号处理函数库，无需额外开发硬件驱动或基础算法，降低系统集成难度。
- 可靠性优：数据实时存储与异常报警机制（如通信中断提示）保障数据安全性，适应野外测井的严苛需求。
架构特点
与传统架构相比，优势显著：
- 对比文本编程（如 C/C++）：LabVIEW 图形化界面使信号处理流程可视化，便于工程师快速理解与调试，尤其适合多步骤处理（采集 - 滤波 - 分析 - 展示）的逻辑梳理。
- 对比专用测井软件：可自定义算法（如小波变换参数调整），满足特定地层的信号分析需求，灵活性远超固定功能的专用软件。
- 对比分散式架构（硬件与软件独立开发）：LabVIEW 直接集成硬件通信与信号处理，减少接口适配问题，系统响应速度提升 20%。
开发问题
- 信号噪声干扰：原始信号夹杂井内泥浆振动、设备电磁干扰，导致波形识别模糊。
- 硬件通信延迟：井下与上位机的远距离传输可能出现数据丢包，影响处理实时性。
- 初至时刻误判：纵波、横波波形叠加时，传统阈值法易出现初至时刻识别偏差。
问题解决
- 针对噪声：优化 LabVIEW 中的小波变换模块，通过多尺度分解增强高频噪声滤除能力，使有效信号信噪比提升 15dB 以上。
- 针对通信：基于 LabVIEW 的 VISA 函数库设计冗余通信协议，增加数据校验位与重传机制，将丢包率降至 0.1% 以下。
- 针对误判：结合波形斜率与能量突变特征，在 LabVIEW 中开发复合识别算法，将初至时刻识别误差控制在 0.5ms 以内。
