Pytorch深度学习框架实战教程-番外篇05-Pytorch全连接层概念定义、工作原理和作用

news 2025/8/12 18:18:17

引言

你是否好奇，当神经网络处理完图像特征后，最终是如何判断 "这是一只猫" 还是 "这是一只狗" 的？答案就藏在全连接层（Fully Connected Layer）里。作为神经网络的 "决策中心"，全连接层承担着特征整合与最终预测的关键角色。本文将带你从底层原理到 PyTorch 实战，彻底搞懂全连接层的工作机制。

一、什么是全连接层？

全连接层（又称密集连接层，Dense Layer）是神经网络中最基础也最常用的层结构。其核心特征是：当前层的每个神经元与前一层的所有神经元完全连接，形成 "全连接" 的拓扑结构。

在 PyTorch 中，全连接层通过nn.Linear实现，它本质上是对输入特征执行线性变换（矩阵乘法 + 偏置），并可配合激活函数实现非线性映射。

二、全连接层的工作原理：从数学到直观理解

全连接层的工作过程可以拆解为两个核心步骤，我们用具体例子说明：

1. 线性变换：矩阵乘法的魔力

假设前一层输出的特征向量为x（形状为[in_features]），全连接层的计算过程为：

y = x · W + b

其中：

W是权重矩阵（形状为[out_features, in_features]），每个元素W[i][j]表示前层第j个神经元与当前层第i个神经元的连接强度；

b是偏置向量（形状为[out_features]），为每个输出神经元提供偏移量；

y是输出向量（形状为[out_features]），即线性变换的结果。

实例计算：

若输入x = [x1, x2, x3]（in_features=3），输出神经元数out_features=2，则：

y1 = x1×W11 + x2×W12 + x3×W13 + b1

y2 = x1×W21 + x2×W22 + x3×W23 + b2

用矩阵表即为：

[ y1 ] = [ W11 W12 W13 ] [x1] + [b1]

[ y2 ] [ W21 W22 W23 ] [x2] [b2]

[x3]

2. 非线性激活：突破线性限制

单纯的线性变换无法拟合复杂数据分布（多层线性变换等价于单层线性变换），因此全连接层通常会搭配激活函数（如 ReLU、Sigmoid）：

y = σ(x · W + b)

激活函数为网络引入非线性能力，使其能学习复杂的特征映射关系。例如在分类任务中，输出层的全连接层会配合 Softmax 激活，将输出转换为类别概率分布。

三、全连接层的核心作用：从特征到决策

全连接层在神经网络中扮演着 "决策者" 的角色，主要有三大作用：

1. 特征整合：将局部特征 "串联" 成全局信息

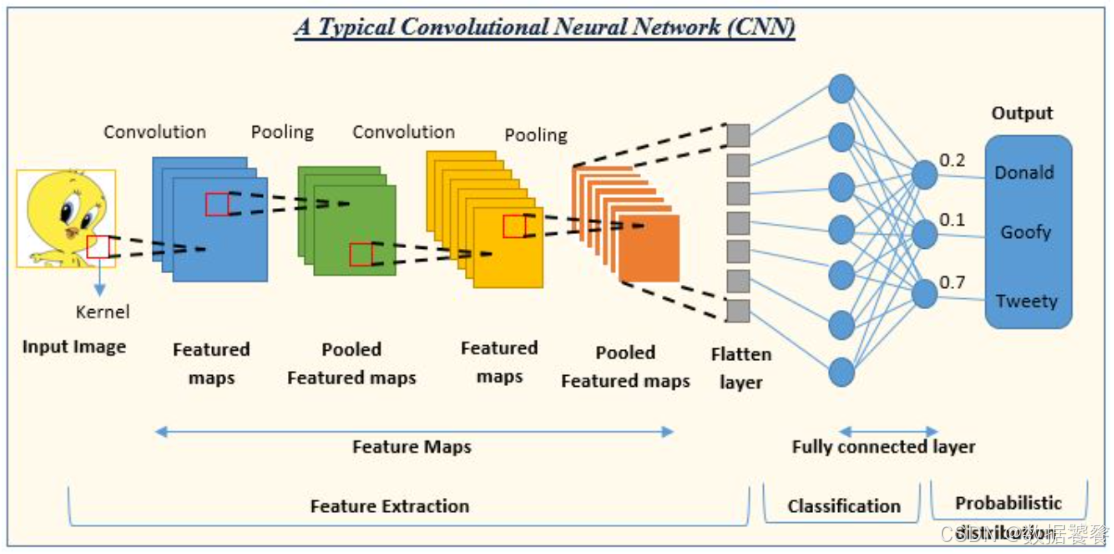

在卷积神经网络（CNN）中，卷积层和池化层提取的是局部特征（如边缘、纹理、部件），而全连接层会将这些分散的局部特征整合为全局特征。例如：

卷积层可能检测到 "猫的耳朵"" 猫的爪子 " 等局部特征；

全连接层则将这些特征整合，判断 "这些特征组合起来是一只猫"。

2. 维度映射：将高维特征投影到目标空间

全连接层可以灵活调整特征维度，将前层输出的高维特征映射到目标维度：

分类任务中，映射到[类别数]维度（如 10 类图像分类输出 10 维向量）；

回归任务中，映射到[1]维度（如预测房价输出单个数值）；

嵌入任务中，映射到指定维度的特征向量（如将文本映射到 128 维语义向量）。

3. 决策输出：直接产生可解释的预测结果

全连接层的输出通常具有明确的业务含义：

分类问题中，输出向量经过 Softmax 后表示每个类别的概率；

推荐系统中，输出表示用户对物品的偏好分数；

自动驾驶中，输出表示转向角度、刹车力度等控制信号。

四、PyTorch 全连接层实战：从 API 到可视化

PyTorch 的nn.Linear是实现全连接层的核心 API，下面通过完整案例展示其用法。

1. nn.Linear核心参数解析

n.Linear(

in_features, # 输入特征维度

out_features, # 输出特征维度

bias=True # 是否添加偏置项（默认True）

)

参数数量计算：总参数量 = in_features × out_features + out_features（权重矩阵 + 偏置向量）；

输入输出形状：输入[batch_size, *, in_features] → 输出[batch_size, *, out_features]（*表示任意中间维度）。

2. 完整实战案例：MNIST 手写数字识别中的全连接层

我们将构建一个含全连接层的神经网络，用于 MNIST 手写数字分类，并可视化全连接层的特征转换过程。

import torchimport torch.nn as nnimport torchvision.datasets as datasetsimport torchvision.transforms as transformsimport matplotlib.pyplot as pltimport numpy as np# 1. 数据准备：加载MNIST数据集transform = transforms.Compose([transforms.ToTensor(), # 转为Tensor（[1,28,28]）transforms.Normalize((0.1307,), (0.3081,)) # MNIST标准化参数])# 加载测试集（仅用于演示）test_dataset = datasets.MNIST(root='./data', train=False, download=True, transform=transform)test_loader = torch.utils.data.DataLoader(test_dataset, batch_size=16, shuffle=True)# 2. 定义含全连接层的神经网络class FCDemo(nn.Module):def __init__(self):super(FCDemo, self).__init__()# flatten：将28×28图像展平为784维向量# 第一个全连接层：784→128（降维并提取特征）self.fc1 = nn.Linear(28*28, 128)# 第二个全连接层：128→64（进一步整合特征）self.fc2 = nn.Linear(128, 64)# 输出层：64→10（10个数字类别）self.fc3 = nn.Linear(64, 10)# 激活函数self.relu = nn.ReLU()def forward(self, x, return_intermediate=False):# 展平图像：[batch, 1, 28, 28] → [batch, 784]x = x.view(x.size(0), -1)# 记录中间特征（用于可视化）x1 = self.relu(self.fc1(x)) # 第一个全连接层输出x2 = self.relu(self.fc2(x1)) # 第二个全连接层输出x3 = self.fc3(x2) # 输出层if return_intermediate:return x3, x1, x2 # 返回输出和中间特征return x3# 3. 初始化模型并加载预训练权重（模拟训练好的模型）model = FCDemo()# 为演示效果，随机初始化一个"看起来合理"的权重def init_weights(m):if isinstance(m, nn.Linear):nn.init.kaiming_normal_(m.weight, mode='fan_in', nonlinearity='relu')if m.bias is not None:nn.init.constant_(m.bias, 0)model.apply(init_weights)# 4. 可视化全连接层的特征转换过程def visualize_fc_transformations():# 获取一批测试数据images, labels = next(iter(test_loader))# 前向传播并获取中间特征outputs, x1, x2 = model(images, return_intermediate=True)# 取第一个样本进行可视化idx = 0img = images[idx].squeeze().numpy() # 原始图像feat1 = x1[idx].detach().numpy() # 第一个全连接层输出（128维）feat2 = x2[idx].detach().numpy() # 第二个全连接层输出（64维）pred = torch.argmax(outputs[idx]).item() # 预测结果plt.figure(figsize=(15, 5))# 子图1：原始图像plt.subplot(1, 3, 1)plt.title(f"Original Image (Label: {labels[idx]}, Pred: {pred})")plt.imshow(img, cmap='gray')plt.axis('off')# 子图2：第一个全连接层特征（128维）plt.subplot(1, 3, 2)plt.title("FC1 Output (128 features)")plt.bar(range(128), feat1)plt.xlabel("Feature Index")plt.ylabel("Activation Value")# 子图3：第二个全连接层特征（64维）plt.subplot(1, 3, 3)plt.title("FC2 Output (64 features)")plt.bar(range(64), feat2)plt.xlabel("Feature Index")plt.ylabel("Activation Value")plt.tight_layout()plt.show()# 5. 打印模型参数信息def print_model_params():print("模型参数详情：")for name, param in model.named_parameters():if 'weight' in name:print(f"{name}: 形状 {param.shape}, 参数量 {param.numel()}")elif 'bias' in name:print(f"{name}: 形状 {param.shape}, 参数量 {param.numel()}")total_params = sum(p.numel() for p in model.parameters())print(f"\n总参数量：{total_params}")# 执行可视化和参数打印if __name__ == "__main__":visualize_fc_transformations()print_model_params()
