BPMN编辑器技术实现总结AI时代的工作流编辑器

项目概述

基于 diagram.js 的 BPMN 流程设计器，通过依赖注入(DI)实现模块化扩展，自定义模块扩展与SVG图形渲染。后端工作流引擎自定义统一任务调度函数，实现异构模型统一调用。

核心技术架构

1. diagram.js 架构基础

核心模块组成

• Canvas: 画布管理，负责SVG容器的创建和管理
• ElementRegistry: 元素注册表，管理所有图形元素的生命周期
• GraphicsFactory: 图形工厂，负责创建和渲染图形元素
• EventBus: 事件总线，实现模块间的解耦通信
• Renderer: 渲染器，负责具体的图形绘制逻辑

渲染流程

用户操作 → EventBus → ElementRegistry → GraphicsFactory → Renderer → SVG渲染

2. 依赖注入(DI)机制实现

模块注册机制

// ProcessDesigner.vue 中的依赖注入配置
const additionalModules = [CustomModule,           // 自定义模块TranslateModule,        // 翻译模块tokenSimulation,        // 流程模拟模块flowableModdleExtension // Flowable扩展
];// CustomModeler 初始化
this.bpmnModeler = new CustomModeler({container: this.$refs["bpmn-canvas"],additionalModules: this.additionalModules,moddleExtensions: this.moddleExtensions
});

自定义模块结构

// customModule/index.js - 模块定义
export default {__init__: ['customPalette', 'customRenderer', 'customContextPad'],customPalette: ['type', CustomPalette],customRenderer: ['type', CustomRenderer],customContextPad: ['type', CustomContextPad]
}

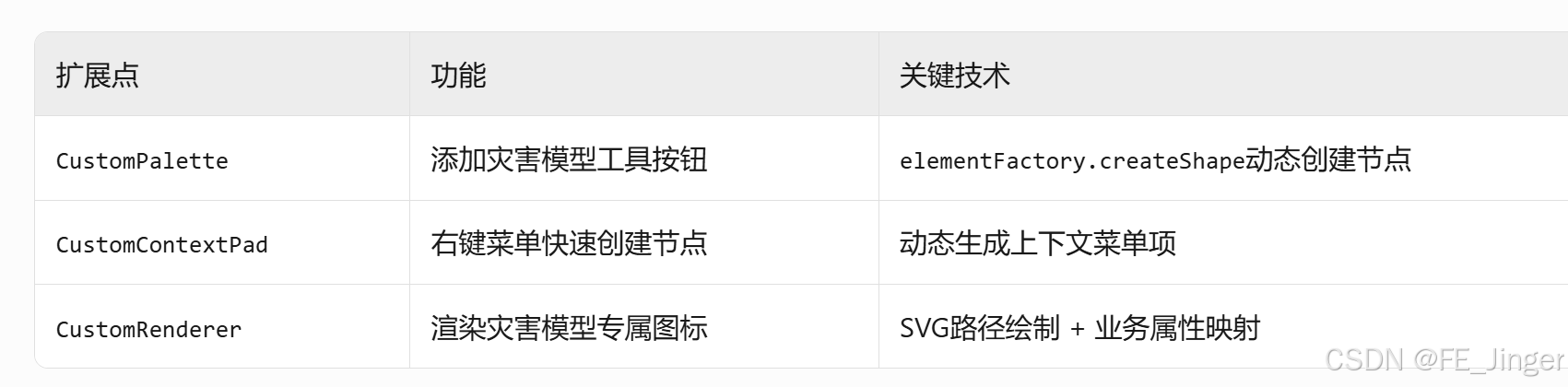

3. 模块化扩展实现

3.1 自定义调色板(CustomPalette)

功能: 扩展工具面板，添加灾害模型节点

// 依赖注入声明
CustomPalette.$inject = ['bpmnFactory', 'create', 'elementFactory', 'palette', 'translate'
];// 创建自定义节点
function createAction(type, group, className, title, options) {const shape = elementFactory.createShape(assign({ type: type }))shape.businessObject.customType = options.customType;shape.businessObject.name = options.name;create.start(event, shape);
}// 注册灾害模型节点
return {"create.flood-task": createAction("bpmn:CallActivity", "activity", "custom-icon-flood-task", "Create Flood Task", {customType:"flood", name:"调用内涝模型"}),// ... 其他灾害模型
}

3.2 自定义上下文菜单(CustomContextPad)

功能: 右键菜单扩展，快速创建相关节点

// 动态生成上下文菜单项
const taskTypes = [{ customType: 'flood', icon: 'custom-icon-flood-task', title: '创建内涝节点' },{ customType: 'fire', icon: 'custom-icon-fire-task', title: '创建火灾节点' },// ...
];taskTypes.forEach(({ customType, icon, title }) => {entries[`append.${icon}`] = {group: 'activity',className: `icon-custom ${icon}`,title: translate(title),action: {click: (event) => createListener(event, customType)}};
});

4. SVG自定义图形渲染

4.1 自定义渲染器(CustomRenderer)

核心: 继承BaseRenderer，实现自定义图形绘制

export default class CustomRenderer extends BaseRenderer {constructor(eventBus, bpmnRenderer) {super(eventBus, HIGH_PRIORITY) // 设置高优先级this.bpmnRenderer = bpmnRenderer}canRender(element) {return !element.labelTarget // 忽略标签元素}drawShape(parentNode, element) {const type = element.typeif (customElements.includes(type)) {// 解析自定义类型const regex = /调用(.*?)模型/;const res = element.businessObject.name.match(regex);const name = res && res[1];// 映射到图标类型let customType = this.mapNameToType(name);if (customType) {const { url, attr } = customConfig[customType];// 创建SVG图像元素const customIcon = svgCreate('image', {...attr,href: url});// 设置元素尺寸element['width'] = attr.width;element['height'] = attr.height;// 渲染到父节点svgAppend(parentNode, customIcon);// 渲染文本标签this.renderLabel(parentNode, element, attr);return customIcon;}}// 回退到默认渲染return this.bpmnRenderer.drawShape(parentNode, element);}
}

4.2 图标资源管理

动态加载: 使用webpack的require.context动态导入图标

// 动态导入所有PNG图标
const iconContext = require.context('../icons', false, /\.png$/);const customConfig = {};
iconContext.keys().forEach((key) => {const iconName = key.replace(/^\.\/(.*)\.png$/, '$1');customConfig[iconName] = {url: iconContext(key),attr: { x: 0, y: 0, width: 68, height: 68 }};
});

5. 技术特点与优势

5.1 模块化设计

• 松耦合: 通过依赖注入实现模块间解耦
• 可扩展: 新增功能只需添加新模块，无需修改核心代码
• 可维护: 每个模块职责单一，便于维护和测试

5.2 高优先级渲染

const HIGH_PRIORITY = 1500; // 确保自定义渲染器优先执行

5.3 事件驱动架构

// 监听元素变化事件
EventBus.on("commandStack.changed", async event => {// 实时更新XMLlet { xml } = await this.bpmnModeler.saveXML({ format: true });this.$emit("input", xml);
});

6. 后端工作流引擎集成

统一任务调度函数

• 异构模型统一调用: 通过customType字段区分不同灾害模型
• 标准化接口: 所有模型节点统一使用CallActivity类型
• 参数传递: 通过businessObject传递模型特定参数

// 节点创建时设置自定义属性
shape.businessObject.customType = options.customType;
shape.businessObject.name = options.name;

7. 面试要点总结

技术深度

1. diagram.js架构理解: 掌握Canvas、ElementRegistry、GraphicsFactory等核心模块
2. 依赖注入机制: 理解DI容器的工作原理和模块注册机制
3. SVG渲染原理: 掌握tiny-svg库的使用和自定义图形绘制
4. 事件驱动模式: 理解EventBus的作用和事件监听机制

实现难点

1. 渲染优先级控制: 通过HIGH_PRIORITY确保自定义渲染器优先执行
2. 元素类型映射: 通过正则表达式解析节点名称，映射到对应图标
3. 动态资源加载: 使用webpack的require.context实现图标的动态导入
4. 模块间通信: 通过依赖注入和事件总线实现模块解耦

项目价值

1. 业务适配: 针对灾害应急场景定制化的流程设计器
2. 技术创新: 基于开源框架的深度定制和扩展
3. 架构设计: 良好的模块化设计，便于后续功能扩展
4. 用户体验: 直观的图形化界面，降低流程设计门槛

8. 技术栈总结

• 前端框架: Vue.js + Element UI
• 流程引擎: bpmn-js + diagram.js
• 图形渲染: SVG + tiny-svg
• 模块管理: 依赖注入 + ES6模块
• 构建工具: Webpack (require.context)
• 后端集成: Flowable工作流引擎

这个项目展示了对前端架构设计、模块化开发、图形渲染等多个技术领域的深入理解和实践能力。

---

BPMN.js 自定义扩展模块与SVG自定义图形渲染实现原理

1. BPMN.js 架构概述

1.1 核心架构

bpmn-js
├── Viewer (查看器)
├── Modeler (建模器)
├── NavigatedViewer (带导航的查看器)
└── 核心模块系统├── diagram-js (图形引擎)├── bpmn-moddle (BPMN元模型)└── 各种扩展模块

1.2 依赖注入系统

• 基于 didi 依赖注入框架
• 模块化设计，每个功能都是独立的模块
• 通过模块注册和依赖解析实现松耦合

2. 自定义扩展模块实现

2.1 模块结构

// 自定义模块示例
export default {__init__: ['customRenderer', 'customPaletteProvider'],customRenderer: ['type', CustomRenderer],customPaletteProvider: ['type', CustomPaletteProvider]
};

2.2 模块注册机制

// 在 Modeler 中注册自定义模块
import BpmnModeler from 'bpmn-js/lib/Modeler';
import customModule from './custom-module';const modeler = new BpmnModeler({container: '#canvas',additionalModules: [customModule]
});

2.3 核心扩展点

A. Renderer (渲染器)

import BaseRenderer from 'diagram-js/lib/draw/BaseRenderer';export default class CustomRenderer extends BaseRenderer {constructor(eventBus, styles) {super(eventBus, 1500); // 优先级this.styles = styles;}canRender(element) {// 判断是否可以渲染该元素return element.type === 'custom:Task';}drawShape(parentNode, element) {// 绘制自定义形状const shape = this.drawCustomShape(parentNode, element);return shape;}drawConnection(parentNode, element) {// 绘制自定义连接线return this.drawCustomConnection(parentNode, element);}
}

B. PaletteProvider (工具面板提供者)

export default class CustomPaletteProvider {constructor(palette, create, elementFactory, spaceTool, lassoTool) {this.palette = palette;this.create = create;this.elementFactory = elementFactory;}getPaletteEntries() {return {'custom-task': {group: 'custom',className: 'custom-task-icon',title: '自定义任务',action: {dragstart: this.createCustomTask.bind(this),click: this.createCustomTask.bind(this)}}};}createCustomTask(event) {const shape = this.elementFactory.createShape({type: 'custom:Task'});this.create.start(event, shape);}
}

C. ContextPadProvider (上下文菜单提供者)

export default class CustomContextPadProvider {constructor(contextPad, modeling, elementFactory) {this.contextPad = contextPad;this.modeling = modeling;this.elementFactory = elementFactory;}getContextPadEntries(element) {if (element.type !== 'custom:Task') {return {};}return {'custom-action': {group: 'edit',className: 'custom-action-icon',title: '自定义操作',action: {click: this.performCustomAction.bind(this, element)}}};}
}

3. SVG自定义图形渲染实现

3.1 SVG渲染原理

// 自定义形状渲染
drawCustomShape(parentNode, element) {const { width, height } = element;// 创建SVG组const group = this.svgCreate('g');// 绘制主体形状const rect = this.svgCreate('rect', {x: 0,y: 0,width: width,height: height,rx: 10,ry: 10,fill: '#e1f5fe',stroke: '#01579b','stroke-width': 2});// 添加图标const icon = this.svgCreate('path', {d: 'M12 2l3.09 6.26L22 9.27l-5 4.87 1.18 6.88L12 17.77l-6.18 3.25L7 14.14 2 9.27l6.91-1.01L12 2z',fill: '#01579b',transform: `translate(${width/2 - 12}, ${height/2 - 12})`});// 添加文本const text = this.svgCreate('text', {x: width / 2,y: height - 10,'text-anchor': 'middle','font-size': '12px',fill: '#01579b'});text.textContent = element.businessObject.name || 'Custom Task';// 组装元素group.appendChild(rect);group.appendChild(icon);group.appendChild(text);// 添加到父节点parentNode.appendChild(group);return group;
}

3.2 SVG工具方法

// SVG创建工具方法
svgCreate(tagName, attrs = {}) {const element = document.createElementNS('http://www.w3.org/2000/svg', tagName);Object.keys(attrs).forEach(key => {element.setAttribute(key, attrs[key]);});return element;
}// 路径绘制工具
createPathData(points) {return points.map((point, index) => {const command = index === 0 ? 'M' : 'L';return `${command} ${point.x} ${point.y}`;}).join(' ');
}

3.3 连接线自定义渲染

drawCustomConnection(parentNode, element) {const waypoints = element.waypoints;// 创建路径数据const pathData = this.createPathData(waypoints);// 创建路径元素const path = this.svgCreate('path', {d: pathData,fill: 'none',stroke: '#ff5722','stroke-width': 3,'stroke-dasharray': '5,5','marker-end': 'url(#custom-arrow)'});parentNode.appendChild(path);return path;
}

4. 元模型扩展

4.1 自定义元素定义

// moddle扩展定义
const customModdleExtension = {name: 'custom',uri: 'http://custom.example.com/schema/bpmn',prefix: 'custom',xml: {tagAlias: 'lowerCase'},types: [{name: 'CustomTask',extends: ['bpmn:Task'],properties: [{name: 'customProperty',type: 'String'},{name: 'priority',type: 'Integer'}]}]
};// 在Modeler中使用
const modeler = new BpmnModeler({moddleExtensions: {custom: customModdleExtension}
});

4.2 属性面板扩展

// 自定义属性提供者
export default class CustomPropertiesProvider {constructor(propertiesPanel, injector) {this.propertiesPanel = propertiesPanel;this.injector = injector;}getGroups(element) {if (element.type !== 'custom:Task') {return [];}return [{id: 'custom-properties',label: '自定义属性',entries: [{id: 'custom-property',label: '自定义属性',modelProperty: 'customProperty',widget: 'textField'},{id: 'priority',label: '优先级',modelProperty: 'priority',widget: 'textField'}]}];}
}

5. 事件系统与交互

5.1 事件监听

// 自定义行为处理器
export default class CustomBehavior {constructor(eventBus, modeling) {this.eventBus = eventBus;this.modeling = modeling;// 监听元素创建事件eventBus.on('shape.added', (event) => {const { element } = event;if (element.type === 'custom:Task') {this.handleCustomTaskAdded(element);}});// 监听元素选择事件eventBus.on('selection.changed', (event) => {this.handleSelectionChanged(event.newSelection);});}handleCustomTaskAdded(element) {// 自定义任务添加后的处理逻辑console.log('Custom task added:', element);}
}

5.2 命令扩展

// 自定义命令处理器
export default class CustomCommandHandler {constructor(modeling) {this.modeling = modeling;}preExecute(context) {// 命令执行前的处理}execute(context) {// 执行自定义命令const { element, newProperties } = context;return this.modeling.updateProperties(element, newProperties);}revert(context) {// 撤销命令const { element, oldProperties } = context;return this.modeling.updateProperties(element, oldProperties);}
}

6. 完整示例：自定义审批节点

// 自定义审批节点模块
import CustomRenderer from './CustomRenderer';
import CustomPaletteProvider from './CustomPaletteProvider';
import CustomContextPadProvider from './CustomContextPadProvider';
import CustomBehavior from './CustomBehavior';export default {__init__: ['customRenderer','customPaletteProvider', 'customContextPadProvider','customBehavior'],customRenderer: ['type', CustomRenderer],customPaletteProvider: ['type', CustomPaletteProvider],customContextPadProvider: ['type', CustomContextPadProvider],customBehavior: ['type', CustomBehavior]
};// 审批节点渲染器
class ApprovalRenderer extends BaseRenderer {drawShape(parentNode, element) {if (element.type !== 'custom:ApprovalTask') {return;}const { width, height } = element;// 创建审批节点的特殊形状const group = this.svgCreate('g');// 主体矩形const rect = this.svgCreate('rect', {x: 0,y: 0,width: width,height: height,rx: 15,fill: '#fff3e0',stroke: '#f57c00','stroke-width': 2});// 审批图标const icon = this.svgCreate('path', {d: 'M9 16.17L4.83 12l-1.42 1.41L9 19 21 7l-1.41-1.41z',fill: '#f57c00',transform: `translate(${width/2 - 12}, ${height/2 - 12})`});// 状态指示器const statusCircle = this.svgCreate('circle', {cx: width - 10,cy: 10,r: 5,fill: this.getStatusColor(element)});group.appendChild(rect);group.appendChild(icon);group.appendChild(statusCircle);parentNode.appendChild(group);return group;}getStatusColor(element) {const status = element.businessObject.approvalStatus;switch(status) {case 'pending': return '#ffc107';case 'approved': return '#4caf50';case 'rejected': return '#f44336';default: return '#9e9e9e';}}
}

7. 面试要点总结

7.1 核心概念

• 模块化架构：基于依赖注入的松耦合设计
• 渲染器机制：通过优先级控制自定义渲染逻辑
• 事件驱动：完整的事件系统支持交互扩展
• 元模型扩展：支持BPMN标准的自定义扩展

7.2 技术难点

• SVG操作：熟练掌握SVG DOM操作和路径绘制
• 依赖注入：理解didi框架的工作原理
• 事件传播：掌握事件的冒泡和捕获机制
• 模块注册：理解模块的生命周期和初始化顺序

7.3 最佳实践

• 性能优化：合理使用渲染优先级，避免重复渲染
• 代码组织：模块化拆分，职责单一
• 扩展性设计：预留扩展点，支持插件化开发
• 错误处理：完善的错误边界和降级策略

7.4 常见问题

1. 如何实现自定义形状？

   • 继承BaseRenderer，实现canRender和drawShape方法
   • 使用SVG API创建自定义图形

2. 如何添加工具面板按钮？

   • 实现PaletteProvider接口
   • 返回工具项配置对象

3. 如何处理自定义属性？

   • 扩展moddle元模型
   • 实现PropertiesProvider

4. 如何实现拖拽创建？

   • 在PaletteProvider中配置dragstart事件
   • 使用create服务启动拖拽

这套扩展机制使得bpmn.js具有极强的可定制性，能够满足各种复杂的业务流程建模需求。

---

AI时代（更智能）

节点类型、数据类型（多模态）、

• 动态路径选择 ：基于AI推理结果动态选择执行分支

---

关键词汇

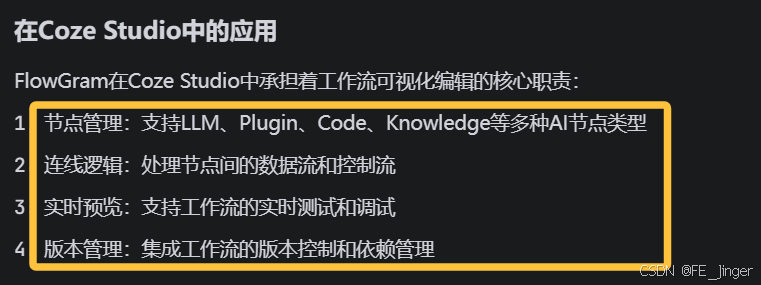

• 技术栈演进：Diagram.js → FlowGram
• 架构模式：事件驱动 → 数据流驱动
• 核心挑战：类型系统、异步调度、性能优化
• 发展趋势：多模态、Agent编排、自然语言编程

---

面试表达：AI时代流程编辑器技术总结

开场介绍（第一段）

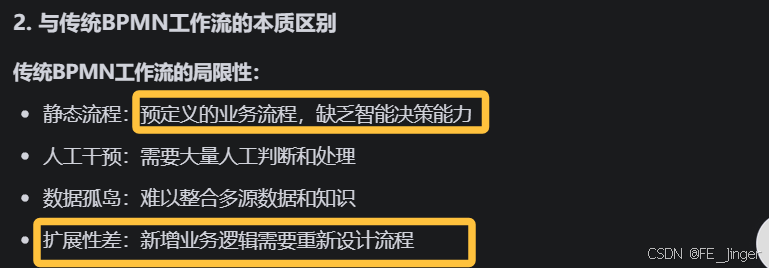

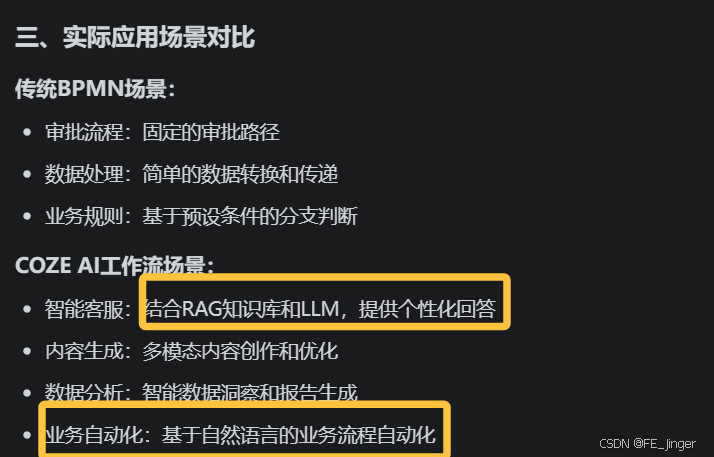

“关于AI时代的流程编辑器，我认为这是一个非常有意思的技术演进话题。传统的BPMN流程编辑器主要解决的是业务流程标准化问题，比如我们项目中使用的基于diagram.js的流程设计器，通过依赖注入实现模块化扩展。但AI工作流编辑器解决的是完全不同的问题域——它是为AI模型编排和数据处理管道而设计的。从技术架构上看，传统编辑器是事件驱动的流程引擎，而AI工作流编辑器是数据流驱动的DAG调度器。”

主流产品分析（第二段）

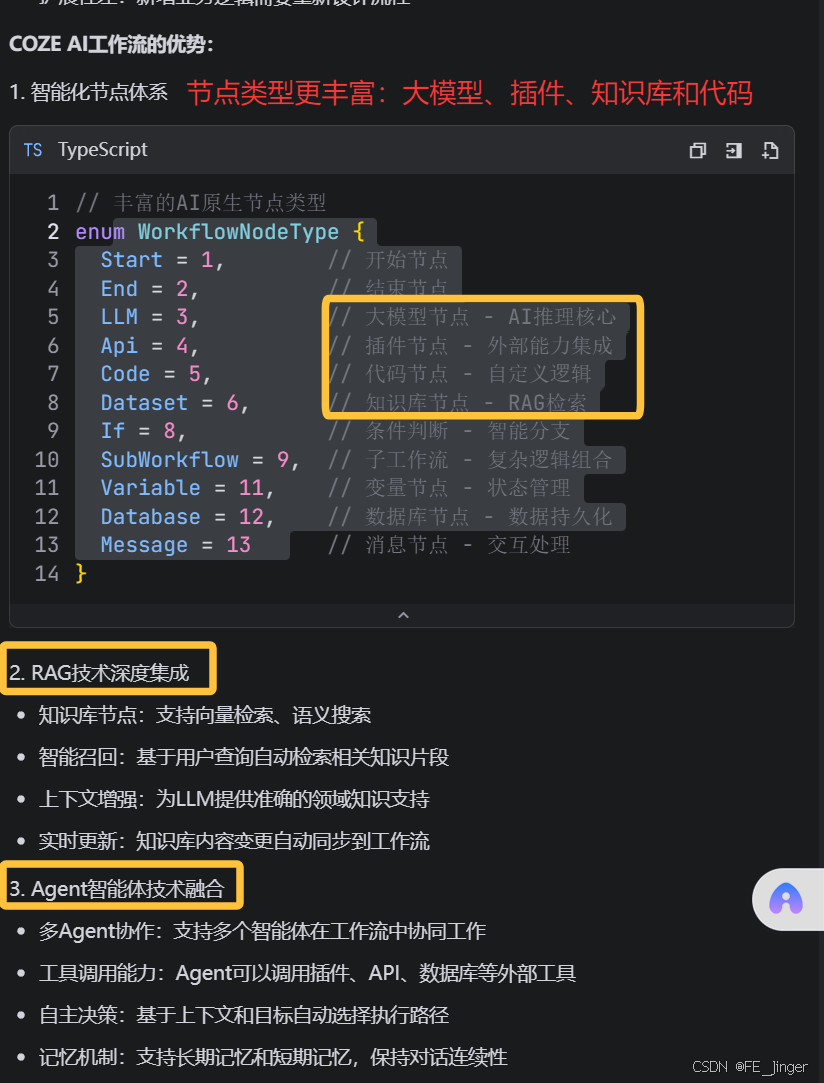

“目前主流的AI工作流编辑器中，字节跳动的Coze工作流是比较典型的代表。它的核心特点是低代码设计，用户可以通过拖拽LLM节点、工具节点、逻辑节点来构建复杂的AI应用。技术栈上，前端使用React + Canvas渲染，后端是自研的执行引擎，支持实时调试和版本管理。除了Coze，还有开源的LangFlow基于LangChain + ReactFlow，Dify支持多模态和RAG集成，ComfyUI专注于图像生成工作流。这些产品都体现了从传统流程图向智能化编排平台的转变。”

技术实现深度（第三段）

“从技术实现角度，AI工作流编辑器的核心挑战在于节点系统设计和数据流管理。节点需要支持强类型的输入输出，比如text、image、audio、embedding等数据类型，还要处理异步执行、错误重试、并行调度等复杂场景。前端通常基于React Flow或类似的图形库，需要实现自定义节点组件、连线验证、实时预览等功能。执行引擎则需要构建DAG，进行拓扑排序，管理执行上下文。相比传统的BPMN编辑器，这里的技术复杂度主要体现在数据类型系统和异步执行调度上。”

发展趋势展望（第四段）

“我认为AI工作流编辑器的发展趋势有几个方向：首先是多模态融合，未来会支持文本、图像、音频、视频的统一处理；其次是Agent编排，从单一模型调用发展到多智能体协作；第三是自然语言编程，用户可以用自然语言描述需求，AI自动生成工作流；最后是边缘计算集成，支持在边缘设备上部署轻量化的AI工作流。这个领域还在快速发展中，技术栈也在不断演进，对前端开发者来说是一个很有挑战性的方向。”

个人技术见解（第五段）
