微雪电子发布工业级ESP32-S3-POE工控板：8路隔离IO，双核240MHz赋能AIoT，一根网线解决供电与通信，工业物联网迎来高性价比控制新选择

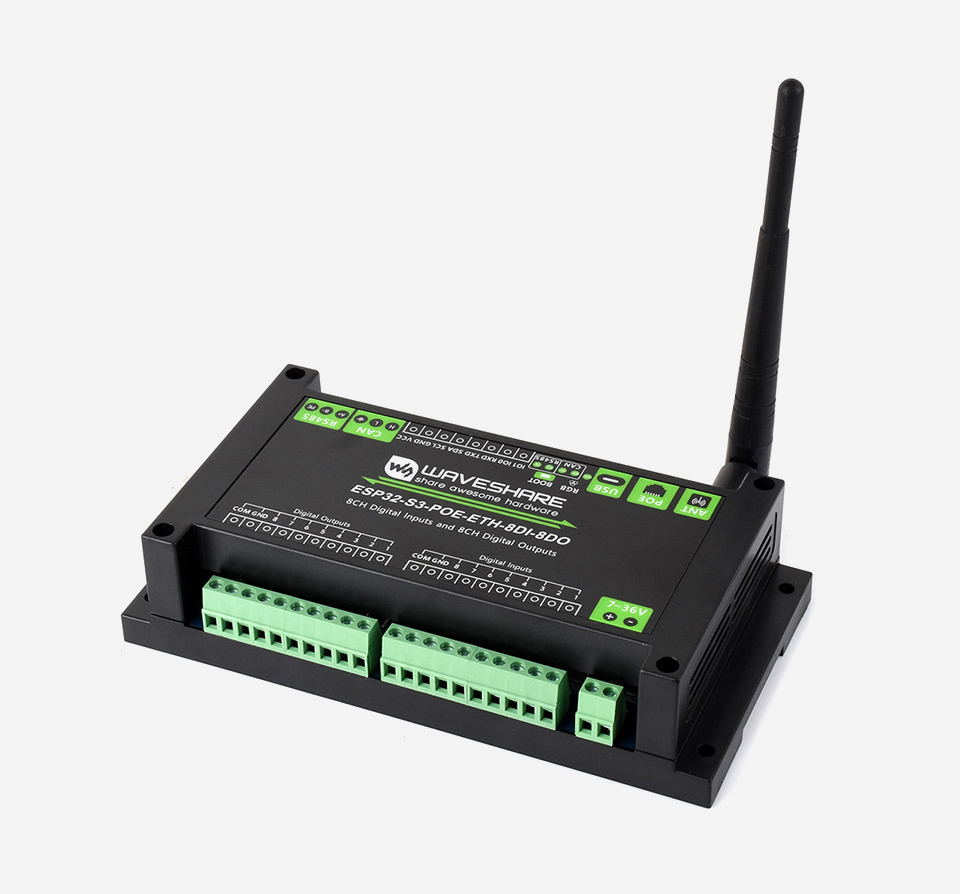

2025年盛夏，嵌入式硬件领域知名厂商微雪电子（Waveshare）推出了一款革新性工控产品——ESP32-S3-POE-ETH-8DI-8DO工业控制板。

这款专为工业自动化场景设计的控制器集成了高性能处理核心与丰富接口，仅需一根网线即可同时完成设备供电与网络通信，为工业物联网应用提供了全新解决方案。

01 强悍核心，AIoT专用处理器

作为工控板的核心，微雪电子选择了乐鑫科技专为AIoT市场打造的ESP32-S3芯片。这款芯片搭载了Xtensa® 32位LX7双核处理器，主频高达240MHz，相比前代产品大幅提升了AI运算能力。

ESP32-S3芯片内置512KB SRAM和384KB ROM，并支持扩展高速Octal SPI flash和片外RAM。其新增的向量指令集(vector instructions) 专门优化了神经网络计算和信号处理性能，为后续的机器学习应用如语音唤醒、图像识别等场景预留了充足算力空间。

微雪电子工程师团队特别选择了ESP32-S3-WROOM-1U-N16R8模组作为核心，板载16MB Flash和8MB PSRAM，确保复杂控制程序运行的流畅性。这一配置让传统工业控制器相形见绌。

02 工业级接口配置，全面隔离防护

在工业现场，电气干扰是设备稳定运行的头号敌人。微雪电子在这款工控板上采用了三重隔离设计：

• 电源隔离：提供稳定的隔离电压，隔离端无需额外供电
• 光耦隔离：数字输入输出通道全部采用光耦隔离技术
• 数字隔离：有效避免外部信号干扰控制芯片

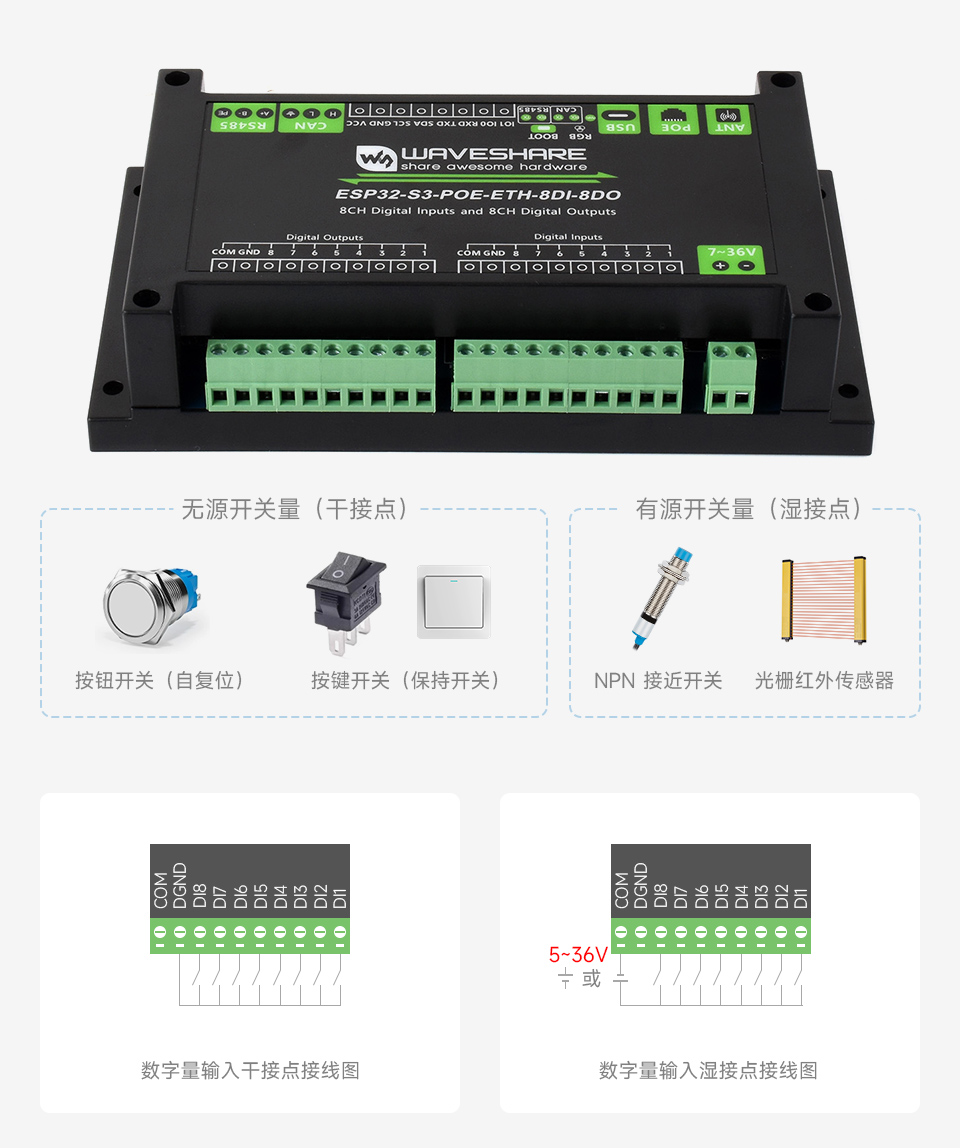

该控制器配备了8路全隔离数字输入通道，支持5V~36V宽电压范围，兼容无源输入和有源输入（NPN型或PNP型）。同时提供8路达林顿管开漏输出，单通道灌电流能力高达500mA，可直接驱动继电器等工业设备。

输出端内置续流二极管保护，输入端采用双向光耦隔离，配合板载TVS（瞬态电压抑制管），可有效抑制电路中的浪涌电压和瞬态尖峰电压，确保在恶劣电气环境中稳定运行。

03 多元通信接口，PoE一线解决供电联网

现代工业场景要求设备具备多元联网能力。微雪电子此款工控板堪称工业通信协议的集大成者：

• 双模无线：集成2.4GHz Wi-Fi（802.11 b/g/n）和低功耗蓝牙Bluetooth 5（LE）
• 有线网络：板载W5500以太网芯片，支持10/100Mbps网络连接
• 工业总线：配备隔离型RS485和隔离型CAN接口

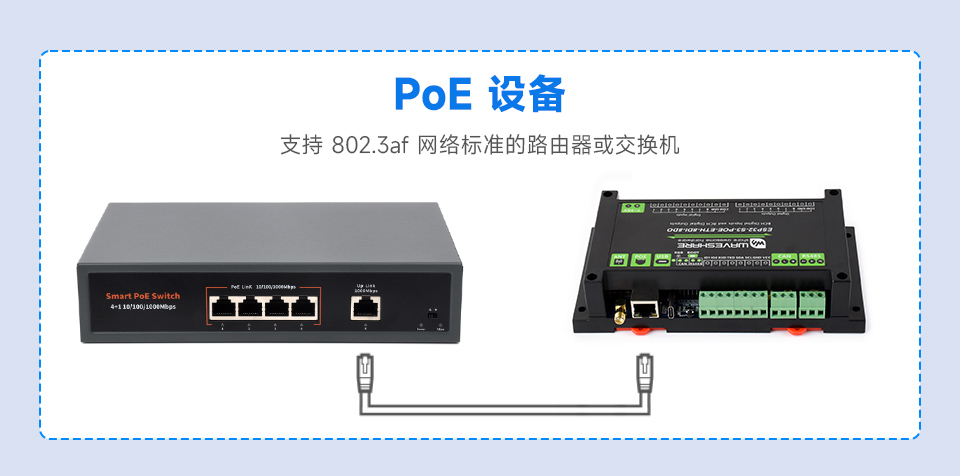

最令工程师称赞的是其PoE（Power over Ethernet）支持。通过符合IEEE 802.3af标准的PoE模块，用户仅需一根标准网线即可同时完成设备供电和网络连接，极大简化了现场布线复杂度。

通信接口均配备专业防护，RS485和CAN接口均提供TVS管保护、浪涌和静电保护，并预留120Ω匹配电阻，可通过跳线帽便捷使能。

04 宽压供电与丰富扩展能力

考虑到工业现场复杂的供电环境，微雪电子设计了7V~36V宽电压输入范围的电源方案。用户可通过接线端子供电，也可使用USB Type-C接口进行5V供电，适应不同现场条件。

扩展能力方面，该工控板堪称“全能选手”：

• Micro SD卡槽：支持外接存储卡保存数据日志或图像文件
• RTC实时时钟：板载PCF85063ATL芯片，支持定时任务执行
• 多功能排针接口：可扩展连接其他设备模块
• USB Type-C对外供电排针：可为外围设备提供电源

板载状态指示系统包含蜂鸣器、RGB彩灯、电源指示灯以及RS485/CAN收发指示灯，使设备运行状态一目了然。通过GPIO38引脚可自由编程控制RGB灯效，实现设备状态的视觉化呈现。

05 开发友好，快速部署

对开发者而言，微雪电子提供了完善的支持体系。工控板全面兼容Arduino开发环境，大大降低了二次开发门槛。

微雪电子官网提供了详尽的开发文档和示例代码，包括：

• 完整的Arduino开发环境搭建指南
• 各接口的驱动程序示例

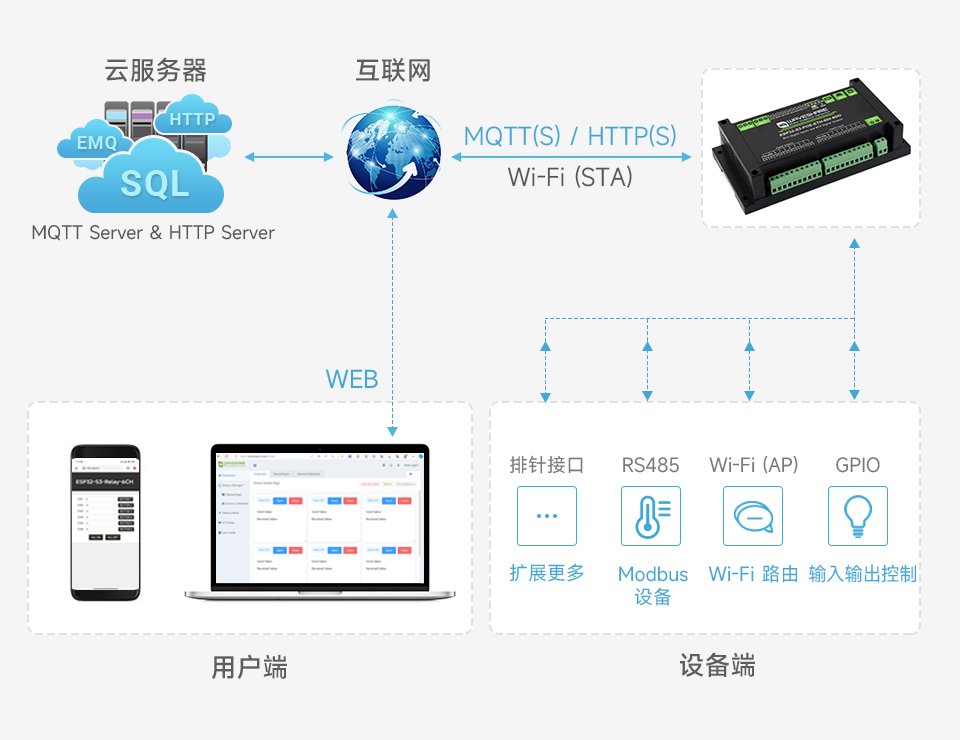

• 与waveshare.cloud物联网平台对接的MQTT示例
• 数字输入输出联动控制的参考实现

“我们提供了轻量级MQTT协议实现数据可视化服务的完整解决方案，”微雪电子技术负责人介绍，“开发者只需调用简单API，即可将设备数据对接到云端，实现远程监控与控制。

06 工业级防护与安装设计

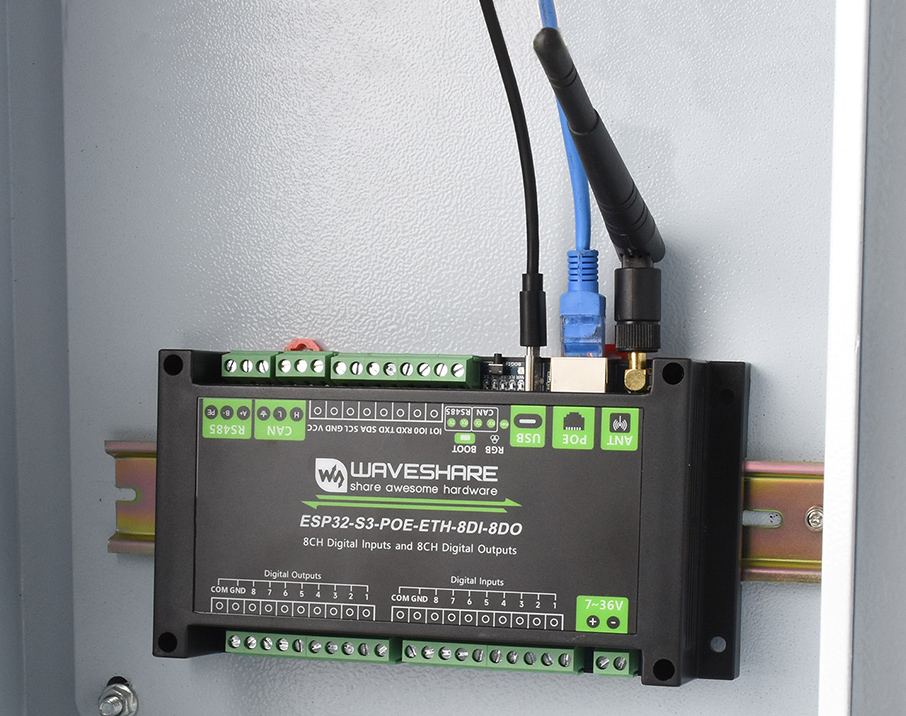

为适应工业环境，微雪电子为此控制器配备了专业级防护外壳。外壳采用导轨式设计，支持35mm标准导轨安装，尺寸为175×90×40mm，坚固耐用且安装便捷。

内部布局经过优化设计，将高压电路与控制电路物理隔离，避免继电器外接高压电路干扰控制芯片。同时采用一体式电源隔离方案，提供稳定的隔离电压。

在安全认证方面，产品符合多项工业标准，包括CE、FCC等射频认证以及软件协议认证，确保用户可放心部署于各类工业场景。

07 多元化应用场景

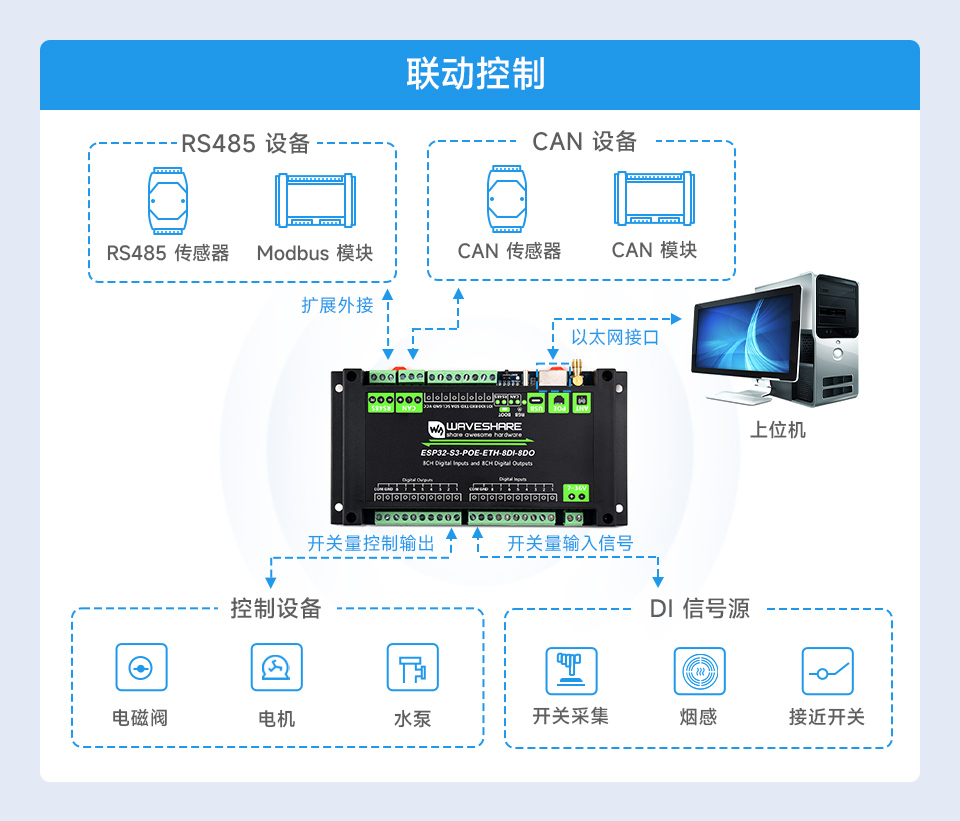

凭借强大的处理能力和丰富的接口配置，ESP32-S3-POE-ETH-8DI-8DO可广泛应用于：

• 工业自动化控制系统：生产线设备监控与联动控制
• 智能楼宇管理：照明、空调、门禁系统的集中控制
• 远程设备监控：通过WiFi/以太网实现设备状态远程采集
• 智慧农业应用：大棚环境监测与灌溉设备控制
• 能源管理系统：电力设备状态监测与能耗分析

“一台设备即可替代传统的PLC控制器+通信模块+隔离模块组合，”一位提前试用该产品的工业自动化工程师评价，“其紧凑的设计和强大的网络能力，让我们的设备柜空间利用率提升了40%。

微雪电子这款ESP32-S3-POE工控板的推出，标志着工业控制器正式迈入智能物联新时代。其一体化设计解决了工业现场布线复杂的痛点，强大的处理能力为边缘智能计算提供了平台基础。
