在一个集成的 SynMatrix-Ansys 设计工作流程中实现 3D 滤波器仿真

Synmatrix Technologies Inc.是Ansys 的技术合作伙伴，通过一体化 RF 滤波器设计和测试调整软件平台提供解决方案，该平台可与 Ansys HFSS 3D 高频电磁 (EM) 仿真软件配对，以减少开发时间、材料和运营成本、设计风险和产品故障。

典型的射频/微波设计过程非常耗时且成本高昂。传统上，滤波器合成/设计需要经验丰富的滤波器设计师。滤波器的合成基于查找表和忽略电磁效应的近似公式。大多数情况下，最初制造的原型通常无法满足设计目标，需要进行台架调整和优化。验证完成后，设计周期会重复，设计师会发现自己处于一个反复的过程；对于缺乏经验的设计师来说，在实现优化设计之前需要更多的样品构建周期，从而延长研发周期，增加工程成本并延迟上市时间。

SynMatrix 创始人刘建超表示，射频滤波器设计面临的最大挑战之一是电磁现象的不确定性。然而，SynMatrix 和 HFSS 工作流程的集成提供了物理洞察力、信心和精确的设计。“我认为最具挑战性的工作是优化的不确定性，例如，当需要优化的物理变量超过 9 个时，设计师会问‘我需要调整哪些变量？’”刘建超说。“SynMatrix 软件可以根据 HFSS 电磁模拟提供此指导。通过结合使用这些工具，设计师可以克服不确定性，我们可以指导用户快速实现设计目标。”

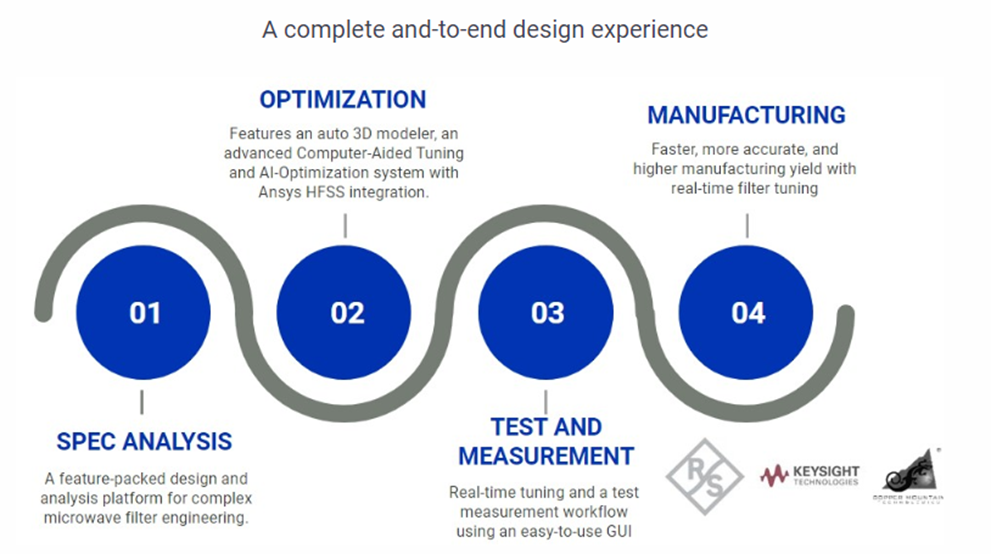

Synmatrix 提供完整的端到端设计体验和用于微波滤波器设计、优化和测试调整的单一平台。







使用 SynMatrix，设计人员只需单击一下即可直接自动将 Ansys HFSS 设计参数导入/导出到 SynMatrix。将数据导入 Synmatrix 后，Ansys HFSS 用户可以利用用户友好的平台自动调整和编辑所需的参数，以满足所需的 RF 设计输出。

SynMatrix 提供的完整滤波器功能集非常全面。设计平台包括任意耦合矩阵合成、性能优化和拓扑分析；从仿真的角度来看，用户将享受计算机辅助调整和诊断功能、高级耦合矩阵提取功能。从性能优化调整的角度来看，用户将受益于 AI 优化系统、高级空间映射功能以及调整错误和进度监控工具。还提供完整的设计结构系列，包括腔体、波导、同轴、LTCC 芯片、陶瓷和微带。







2022 年值得关注的产品亮点：

• 引入了 与 Ansys HFSS 设计工作流程集成的自动 3D 建模功能。包括单谐振器建模和分析、相邻和输入/输出耦合建模和分析以及定制的完整 3D 建模生成。
•  Ansys HFSS 中  对同轴腔和波导结构的自动 3D 建模 支持。
•  发布了直接从 SynMatrix GUI启动峰值功率处理和温度漂移分析的功能 。
• 引入数千种实用拓扑作为选择库。新集成的拓扑包括 横向、箭头、箱形截面、直线、死胡同、非谐振节点、扩展箱和多模式。
• 用于支持大批量射频滤波器生产的计算机辅助制造工作流程系统。
