串口转ADC/PWM 串口转I2C 串口转GPIO工具

 一、工具简介

        串口是大家比较通用的协议，每次使用I2C模块或者其他功能时都需要自己花大量的时间去做单片机驱动，而且功能还都是写死的，开发起来非常不方便。所以我设计了一款通用的上位机工具，这样每次使用相关功能时就非常的好操作了。开发者可以根据提供的串口协议去自己开发单片机端的功能。

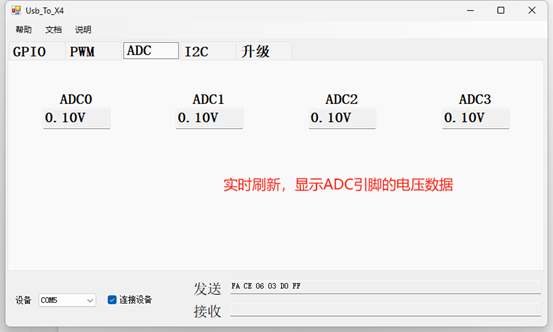

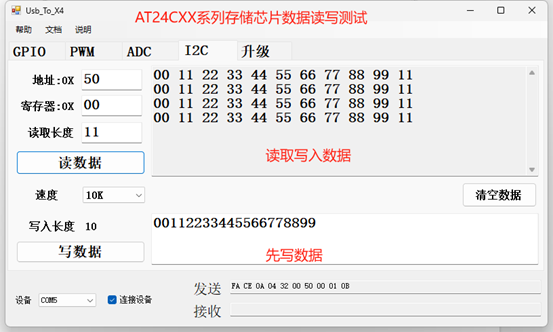

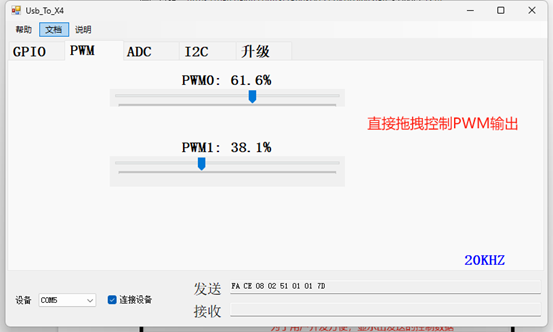

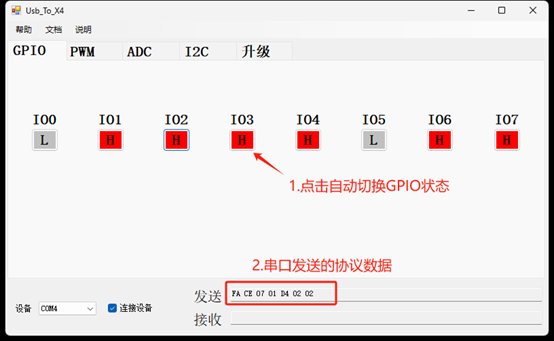

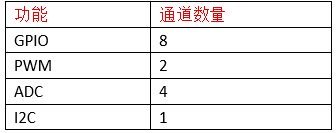

二、接口数量与工具展示

三、开发协议

        开发协议分总协议包和功能协议包。功能协议包在总协议包的数据中。

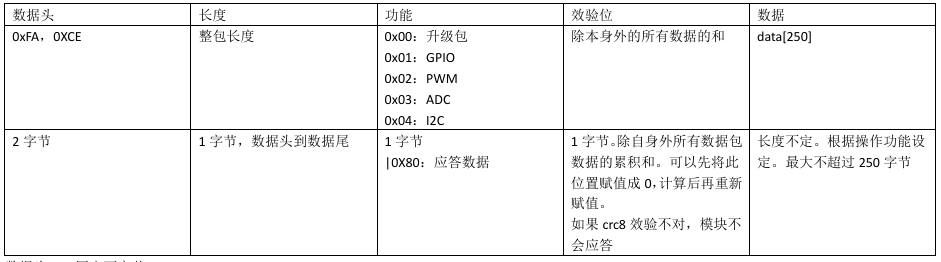

总协议包格式

数据头    ：固定两字节0XFA,0XCE

长度    ：数据包总长度，占用1字节

功能    ：代表包的功能，占用1字节。数据|0x80后为应答数据

效验位    ：为crc8，自身为0时，所有数据的累积和，最后保留低8位

数据    ：功能包数据

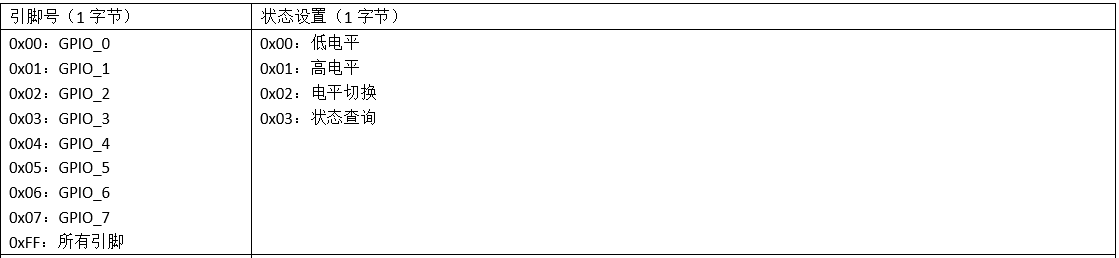

3.1 GPIO功能协议

数据应答：所有引脚状态

协议举例说明：

例    ：FA  CE  07  01  D1  00  01 （GPIO_0设置低电平）

应答：FA  CE  07  81  51  00  01

例    ：FA  CE  07  01  D1  FF  03 （所有引脚状态查询）

应答：FA  CE  07  81  51  FF  D3 （GPIO_7~ GPIO_0分别是：高高低高 低低高高）

D3（11010011）为8个引脚状态（bit：0为GPIO_0）

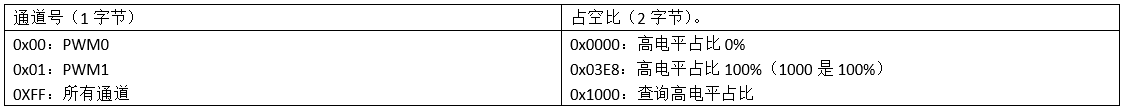

3.2 PWM功能协议

应答：PWM占空比

例    ：FA  CE  08  02  C8  01  01     F4（PWM1 设置高占空比50%）

应答：FA  CE  08  82  48  01  01     F4

例    ：FA  CE  08  02  E1  FF  10  00  （查询所有PWM通道占空比）

应答：FA  CE  0A  82  9B  FF  01  80  01  C6

（PWM0: 0180(38.4%)，PWM1: 01C6(45.4%)）

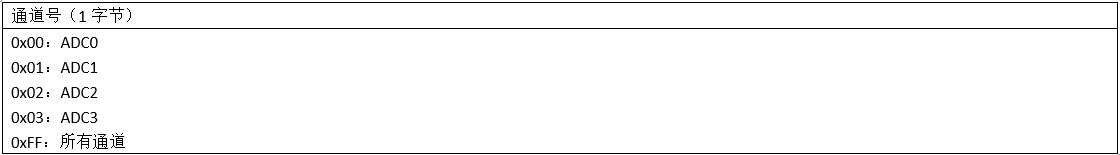

3.3 ADC功能协议

应答：通道的ADC值 0~4095（十六进制）

例    ：FA  CE  06  03  D0  FF（查询所有ADC通道）

应答：FA  CE  0E  83  3C  FF  00  7A  00  7A  00  78

（ADC0: 007A，ADC1: 007A，ADC2: 0078，ADC3: 0078）

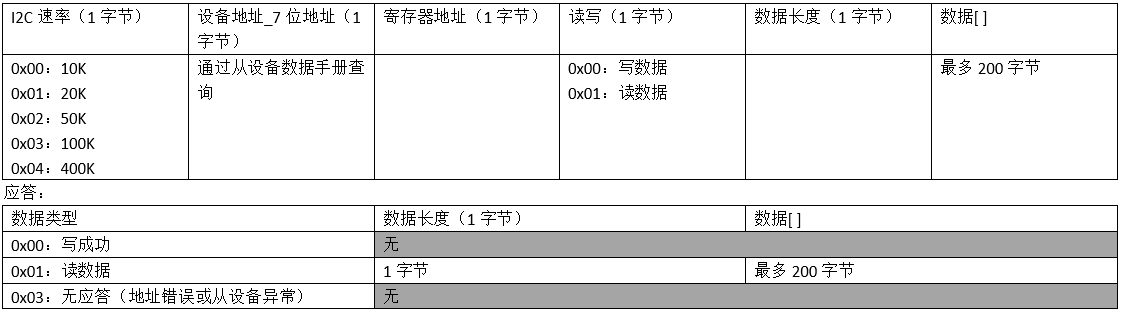

3.4 I2C功能协议

四、工具下载

资料下载：https://pan.baidu.com/s/1P6psZvY2T7NTlrDRvrxiaA  提取码: rx14

五、快速开发工具

        为了快速开发，可以使用简易的硬件小板

        https://item.taobao.com/item.htm?id=955142798296&skuId=5880422081589&spm=a213gs.v2success.0.0.78ca4831VSx4YX
