参考平面与返回电流

使用ADS建模探究带状线与不同距离平面上返回电流的关系

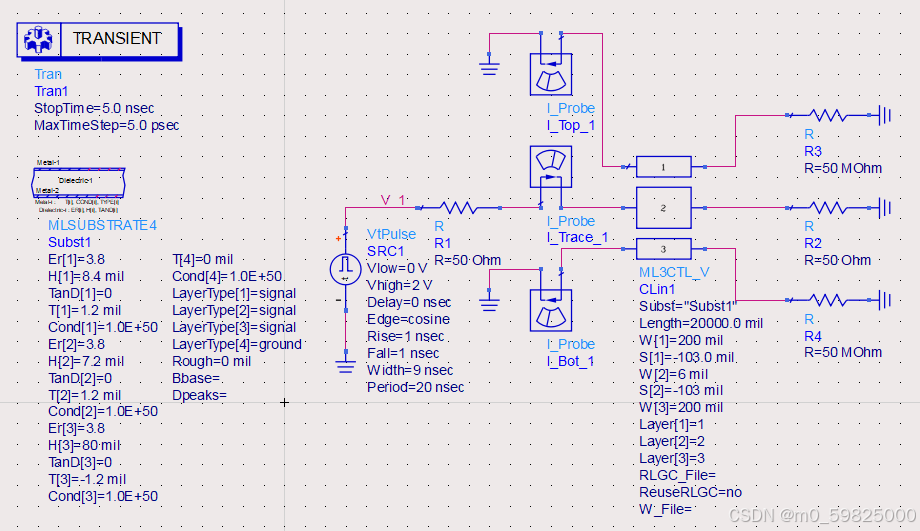

建立一个带状线模型，远处有理想地平面，上下两层为信号层，中间传输线保证50Ohm阻抗，分别调整H1/H2的值，观察参考平面返回电流值的大小。

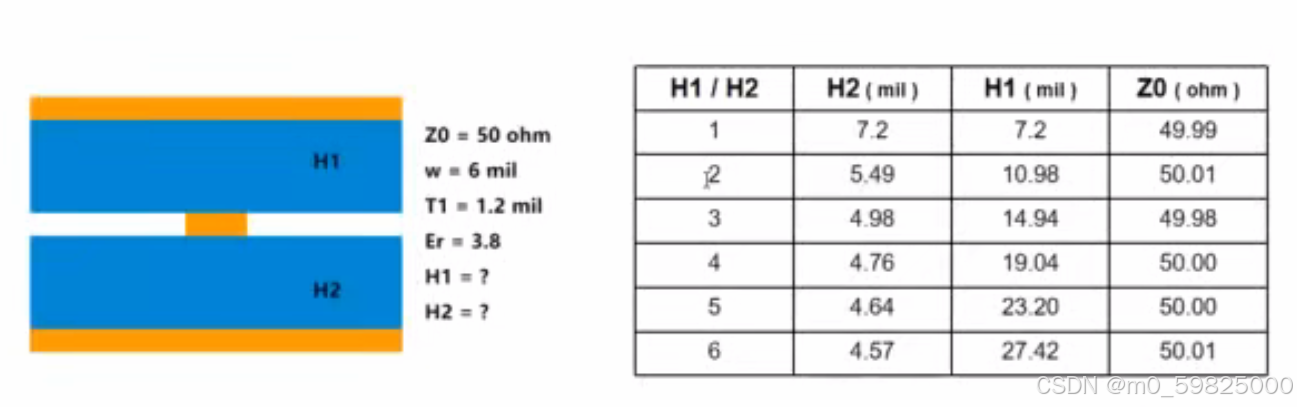

注：仿真中H[1]的值为下图中H1+T1的高度

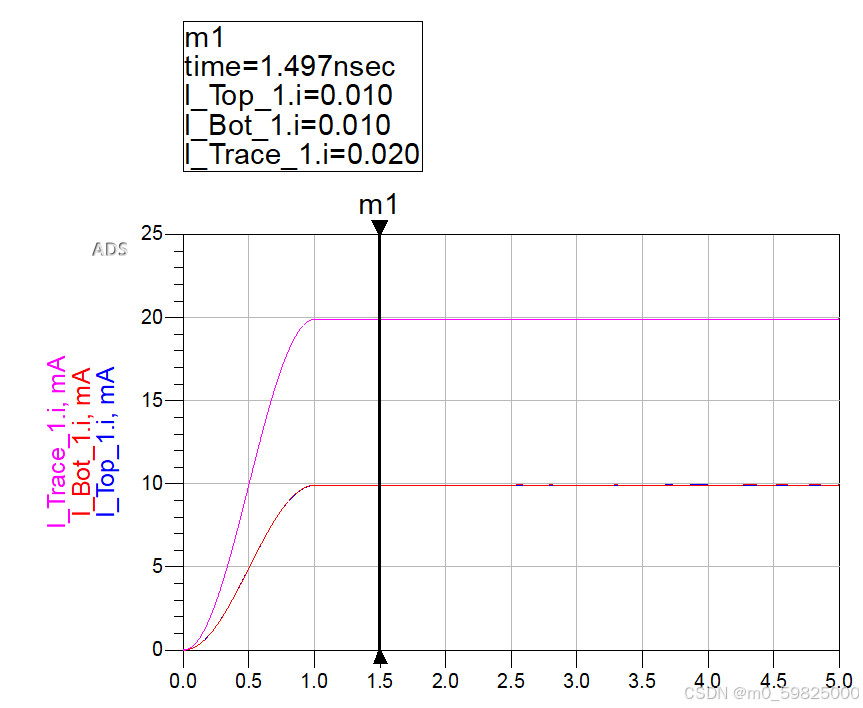

当H1/H2值为1时，即传输线到上下平面距离都相等的时候，仿真结果如下：

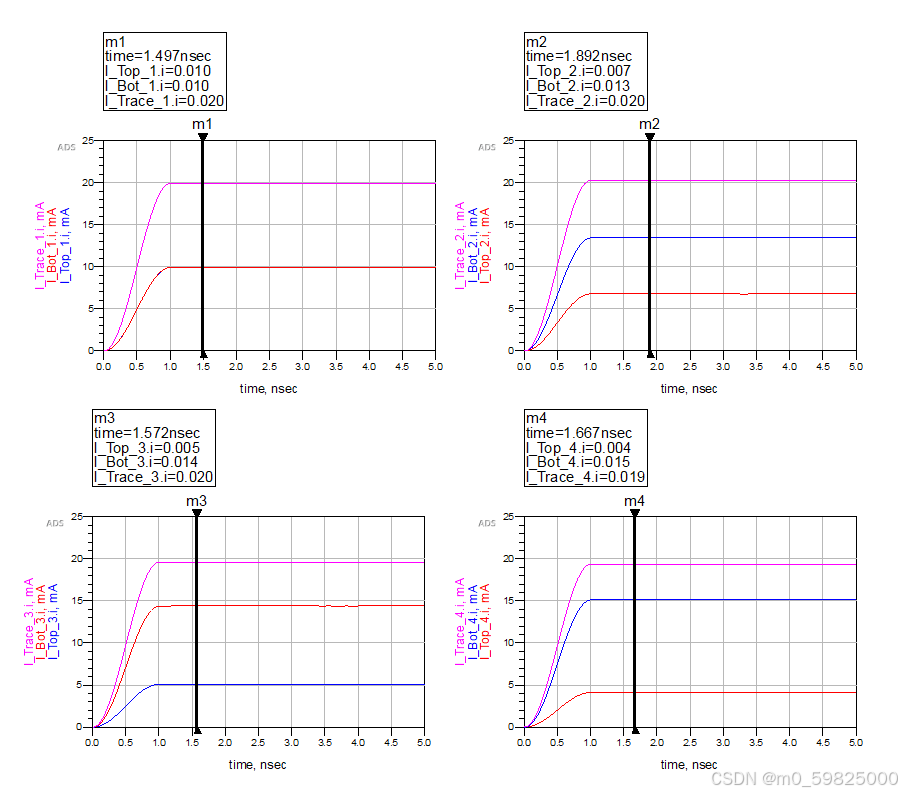

可以看到上下平面返回电流分别为传输线上电流的一半，根据图2分别改变H1/H2的比值观察传输线上返回电流的关系

H1/H2	TOP平面电流（A）	BOT平面电流（A）	TOP/BOT电流比值
1	0.01	0.01	1
2	0.007	0.013	1/2
3	0.05	0.014	1/3
4	0.04	0.015	1/4

根据对比结果可得到结论：

电流在上下两个平面时按比例分配的，电流大小与层叠厚度成反比，平面与走线之间的间距越大，分配的电流越少，相应的间距与走线之间的间距越小，分配的电流越多。
