校园电子地图制作：校园三维地图从 CAD 图纸到 WebGIS 服务的完整链路

news 来源：原创 2025/5/6 15:03:00

本文面向 GIS 工程师、地图数据处理人员以及对校园电子地图制作感兴趣的读者，重点讲解如何将 CAD 图纸转换为 WebGIS 服务，并分享自动化清洗工具开发、坐标系转换与矢量切片发布的实战经验。如需获取校园导航系统技术文档可前往文章最下方获取，如有项目合作及技术交流欢迎私信我们哦~

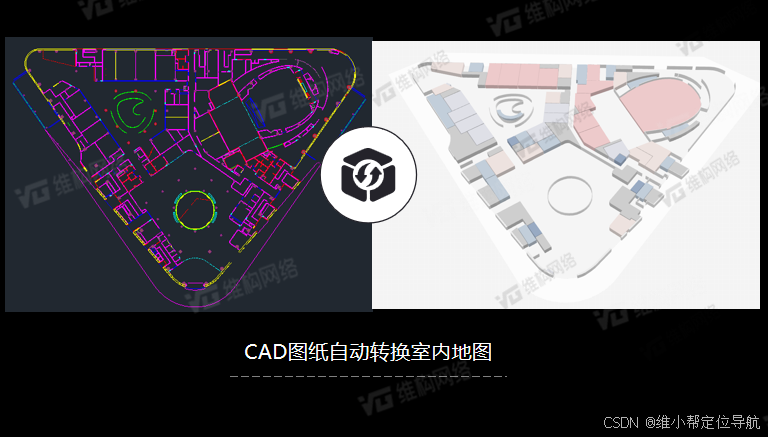

一、CAD 图纸的自动化清洗工具开发

CAD 图纸是校园电子地图的重要数据来源，但其通常包含大量冗余信息（如标注、辅助线等），需要经过清洗才能用于 GIS 系统。以下是自动化清洗工具的开发步骤：

1. 提取有效图层

CAD 图纸通常包含多个图层，我们需要提取与地图相关的有效图层（如道路、建筑物、绿地等）。

2. 去除冗余元素

使用 Python 脚本自动化去除冗余元素（如标注、辅助线）。

3. Python 脚本示例

以下是一个基于 pyautocad 库的 CAD 图纸清洗脚本：

from pyautocad import Autocad, APoint

# 初始化 AutoCAD
acad = Autocad(create_if_not_exists=True)
acad.prompt("AutoCAD 脚本运行中...\n")

# 获取当前图纸
doc = acad.doc
layers = doc.Layers

# 定义需要保留的图层
valid_layers = ["Road", "Building", "GreenSpace"]

# 遍历所有实体，删除无效图层上的元素
for entity in doc.ModelSpace:
    if entity.Layer not in valid_layers:
        entity.Delete()

print("CAD 图纸清洗完成！")

二、基于 QGIS 的坐标系转换与拓扑校正

清洗后的 CAD 数据需要导入 QGIS 进行坐标系转换与拓扑校正，以确保数据的准确性与一致性。

1. 坐标系转换

CAD 图纸通常使用局部坐标系，而 WebGIS 需要使用全球坐标系（如 WGS84）。以下是坐标系转换步骤：

在 QGIS 中导入 CAD 数据。
使用 处理工具箱 中的 重新投影 工具，将数据转换为目标坐标系。

2. 拓扑校正

拓扑校正是确保数据几何关系正确的重要步骤。例如，道路不应与建筑物重叠。以下是拓扑校正步骤：

使用 QGIS 的 拓扑检查器 工具，检查并修复几何错误。
使用 处理工具箱 中的 修复几何 工具，自动修复常见问题。

三、矢量切片服务发布（GeoServer 实战配置）

矢量切片是一种高效的地图数据发布方式，适合在 WebGIS 中使用。以下是基于 GeoServer 的矢量切片服务发布步骤：

1. 数据导入 GeoServer

将处理后的数据导出为 Shapefile 或 PostGIS 数据库。
在 GeoServer 中创建新的工作区与数据存储。
导入数据并发布为图层。

2. 配置矢量切片

在 GeoServer 中安装 Vector Tiles 插件。
在图层设置中启用矢量切片，并选择切片格式（如 MVT）。
配置切片参数（如缩放级别、边界范围）。

3. 示例：发布校园地图服务

以下是一个 GeoServer 矢量切片配置示例：

工作区：campus_map
数据存储：campus_data
图层：roads, buildings, greenspace
切片格式：MVT

四、完整链路示例

以下是校园电子地图制作的完整链路示例：

CAD 图纸清洗：使用 Python 脚本自动化清洗 CAD 数据。
QGIS 处理：导入清洗后的数据，进行坐标系转换与拓扑校正。
GeoServer 发布：将处理后的数据发布为矢量切片服务。

五、产品亮点与优势

自动化清洗工具：大幅提升 CAD 数据处理效率。
高精度地图：通过坐标系转换与拓扑校正，确保数据准确性。
高效发布：基于 GeoServer 的矢量切片服务，支持高性能 WebGIS 应用。

六、总结

本文详细讲解了校园三维地图制作的完整链路，包括 CAD 图纸清洗、QGIS 处理与 GeoServer 发布。通过自动化工具与标准化流程，可以高效地构建高质量的校园三维地图。如需查看校园导航技术文档可点击文章最下方↓
