【Arduino小项目】控制步进电机

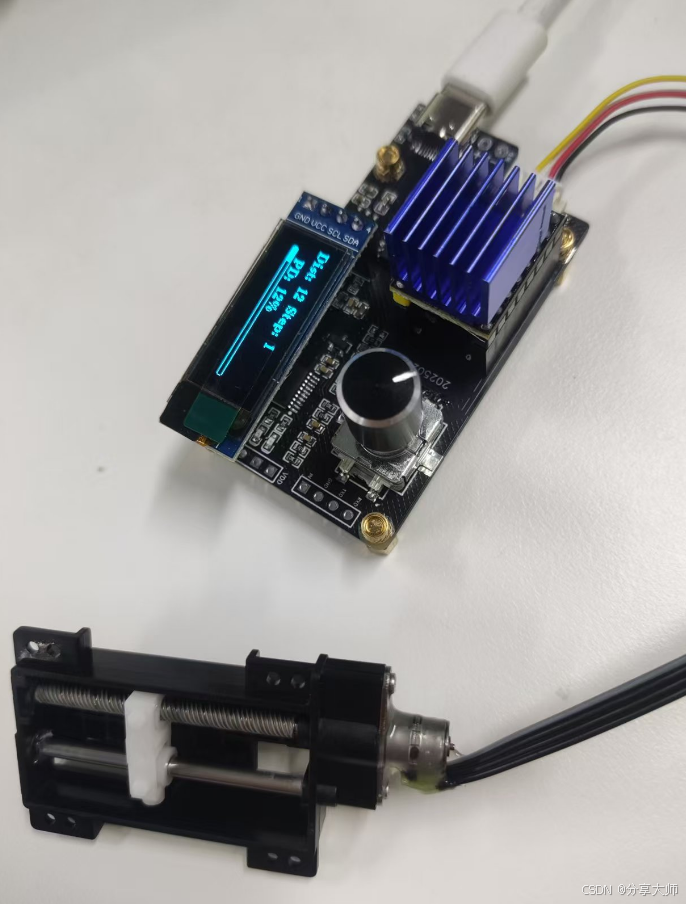

这个项目是一个基于Arduino的多模块控制系统，整合了电机控制、按键输入、编码器输入、OLED显示、串口通信和LED控制等功能。以下是对每个模块的详细解释：
1.MotorControl（电机控制模块）
功能：
• 控制步进电机的运动，包括方向、步数和速度。
• 提供接口设置目标距离和方向，并触发电机运动。
关键函数：
• void setup()：初始化电机控制引脚。
• void update()：检查是否需要更新电机状态，根据目标距离和当前距离计算运动步数，并调用运动函数。
• void moveMotor(uint8_t steps, bool direction)：控制电机运动指定步数和方向。
• void setMotorTarget(uint8_t distance, bool direction)：设置电机的目标距离和方向。
应用场景：
• 用于精确控制电机的位置，例如在机械臂、3D打印机或线性滑轨中。
2.ButtonControl（按键控制模块）
功能：
• 检测按键的短按、长按和双击事件。
• 提供接口处理不同按键事件，例如切换模式、调整参数或触发电机运动。
关键函数：
• void setup()：初始化按键引脚。
• void update()：更新按键状态，检测按键事件。
• void handleLongPress(int pin)：处理长按事件。
• void handleDoubleClick(int pin)：处理双击事件。
• void handleSingleClick(int pin)：处理短按事件。
应用场景：
• 用于用户交互，例如调整电机参数、切换显示模式或触发归零操作。
3.EncoderControl（编码器控制模块）
功能：
• 检测旋转编码器的旋转方向和步数。
• 提供接口处理编码器事件，例如调整运动距离或切换运动方向。
关键函数：
• void setup()：初始化编码器引脚。
• void update()：更新编码器状态，检测旋转事件。
• void handleEncoderChange()：处理编码器旋转事件。
应用场景：
• 用于实时调整参数（如运动距离或步进大小），适用于需要精细调节的场景。
4.DisplayControl（OLED显示模块）
功能：
• 在OLED屏幕上显示系统状态，包括运动距离、步进大小、进度条等。
• 提供接口更新显示内容。
关键函数：
• void setup()：初始化OLED屏幕。
• void update()：检查是否需要更新屏幕内容，并绘制相关信息。
• void drawProgressBar(uint8_t distance, uint8_t maxDistance)：绘制进度条。
• void setDisplayData(uint8_t distance, uint8_t stepSize, bool direction)：设置显示内容。
应用场景：
• 用于实时显示系统状态，方便用户监控和操作。
5.SerialCommand（串口通信模块）
功能：
• 通过串口接收命令并解析参数。
• 发送响应数据，支持简单的通信协议（带校验和）。
关键函数：
• void setup()：初始化串口通信。
• void processCommands()：处理接收到的串口命令。
• byte calculateChecksum(byte *data, int length)：计算校验和。
• void sendCommand(byte startByte, int param1, int param2)：发送响应数据。
应用场景：
• 用于与上位机通信，接收控制指令或发送状态数据。
6.LedControl（LED控制模块）
功能：
• 控制LED的闪烁和状态。
• 提供接口实现单次闪烁、交替闪烁等功能。
关键函数：
• void setup()：初始化LED引脚。
• void update()：更新LED状态。
• void blinkOnce(int pin, unsigned long interval)：让指定LED闪烁一次。
• void blinkAlternatingTwice(unsigned long interval)：让两个LED交替闪烁两次。
应用场景：
• 用于状态提示，例如电机运行状态或按键反馈。
7.Zero Detect（归零检测模块）
功能：
• 实现电机的归零操作。
• 检测零位信号（通过按键或其他传感器），并在超时时间内完成归零。
关键逻辑：
• 在zero_detect()函数中，电机向上运行一步，然后逐步向下运行，直到检测到零位信号（按键按下）。
• 如果超时未检测到零位，打印错误信息。
应用场景：
• 用于初始化设备时的归零操作，确保设备从已知的起始位置开始运行。
8.主程序（setup()和loop()）
功能：
• 初始化所有模块。
• 在主循环中调用各模块的update()函数，实现多任务处理。
关键逻辑：
• 在setup()中初始化所有模块，并调用zero_detect()进行归零操作。
• 在loop()中依次调用serialCommand.processCommands()、buttonControl.update()、encoderControl.update()、ledControl.update()、motorControl.update()和displayControl.update()，确保各模块按需更新状态。
总结
这个项目通过模块化设计，将电机控制、按键输入、编码器输入、OLED显示、串口通信和LED控制等功能整合在一起，形成一个完整的控制系统。每个模块都有明确的功能和接口，便于维护和扩展。这种设计适用于需要多种交互方式和实时反馈的场景，例如小型自动化设备或实验平台。
