前言：热管理对新能源汽车的意义
新能源汽车的热管理系统（Thermal Management System, TMS）是保障电池安全、延长续航里程、提升乘坐舒适性的核心系统。与传统燃油车不同，电动车没有发动机余热可用，且电池、电机等部件对温度敏感（电池最佳工作温度范围为20-40℃），因此需要更复杂的热管理方案。据行业预测，2025年中国新能源车热管理系统市场规模将突破1494亿元，单车价值量达7000元以上。本文将深入解析其核心零部件及技术原理。
热管理系统三大核心子系统
2.1 电池热管理系统（BTMS）
工作原理
通过冷却液循环或冷媒直冷技术，将电池包温度控制在20-40℃范围内：
- 液冷方案：冷却液流经电池冷却板（Battery Cooling Plate, BCP），带走电池产生的热量。
- 直冷方案：制冷剂直接通过蒸发器吸收电池热量（如比亚迪刀片电池冷媒直冷技术）。
关键技术
- 双循环回路：电池冷却液与电机冷却液通过多通阀实现热量交换（如特斯拉Model Y的八通阀设计）。
- 相变材料（PCM）：在极端温度下通过固液相变吸收/释放潜热，缓冲温度波动。
2.2 电机电控热管理系统
工作原理
- 主动散热：电机冷却液循环带走电驱系统热量（流量通常需>30L/min）。
- 余热回收：在低温环境下，将电机废热通过热泵系统引入座舱供暖。
关键技术
- 油冷电机：采用润滑油直接冷却定子绕组，提升散热效率（如蔚来ET7电机）。
- 智能温控算法：根据工况动态调节冷却液流量（如小鹏P7的四通阀控制方案）。
2.3 空调与座舱热管理系统
工作原理
- 制冷模式：电动压缩机压缩制冷剂→冷凝器散热→蒸发器吸热→鼓风机送风。
- 制热模式：
- PTC加热：电阻加热空气（能耗高，能效比COP≈1）。
- 热泵技术：通过四通阀切换制冷剂流向，吸收环境热量（COP可达2-3）。
关键技术
- 冷媒直冷直热：制冷剂直接与电池/座舱换热器接触（如特斯拉Model 3方案）。
- 湿度控制：通过冷凝水回收或膜式除湿技术维持座舱湿度40%-60%。
关键零部件技术解析
3.1 电子膨胀阀（EEV）
功能：精准调节制冷剂流量（精度±1%），控制蒸发器过热度。
技术突破：
- 步进电机驱动：0-6000步/转可调，响应时间<50ms。
- 集成传感器：内置NTC温度传感器和压力传感器，实现闭环控制。
应用场景：电池冷却回路与空调系统协同调节。
3.2 四通换向阀
功能：切换制冷剂流向，实现制冷/制热模式转换。
技术特点：
- 电磁驱动：响应时间<200ms，耐压能力≥4MPa。
- 防卡滞设计：采用不锈钢阀芯+PTFE涂层，寿命>10万次。
代表案例：特斯拉Model Y的八通阀集成模块。

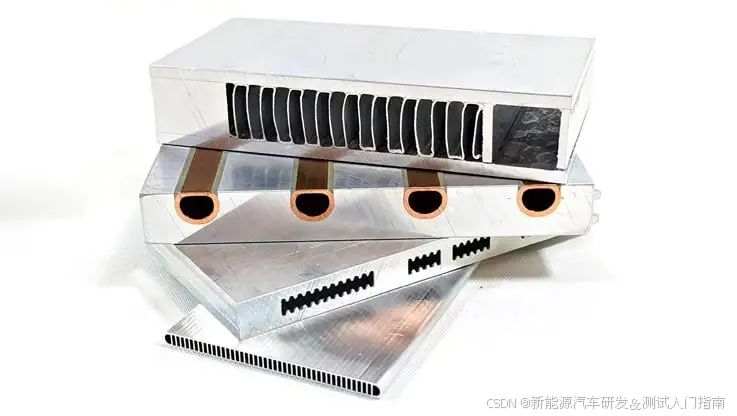

3.3 微通道换热器
结构：铝制扁管（水力直径<1mm）+百叶窗翅片。
优势：
- 体积缩小50%：相同换热量下尺寸仅为传统铜管翅片的1/3。
- 轻量化：铝材替代铜材，减重40%。
应用：电池冷却器（Chiller）和空调冷凝器的核心部件。
3.4 热泵压缩机
技术演进：
- 变频技术：转速范围1500-12000rpm，能效比提升30%。
- CO₂冷媒：GWP值趋近于零，适应-30℃低温制热（如蔚来ET5方案）。
市场格局：电装、三电（日本）、奥特佳（中国）占据70%份额。

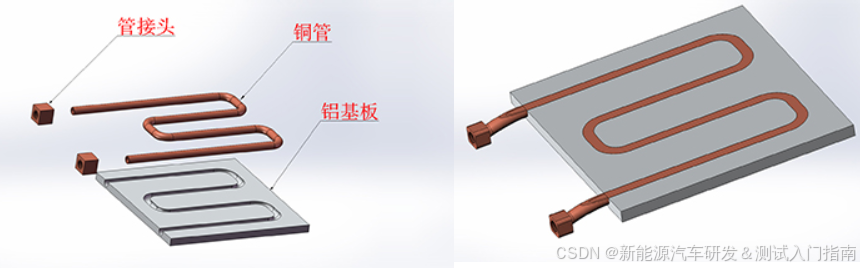

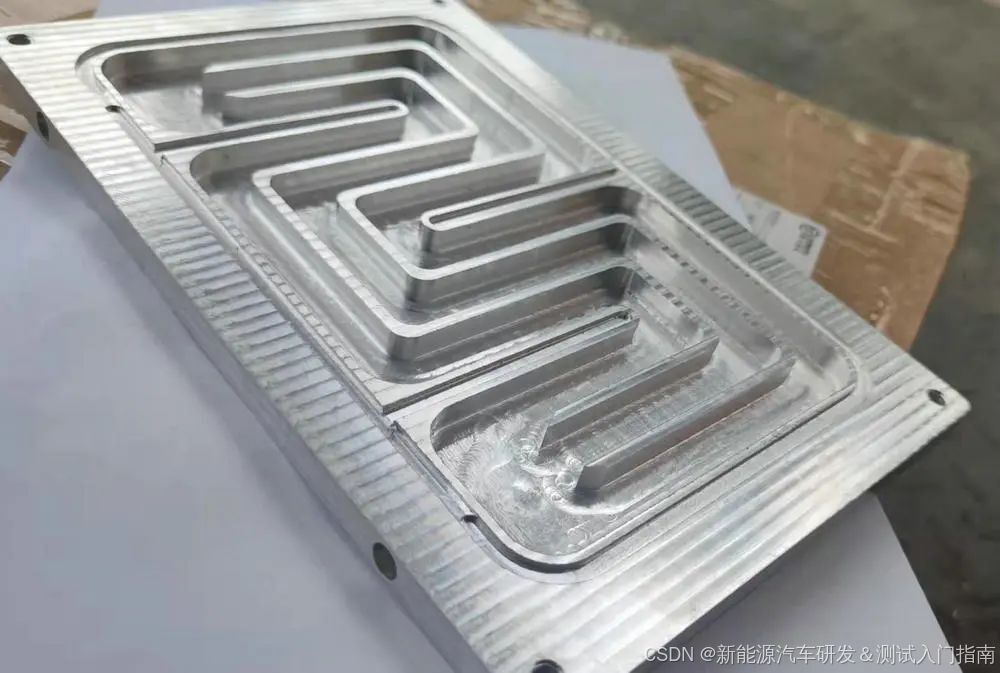

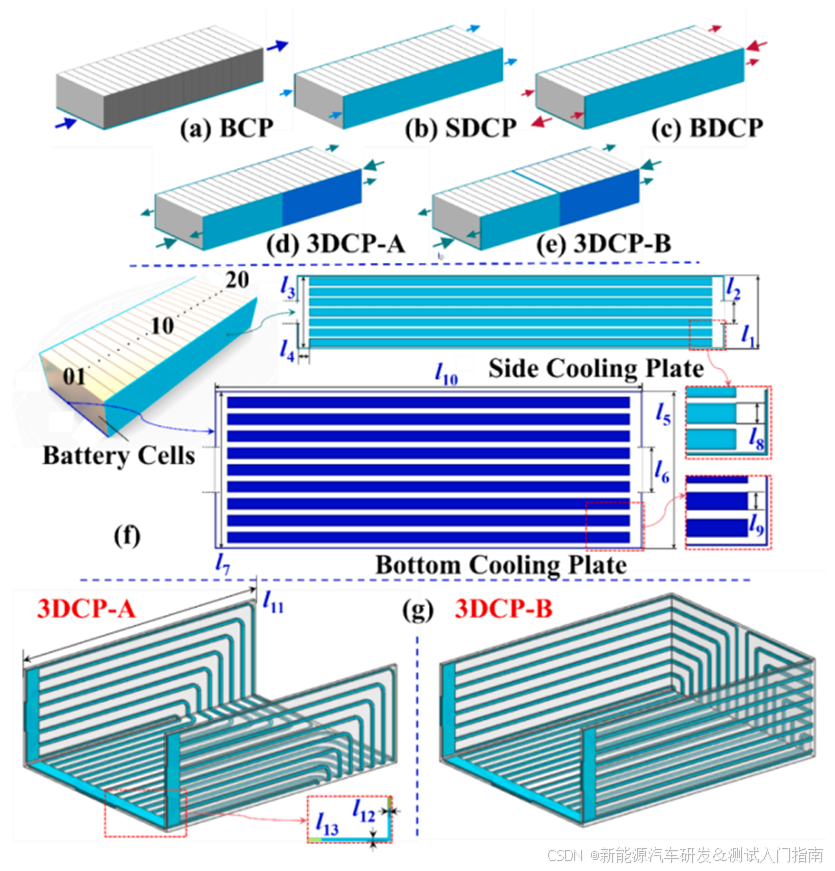

3.5 电池冷却板（BCP）
设计要点：
- 流道优化：蛇形或平行流道设计，确保流量均匀分布。
- 材料创新：微通道铝板+石墨烯涂层，导热系数提升至250W/(m·K)。
案例：比亚迪刀片电池采用全贴合式冷却板，换热效率提升40%。
技术趋势与行业挑战
4.1 集成化趋势
- 冷媒-冷却液复合热泵：特斯拉Model Y通过八通阀整合电池、电机、座舱回路，能效提升25%。
- 一体化储液罐：小鹏P7将电机、电池、座舱膨胀罐集成，减少30%零部件数量。
4.2 智能化升级
- AI温控算法：基于LSTM预测负载，动态调节热管理功率（如理想L9）。
- 数字孪生系统：实时模拟热管理状态，故障预警准确率>92%。
4.3 环保与安全挑战
- 冷媒替代：R1234yf逐步替代R134a（GWP值降低99%）。
- 热失控防护：电池包内集成云母片和气凝胶，耐火极限提升至1800秒。
总结：热管理系统的创新价值
新能源汽车热管理系统通过核心零部件技术创新（如电子膨胀阀、四通阀、微通道换热器）和系统集成方案（如特斯拉八通阀、比亚迪热泵），实现了从“被动散热”到“主动调控”的跨越。未来，随着CO₂热泵、全车热流耦合等技术的成熟，热管理系统单车价值量有望突破1万元，成为车企差异化竞争的核心战场。
