【DAB收音机】DAB系统架构介绍
DAB系统架构介绍
- 1. DAB系统架构介绍
-
- 1.1 DAB发射机概念框架
- 1.2 DAB接收机概念框架
- 1.3 DAB软件功能框图
- 2. 三种传输机制(Transport mechanisms)介绍
-
- 2.1 MSC (Main Service Channel)
-
- 2.1.1 流模式
- 2.1.2 包模式 - network level
- 2.1.3 包模式 - data group level
- 2.2 FIC (Fast Infomation Channel)
- 2.3 Synchronization Channel
- 3. 一个DAB服务结构案例
- 4. 参考资料
本文主要参考文档 ETSI EN 300 401 V2.1.1 。
1. DAB系统架构介绍

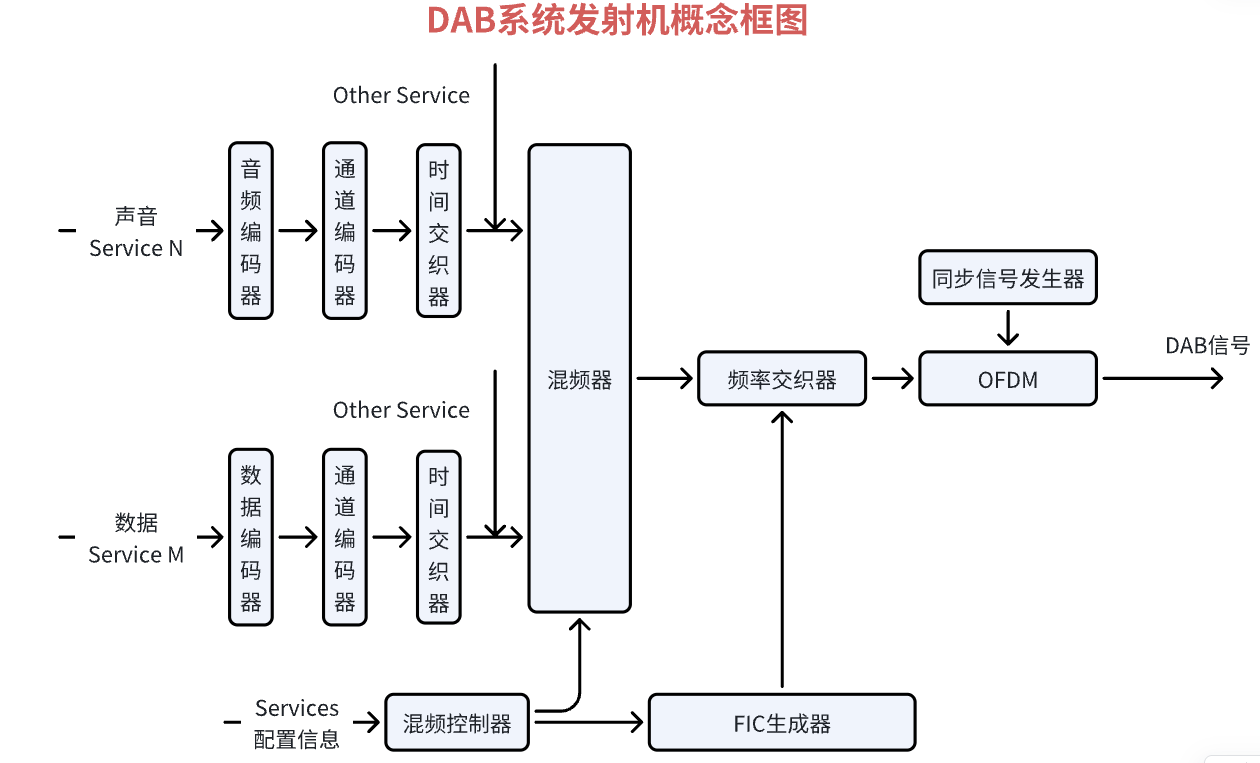

1.1 DAB发射机概念框架

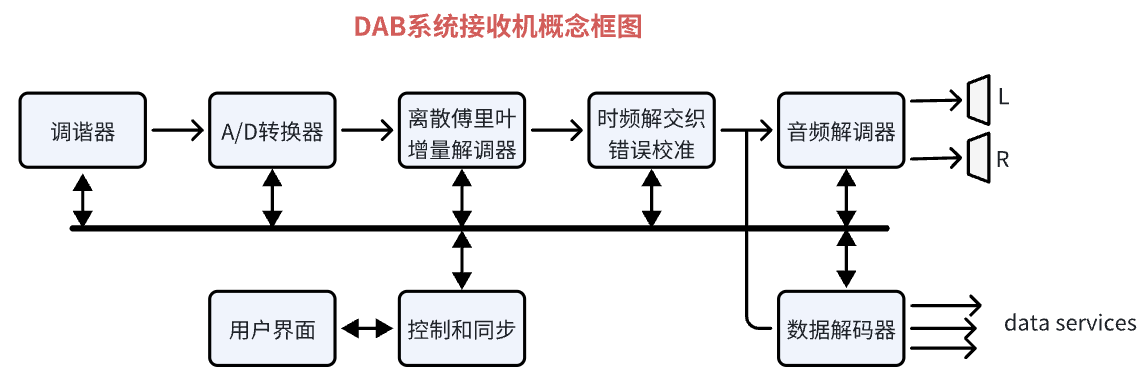

1.2 DAB接收机概念框架

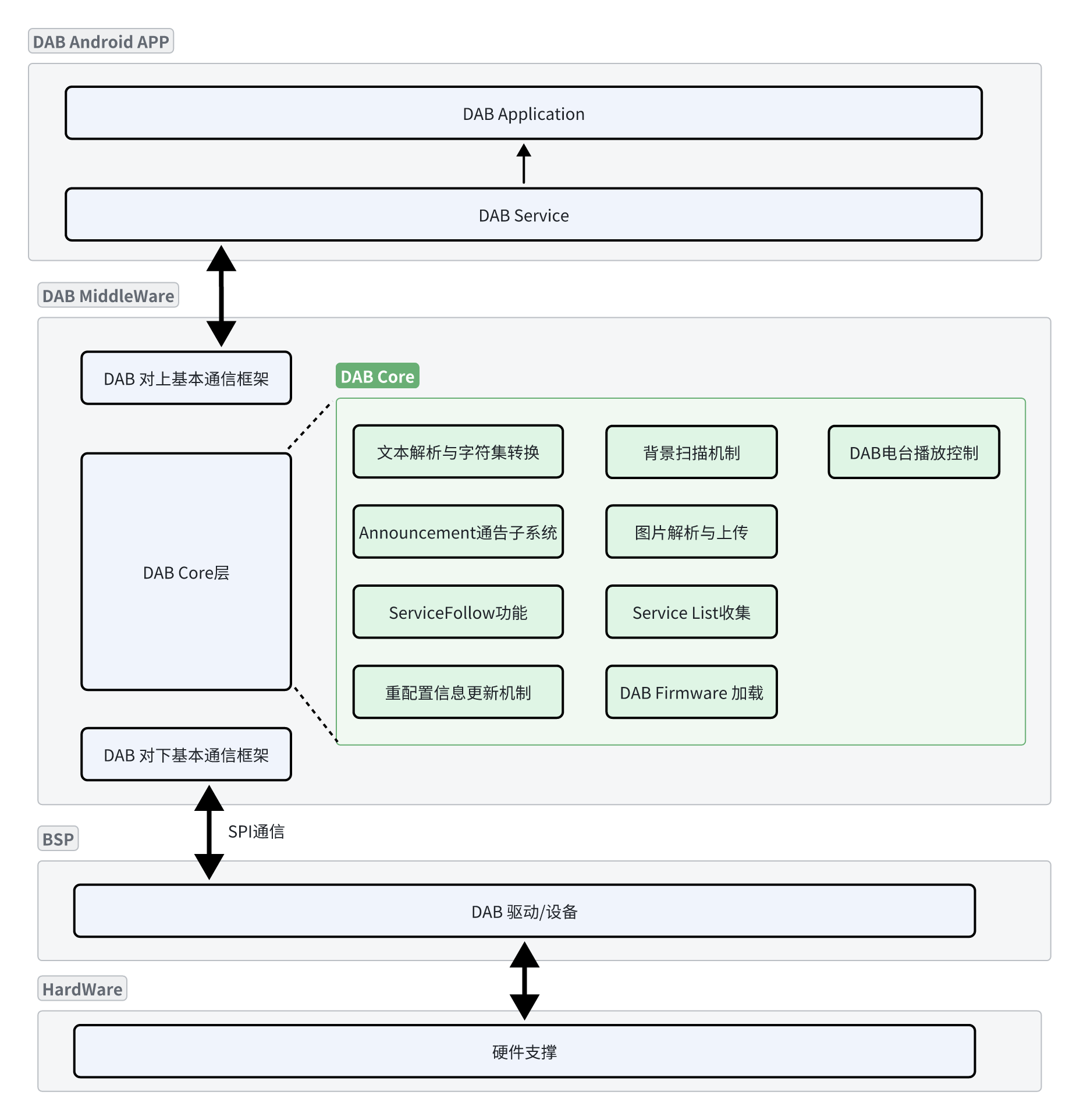

1.3 DAB软件功能框图
DAB软件功能框图如上图所示，从上到下分为 APP层、MiddleWare层、BSP层和Hardware层 。其中，本文主要介绍MiddleWare层的功能实现，主要包含通信框架支持、DAB核心功能实现。DAB核心功能又划分为：
- DAB Firmware加载。
- 重配置信息更新。
- 文本解析与字符集转换。
- slideshow图片解析与上传。
- Announcement通告子系统。
- Service Follow功能。
- Service List收集。
- 背景扫描机制。
- DAB电台播放控制。
