入门MicroPython+ESP32：PWM呼吸灯
前言：呼吸灯背后的奇妙世界
在现代电子设备中，你是否注意到那些缓缓明灭的指示灯？从手机通知到智能家居，这种模拟人类呼吸节奏的灯光效果（呼吸灯）不仅美观，更能传递丰富的状态信息。本文将带你深入了解PWM技术原理，并用MicroPython在ESP32开发板上实现这一酷炫效果。
1. 什么是呼吸灯？

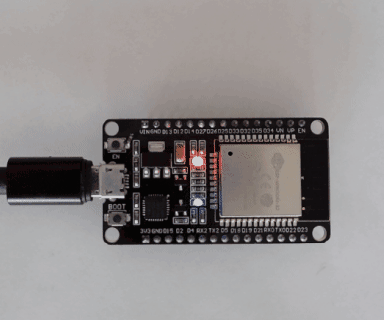

如下图中的蓝色LED灯，不再是简单的亮灭交替，而是呈现出如同呼吸般的平滑亮度变化——这就是呼吸灯的魅力所在。

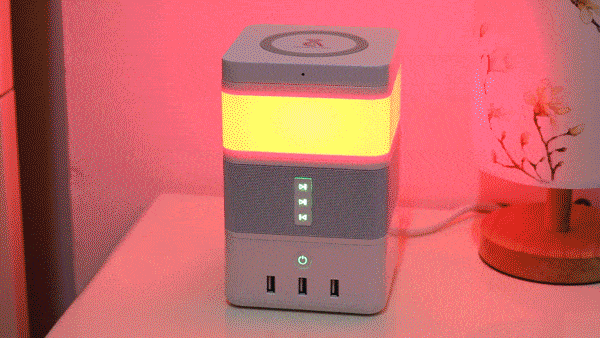

生活中常见的呼吸灯应用：
2. 呼吸灯的实现核心：PWM技术

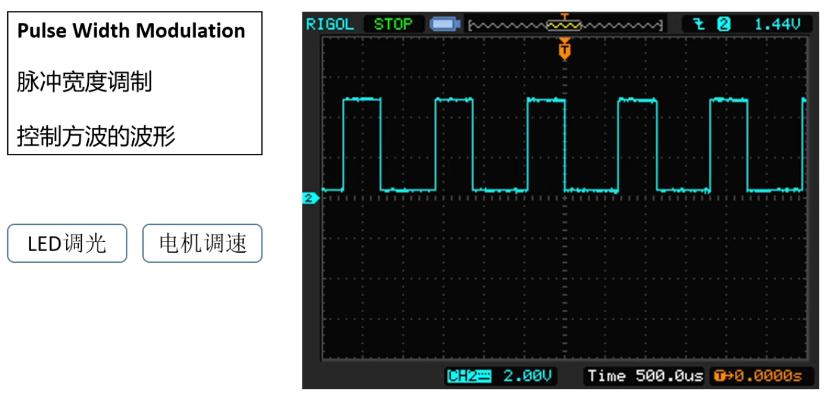

2.1 PWM的定义与应用
PWM（Pulse Width Modulation）即脉宽调制，是一种通过数字信号控制模拟电路的高效技术。它通过快速开关信号（方波）的占空比变化，实现对电压、电流等模拟量的精确控制，广泛应用于电机调速、灯光控制、音频合成等领域。

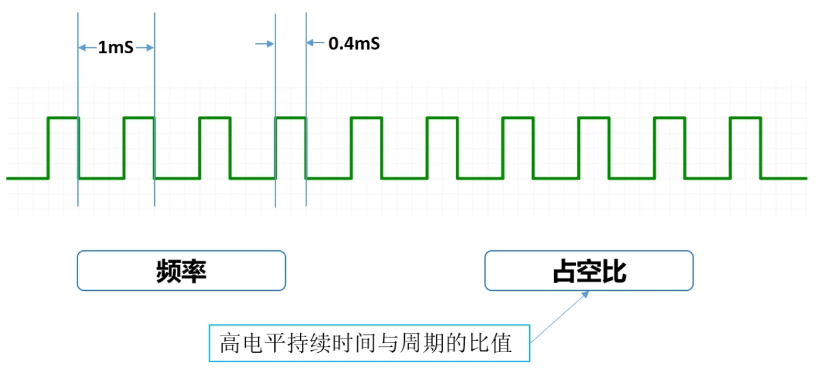

2.2 频率：PWM信号的"心跳"
频率指单位时间内PWM方波重复的次数，单位为赫兹（Hz）。对于LED控制，常用频率范围为500Hz-2kHz，既能避免肉眼闪烁，又能保证控制精度。
2.3 占空比：亮度的"调节器"
占空比是一个周期内高电平持续时间与总周期的比值（0%-100%）。在呼吸灯应用中，占空比的连续变化直接表现为LED亮度的平滑过渡。

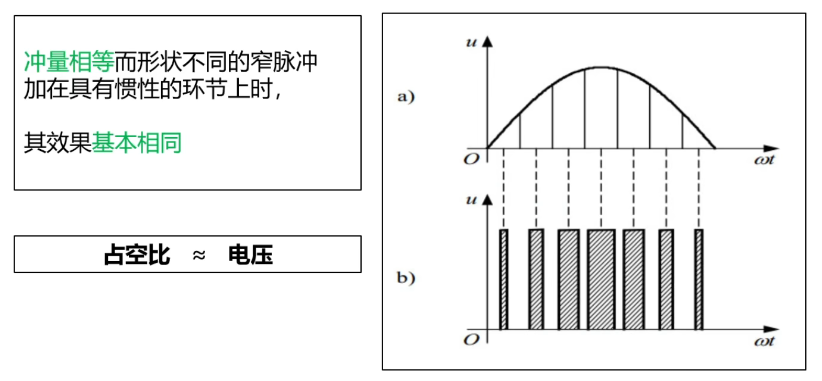

2.4 面积等效原则：PWM的底层逻辑
为了更好理解，我们可以做个类比：
如果在一本每页只有单幅图像的书中插入10张空白页，快速翻动时图像会变暗；插入100张空白页，图像几乎不可见。占空比越高，等效亮度越高——这就是PWM控制亮度的核心原理。
3. MicroPython控制PWM实战
3.1 官方基础示例
MicroPython官方文档提供了简洁的PWM控制接口（http://docs.micropython.org/en/latest/esp32/quickref.html）：
from machine import Pin, PWMpwm0 = PWM(Pin(0)) # 创建PWM对象，指定GPIO0引脚
freq = pwm0.freq() # 获取当前频率（默认5kHz）
pwm0.freq(1000) # 设置频率为1kHz（1Hz-40MHz可调）duty = pwm0.duty() # 获取当前占空比（0-1023，默认512即50%）
pwm0.duty(256) # 设置占空比为256（约25%亮度）
3.2 关键注意事项
- GPIO选择：需使用支持PWM功能的引脚（ESP32通常标记为PWMx）
- 占空比范围：0-1023对应0%-100%亮度
- 频率设置：过高可能导致驱动电路效率下降，过低会产生可见闪烁
4. 单步实践：从固定亮度到呼吸效果
4.1 固定亮度控制
以ESP32内置LED（通常连接GPIO2）为例，设置10%亮度：
# 导入硬件控制模块
from machine import Pin, PWM
import time# 初始化PWM控制
led = PWM(Pin(2)) # 创建PWM对象，控制GPIO2
led.freq(1000) # 设置频率为1kHz
led.duty(100) # 设置占空比100（约9.8%亮度）time.sleep(3) # 持续3秒
led.deinit() # 释放PWM资源
print("PWM已释放，程序结束")
当占空比改为1000时（约97.7%亮度），LED会明显变亮。
4.2 呼吸灯完整实现
通过循环渐变占空比实现呼吸效果：
from machine import Pin, PWM
import timeled2 = PWM(Pin(2)) # 初始化GPIO2引脚的PWM
led2.freq(1000) # 设置1kHz频率try:while True:# 亮度渐增：0→1023（约2秒完成一个周期）for i in range(0, 1024):led2.duty(i)time.sleep_ms(1) # 1ms延时控制渐变速度# 亮度渐减：1023→0for i in range(1023, -1, -1):led2.duty(i)time.sleep_ms(1)except KeyboardInterrupt:led2.deinit() # 停止程序时释放资源print("程序已终止，PWM资源已释放")
运行效果：
结语：探索更多PWM应用
掌握PWM技术后，你可以尝试：
- 多色LED呼吸灯（RGB融合）
- 基于声音传感器的音量指示灯
- 电机速度平滑调节
PWM作为嵌入式开发的基础技能，为硬件交互提供了无限可能。快拿起你的开发板，用代码点亮创意之光吧！
