一、项目内容
- 基于STM32F407IGT6制作了一款集成传感、通信、控制功能的高性能开发板，解决复杂电路布局中信号干扰、空间限制问题，满足高密度集成与高速信号传输需求。
二、个人工作内容
- 主导 4 层 PCB 整体设计，规划包含 2 个信号层、1 个电源层、1 个接地层的层叠结构，使用 Altium Designer 完成原理图绘制与 PCB 布局；重点针对SDRAM数据线、地址线和摄像头数据线以及LCD高速数据线分别做等长处理，误差为±20mil左右；设计独立电源平面与接地网络，优化过孔分布，解决层间电磁干扰问题；输出整理 BOM 清单、Gerber 文件、层叠说明等工艺文件。
三、项目成果
- STM32F407核心多层电路板具备板载 USB 接口、 SWD 仿真与程序下载接口、通用摄像头接口、通用液晶屏幕接口，具备板载存储器，如 SRAM、FLASH、EEPROM，板载 SD 卡座可以使用 SD 卡存储数据。所有 GPIO 引脚全部引出，可供后续开发使用。
四、电路图

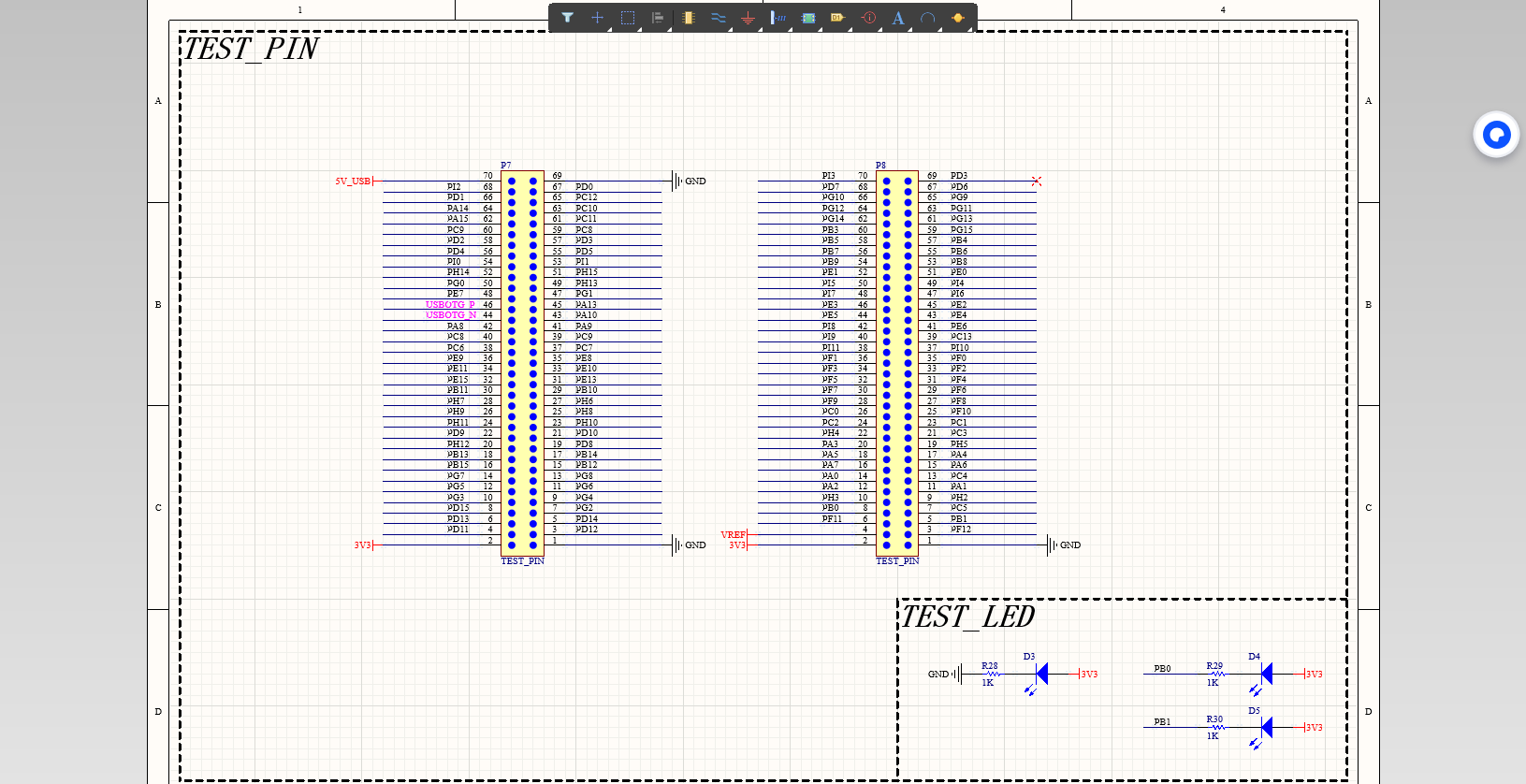

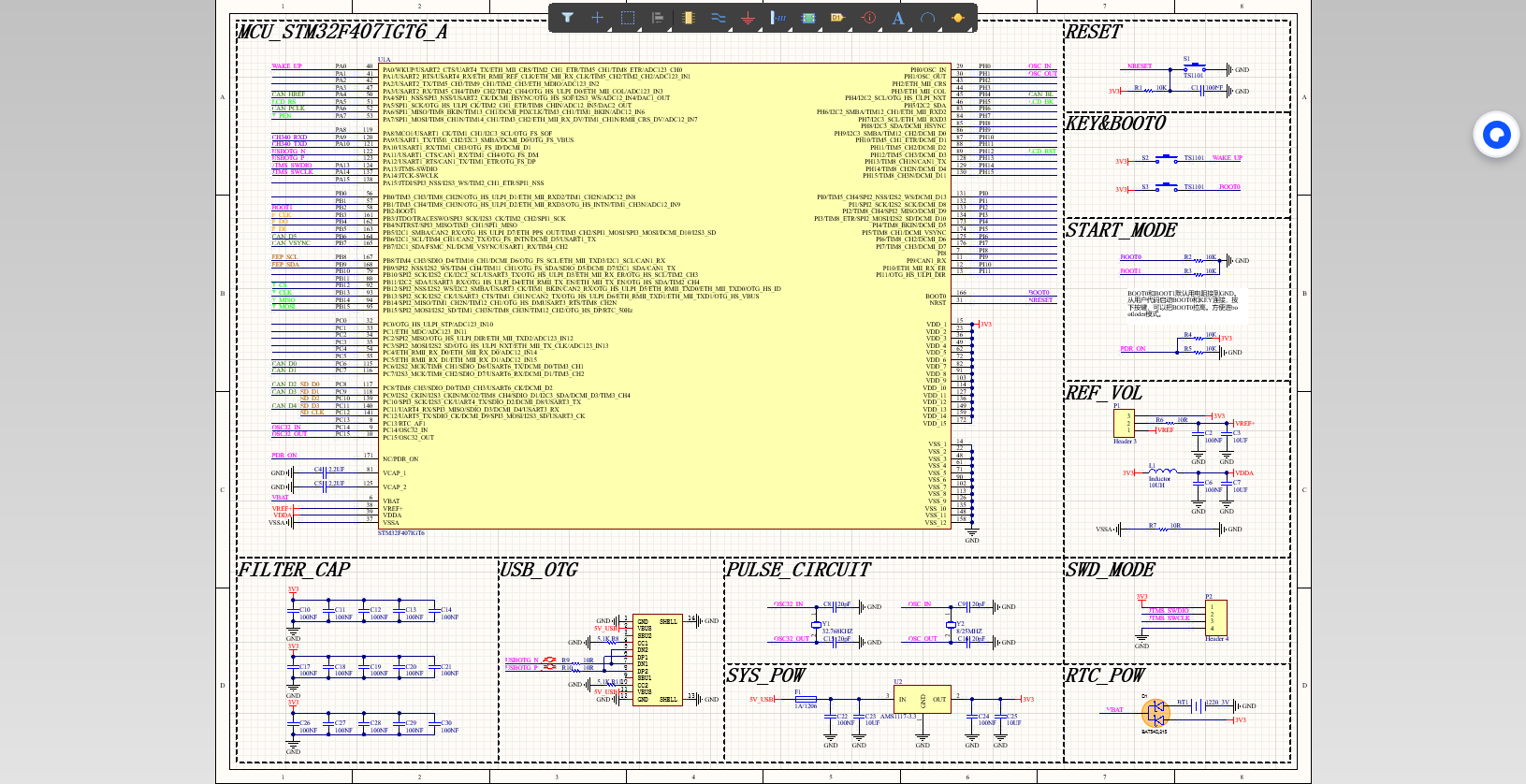

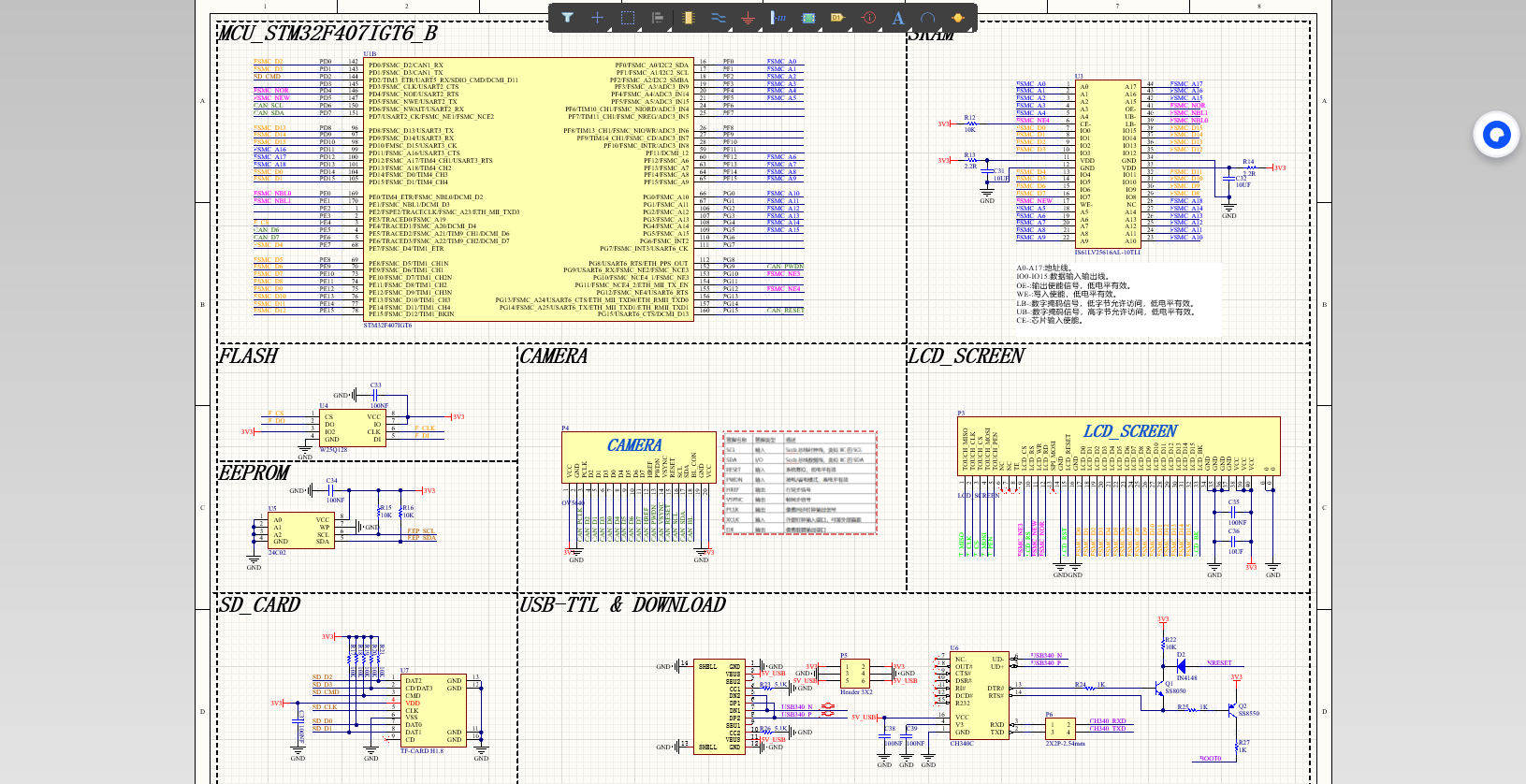

（一）原理图
1、
2、
3、
（二）PCB图

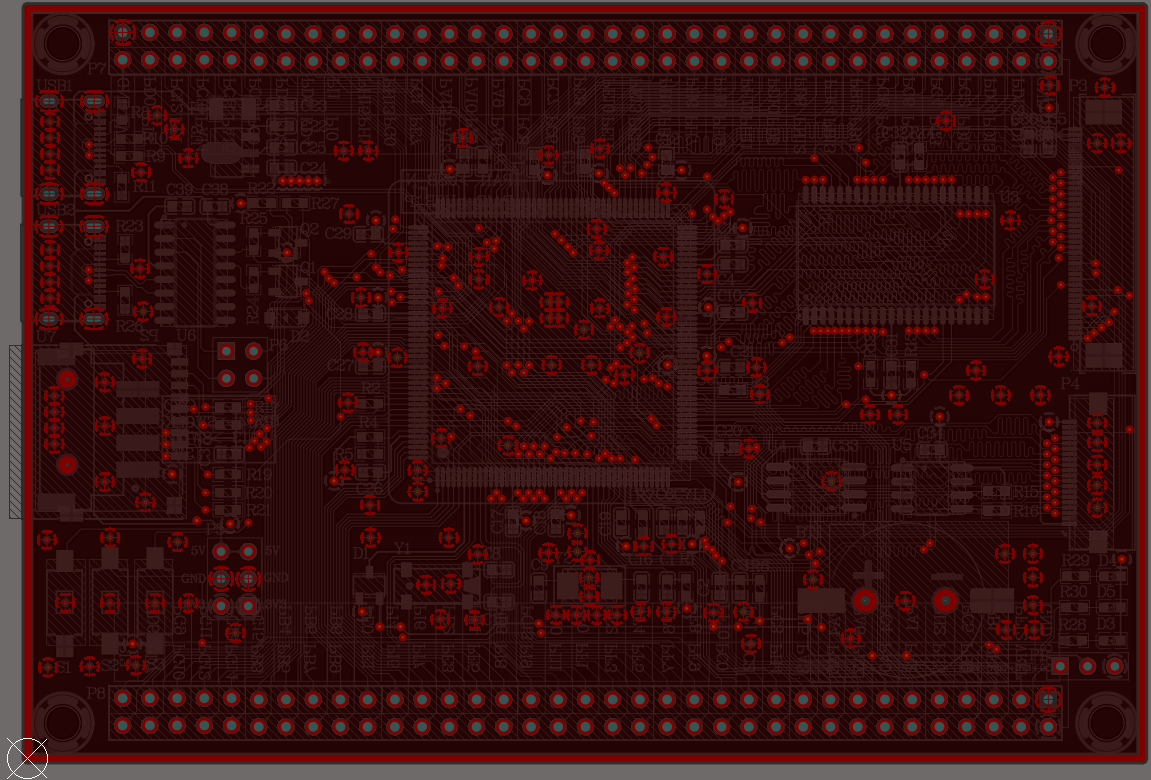

1、顶层信号层

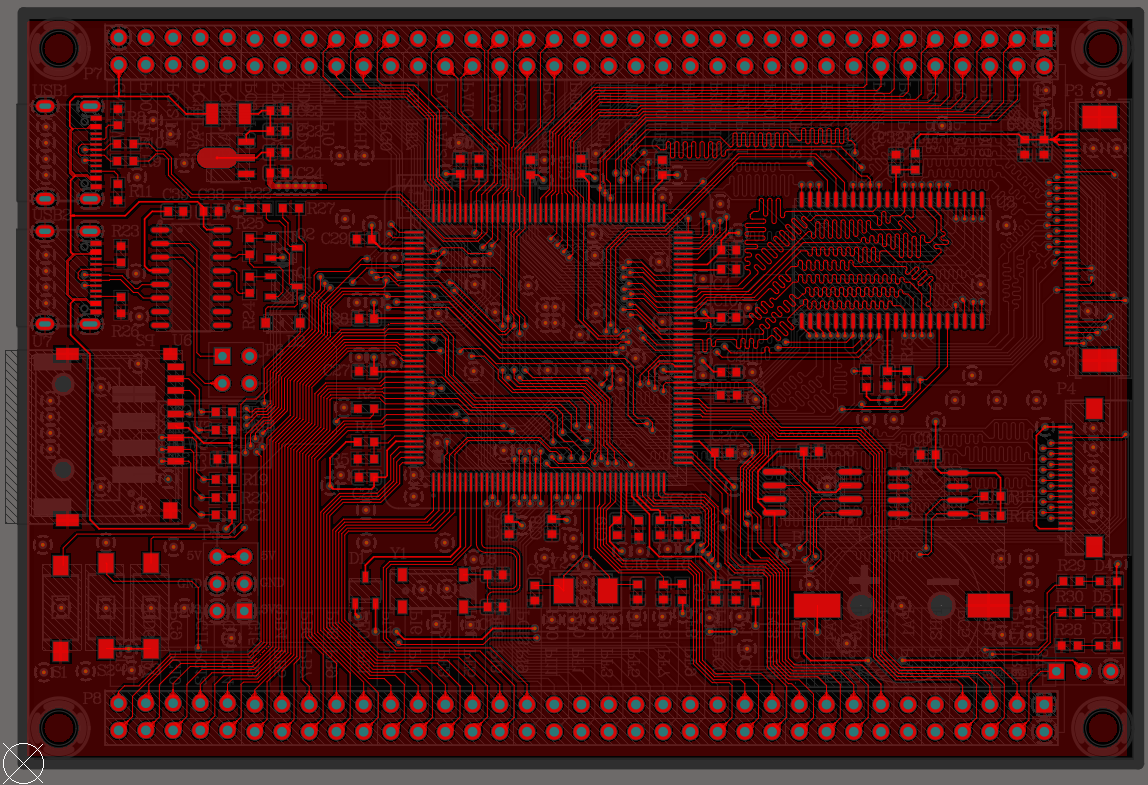

2、底层信号层

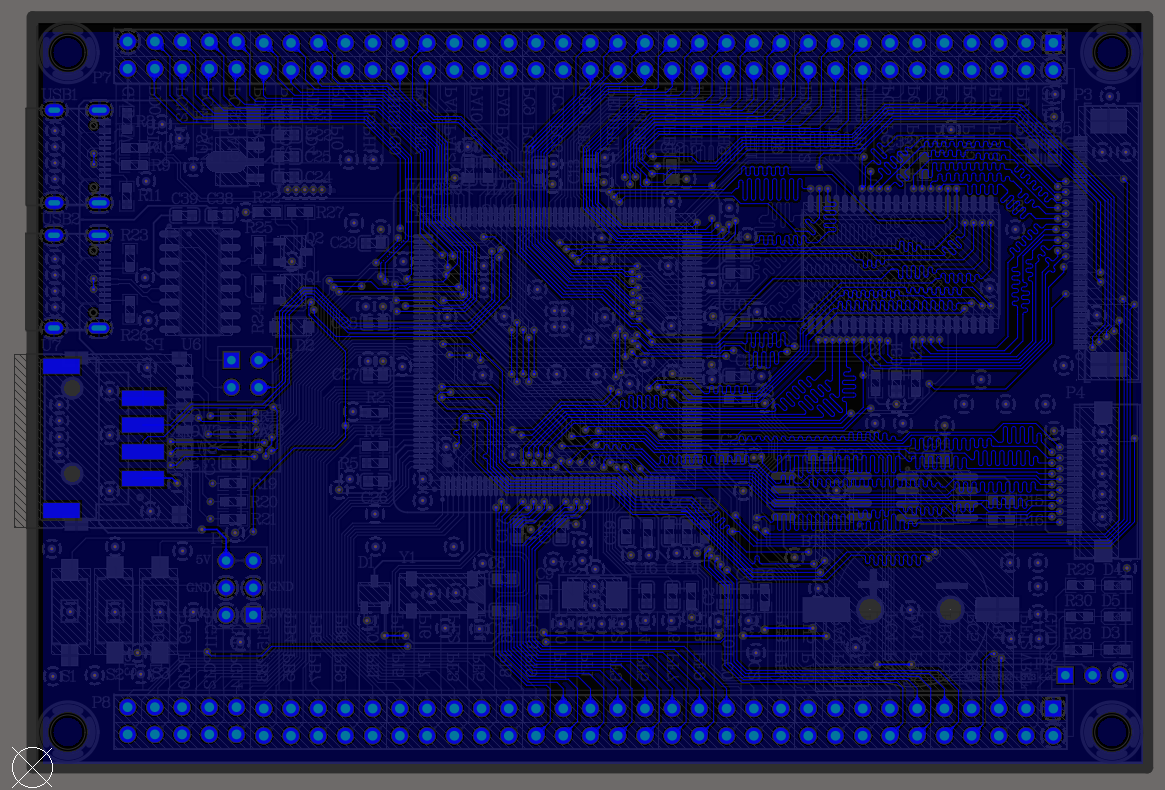

3、电源层

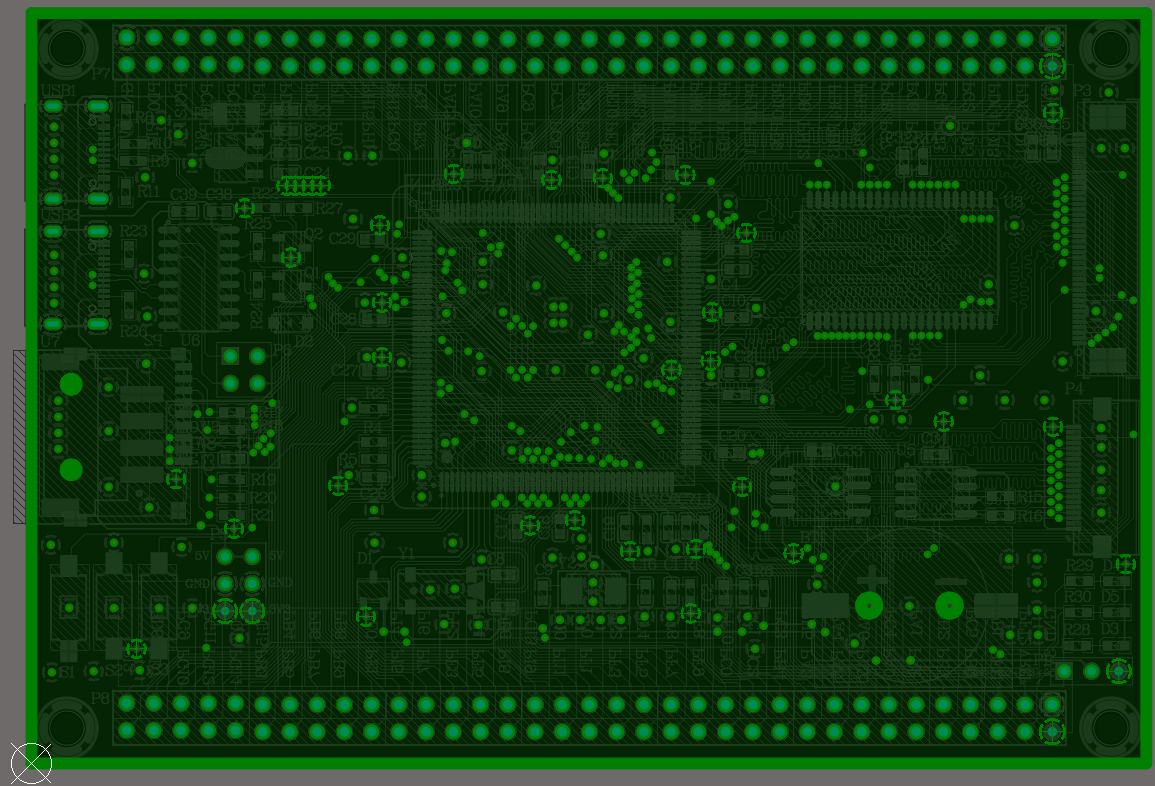

4、接地层
（三）3D图

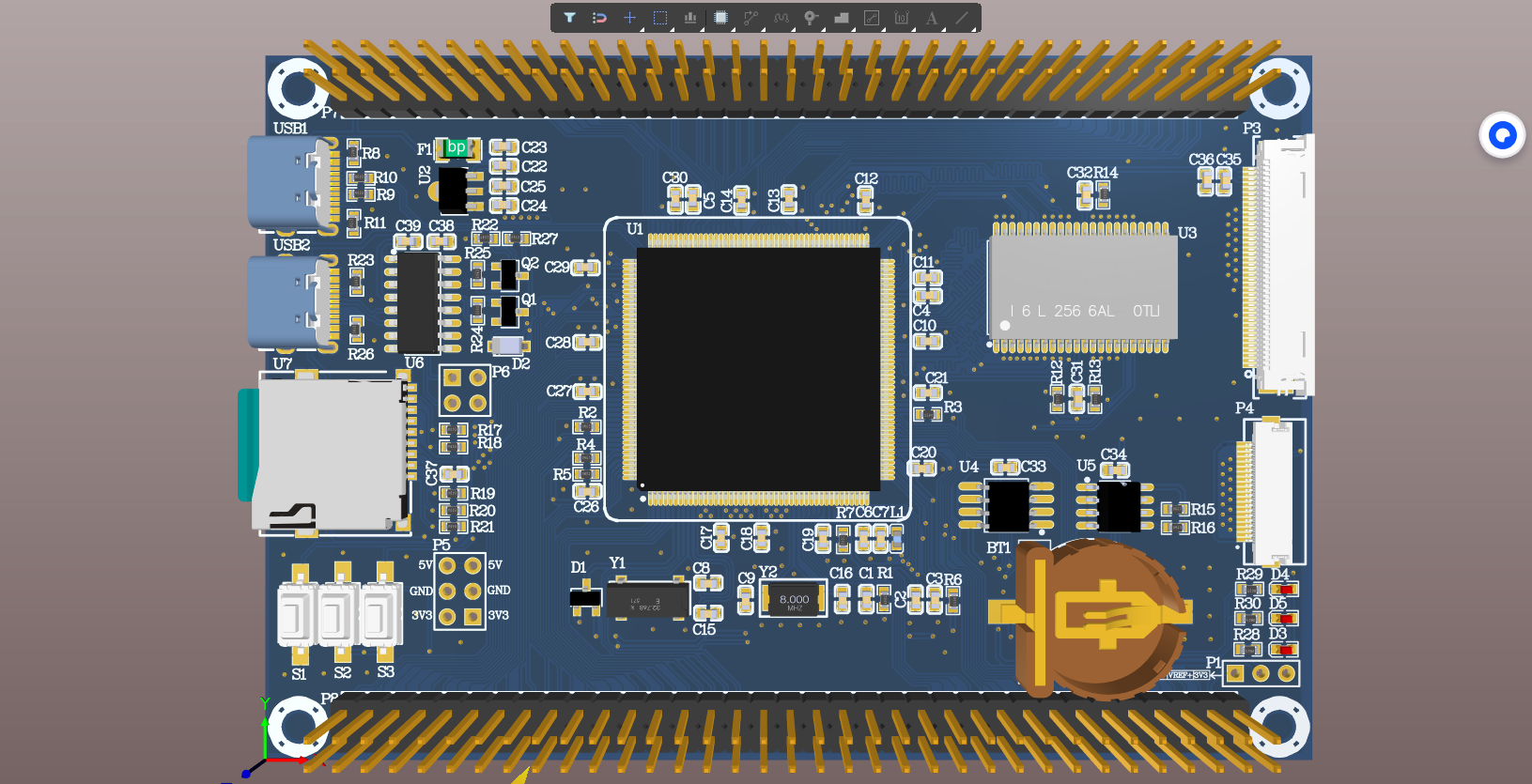

1、正面

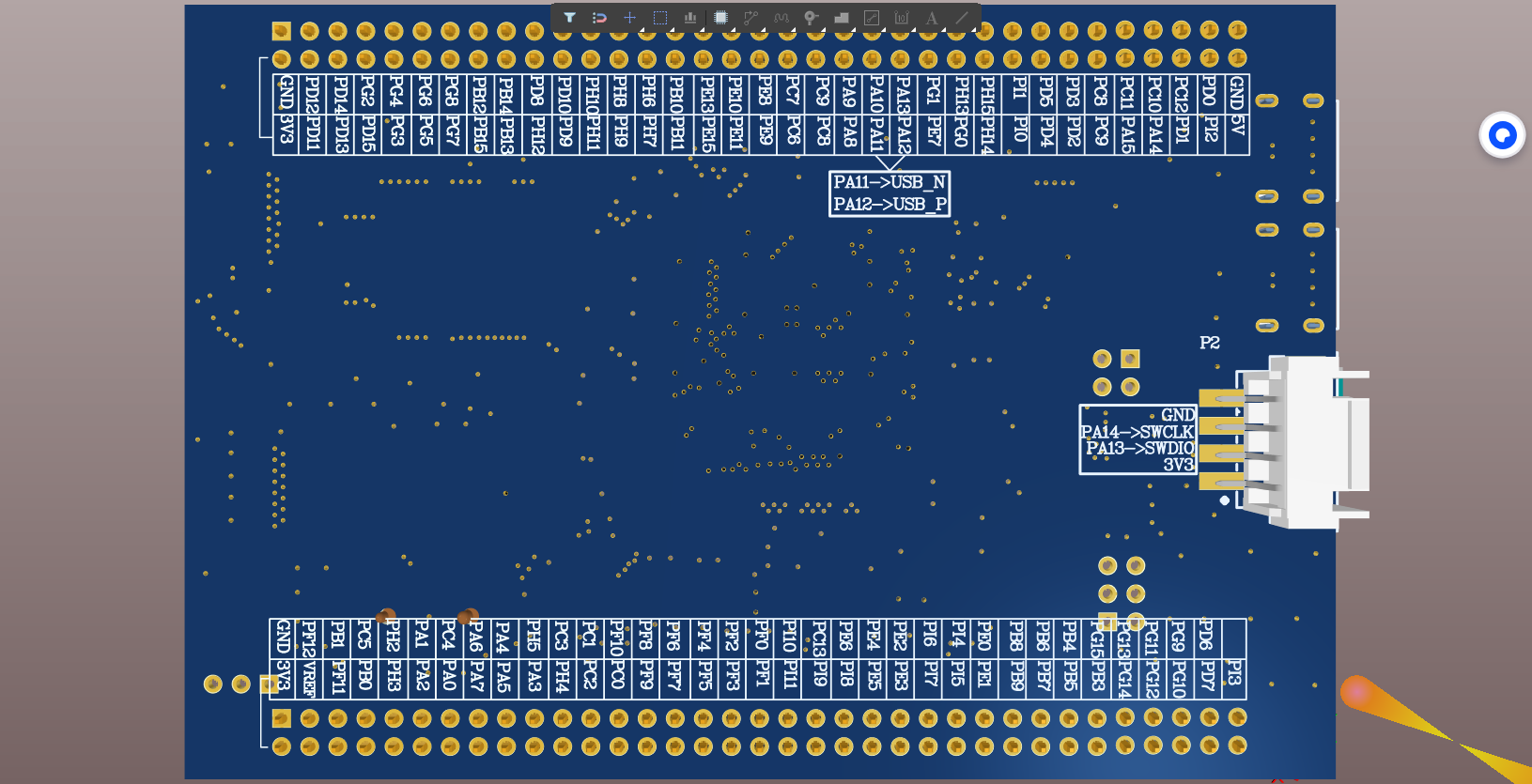

2、背面
