广告牌+序列帧的Shader效果

news 2025/8/3 8:33:17

首先清点自己需要什么资源，序列帧动画需要的是序列帧的图片

序列帧 - 免费免费下载 - 爱给网

对于图片使用时黑边的问题

AlphaTest Greater 0.5 的意思是：

只有当片元（Fragment）的 Alpha 值 > 0.5 时，才通过 Alpha 测试，才会写入颜色缓冲。

AlphaTest 是 Unity 内置渲染管线（Built-in RP） 中的一个固定功能（Fixed Function Pipeline），但是在直接使用上，没有discard好用

更现代的做法：if (alpha <= 0.5) discard;
这和 AlphaTest Greater 0.5 是逻辑等价的，但更灵活且适用于 URP/HDRP/SRP 等。

广告牌，是通过修改vertex的位置，让frag接受到变化后的三角面片覆盖区域，需要的是修改vert 中的o.pos = UnityObjectToClipPos(*****);

构建视角方向为normal，向上为固定轴，点乘出第三向量，然后通过第三向量和normal点乘得到真正的三个基向量（局部坐标变换矩阵），

// Suppose the center in object space is fixed

float3 center = float3(0, 0, 0);

float3 viewer = mul(unity_WorldToObject,float4(_WorldSpaceCameraPos, 1));

这里的000，使用的时候，没有规定坐标系，而当它与model坐标系的vertexPos相计算的时候

这个000就会被归到model坐标系下，，这是无坐标系点的吸附（为了达成广告牌，逻辑层面上的一种解释）

这三个基向量构成的矩阵，如果乘以（0,0,0）到model坐标系下的一个xyz点的向量，
会对xyz的数值进行Transform，而这个Transform，实际上是把在model坐标系下的向量表示值，换成了在新local坐标系下的向量表示值，

宏观上来讲，向量的方向没有发生变化，只是在新的坐标系里，xyz都变了，
这个新的坐标系称为local，
而重点是，如果此时用local里的xyz值再回到model坐标系里，此时xyz都是local坐标系的表示方法，如果强行用model坐标系表示，就产生了旋转差异

序列帧逻辑

VertexOutput o = (VertexOutput)0;

//v.vertex.xyz += v.normal * 0.03; // 顶点位置法向挤出,,原本是庄懂用了两张图片叠加的原因

//o.pos = UnityObjectToClipPos(v.vertex); // 顶点位置 OS>CS

o.uv = TRANSFORM_TEX(v.uv, _Sequence); // 前置UV ST操作

float id = floor(_Time.z * _Speed); // 计算序列id

float idV = floor(id / _ColCount); // 计算V轴id

float idU = id - idV * _ColCount; // 计算U轴id

float stepU = 1.0 / _ColCount; // 计算U轴步幅

float stepV = 1.0 / _RowCount; // 计算V轴步幅

float2 initUV = o.uv * float2(stepU, stepV) + float2(0.0, stepV * (_RowCount - 1.0)); // 计算初始UV

o.uv = initUV + float2(idU * stepU, -idV * stepV); // 计算序列帧UV

广告牌的逻辑

float3 normalDir = viewer - center;

// If _VerticalBillboarding equals 1, we use the desired view dir as the normal dir

// Which means the normal dir is fixed

// Or if _VerticalBillboarding equals 0, the y of normal is 0

// Which means the up dir is fixed

normalDir.y = normalDir.y * _VerticalBillboarding;

normalDir = normalize(normalDir);

// Get the approximate up dir

// If normal dir is already towards up, then the up dir is towards front

float3 upDir = abs(normalDir.y) > 0.999 ? float3(0, 0, 1) : float3(0, 1, 0);

float3 rightDir = normalize(cross(upDir, normalDir));

upDir = normalize(cross(normalDir, rightDir));

// Use the three vectors to rotate the quad

float3 centerOffs = v.vertex.xyz - center;

float3 localPos = center + rightDir * centerOffs.x + upDir * centerOffs.y + normalDir * centerOffs.z;

o.pos = UnityObjectToClipPos(float4(localPos, 1));

return o;

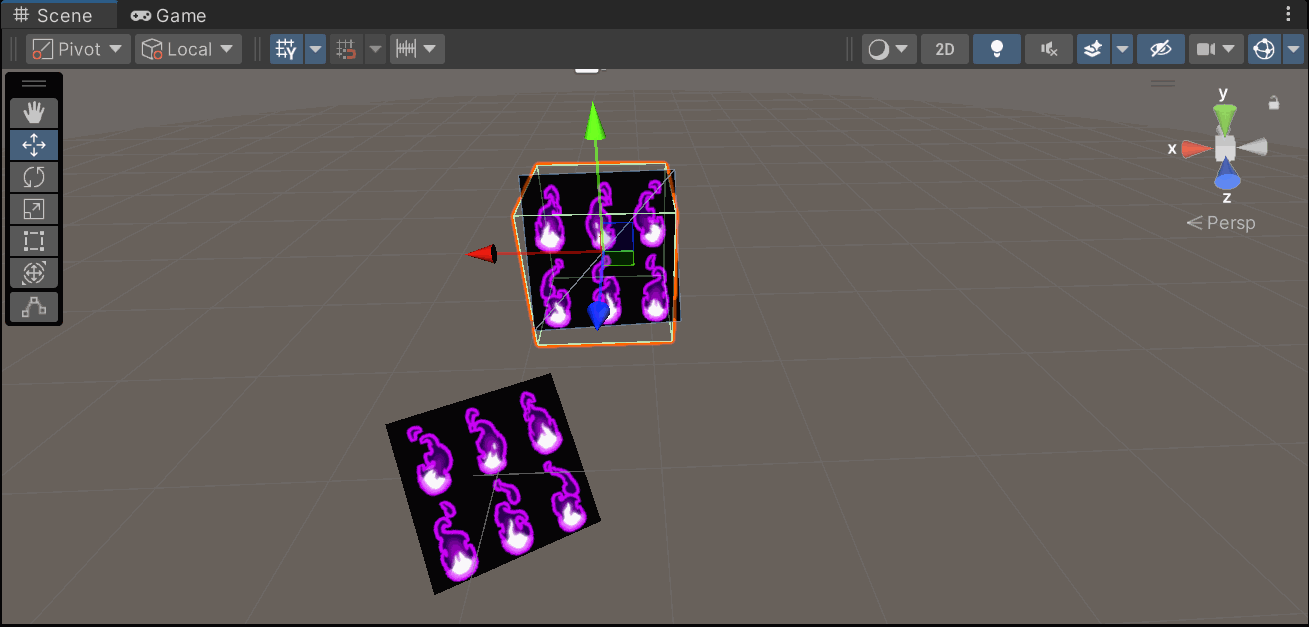

透明区域黑，和不显示

一直没有显示出来原因是cull off没有写，可能是旋转坐标系反向了，我看到的一直是背面？

half4 frag(VertexOutput i) : SV_Target

{

half4 var_Sequence = tex2D(_Sequence, i.uv); // 采样贴图 RGB颜色 A透贴

if (var_Sequence.a < 0.2) discard; // 透明度裁剪

half3 finalRGB = var_Sequence.rgb * _Color.rgb; // 颜色混合

half opacity = var_Sequence.a * _Opacity;

//return opacity; // 返回值

return half4(finalRGB * opacity, opacity); // 返回值

}

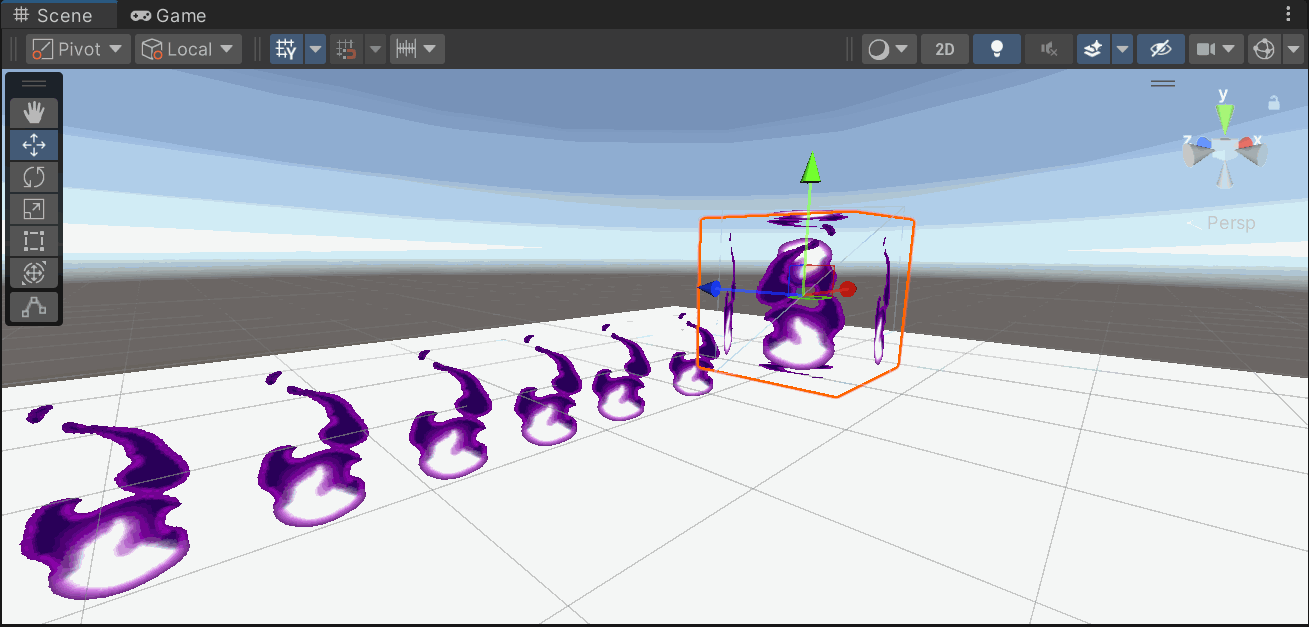

无论mesh的形状，添加了广告牌，里面会造成这样的结果

但是加上序列帧之后，又cube有特殊了，算了，先做
