[硬件电路-119]：模拟电路 - 信号处理电路 - 比较器，模拟电路中的“决策者”，模拟信号到数字电平逻辑信号的转化者...

前言：比较器的价值

1、为何称比较器为“决策者”？

1. 逻辑判断的物理实现
   比较器通过硬件电路直接完成“大于/小于”的二元判断，无需软件干预。例如：
   • 在过压保护电路中，比较器实时监测输入电压 Vin​ 与参考电压 Vref​，当 Vin​>Vref​ 时，输出端立即“决策”拉低电平，触发保护动作。
   • 这种决策速度远超微控制器（MCU）的ADC采样+软件比较流程（后者可能需微秒级延迟）。
2. 多级决策的扩展性
   通过级联多个比较器，可实现复杂逻辑决策：
   • 窗口比较器：由两个比较器构成，检测输入电压是否在 Vref1​ 和 Vref2​ 之间（如电池电压监测系统）。
   • 优先级编码器：结合比较器阵列与逻辑门，可对多路输入信号进行优先级排序（如中断控制器设计）。

2、模拟→数字转化的关键特性

1. 输出电平的“硬切换”
   比较器输出端通常为推挽结构或开漏结构，可直接驱动数字电路（如MCU的GPIO、逻辑门芯片）：

   • 推挽输出：如LM393，输出高电平接近 VCC​，低电平接近 GND，兼容CMOS/TTL逻辑。
   • 开漏输出：如TLV3501，需外接上拉电阻，适合多设备共享信号线（如I²C总线）。

2. 与ADC的互补关系

   特性	比较器	ADC
   输出	单比特（0/1）	多比特（N位数字编码）
   速度	纳秒级（高速型号<1ns）	微秒至毫秒级（取决于分辨率）
   资源占用	面积小、功耗低	面积大、功耗高（需采样保持电路）
   典型应用	阈值检测、触发器	精密测量、信号量化

   案例：在超声波测距系统中，比较器用于检测回波信号的上升沿（触发计时器），而ADC用于后续信号幅度的精确测量。

3、设计中的“转化效率”优化

1. 输入级匹配：降低决策误差
   • 共模输入范围：确保输入信号在比较器允许范围内（如TLV3501的共模范围为 −0.2V 至 VCC​+0.2V）。
   • 输入阻抗：高阻抗设计（如MOSFET输入级）减少对前级电路的负载效应。
2. 输出级驱动：增强数字兼容性
   • 灌电流/拉电流能力：选择输出驱动强的比较器（如LM2903可提供40mA灌电流），直接驱动LED或继电器。
   • 电平转换：若数字系统工作电压与比较器不同（如比较器用5V，MCU用3.3V），需添加电平转换电路（如SN74LVC1T45）。
3. 动态响应优化：提升转化速度
   • 压摆率（SR）：高速比较器（如ADCMP572的SR达6000V/μs）可快速响应输入信号跳变。
   • 传播延迟均衡：在高速数据采集系统中，选择传播延迟匹配的比较器阵列（如MAX9626的四通道比较器，延迟匹配<50ps）。

4、典型应用中的“转化”案例

1. 零交叉检测（AC信号→数字脉冲）
   • 电路：将交流信号接入比较器同相端，反相端接地。
   • 效果：输出为与AC信号同频率的方波，供数字电路（如MCU定时器）测量频率或相位。
2. 热敏电阻温度监测（电阻变化→数字告警）
   • 电路：热敏电阻与固定电阻分压，分压点接比较器反相端，参考电压由电位器设定。
   • 效果：当温度超过阈值时，比较器输出翻转，触发风扇或报警器。
3. Σ-Δ ADC中的1位量化（模拟信号→PWM流）
   • 原理：比较器将积分器输出与参考电压比较，生成1位数字流（0/1），反馈环路调整积分器斜率，实现高精度量化。
   • 优势：通过过采样和噪声整形，用简单比较器实现16位以上分辨率。

5、总结：比较器的“转化哲学”

比较器的核心价值在于以极简的硬件实现模拟→数字的“瞬间决策”，其设计需围绕三大矛盾展开优化：

1. 速度 vs 精度：高速比较器可能牺牲失调电压精度（如ADCMP572的 VOS​ 为10mV），而精密比较器（如LTC6752的 VOS​ <1μV）速度较慢。
2. 功耗 vs 性能：微功率比较器（如LMP7300的IQ=20μA）传播延迟可能达微秒级，而高速型号功耗可达数百毫瓦。
3. 通用性 vs 专用性：通用比较器（如LM393）适用于多数场景，而专用型号（如LMH7322的10GHz带宽）针对特定需求优化。

最终目标：在给定约束（成本、面积、功耗）下，选择或设计最合适的比较器，实现模拟信号到数字逻辑的高效、可靠转化。

一、核心定义与功能

比较器是模拟电路中的核心模块，用于比较两个模拟信号（电压或电流）的大小，并输出二进制逻辑电平（高电平或低电平）。其本质是1位模/数转换器（ADC），将连续变化的模拟信号转换为离散的数字信号，是连接模拟与数字世界的桥梁。

二、工作原理

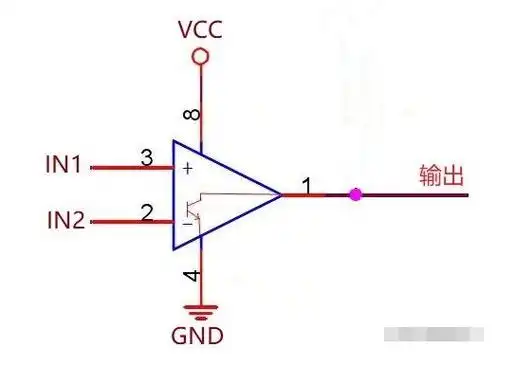

1. 差分输入与高增益放大
   比较器通过差分输入级接收两个信号（同相输入端 V+​、反相输入端 V−​），并利用极高的开环增益（通常 >105）放大微小电压差 ΔV=V+​−V−​。

2. 饱和输出特性
   由于无负反馈，输出端迅速达到电源电压的极限值：

   • 若 ΔV>0，输出饱和至正电源轨（如 VCC​）；1电平
   • 若 ΔV<0，输出饱和至负电源轨（如 GND）；0电平

3. 阈值与迟滞效应

   • 固定阈值：部分比较器仅有一个参考电压 Vref​，当输入信号跨越 Vref​ 时输出翻转。
   • 迟滞比较器：通过正反馈引入两个阈值（上升阈值 VTH+​、下降阈值 VTH−​），形成“回差”特性，有效抑制输入噪声引起的输出抖动。例如，LM393的迟滞电压可通过外部电阻调节。

三、关键性能指标

1. 精度
   • 失调电压（VOS​）：输入为零时输出的偏移电压，需通过激光调阻或数字校准技术降低。
   • 增益带宽积（GBW）：决定比较器对快速变化信号的响应能力，高速比较器（如MAX961）的GBW可达GHz级。
2. 速度
   • 传播延迟（tp​）：输入信号变化到输出稳定所需时间，典型值为纳秒级（如LMH7322的 tp​=700ps）。
   • 压摆率（SR）：输出电压的最大变化速率，影响大信号响应速度。
3. 稳定性
   • 共模抑制比（CMRR）：衡量对共模信号的抑制能力，高CMRR（如100dB）可减少电源噪声干扰。
   • 迟滞电压（VHYST​）：通过正反馈增强抗干扰性，典型值为几mV至几百mV。

四、典型应用场景

1. 信号检测与整形
   • 过零检测：检测交流信号是否过零，用于电机控制或相位同步。
   • 波形整形：将正弦波转换为方波，为数字电路提供清晰时钟信号。
2. 电压监测与保护
   • 过压/欠压保护：监测电源电压是否超出安全范围，触发保护电路（如电池管理系统中的过充保护）。
   • 窗口比较器：由两个比较器构成，检测输入电压是否在预设范围内（如温度监控系统）。
3. 模数转换（ADC）
   • 逐次逼近寄存器（SAR）ADC：比较器通过二分搜索法确定输入电压的数字编码。
   • Σ-Δ ADC：比较器输出用于反馈环路，实现高精度转换。
4. 振荡器与定时器
   • 方波振荡器：利用迟滞比较器和RC网络构成弛张振荡器，生成固定频率信号。

五、比较器与运算放大器的区别

特性	比较器	运算放大器
反馈机制	开环或正反馈（迟滞）	通常负反馈
输出状态	饱和至电源轨（二进制）	线性放大（连续值）
响应速度	极快（纳秒级）	较慢（微秒级）
抗噪声能力	迟滞设计增强稳定性	依赖负反馈抑制噪声
典型应用	数字信号处理、阈值检测	模拟信号放大、滤波

六、设计优化策略

1. 降低延迟
   • 选择高速比较器（如LMH7220），其传播延迟仅4.5ns。
   • 减少输入电容和寄生电感，优化PCB布局（如缩短走线、增加地平面）。
2. 降低功耗
   • 采用微功率比较器（如LMP7300），静态电流低至20μA。
   • 使用电源管理技术（如动态调整供电电压）。
3. 提高抗干扰性
   • 增加迟滞电压（如通过外部电阻分压）。
   • 采用屏蔽设计和低噪声电源（如LDO稳压器）。

七、典型电路案例

1. 光控灯电路
   • 原理：将光敏电阻（LDR）与比较器反相端连接，参考电压由分压电阻设定。白天光照强时，LDR阻值低，反相端电压低于参考值，比较器输出低电平，灯灭；夜晚反之。
   • 芯片推荐：LM393（双路比较器，成本低）。
2. 欠压指示器
   • 原理：通过电位器调节参考电压，当输入电压低于阈值时，比较器输出低电平，驱动LED或蜂鸣器报警。
   • 芯片推荐：LM358（单电源供电，兼容TTL逻辑）。

八、总结

比较器是模拟电路中的“决策者”，其核心价值在于将模拟信号转化为数字电平逻辑，广泛应用于信号检测、保护电路、ADC等领域。设计时需权衡速度、精度、功耗和抗干扰性，通过合理选择芯片类型（如高速LMH7322、低功耗LMP7300）和优化电路拓扑（如迟滞设计、屏蔽布局），可显著提升系统性能。
