BGP高级特性之GTSM实验案例

news 2025/8/2 16:30:26

一、实验

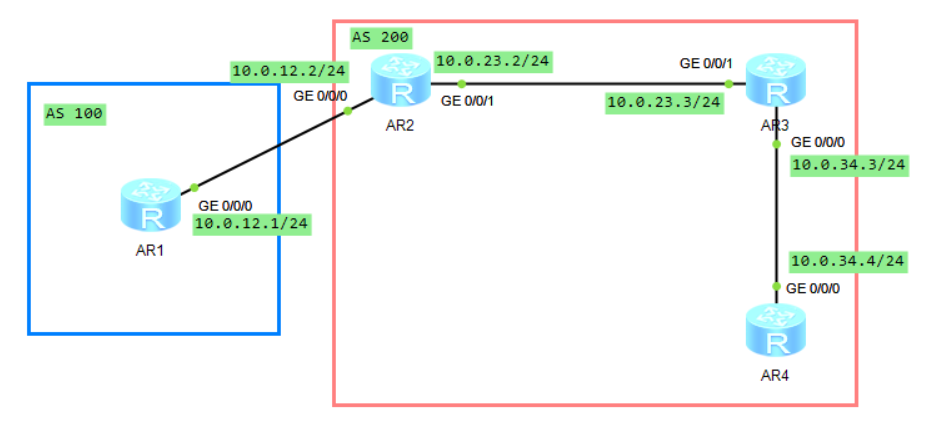

拓扑

实验要求:

要求通过配置GTSM实现AR2免受非法BGP报文的攻击

配置思路:

由于GTSM功能是需要再对等体两端同时配置的,所以针对AR2来说,需要AR2以及它的所有对等体上进行GTSM功能配置。

BGP是应用层的，BGP报文需要在网络层进行IP封装，而IPv4报文中就有一个与 GSTM功能密切相关的TTL字段。另外，BGP报文是仅在对等体之间进行交互，所以每个 BGP报文都是由它的对等体始发的。这样一来，每个BGP报文始发时的TTL字段值都是初始值255，然后每经过一跳减1，但只有当对方接收了BGP报文后，报文中的TTL值才减 1。

对于RouterB与它的对等体间允许接受的BGP报文中的TTL值范围要根据拓扑结构来确定。直连BGP对等体的话，可接受的TTL范围就是[255,255]，因为直连情况下，始发的 BGP报文中的TTL值为255，在对等体还没正式接受、在进行TTL值检查时，TTL值仍为 255。非直连的要根据拓扑结构而定。

1、基础配置

AR1
system
sysname AR1
int g 0/0/0
ip add 10.0.12.1 24AR2
system
sysname AR2
int g 0/0/0
ip add 10.0.12.2 24
int g 0/0/1
ip add 10.0.23.2 24
int l 1
ip add 2.2.2.2 32AR3
system
sysname AR3
int g 0/0/0
ip add 10.0.34.3 24
int g /0/1
ip add 10.0.23.3 24
int l 1
ip add 3.3.3.3 32AR4
system
sysname AR4
int g 0/0/0
ip add 10.0.34.4 24
int l 1
ip add 4.4.4.4 32

2、IGP路由配置

AR2
ospf 1 router-id 1.1.1.1
area 0
netw 10.0.23.2 0.0.0.0
netw 2.2.2.2 0.0.0.0AR3
ospf 1 router-id 3.3.3.3
area 0
netw 10.0.23.3 0.0.0.0
netw 10.0.34.3 0.0.0.0
netw 3.3.3.3 0.0.0.0AR4
ospf 1 router-id 4.4.4.4
area 0
netw 10.0.34.4 0.0.0.0
netw 4.4.4.4 0.0.0.0

3、BGP路由配置

AR1
bgp 100
router-id 1.1.1.1
peer 10.0.12.2 as 200AR2
bgp 200
router-id 2.2.2.2
peer 10.0.12.1 as 100
peer 3.3.3.3 as 200
peer 3.3.3.3 connect-interface LoopBack1
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack1AR3
bgp 200
router-id 3.3.3.3
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack1
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack1AR4
bgp 200
router-id 4.4.4.4
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack1
peer 3.3.3.3 as-number 200
peer 3.3.3.3 connect-interface LoopBack1

查看BGP邻居状态

[AR2]display bgp peer BGP local router ID : 2.2.2.2Local AS number : 200Total number of peers : 3		  Peers in established state : 3Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre
fRcv3.3.3.3         4         200        2        2     0 00:00:16 Established    04.4.4.4         4         200        2        2     0 00:00:17 Established    010.0.12.1       4         100        8        8     0 00:06:28 Established    0

4、GTSM配置

AR1
bgp 100
peer 10.0.12.2 valid-ttl-hops 1AR2
bgp 200
peer 10.0.12.2 valid-ttl-hops 1
peer 3.3.3.3 valid-ttl-hops 1
peer 4.4.4.4 valid-ttl-hops 1AR3
bgp 200
peer 2.2.2.2 valid-ttl-hops 1AR4
bgp 200
peer 2.2.2.2 valid-ttl-hops 2

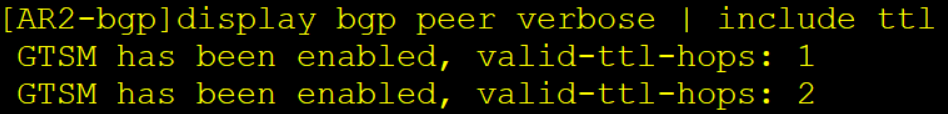

查看GTSM功能

查看BGP邻居状态

[AR2]display bgp peer BGP local router ID : 2.2.2.2Local AS number : 200Total number of peers : 3		  Peers in established state : 3Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre
fRcv3.3.3.3         4         200        7        7     0 00:04:57 Established    04.4.4.4         4         200        6        7     0 00:04:58 Established    010.0.12.1       4         100       13       13     0 00:11:09 Established    0

此时我们将4.4.4.4的TTL改为1看看邻居状态是否会有变化

<AR2>display bgp peerBGP local router ID : 2.2.2.2Local AS number : 200Total number of peers : 3		  Peers in established state : 2Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre
fRcv3.3.3.3         4         200        2        2     0 00:00:06 Established    04.4.4.4         4         200        0        0     0 00:00:07     Connect    010.0.12.1       4         100        2        2     0 00:00:06 Established    0

我们可以发现邻居状态就无法正常建立了,这是因为AR2通过GTSM计算公式:256-253≤valid-ttl-hops(1)

通过计算发现AR4发送的TCP报文中的TTL值不在我们所规定的范围内,就直接丢弃了该报文。

通常我们在配置BGP的安全性的时候除了配置GTSM功能以外还会配置认证参数,因为如果攻击者距离我比较近的话GTSM就无法去防范攻击报文,此时就需要开启认证功能来防止攻击者。

BGP的认证实验案例将在下章详细介绍,以上就是本章的全部内容了,感谢大家的浏览观看!文章若有错误或疑问可联系博主删除更改。
