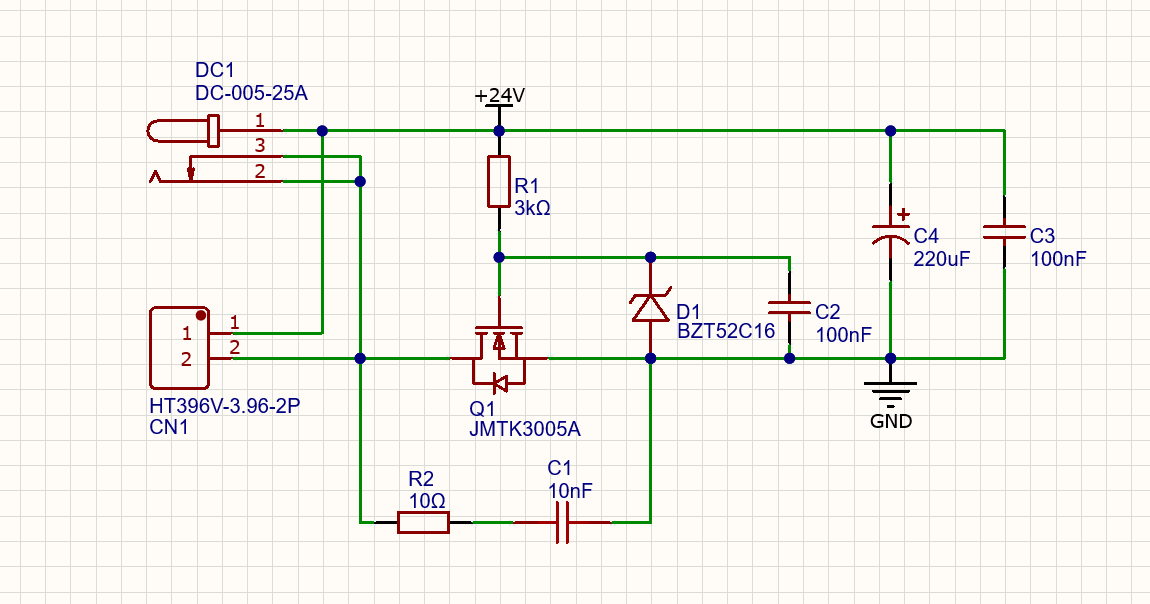

NMOS防反接电路分析

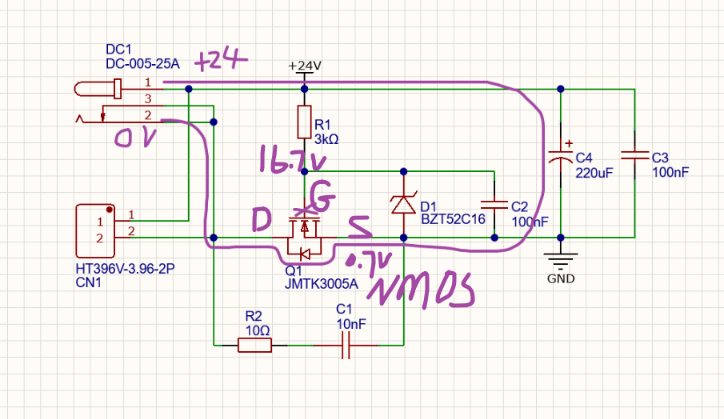

当正常接入电源的时候，电流会经过MOS管的体二极管形成回路，此时MOS管的Vs=0.7V。由于G和S之间串接了一个16V的稳压管，所以Vg=16+0.7V=16.7V。Vgs=16V，NMOS导通，电流不再从体二极管流过，而是从DS流过。

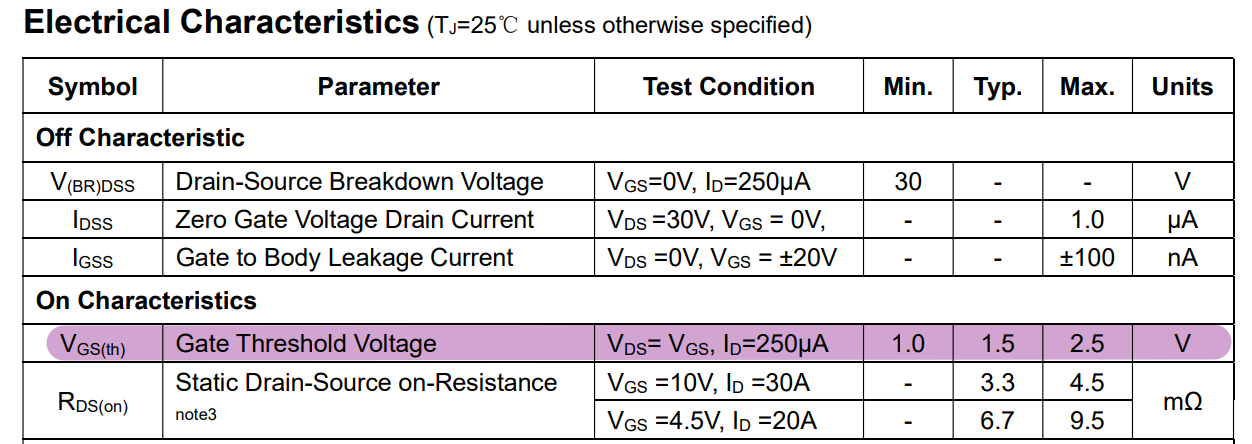

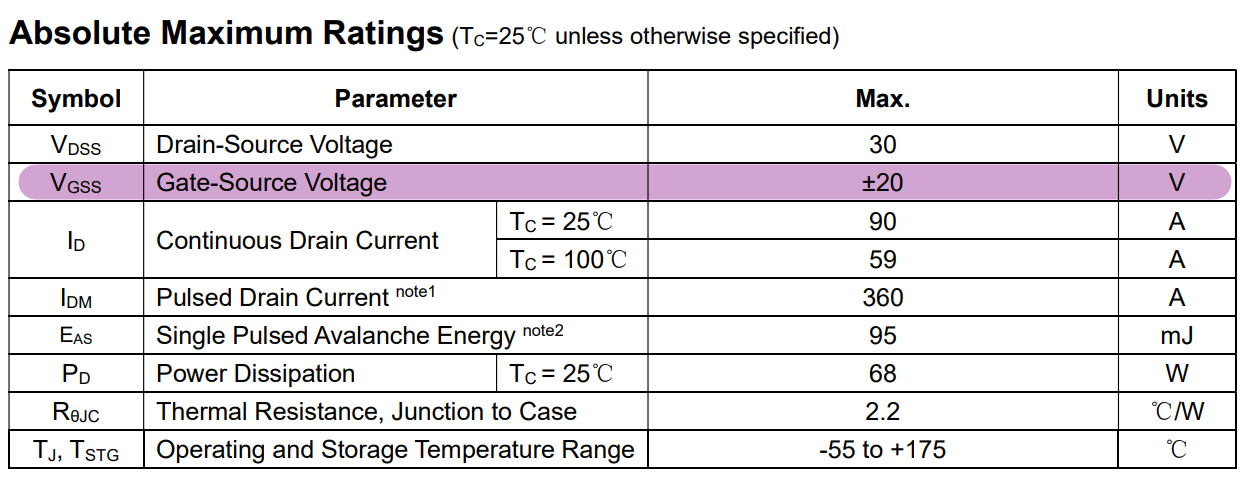

查阅规格书可以看到NMOS管的导通阈值为1.5V。Vgs可承受的最大电压可以为20V。

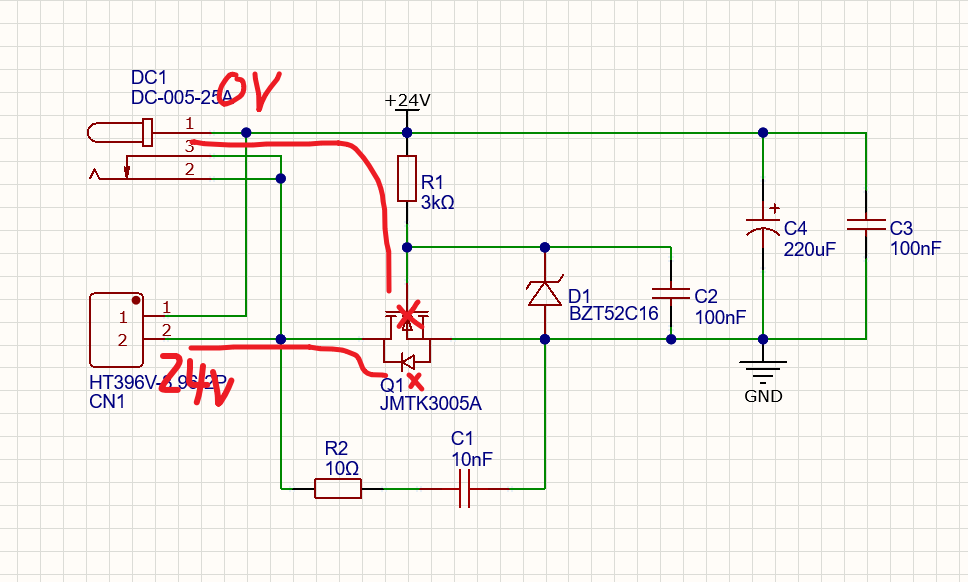

当输入反接的时候，由于体二极管的单向特性，不导通。MOS的栅极电压也被拉低到了0V，MOS管处于截止状态，电源没有被接通。

问题：上面是NMOS的防反接电路，那是否也可以用PMOS作防反接？这两者有什么区别？

解答：

是的，PMOS也可以用来作防反接。

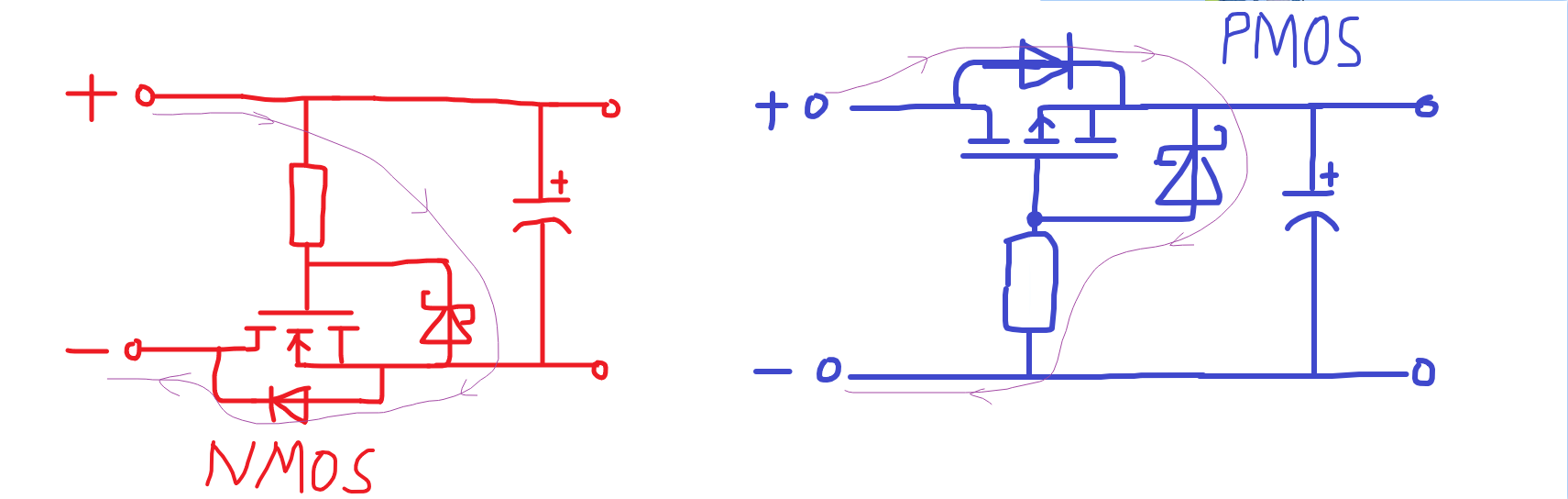

两者区别在于NMOS是接入在负极上面控制通断，而PMOS是接入在正极上面控制通断。

NMOS管的导通内阻比PMOS要低，且NMOS的成本较低，型号较多，一般选择NMOS。
