SIwave 中 SIwizard 的 500 多个标准列表

news 2025/8/2 15:21:31

SIwave 是表征 PCB、高速电子封装和 IC 封装的有效工具。该软件具有验证电源完整性 （PI）、电磁干扰 （EMI） 和信号完整性 （SI） 的工具。使用这些工具可以设计、调试和优化PCB上的不同结构。它是 PCB 射频设计人员的一站式商店。用户可以使用该界面在几分钟内构建任何设置。

SIwizard 是一个用于实现 SI 的工具。通过选择要分析的射频线路、分配端口、分配信号和指定频段，SIwizard 将执行分析。然后，SIwizard将把端口连接到模型，求解S参数，在Ansys AEDT电路中构建电路，填充内容，添加瞬态求解器和快速求解器（可选），求解并显示结果。用户可以修改 SIwizard 构建的电路、添加其他组件和/或添加 Verify Eye 求解器。

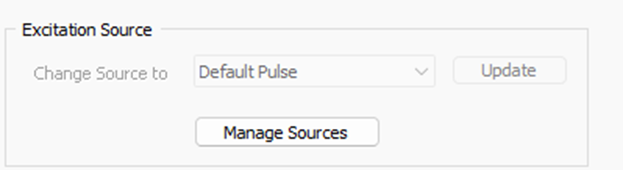

SIwizard 只有一个缺点，即它带有四个通用信号定义：

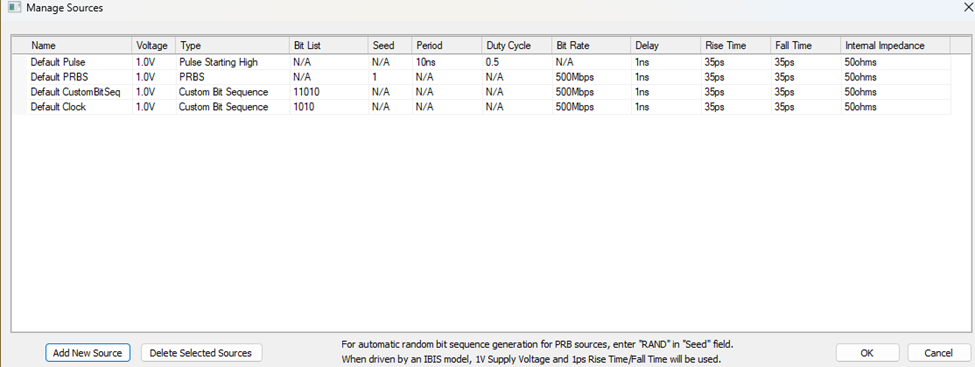

通过单击“管理来源”，用户可以添加更多来源：

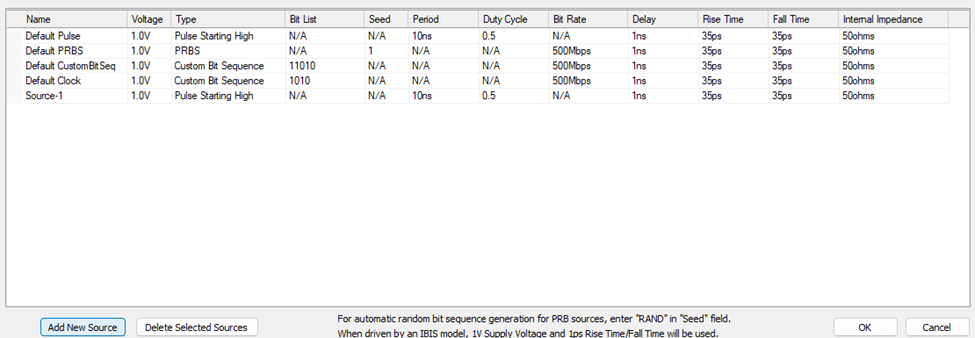

添加源



输入必要的数字。

这样做不方便。并非所有用户都知道所有标准的数字。即使他们知道它们并输入它们，他们也无法保存它们以备将来使用。

为了克服这个问题，Ozen Engineering开发了一个即用型标准库。您可以从列表中复制粘贴要包含在 .siw 文件中的标准。以下是要遵循的步骤。

1- 打开 SIwave。

2- 导入 ECAD 文件。

3- 保存并关闭文件。

4- 使用记事本打开 .siw 文件。

5- 查找“B_TRANSIENT_SOURCES”部分。

6- 添加下面库中的行。

7- 再次打开 SIwave，然后打开 SIwave 文件。

8- 启动 SIwizard：Simulations>SIwizard。

9- 添加行，然后转到 下一步.

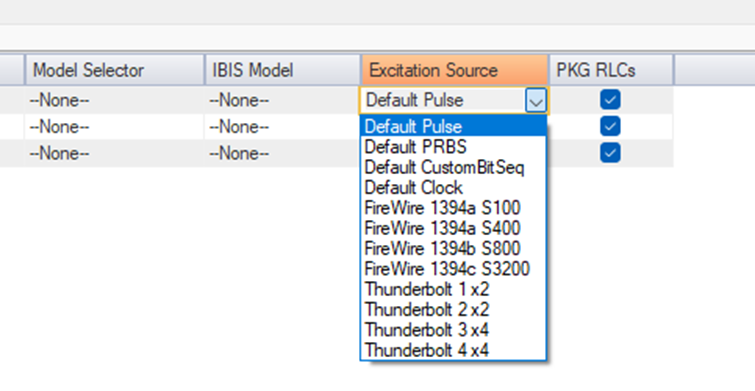

10- 在源部分，下拉菜单并选择正确的标准。





清单：

PCIE、USB、DP、HDMI、MIPI、以太网、DDR、AURORA、SDIO、MCA、ISA、VXI、AXI、AHB、APB、HyperTransport、RapidIO、InfiniBand、SpaceWire、FlexRay、NuBus、VMEbus、RS-485、QSPI、UART、CAMAC、LPC、LIN、I2C、I3C、CAN、CAN-FD、Firewire、Thunderbolt、LVDS、CPI、FSMC、GPMC 等。

“PCIe1 0.8V 200p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “200ps” “200ps” “50ohms”
“PCIe1 CLK 0.” 8V 200p“ ”0.8V“ ”自定义位序列“ ”1010“ ”不适用“ ”不适用“ ”不适用“ ”200Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms“
”PCIe1 1.2V 200p“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”2500Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms“
”PCIe1 CLK 1.2V 200p“ ”1.2V“ ”自定义位序列“ ”1010“ ”N/A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms”
“PCIe1 0.8V 250p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “250ps” “250ps” “50ohms”
“PCIe1 CLK 0.8V 250p” “0.8V” “自定义位序列” “1010” “N/A” “N/A” “不适用” “200Mbps” “1ns” “250ps” “250ps” “50ohms”
“PCIe1 1.2V 250p” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “250ps” “250ps” “50ohms”
“PCIe1 CLK 1.2V 250p” “1.2V” “自定义位序列” “1010” “不适用” “不适用” “不适用” “200Mbps” “1ns” “250ps” “250ps” “50欧姆”
“PCIe1.1 0.8V 200p” “0.8V” “PRBS” “不适用” “1” “不适用” “不适用” “2500Mbps” “1ns” “200ps” “200ps” “50欧姆”
“PCIe1.1 CLK 0.8V 200p” “0.8V” “自定义位序列” “1010” “不适用” “不适用” “200Mbps” “1ns” “200ps” “200ps” “50欧姆”
“PCIe1.1 1.2V 200p” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “200ps” “200ps” “50ohms”
“PCIe1.1 CLK 1.2V 200p” “1.2V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “200Mbps” “1ns” “200ps” “200ps” “50ohms”
“PCIe1.1 0.8V 250p” “0.8V” “PRBS” “N/A” “1” “N/A” “2500Mbps” “1ns” “250ps” “250ps” “50ohms”
“PCIe1.1 CLK 0.8V 250p” “0.8V” “自定义位序列” “1010” “不适用” “不适用” “不适用” “200Mbps” “1ns” “250ps” “250ps” “50欧姆”
“PCIe1.1 1.2V 250p” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “250ps” “250ps” “50ohms”
“PCIe1.1 CLK 1.2V 250p” “1.2V” “自定义位序列” “1010” “N/A” “N/A” “200Mbps” “1ns” “250ps” “250ps” “50ohms”
“PCIe2 0.8V 120p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “5000Mbps” “1ns” “120ps” “120ps” “50ohms”
“PCIe2 CLK 0.” 8V 120p“ ”0.8V“ ”自定义位序列“ ”1010“ ”不适用“ ”不适用“ ”不适用“ ”200Mbps“ ”1ns“ ”120ps“ ”120ps“ ”50ohms“
”PCIe2 0.8V 200p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5000Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms“
”PCIe2 CLK 0.8V 200p“ ”0.8V“ ”自定义位序列“ ”1010“ ”N/A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms”
“PCIe2 1.2V 120p” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “5000Mbps” “1ns” “120ps” “120ps” “50ohms”
“PCIe2 CLK 1.2V 120p” “1.2V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “200Mbps” “1ns” “120ps” “120ps” “50ohms”
“PCIe2 1.2V 200p” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “5000Mbps” “1ns” “200ps” “200ps” “50ohms”
“PCIe2 CLK 1.2V 200p” “1.2V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “200Mbps” “1ns” “200ps” “200ps” “50ohms”
“PCIe3 0.” 8V 85p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”8000Mbps“ ”1ns“ ”85ps“ ”85ps“ ”50ohms“
”PCIe3 CLK 0.8V 85p“ ”0.8V“ ”自定义位序列“ ”1010“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”85ps“ ”85ps“ ”50ohms“
”PCIe3 0.8V 120p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”8000Mbps“ ”1ns“ ”120ps“ ”120ps“ ”50ohms“
，”PCIe3 CLK 0.8V 120“，”0.8V“，”自定义位序列“，”1010“，”N/A“，”N/A“，”200Mbps“，”1ns“，”120ps“，”50ohms“
，”PCIe4_0.8V，50p“，”0.8V“，”PRBS“，”N/A“，”1“，”N/A，“1，”N/A，“16000Mbps，”1ns“，”50ps“，”50ps“，”50ohms“
，”PCIe4 CLK 0.8V 50p“，”0.8V“，”自定义位序列“，”1010“，”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”PCIe4_0.8V 85p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”16000Mbps“ ”1ns“ ”85ps“ ”85ps“ ”50ohms“
”PCIe4 CLK 0.8V 85p“ ”0.8V“ ”自定义位序列“ ”1010“ ”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”85ps“ ”85ps“ ”50ohms“
”PCIe5 0.8V 30p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”32000Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”PCIe5 CLK 0.8V 30p“ ”0.8V“ ”自定义位序列“ ”1010“ ”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”PCIe5 0.8V 50p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”32000Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”PCIe5 CLK 0.8V 50p“ ”0.8V“ ”自定义位序列“ ”1010“ ”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”PCIe6 0.4V 10p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”64000Mbps“ ”1ns“ ”10ps“ ”10ps“ ”50ohms“
”PCIe6 CLK 0.4V 10p“ ”0.4V“ ”PCustom Bit Sequence“ ”1010“ ”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”10ps“ ”10ps“ ”50ohms“
”PCIe6 0.4V 30p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”64000Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”PCIe6 CLK 0.4V 30p“ ”0.4V“ ”PCustom Bit Sequence“ ”1010“ ”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”PCIe7 0.4V“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”128000Mbps“ ”1ns“ ”6.5ps“ ”6.5ps“ ”50ohms“
”PCIe7 CLK 0.4V“ ”0.4V“ ”自定义位序列“ ”1010“ ”N？A“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”6.5ps“ ”6.5ps“ ”50ohms“
”USB 1.0 50n“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”N/A“ ”1.5Mbps“ ”1ns“ ”50ns“ ”50ns“ ”50ohms“
”USB 1.0 100n“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1.5Mbps“ ”1ns“ ”100ns“ ”50ohms“
”USB 1.1 5ns“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”1“ ”N/A“ ”N/A“ ”12Mbps“ ”1ns“ ”5ns“ ”5ns“ ”50ohms”
“USB 1.1 20ns” “3.3V” “PRBS” “N/A” “1” “N/A” “N/A” “12Mbps” “1ns” “20ns” “20ns” “50ohms”
“USB 2.” 0 0.4V 500p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”480Mbps“ ”1ns“ ”500ps“ ”500ps“ ”50ohms“
”USB 2.0 0.4V 1.5ns“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”480Mbps“ ”1ns“ ”1500ps“ ”1500ps“ ”50ohms“
”USB 2.0 0.6V 500p“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”480Mbps“ ”1ns“ ”500ps“ ”500ps“ ”50ohms”
“USB 2.0 0.6V 1.5n” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “480Mbps” “1ns” “1500ps” “1500ps” “50ohms”
“USB 3.” 0 35p“ ”0.8“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5000Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms“
”USB 3.0 50p“ ”0.8“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5000Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”USB 3.1 Gen1 35p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5000Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms”
“USB 3.1 Gen1 50p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “5000Mbps” “1ns” “50ps” “50ps” “50ohms”
“USB 3.1 Gen2 20p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “10000Mbps” “1ns” “20ps” “20ps“ ”50ohms“
”USB 3.1 Gen2 35p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”10000Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms“
”USB 3.2 Gen2 15p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”20000Mbps“ ”1ns“ ”15ps“ ”15ps“ ”50ohms“
”USB 3.2 Gen2 30p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”20000Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms”
“USB 4 Gen3 0.6V 10p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “40000Mbps” “1ns” “10ps” “10ps” “50ohms”
“USB 4 Gen3 0.” 6V 20p“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”40000Mbps“ ”1ns“ ”20ps“ ”20ps“ ”50ohms“
”USB 4 Gen3 0.9V 10p“ ”0.9V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”40000Mbps“ ”1ns“ ”1ps“ ”10ps“ ”10ps“ ”50ohms“
”USB 4 Gen3 0.9V 20p“ ”0.9V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”40000Mbps“ ”1ns“ ”20ps“ ”20ps“ ”50欧姆“
”USB v2.0 0.5V 5p“”0.5V“”PRBS“”N/A“”1“”N/A“”N/A“”80000Mbps“”1ns“”5ps“”5ps“”50ohms“
”USB v2.0 0.5V 15p“”0.5V“”PRBS“”N/A“”1“”N/A“”N/A“”80000Mbps“”1ns“”15ps“”15ps“”50ohms“
”USB v2.0 0.7V 5p“”0.7V“”PRBS“”N/A“”1“”N/A“”N/A“”80000Mbps“”1ns“”5ps“”5ps“”5ps“”50ohms”
“USB v2.0 0.7V 15p” “0.7V” “PRBS” “N/A” “1” “N/A” “N/A” “80000Mbps” “1ns” “15ps” “15ps” “50ohms”
“DisplayPort 1.” 1a 400mV“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”2700Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”DisplayPort 1.1a 400mV“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”2700Mbps“ ”1ns“ ”1ns“ ”160ps“ ”160ps“ ”50ohms“
”DisplayPort 1.1a 600mV“ ”0.6V“ ”PRBS“ ”N/A“ ”不适用“ ”1“ ”N/A“ ”N/A“ ”2700Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms”
“DisplayPort 1.1a 600mV” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “2700Mbps” “1ns” “160ps” “160ps” “50ohms”
“DisplayPort 1.2a 600mV” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “5400Mbps” “1ns” “50ps” “50ps” “50ohms”
“DisplayPort 1.2a 600mV” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “5400Mbps” “1ns” “160ps” “160ps” “50ohms”
“DisplayPort 1.2a 800mV” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “5400Mbps” “1ns” “50ps” “50ps” “50ohms”
“DisplayPort 1.” 2a 800mV“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5400Mbps“ ”1ns“ ”160ps“ ”160ps“ ”50ohms“
”DisplayPort 1.4 200mV 50p“ ”0.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”8100Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”DisplayPort 1.4 400mV 50p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”8100Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms”
“DisplayPort 1.4 600mV 50p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “50ps” “50ps” “50ohms”
“DisplayPort 1.4 800mV 50p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “50ps” “50ps” “50ohms”
“DisplayPort 1.4 200mV 90p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “90ps” “90ps” “50ohms”
“DisplayPort 1.4 400mV 90p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “90ps” “90ps” “50ohms”
“DisplayPort 1.4 600mV 90p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “90ps” “90ps” “50ohms”
“DisplayPort 1.4 800mV 90p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “90ps” “90ps”“50ohms”“
DisplayPort 1.4 200mV 120p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “120ps” “120ps” “50ohms”
“DisplayPort 1.4 400mV 120p” “0.4V” “PRBS” “N/A” “1” “N/A” “8100Mbps” “1ns” “120ps” “120ps” “50ohms”
“DisplayPort 1.4 600mV 120p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “120ps” “120ps” “50ohms”
“DisplayPort 1.4 800mV 120p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “120ps” “120ps” “50ohms”
“DisplayPort 1.4 200mV 160p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “160ps” “160ps” “50ohms”
“DisplayPort 1.4 400mV 160p” “0.4V” “PRBS” “N/A” “1” “N/A” “8100Mbps” “1ns” “160ps” “50ohms”
“DisplayPort 1.4 600mV 160p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “160ps” “160ps” “50ohms”
“DisplayPort 1.4 800mV 160p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “8100Mbps” “1ns” “160ps” “160ps” “50ohms”
“DisplayPort 2.0 60mV UHBR10 30p” “0.6V” “PRBS” “N/A” “1” “N/A” “9700Mbps” “1ns” “30ps” “30ps” “50ohms”
“DisplayPort 2.0 600mV UHBR10 60p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “9700Mbps” “1ns” “60ps” “60ps” “50ohms”
“DisplayPort 2.0 900mV UHBR10 30p” “0.9V” “PRBS” “N/A” “1” “N/A” “N/A” “9700Mbps” “1ns” “30ps” “30ps” “50ohms”
“DisplayPort 2.0 900mV UHBR10 60p” “0.9V” “PRBS” “N/A” “1ns” “N/A” “N/A” “9700Mbps” “1ns” “60ps” “60ps” “50ohms”
“DisplayPort 2.1 600mV UHBR13.”的 5 30p“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”N/A“ ”13100Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”DisplayPort 2.1 600mV UHBR13.5 60p“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1ns“ ”N/A“ ”N/A“ ”13100Mbps“ ”1ns“ ”60ps“ ”60ps“ ”50ohms“
”DisplayPort 2.1 900mV UHBR13.5 30p“ ”0.9V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1“ ”N/A“ ”13100Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms”
“DisplayPort 2.”的 1 900mV UHBR13.5 60p“ ”0.9V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”13100Mbps“ ”1ns“ ”60ps“ ”60ps“ ”50ohms“
”DisplayPort 2.1a 600mV UHBR20 30p“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”19700Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”DisplayPort 2.1a 600mV UHBR20 60p“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1ns“ ”60ps“ ”60ps“ ”50ohms”
“DisplayPort 2.1a 900mV UHBR20 30p” “0.9V” “PRBS” “N/A” “1” “N/A” “N/A” “19700Mbps” “1ns” “30ps” “30ps” “50ohms”
“DisplayPort 2.1a 900mV UHBR20 60p” “0.9V” “PRBS” “N/A” “1” “1” “N/A” “N/A” “19700Mbps” “1ns” “60ps” “60ps” “50ohms”
“HDMI 1.0 0.5V 100p” “0.5V” “PRBS” “N/A” “1” “1” “N/A” “4950Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.0 0.5V 125p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.0 1.0V 100p” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.0 1.0V 125p” “1.0V” “PRBS” “N/A” “1” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.0 CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “330Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.0 CLK0.5V 125p“ ”0.5V“ ”自定义位序列“ ”1010“ ”不适用“ ”不适用“ ”不适用“ ”330Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms“
”HDMI 1.0 CLK 1.0V 100p“ ”1.0V“ ”自定义位序列“ ”1010“ ”N/A“ ”N/A“ ”N/A“ ”不适用“ ”330Mbps“ ”1ns“ ”100ps“ ”100ps“ ”50ohms“
”HDMI 1.0 CLK 1.0V 125p“ ”1.0V“ ”自定义位序列“ ”1010“ ”N/A“ ”N/A“ ”不适用“ ”330Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms”
“HDMI 1.1 0.5V 100p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.” 1 0.5V 125p“ ”0.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”4950Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms“
”HDMI 1.1 1.0V 100p“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”4950Mbps“ ”1ns“ ”100ps“ ”100ps“ ”50ohms“
”HDMI 1.1 1.0V 125p“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”4950Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms”
“HDMI 1.1 CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “330Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.1 CLK 0.5V 125p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “330Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.1 CLK 1.0V 100p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “330Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.1 CLK 1.0V 125p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “330Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.2 0.5V 100p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.2 0.5V 125p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.2 1.0V 100p” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.2 1.0V 125p” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “4950Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.2 CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “不适用” “330Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.2 CLK 0.5V 125p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “330Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.2 CLK 1,0V 100p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “不适用” “330Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.2 CLK 1.0V 125p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “330Mbps” “1ns” “125ps” “125ps” “50ohms”
“HDMI 1.3 0.5V” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “10200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.3 1.0V” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “10200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.3 CLK 0.5V” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “680Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.3 CLK 1.0V” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “680Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 1.” 4 0.5V“、”0.5V“、”PRBS“、”N/A“、”1“、”N/A“、”N/A“、”10200Mbps“、”1ns“、”100ps“、”100ps“、”50ohms“、”
HDMI 1.4 1.0V“、”1.0V“、”PRBS“、”N/A“、”1“ ”N/A“、”N/A“、”10200Mbps“、”1ns“、”100ps“、”100ps“、”50ohms“、”
HDMI 1.4 CLK 0.5V“、”0.5V“、”自定义位序列“、”1010“、”N/A“、”N/A”“ ”不适用“ ”680Mbps“ ”1ns“ ”100ps“ ”100ps“ ”50ohms“
”HDMI 1.“ 4 CLK 1.0V” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “680Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0 0.5V 75p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0 0.5V 100p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “100ps” “100ps” “100ps” “50ohms”
“HDMI 2.0 1.0V 75p” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0 1.0V 100p” “1.0V” “PRBS” “N/A” “1” “N/A” “18000Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0 CLK 0.5V 75p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “不适用” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0 CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0 CLK 1.0V 75p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0 CLK 1.0V 100p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0a 0.5V 75p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.” 0a 0.5V 100p“ ”0.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”18000Mbps“ ”1ns“ ”100ps“ ”100ps“ ”50ohms“
”HDMI 2.0a 1.0V 75p“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”1ns“ ”75ps“ ”75ps“ ”50ohms“
”HDMI 2.0a 1.0V 100p“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1ns“ ”100ps“ ”100ps“ ”100ps“ ”100ps“ ”50ohms”
“HDMI 2.0a CLK 0.5V 75p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0a CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0a CLK 1.0V 75p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0a CLK 1.0V 100p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0b 0.5V 75p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0b 0.5V 100p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0b 1.0V 75p” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0b 1.0V 100p” “1.0V” “PRBS” “N/A” “1” “N/A” “18000Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0b CLK 0.5V 75p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “不适用” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0b CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.0b CLK 1.0V 75p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “不适用” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.0b CLK 1.0V 100p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “100ps“ ”100ps“ ”50ohms“
”HDMI 2.1 TMDS 0.5V 75p“ ”0.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”18000Mbps“ ”1ns“ ”75ps“ ”75ps“ ”50ohms“
”HDMI 2.1 TMDS 0.5V 100p“ ”0.5V“ ”PRBS“ ”N/A“ ”1“ ”1ns“ ”100ps“ ”100ps“ ”100ps“ ”50ohms“
”HDMI 2.1 TMDS 1.0V 75p“ ”1.0V“ ”PRBS“ ”N/A“ ”18000Mbps“ ”1ns“ ”75ps“ ”75ps“ ”50ohms”
“HDMI 2.1 TMDS 1.0V 100p” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “18000Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.1 TMDS CLK 0.5V 75p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “不适用” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.1 TMDS CLK 0.5V 100p” “0.5V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.1 TMDS CLK 1.0V 75p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “N/A” “1200Mbps” “1ns” “75ps” “75ps” “50ohms”
“HDMI 2.1 TMDS CLK 1.0V 100p” “1.0V” “自定义位序列” “1010” “N/A” “N/A” “1200Mbps” “1ns” “100ps” “100ps” “50ohms”
“HDMI 2.1 FRL 0.8V 50ps” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “48000Mbps” “1ns” “50ps” “50ps” “50ohms”
“HDMI 2.1 FRL 0.8V 100ps” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “48000Mbps” “1ns” “100ps” “100ps” “50ohms”
“D-PHY v1.0 HS 0.2V 150p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “1500Mbps” “1ns” “150ps” “150ps” “50ohms”
“D-PHY v1.0 HS 0.2V 300p” “0.2V” “PRBS” “N/A” “1” “1” “N/A” “1500Mbps” “1ns” “300ps” “300ps” “50ohms”
“D-PHY v1.0 HS 0.4V 150p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “1500Mbps” “1ns” “150ps” “150ps” “50ohms”
“D-PHY v1.” 0 HS 0.4V 300p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1500Mbps“ ”1ns“ ”300ps“ ”300ps“ ”50ohms“
”D-PHY v1.0 LS 1.2V“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1ns“ ”150ps“ ”150ps“ ”50ohms“
”D-PHY v1.2 HS 0.2V 150p“ ”0.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”2500Mbps“ ”1ns“ ”150ps“ ”150ps“ ”50ohms”
“D-PHY v1.2 HS 0.2V 250p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “250ps” “250ps” “50ohms”
“D-PHY v1.2 HS 0.4V 150p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “150ps” “50ohms”
“D-PHY v1.2 HS 0.4V 250p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “250ps” “250ps” “50ohms”
“D-PHY v2.0 0.4V 100p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “4500Mbps” “1ns” “100ps” “100ps” “50ohms”
“D-PHY v2.” 0 0.4V 200p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”4500Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms“
”D-PHY v3.5 0.4V 80p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”6000Mbps“ ”1ns“ ”80ps“ ”80ps“ ”50ohms“
”D-PHY v3.5 0.4V 150p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”6000Mbps“ ”1ns“ ”150ps“ ”150ps“ ”50ohms”
“C-PHY v1.0 0.2V 100p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “100ps” “100ps” “50ohms”
“C-PHY v1.0 0.2V 200p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “200ps” “200ps” “50ohms”
“C-PHY v1.0 0.4V 100p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns“ ”100ps“ ”100ps“ ”50ohms“
”C-PHY v1.“ 0 0.4V 200p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “200ps” “200ps” “50ohms”
“C-PHY v1.2 0.3V 80p” “0.3V” “PRBS” “N/A” “1ns” “N/A” “N/A” “3500Mbps” “1ns” “80ps” “80ps” “50ohms”
“C-PHY v1.2 0.3V 150p” “0.3V” “PRBS” “N/A” “1” “N/A” “N/A” “3500Mbps” “1ns” “150ps” “150ps” “50ohms”
“C-PHY v1.2 0.5V 80p” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “3500Mbps” “1ns” “80ps” “80ps” “50ohms”
“C-PHY v1.” 2 0.5V 150p“ ”0.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3500Mbps“ ”1ns“ ”150ps“ ”150ps“ ”50ohms“
”M-PHY Gear1 0.4V 100p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1ns“ ”N/A“ ”1250Mbps“ ”1ns“ ”100ps“ ”100ps“ ”50ohms“
”M-PHY Gear1 0.4V 200p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”N/A“ ”1250Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms”
“M-PHY Gear1 0.6V 100p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “1250Mbps” “1ns” “100ps” “100ps” “50ohms”
“M-PHY Gear1 0.6V 200p” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “1250Mbps” “1ns” “200ps” “200ps” “50ohms”
“M-PHY Gear4 0.2V 30p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “11600Mbps” “1ns” “30ps” “30ps” “50ohms”
“M-PHY Gear4 0.2V 60p” “0.2V” “PRBS” “N/A” “1” “N/A” “N/A” “11600Mbps” “1ns” “60ps” “60ps” “50ohms”
“M-PHY Gear4 0.” 4V 30p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”11600Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”M-PHY Gear4 0.4V 60p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”11600Mbps“ ”1ns“ ”60ps“ ”60ps“ ”50ohms“
”10Base-T“ ”2.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”10Mbps“ ”1ns“ ”25ns“ ”25ns“ ”50ohms”
“100Base-T 1V 5n” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “125Mbps” “1ns” “5ns” “5ns” “50ohms”
“100Base-T 1V 10n” “1.” 0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”125Mbps“ ”1ns“ ”1ns“ ”10ns“ ”10ns“ ”50ohms“
”100Base-T 2V 5n“ ”2.0V“ ”PRBS“ ”N/A“ ”1“ ”1ns“ ”5ns“ ”5ns“ ”50ohms“
”100Base-T 2V 10n“ ”2.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”125Mbps“ ”1ns“ ”1ns“ ”10ns“ ”10ns“ ”10ns“ ”50ohms”
“1000Base-T 1V 1.5n” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “1250Mbps” “1ns” “1.1. 5ns” “1.5ns” “50ohms”
“1000Base-T 1V 2n” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “1250Mbps” “1ns” “2ns” “2ns” “50ohms”
“2.5GBase-T 1V 0.8n” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “0.8ns” “50ohms”
“2.5GBase-T 1V 1n” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “2500Mbps” “1ns” “1ns” “1ns” “50ohms”
“5GBase-T 1V 0.6n” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “5000Mbps” “1ns” “0.0.” 6ns“ ”0.6ns“ ”50ohms“
”5GBase-T 1V 0.8n“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5000Mbps“ ”1ns“ ”0.8ns“ ”0.8ns“ ”50ohms“
”10GBase-T 1V 0.4n“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”10000Mbps“ ”1ns“ ”0.4ns“ ”0.4ns“ ”50ohms“
”10GBase-T 1V 0.6n“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”1ns“ ”1ns“ ”0.6ns“ ”0.6ns“ ”50ohms”
“25GBase-CR 0.8V 30p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “25781.25Mbps” “1ns” “30ps” “30ps” “50ohms”
“25GBase-CR 0.8V 50p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”25781.25Mbps“ ”1ns“ ”50ps“ ”50ohms“
”25GBase-SR 0.“ 8V 30p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “25781.25Mbps” “1ns” “30ps” “30ps” “50ohms”
“25GBase-SR 0.8V 50p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “25781.25Mbps” “1ns” “50ps” “50ps” “50ohms”
“50GBase-CR 0.4V 15p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “26562.5Mbps” “1ns” “15ps” “15ps” “50ohms”
“50GBase-CR 0.4V 30p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “26562.5Mbps” “1ns” “30ps” “30ps” “50ohms”
“50GBase-SR 0.” 4V 15p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”26562.5Mbps“ ”1ns“ ”1ns“ ”15ps“ ”15ps“ ”50ohms“
”50GBase-SR 0.4V 30p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”26562.5Mbps“ ”1ns“ ”30ps“ ”30ps“ ”50ohms“
”100GBase-CR 0.8V 20p“ ”0.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”26562.5Mbps“ ”1ns“ ”20ps“ ”20ps“ ”50ohms”
“100GBase-CR 0.8V 40p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “26562.5Mbps” “1ns” “40ps” “40ps” “50ohms”
“100GBase-SR 0.8V 20p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “26562.5Mbps” “1ns” “20ps” “20ps” “50ohms”“
100GBase-SR 0.8V 40p” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “26562.5Mbps” “1ns” “40ps” “50ohms”
“100GBase-CR 0.4V 20p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “25781.5Mbps” “1ns” “20ps” “20ps” “50ohms”
“100GBase-CR 0.” 4V 40p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”25781.5Mbps“ ”1ns“ ”40ps“ ”40ps“ ”50ohms“
”100GBase-SR 0.4V 20p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”25781.5Mbps“ ”1ns“ ”20ps“ ”20ps“ ”50ohms“
”100GBase-SR 0.4V 40p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”25781.5Mbps“ ”1ns“ ”40ps“ ”40ps“ ”50ohms”
“400GBase 0.4V 10p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “53125Mbps” “1ns” “10ps” “10ps” “50ohms”
“400GBase 0.4V 20p” “0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “53125Mbps” “1ns” “20ps” “20ps” “50ohms”
“800GBase 0.4V 8p”“0.4V” “PRBS” “N/A” “1” “N/A” “N/A” “106250Mbps” “1ns” “8ps” “8ps” “50ohms”
“800GBase 0.” 4V 15p“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”106250Mbps“ ”1ns“ ”15ps“ ”15ps“ ”50ohms“
”DDR1 100“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”106250Mbps“ ”1ns“ ”15ps“ ”15ps“ ”50ohms“
”DDR2 400“ ”0.4V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”425Mbps“ ”1ns“ ”20ps“ ”20ps“ ”50ohms”
“DDR3 800” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “800Mbps” “1ns” “250ps” “250ps” “50ohms”
“DDR3 CLK 800” “1.” 5V“ ”自定义位序列“ ”1010“ ”1“ ”不适用“ ”不适用“ ”800Mbps“ ”1ns“ ”250ps“ ”250ps“ ”50ohms“
”DDR3 1066“ ”1.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1ns“ ”200ps“ ”200ps“ ”50ohms“
”DDR3 CLK 1066“ ”1.5V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”1066Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms”
“DDR3 1333” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “1333Mbps” “1ns” “175ps” “175ps” “50ohms”
“DDR3 CLK 1333” “1.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “1333Mbps” “1ns” “175ps” “175ps” “50ohms”
“DDR3 1600” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “160”0Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms“
”DDR3 CLK 1600“ ”1.5V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”N/A“ ”1600Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms“
”DDR3 1866“ ”1.5V“ ”PRBS“ ”N/A“ ”1866Mbps“ ”1ns“ ”110ps“ ”110ps“ ”50ohms“
”DDR3 CLK 1866“ ”1.5V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”1866Mbps“ ”1ns“ ”110ps“ ”110ps“ ”50ohms”
“DDR3 2133” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “2133Mbps” “1ns” “100ps” “100ps” “50ohms”
“DDR3 CLK 2133” “1.” 5V“ ”自定义位序列“ ”1010“ ”1“ ”不适用“ ”不适用“ ”2133Mbps“ ”1ns“ ”100ps“ ”100ps“ ”50欧姆“
”DDR4 1600“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1ns“ ”85ps“ ”50ohms“
”DDR4 CLK 1600“ ”1.2V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”1600Mbps“ ”1ns“ ”85ps“ ”85ps“ ”50ohms”
“DDR4 1866” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “1866Mbps” “1ns” “75ps” “75ps” “50ohms”
“DDR4 CLK 1866” “1.” 2V“ ”自定义位序列“ ”1010“ ”1“ ”不适用“ ”不适用“ ”1866Mbps“ ”1ns“ ”75ps“ ”75ps“ ”50ohms“
”DDR4 2133“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”2133Mbps“ ”1ns“ ”65ps“ ”65ps“ ”50ohms“
”DDR4 CLK 2133“ ”1.2V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”2133Mbps“ ”1ns“ ”65ps“ ”65ps“ ”50ohms”
“DDR4 2400” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2400Mbps” “1ns” “60ps” “60ps” “50ohms”
“DDR4 CLK 2400” “1.2V” “自定义位序列” “1010” “1” “N/A” “N/A” “2400Mbps” “1ns” “60ps” “60ps” “50ohms”
“DDR4 2666” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “2666Mbps” “1ns” “55ps” “55ps” “50ohms”
“DDR4 CLK 2666” “1.2V” “自定义位序列” “1010” “1” “N/A” “N/A” “2666Mbps” “1ns” “55ps” “55ps” “50ohms”
“DDR4 2933” “1.” 2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”2933Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”DDR4 CLK 2933“ ”1.2V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”2933Mbps“ ”1ns“ ”50ps“ ”50ps“ ”50ohms“
”DDR4 3200“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3200Mbps“ ”1ns“ ”45ps“ ”45ps“ ”50ohms”
“DDR4 CLK 3200” “1.2V” “自定义位序列” “1010” “1” “N/A” “N/A” “3200Mbps” “1ns” “45ps” “45ps” “50ohms”
“DDR5 3200” “1.” 1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3200Mbps“ ”1ns“ ”45ps“ ”45ps“ ”50ohms“
”DDR5 CLK 3200“ ”1.1V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”3200Mbps“ ”1ns“ ”45ps“ ”45ps“ ”50ohms“
”DDR5 3600“ ”1.1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3600Mbps“ ”1ns“ ”42ps“ ”42ps“ ”50ohms”
“DDR5 CLK 3600” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “3600Mbps” “1ns” “42ps” “42ps” “50ohms”
“DDR5 4000” “1.1V” “PRBS” “N/A” “1” “N/A” “4000Mbps” “1ns” “40ps” “40ps” “50ohms”
“DDR5 CLK 4000” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “4000Mbps” “1ns” “40ps” “40ps” “50ohms”
“DDR5 4400” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “4400Mbps” “1ns” “38ps” “38ps” “50ohms”
“DDR5 CLK 4400” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “4400Mbps” “1ns” “38ps” “38ps” “50ohms”
“DDR5 4800”“1.1V”“PRBS”“N/A”“1”“N/A”“N/A”“4800Mbps”“1ns”“35ps”“35ps”“50ohms”
“DDR5 CLK 4800”“1.” 1V“ ”自定义位序列“ ”1010“ ”1“ ”不适用“ ”不适用“ ”4800Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms“
”DDR5 5200“ ”1.1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5200Mbps“ ”1ns“ ”32ps“ ”32ps“ ”50ohms“
”DDR5 CLK 5200“ ”1.1V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”5200Mbps“ ”1ns“ ”32ps“ ”32ps“ ”50ohms”
“DDR5 5600” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “5600Mbps” “1ns” “30ps” “30ps” “50ohms”
“DDR5 CLK 5600” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “5600Mbps” “1ns” “30ps” “30ps” “50ohms”
“DDR5 6000” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “6000Mbps” “1ns” “28ps” “28ps” “50ohms”
“DDR5 CLK 6000” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “6000Mbps” “1ns” “28ps” “28ps” “50ohms”
“DDR5 6400” “1.” 1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”6400Mbps“ ”1ns“ ”26ps“ ”26ps“ ”50ohms“
”DDR5 CLK 6400“ ”1.1V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”6400Mbps“ ”1ns“ ”26ps“ ”26ps“ ”50ohms“
”LPDDR2 400“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”400Mbps“ ”1ns“ ”300ps“ ”300ps“ ”50ohms”
“LPDDR2 CLK 400 LP” “1.0V” “自定义位序列” “1010” “1” “不适用” “不适用” “400Mbps” “1ns” “300ps” “300ps” “50ohms”
“LPDDR2 533” “1.2V” “PRBS” “N/A” “1” “N/A” “533Mbps” “1ns” “250ps” “250ps” “50ohms”
“LPDDR2 CLK 533” “1.0V” “自定义位序列” “1010” “1” “N/A” “N/A” “533Mbps” “1ns” “250ps” “250ps” “50ohms”
“LPDDR2 667” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “667Mbps” “1ns” “200ps” “200ps” “50ohms”
“LPDDR2 CLK 667” “1.” 0V“ ”自定义位序列“ ”1010“ ”1“ ”不适用“ ”不适用“ ”667Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50欧姆“
”LPDDR2 800“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”800Mbps“ ”1ns“ ”180ps“ ”180ps“ ”50ohms“
”LPDDR2 CLK 800“ ”1.0V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”800Mbps“ ”1ns“ ”180ps“ ”180ps“ ”50ohms”
“LPDDR2 1066” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “1066Mbps” “1ns” “150ps” “150ps” “50ohms”
“LPDDR2 CLK 1066” “1.0V” “自定义位序列” “1010” “1” “N/A” “N/A” “1066Mbps” “1ns” “150ps” “150ps” “50ohms”
“LPDDR2 400 LP” “1.0V” “PRBS” “N/A” “1” “N/A” “N/A” “400Mbps” “1ns” “350ps” “350ps” “50ohms”
“LPDDR2 CLK 400 LP” “1.0V” “自定义位序列” “1010” “1” “N/A” “N/A” “400Mbps” “1ns” “350ps” “350ps” “50ohms”
“LPDDR2 266 LP” “1.” 0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”266Mbps“ ”1ns“ ”400ps“ ”400ps“ ”50ohms“
”LPDDR2 CLK 266 LP“ ”1.0V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”266Mbps“ ”1ns“ ”400ps“ ”400ps“ ”50ohms“
”LPDDR2 200 LP“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”450ps“ ”50ohms”
“LPDDR2 CLK 200 LP” “1.0V” “自定义位序列” “1010” “1” “N/A” “N/A” “200Mbps” “1ns” “450ps” “450ps” “50ohms”
“LPDDR3 800” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “800Mbps” “1ns” “200ps” “200ps” “50ohms”
“LPDDR3 CLK 800“ ”1.2V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”800Mbps“ ”1ns“ ”200ps“ ”200ps“ ”50ohms“
”LPDDR3 1066“ ”1.“ 2V” “PRBS” “N/A” “1” “N/A” “N/A” “1066Mbps” “1ns” “180ps” “180ps” “50ohms”
“LPDDR3 CLK 1066” “1.2V” “自定义位序列” “1010” “1” “N/A” “N/A” “1066Mbps” “1ns” “180ps” “180ps” “50ohms”
“LPDDR3 1333” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “1333Mbps” “1ns” “160ps” “50ohms”
“LPDDR3 CLK 1333” “1.2V” “自定义位序列” “1010” “1” “N/A” “N/A” “1333Mbps” “1ns” “160ps” “160ps” “50ohms”
“LPDDR3 1600” “1.2V” “PRBS” “N/A” “1” “1ns” “140ps” “140ps” “50ohms”
“LPDDR3 CLK 1600” “1.2V” “自定义位序列” “1010” “1” “N/A” “N/A” “1600Mbps” “1ns” “140ps” “140ps” “50ohms”
“LPDDR3 1866” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “1866Mbps” “1ns” “125ps” “125ps” “50ohms”
“LPDDR3 CLK 1866” “1.” 2V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”1866Mbps“ ”1ns“ ”125ps“ ”125ps“ ”50ohms“
”LPDDR3 800 LP“ ”1.1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”800Mbps“ ”1ns“ ”220ps“ ”220ps“ ”50ohms“
”LPDDR3 CLK 800 LP“ ”1.1V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”800Mbps“ ”1ns“ ”220ps“ ”220ps“ ”50欧姆”
“LPDDR3 533 LP” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “533Mbps” “1ns” “250ps” “250ps” “50ohms”
“LPDDR3 CLK 533 LP” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “533Mbps” “1ns” “250ps” “250ps” “50ohms”
“LPDDR3 400 LP” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “400Mbps” “1ns” “300ps” “300ps” “50ohms”
“LPDDR3 CLK 400 LP” “1.1V” “自定义位序列” “1010” “1” “不适用” “不适用” “400Mbps” “1ns” “300ps” “300ps” “50ohms”
“LPDDR4 3200 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “3200Mbps” “1ns” “60ps” “60ps” “50ohms”
“LPDDR4 CLK 3200 FSP0” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “3200Mbps” “1ns” “60ps” “60ps” “50ohms”
“LPDDR4 2666 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “2666Mbps” “1ns” “70ps” “70ps” “50ohms”
“LPDDR4 CLK 2666 FSP0” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “2666Mbps” “1ns” “70ps” “70ps” “50ohms”
“LPDDR4 2400 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “2400Mbps” “1ns” “75ps” “75ps” “50ohms”
“LPDDR4 CLK 2400 FSP0” “1.1V” “自定义位序列” “1010” “1” “不适用” “不适用” “2400Mbps” “1ns” “75ps” “75ps” “50欧姆”
“LPDDR4 2133 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “2133Mbps” “1ns” “80ps” “80ps” “50ohms”
“LPDDR4 CLK 2133 FSP0” “1.1V” “自定义位序列” “1010” “1” “1” “N/A” “N/A” “2133Mbps” “1ns” “80ps” “80ps” “50ohms”
“LPDDR4 1600 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “1600Mbps” “1ns” “100ps” “100ps” “50ohms”
“LPDDR4 CLK 1600 FSP0” “1.1. 1V” “自定义位序列” “1010” “1” “不适用” “不适用” “1600Mbps” “1ns” “100ps” “100ps” “50ohms”
“LPDDR4 1600 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “1600Mbps” “1ns” “110ps” “110ps” “50ohms”
“LPDDR4 CLK 1600 FSP1” “0.6V” “自定义位序列” “1010“ ”1“ ”不适用“ ”不适用“ ”1600Mbps“ ”1ns“ ”110ps“ ”110ps“ ”50ohms“
”LPDDR4 1066 FSP1“ ”0.“ 6V” “PRBS” “N/A” “1” “N/A” “N/A” “1066Mbps” “1ns” “130ps” “130ps” “50ohms”
“LPDDR4 CLK 1066 FSP1” “0.6V” “自定义位序列” “1010” “1” “N/A” “N/A” “1066Mbps” “1ns” “130ps” “130ps” “50ohms”
“LPDDR4 800 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “1” “N/A” “800Mbps” “1ns” “150ps” “50ohms”
“LPDDR4 CLK 800 FSP1” “0.6V” “自定义位序列” “1010” “1” “不适用” “不适用” “800Mbps” “1ns” “150ps” “150ps” “50ohms”
“LPDDR5 3200 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “3200Mbps” “1ns” “50ps” “50ps” “50ohms”
“LPDDR5 CLK 3200 FSP0” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “3200Mbps” “1ns” “50ps” “50ps” “50ohms”
“LPDDR5 4000 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “4000Mbps” “1ns” “40ps” “40ps” “50ohms”
“LPDDR5 CLK 4000 FSP0” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “4000Mbps” “1ns” “40ps” “40ps” “50ohms”
“LPDDR5 4800 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “4800Mbps” “1ns” “35ps” “35ps” “50ohms”
“LPDDR5 CLK 4800 FSP0” “1.1V” “自定义位序列” “1010” “1” “不适用” “不适用” “4800Mbps” “1ns” “35ps” “35ps” “50欧姆”
“LPDDR5 5500 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “5500Mbps” “1ns” “30ps” “30ps” “50ohms”
“LPDDR5 CLK 5500 FSP0” “1.1V” “自定义位序列” “1010” “1” “1” “N/A” “N/A” “5500Mbps” “1ns” “30ps” “30ps” “50ohms”
“LPDDR5 6400 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “6400Mbps” “1ns” “25ps” “25ps” “50ohms”
“LPDDR5 CLK 6400 FSP0” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “6400Mbps” “1ns” “25ps” “25ps” “50ohms”
“LPDDR5 3200 FSP1” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “3200Mbps” “1ns” “70ps” “70ps” “50ohms”
“LPDDR5 CLK 3200 FSP1” “0.5V” “自定义位序列” “1010” “1” “不适用” “不适用” “3200Mbps” “1ns” “70ps” “70ps” “50欧姆”
“LPDDR5 2400 FSP1” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “2400Mbps” “1ns” “90ps” “90ps” “50ohms”
“LPDDR5 CLK 2400 FSP1” “0.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “2400Mbps” “1ns” “90ps” “90ps” “50ohms”
“LPDDR5 1600 FSP1” “0.5V” “PRBS” “N/A” “1” “N/A” “N/A” “1600Mbps” “1ns” “120ps” “120ps” “50ohms”
“LPDDR5 CLK 1600 FSP1” “0.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “1600Mbps” “1ns” “120ps” “120ps” “50ohms”
“LPDDR5 1066 FSP1” “0.5V” “PRBS” “N/A” “1” “N/A” “1” “N/A” “N/A” “1066Mbps” “1ns” “150ps” “150ps” “50ohms”
“LPDDR5 CLK 1066 FSP1” “0.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “1066Mbps” “1ns” “150ps” “150ps” “50ohms”
“LPDDR3X 1866” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “1866Mbps” “1ns” “120ps” “120ps” “50ohms”
“LPDDR3X CLK 1866” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “1866Mbps” “1ns” “120ps” “120ps” “50ohms”
“LPDDR3X 2133” “1.1V” “PRBS” “不适用” “1” “不适用” “不适用” “2133Mbps” “1ns” “100ps” “100ps” “50ohms”
“LPDDR3X CLK 2133” “1.1V” “自定义位序列” “1010” “1” “不适用”“不适用” “2133Mbps” “1ns” “100ps” “100ps” “50ohms”
“LPDDR4X 3200 FSP0” “0.” 6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3200Mbps“ ”1ns“ ”60ps“ ”60ps“ ”50ohms“
”LPDDR4X CLK 3200 FSP0“ ”0.6V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”3200Mbps“ ”1ns“ ”60ps“ ”60ps“ ”50ohms“
”LPDDR4X 3600 FSP0“ ”0.6V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3600Mbps“ ”1ns“ ”55ps“ ”55ps“ ”50ohms”
“LPDDR4X CLK 3600 FSP0” “0.6V” “自定义位序列” “1010” “1” “不适用” “不适用” “3600Mbps” “1ns” “55ps” “55ps” “50ohms”
“LPDDR4X 3733 FSP0” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “3733Mbps” “1ns” “52ps” “52ps” “50ohms”
“LPDDR3X CLK 3733 FSP0” “0.6V” “自定义位序列” “1010” “1” “1” “N/A” “N/A” “3733Mbps” “1ns” “52ps” “52ps” “50ohms”
“LPDDR4X 4266 FSP0” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “4266Mbps” “1ns” “50ps” “50ps” “50ohms”
“LPDDR4X CLK 4266 FSP0” “0.6V” “自定义位序列” “1010” “1” “N/A” “N/A” “4266Mbps” “1ns” “50ps” “50ps” “50ohms”
“LPDDR4X 1600 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “1600Mbps” “1ns” “90ps” “90ps” “50ohms”
“LPDDR4X CLK 1600 FSP0” “0.6V” “自定义位序列” “1010” “1” “不适用” “不适用” “1600Mbps” “1ns” “90ps” “90ps” “50ohms”
“LPDDR4X 1066 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “1ns” “110ps” “110ps” “50ohms”
LPDDR4X CLK 1066 FSP1“ ”0.6V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”1066Mbps“ ”1ns“ ”110ps“ ”110ps“ ”50ohms”
“LPDDR4X 800 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “800Mbps” “1ns” “130ps” “130ps” “50ohms”
“LPDDR4X CLK 800 FSP1” “0.6V” “自定义位序列” “1010” “1” “N/A” “N/A” “800Mbps” “1ns” “130ps” “130ps” “50ohms”
LPDDR5X 7500 FSP0“ ”1.1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”7500Mbps“ ”1ns“ ”40ps“ ”40ps“ ”50ohms”
“LPDDR5X CLK 7500 FSP0” “1.1V” “自定义位序列” “1010” “1” “不适用” “不适用” “7500Mbps” “1ns” “40ps” “40ps” “50ohms”
LPDDR5X 8000 FSP0“ ”1.1V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”8000Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms“
”LPDDR5X CLK 8000 FSP0“ ”1.1V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”800Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms”
“LPDDR5X 8533 FSP0” “1.1V” “PRBS” “N/A” “1” “N/A” “N/A” “8533Mbps” “1ns” “32ps” “32ps” “50ohms”
“LPDDR5X CLK 8533 FSP0” “1.1V” “自定义位序列” “1010” “1” “N/A” “N/A” “8533Mbps” “1ns” “32ps” “32ps” “50ohms”
“LPDDR5X 4800 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “4800Mbps” “1ns” “55ps” “55ps” “50ohms”
“LPDDR5X CLK 4800 FSP1” “0.6V” “自定义位序列” “1010” “1” “不适用” “不适用” “4800Mbps” “1ns” “55ps” “55ps” “50ohms”
“LPDDR5X 3200 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “3200Mbps” “1ns” “65ps” “65ps” “50ohms”
“LPDDR5X CLK 3200 FSP1” “0.6V” “自定义位序列” “1010” “1” “1” “N/A” “N/A” “3200Mbps” “1ns” “65ps” “65ps” “50ohms”
“LPDDR5X 2133 FSP1” “0.6V” “PRBS” “N/A” “1” “N/A” “N/A” “2133Mbps” “1ns” “80ps” “80ps” “50ohms”
“LPDDR5X CLK 2133 FSP1” “0.6V” “自定义位序列” “1010“ ”1“ ”N/A“ ”N/A“ ”2133Mbps“ ”1ns“ ”80ps“ ”80ps“ ”50ohms“
”GDDR3 1000“ ”1.“ 8V” “PRBS” “N/A” “1” “N/A” “N/A” “1000Mbps” “1ns” “250ps” “250ps” “50ohms”
“GDDR3 CLK 1000” “1.8V” “自定义位序列” “1010” “1” “N/A” “N/A” “1000Mbps” “1ns” “250ps” “250ps” “50ohms”
“GDDR3 1200” “1.8V” “PRBS” “N/A” “1” “N/A” “N/A” “1200Mbps” “1ns” “200ps” “200ps” “50ohms”
“GDDR3 CLK 1200” “1.8V” “自定义位序列” “1010” “1” “N/A” “N/A” “1200Mbps” “1ns” “200ps” “200ps” “50ohms”
“GDDR3 1333” “1.” 8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1333Mbps“ ”1ns“ ”180ps“ ”180ps“ ”50ohms“
”GDDR3 CLK 1333“ ”1.8V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”1333Mbps“ ”1ns“ ”180ps“ ”180ps“ ”50ohms“
”GDDR3 1600“ ”1.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1600Mbps“ ”1ns“ ”160ps“ ”50ohms”
“GDDR3 CLK 1600” “1.8V” “自定义位序列” “1010” “1” “不适用” “不适用” “1600Mbps” “1ns” “160ps” “160ps” “50ohms”
“GDDR3 1800” “1.8V” “PRBS” “N/A” “1” “1ns” “150ps” “150ps” “50ohms”
“GDDR3 CLK 1800” “1.8V” “自定义位序列” “1010” “1” “N/A” “N/A” “1800Mbps” “1ns” “150ps” “150ps” “150ps” “50ohms”
“GDDR3 2000” “1.8V” “PRBS” “N/A” “1” “N/A” “N/A” “2000Mbps” “1ns” “130ps” “130ps” “50ohms”
“GDDR3 CLK 2000” “1.” 8V“ ”自定义位序列“ ”1010“ ”1“ ”不适用“ ”不适用“ ”2000Mbps“ ”1ns“ ”130ps“ ”130ps“ ”50ohms“
”GDDR4 2000“ ”1.5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”2000Mbps“ ”1ns“ ”180ps“ ”180ps“ ”50ohms“
”GDDR4 CLK 2000“ ”1.5V“ ”自定义位序列“ ”1010“ ”1“ ”N/A“ ”N/A“ ”2000Mbps“ ”1ns“ ”180ps“ ”180ps“ ”50ohms”
“GDDR4 2400” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “2400Mbps” “1ns” “160ps” “160ps” “50ohms”
“GDDR4 CLK 2400” “1.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “2400Mbps” “1ns” “160ps” “160ps” “50ohms”
“GDDR4 2800” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “2800Mbps” “1ns” “130ps” “130ps” “50ohms”
“GDDR4 CLK 2800” “1.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “2800Mbps” “1ns” “130ps” “130ps” “50ohms”
“GDDR5 3000” “1.1. 5V” “PRBS” “N/A” “1” “N/A” “N/A” “3000Mbps” “1ns” “150ps” “150ps” “50ohms”
“GDDR5 CLK 3000” “1.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “3000Mbps” “1ns” “150ps” “150ps” “50ohms”
“GDDR5 4000” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “4000Mbps” “1ns” “120ps” “50ohms”
“GDDR5 CLK 4000”“1.5V”“自定义位序列”“1010”“1”不适用“”不适用“”4000Mbps“”1ns“”120ps“”120ps“”50欧姆“
”GDDR5 5000“”1.5V“”PRBS“”不适用“”1“”不适用“”1ns“”100ps“”100ps“”100ps“”50ohms“
”GDDR5 CLK 5000“”1.5V“”自定义位序列“”1010“”1“”N/A“”N/A“”5000Mbps“”1ns“”100ps“”100ps“”100ps“”50ohms”
“GDDR5 6000” “1.5V” “PRBS” “N/A” “1” “N/A” “N/A” “6000Mbps” “1ns” “85ps” “85ps” “50ohms”
“GDDR5 CLK 6000” “1.5V” “自定义位序列” “1010” “1” “N/A” “N/A” “6000Mbps” “1ns” “85ps” “85ps” “50ohms”
“GDDR5 7000” “1.5V” “PRBS” “N/A” ”1“ ”N/A“ ”N/A“ ”7000Mbps“ ”1ns“ ”75ps“ ”75ps“ ”50ohms“
”GDDR5 CLK 7000“ ”1.“ 5V” “自定义位序列” “1010” “1” “N/A” “N/A” “7000Mbps” “1ns” “75ps” “75ps” “50ohms”
“HT 1.0 800MT/s x2” “1.2V” “PRBS” “DDR” “2” “N/A” “N/A” “1600Mbps” “1ns” “200ps” “200ps” “100ohms”
“HT 3.1 2600MT/s x8” “1.2V” “PRBS” “DDR” “8” “N/A” “N/A” “20800Mbps” “1ns” “50ps” “50ps” “100ohms”
“SRIO v2.1 x1” “1.0V” “PRBS” “8b/10b” “1” “N/A” “N/A” “1250Mbps” “1ns” “150ps” “150ps” “100ohms”
“SRIO v2.” 2 x4“ ”1.0V“ ”PRBS“ ”64b/67b“ ”4“ ”N/A“ ”N/A“ ”20000Mbps“ ”1ns“ ”50ps“ ”50ps“ ”100ohms“
”InfiniBand SDR x1“ ”1.2V“ ”PRBS“ ”8b/10b“ ”1“ ”N/A“ ”N/A“ ”2500Mbps“ ”1ns“ ”100ps“ ”100ps“ ”100ohms“
”InfiniBand EDR x4“ ”1.2V“ ”PRBS“ ”64b/66b“ ”4“ ”N/A“ ”N/A“ ”100000Mbps“ ”1ns“ ”30ps“ ”30ps“ ”100ohms”
“SpaceWire 10Mbps” “3.3V” “PRBS” “8b/10b” “2” “N/A” “N/A” “10Mbps” “1ns” “25ns” “25ns” “100ohms”
“SpaceWire 200Mbps” “3.” 3V“ ”PRBS“ ”8b/10b“ ”2“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”5ns“ ”5ns“ ”100ohms“
”eDP 1.3 HBR2 x2“ ”0.85V“ ”PRBS“ ”8b/10b“ ”2“ ”N/A“ ”N/A“ ”10800Mbps“ ”1ns“ ”50ps“ ”50ps“ ”85ohms“
”eDP 1.4 HBR3 x4“ ”0.85V“ ”PRBS“ ”8b/10b“ ”4“ ”N/A“ ”N/A“ ”25920Mbps“ ”1ns“ ”40ps“ ”40ps“ ”85ohms”
“eDP 1.5 UHBR20 x4” “0.85V” “PRBS” “128b/132b” “4” “N/A” “N/A” “80000Mbps” “1ns” “30ps” “30ps” “85ohms”
“FireWire 1394b S800” “1.8V” “PRBS” “8b/10b” “2” “N/A” “N/A” “800Mbps” “1ns” “5ns” “5ns” “110ohms”
“FireWire 1394c S3200” “1.8V” “PRBS” “8b/10b” “2” “N/A” “N/A” “3200Mbps” “1ns” “2ns” “2ns” “110ohms”
“Thunderbolt 1 x2” “0.8V” “PRBS” “8b/10b” “2” “N/A” “N/A” “10000Mbps” “1ns” “30ps” “30ps” “85ohms”
“Thunderbolt 2 x2” “0.” 8V“ ”PRBS“ ”8b/10b“ ”2“ ”N/A“ ”N/A“ ”20000Mbps“ ”1ns“ ”25ps“ ”25ps“ ”85ohms“
”Thunderbolt 3 x4“ ”0.8V“ ”PRBS“ ”128b/130b“ ”4“ ”N/A“ ”N/A“ ”40000Mbps“ ”1ns“ ”20ps“ ”20ps“ ”85ohms“
”Thunderbolt 4 x4“ ”0.8V“ ”PRBS“ ”128b/130b“ ”4“ ”N/A“ ”N/A“ ”40000Mbps“ ”1ns“ ”20ps“ ”20ps“ ”85ohms”
“LVDS 通用 400Mbps” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “400Mbps” “2.5ns” “150ps” “150ps” “100ohms”
“LVDS Generic 655Mbps” “1.2V” “PRBS” “N/A” “1” “N/A” “655Mbps” “1.5ns” “120ps” “120ps” “100ohms”
“LVDS 平板 1.5Gbps” “1.2V” “PRBS” “N/A” “1” “1” “N/A” “N/A” “1500Mbps” “0.67ns” “100ps” “100ps” “100ohms”
“CPI 8位24MHz”“3.3V”“PRBS”“不适用”“8”“不适用”“192Mbps”“42ns”“10ns”“10ns”“50ohms”
“CPI 8位48MHz”“3.” 3V“ ”PRBS“ ”N/A“ ”8“ ”N/A“ ”N/A“ ”384Mbps“ ”21ns“ ”8ns“ ”8ns“ ”50ohms“
”DVP 8位 27MHz“ ”3.3V“ ”PRBS“ ”N/A“ ”8“ ”N/A“ ”N/A“ ”216Mbps“ ”37ns“ ”8ns“ ”8ns“ ”50ohms“
”DVP 10位36MHz“ ”3.3V“ ”PRBS“ ”N/A“ ”10“ ”N/A“ ”N/A“ ”360Mbps“ ”27ns“ ”7ns“ ”7ns“ ”50ohms”
“LVDS 455Mbps” “0.35V” “不适用” “不适用” “1” “不适用” “不适用” “455Mbps” “2.2ns” “150ps” “150ps” “100ohms”
“LVDS 1Gbps” “0.35V” “PRBS” “N/A” “1” “N/A” “N/A” “1000Mbps” “1ns” “100ps” “1”00ps“ ”100ohms“
”SDIO 默认 25MHz“ ”3.3V“ ”PRBS“ ”N/A“ ”不适用“ ”4“ ”不适用“ ”100Mbps“ ”11ns“ ”5ns“ ”5ns“ ”50ohms“
”SDIO High 50MHz“ ”3.3V“ ”PRBS“ ”N/A“ ”4“ ”N/A“N/A ”200Mbps“ ”1ns“ ”3ns“ ”3ns“ ”50ohms“
”SDIO UHS-I 104MHz“ ”1.8V“ ”PRBS“ ”N/A“ ”4“ ”N/A“ ”N/A“ ”416Mbps“ ”1ns“ ”1ns“ ”1ns“ ”50ohms”
“FireWire 1394a S100” “3.3V” “PRBS” “DS-Link” “1” “N/A” “N/A” “100Mbps” “1ns” “20ns” “20ns” “110ohms”
“FireWire 1394a S400” “3.” 3V“ ”PRBS“ ”DS-Link“ ”1“ ”N/A“ ”N/A“ ”400Mbps“ ”1ns“ ”1ns“ ”10ns“ ”10ns“ ”110ohms“
”CAN 125kbps“ ”5V“ ”PRBS“ ”NRZ“ ”1“ ”N/A“ ”N/A“ ”125Kbps“ ”1ns“ ”300ns“ ”300ns“ ”120ohms“
”CAN 500kbps“ ”5V“ ”PRBS“ ”NRZ“ ”1“ ”N/A“ ”N/A“ ”500Kbps“ ”1ns“ ”150ns“ ”150ns“ ”120ohms”
“CAN 1Mbps” “5V” “PRBS” “NRZ” “1” “N/A” “N/A” “1Mbps” “1ns” “100ns” “100ns” “120ohms”
“CAN-FD 2Mbps” “5V” “PRBS” “NRZ” “1” “N/A” “N/A” “2Mbps” “1ns” “70ns” “70ns” “120ohms”
“CAN-FD 5Mbps” “5V” “PRBS” “NRZ” “1” “N/A” “N/A” “5Mbps” “1ns” “50ns” “50ns” “120ohms”
“I3C SDR 12.” 5Mbps“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”12500Kbps“ ”1ns“ ”20ns“ ”20ns“ ”50ohms”
“I3C HDR-TSP 25Mbps” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “25Mbps” “1ns” “10ns” “10ns” “50ohms”
“I3C HDR-TSL 33Mbps” “1.” 2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”33Mbps“ ”1ns“ ”8ns“ ”8ns“ ”50ohms“
”LIN 19.2kbps“ ”12V“ ”PRBS“ ”UART/校验和“ ”1“ ”N/A“ ”N/A“ ”19200bps“ ”1ns“ ”1us“ ”1us“ ”60ohms“”
LIN 10.4kbps“ ”12V“ ”PRBS“ ”UART/校验和“ ”1“ ”N/A“ ”N/A“ ”10400bps“ ”1ns“ ”2us“ ”2us“ ”60ohms”
“FlexRay 10Mbps” “5V” “PRBS” “N/A” “2” “N/A” “N/A” “10Mbps” “1ns” “20ns” “20ns” “100ohms”
“SPI 1Mbps” “3.” 3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”1Mbps“ ”1ns“ ”100ns“ ”100ns“ ”50ohms“
”SPI 10Mbps“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”1“ ”N/A“ ”N/A“ ”10Mbps“ ”1ns“ ”10ns“ ”50ohms“
”SPI 50Mbps“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”50Mbps“ ”1ns“ ”5ns“ ”5ns“ ”50ohms”
“SPI 100Mbps” “1.8V” “PRBS” “N/A” “1” “N/A” “N/A” “100Mbps” “1ns” “3ns” “3ns” “50ohms”
“双 SPI 100Mbps” “1. 8V” “PRBS” “N/A” “2” “N/A” “N/A” “100Mbps” “1ns” “3ns” “3ns” “50ohms”
“Quad SPI 200Mbps” “1.8V” “PRBS” “N/A” “4” “N/A” “N/A” “200Mbps” “1ns” “2ns” “2ns” “50ohms”
“八通道SPI 400Mbps” “1.2V” “PRBS” “N/A” “8” “N/A” “N/A” “400Mbps” “1ns” “1ns” “1ns” “50ohms”
“I2C 标准 100k” “3.3V” “PRBS” “N/A” “1” “N/A” “N/A” “100Kbps” “1ns” “300ns” “300ns” “50ohms”
“I2C Fast 400k” “3.” 3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”400Kbps“ ”1ns“ ”120ns“ ”120ns“ ”50ohms“
”I2C Fast+ 1M“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”N/A“ ”1Mbps“ ”1ns“ ”80ns“ ”80ns“ ”50ohms“
”I2C HS 3.4M“ ”1.8V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3400Kbps“ ”1ns“ ”30ns“ ”30ns“ ”50ohms”
“UART 9600” “3.3V” “PRBS” “启动/停止” “1” “不适用” “不适用” “不适用” “9600bps” “1ns” “1us” “1us” “50ohms”
“UART 115200” “3.3V” “PRBS” “启动/停止” “1” “N/A” “N/A” “115200bps” “1ns“ ”500ns“ ”50ns“ ”50ohms“
”UART 921600“ ”3.3V“ ”PRBS“ ”启动/停止“ ”1“ ”N/A“ ”N/A“ ”921600bps“ ”1ns“ ”1ns“ ”150ns“ ”50ohms“
”UART 3M“ ”1.8V“ ”PRBS“ ”Start/Stop“ ”1“ ”N/A“ ”N/A“ ”3Mbps“ ”1ns“ ”80ns“ ”80ns“ ”50ohms“
”QSPI 50Mbps“ ”1.8V“ ”PRBS“ ”N/A“ ”4“ ”N/A“ ”N/A“ ”50Mbps“ ”1ns“ ”5ns“ ”5ns“ ”5ns“ ”50ohms”
“QSPI 80Mbps” “1.8V” “PRBS” “N/A” “4” “N/A” “N/A” “80Mbps” “1ns” “3ns” “3ns” “50ohms”
“QSPI 133Mbps” “1.” 8V“ ”PRBS“ ”N/A“ ”4“ ”N/A“ ”N/A“ ”133Mbps“ ”1ns“ ”2ns“ ”2ns“ ”50ohms“
”QSPI DDR 200Mbps“ ”1.8V“ ”PRBS“ ”N/A“ ”4“ ”N/A“ ”N/A“ ”200Mbps“ ”1ns“ ”1.5ns“ ”1.5ns“ ”50ohms“
”RS-485 100kbps 5V“ ”5V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”100Kbps“ ”1ns“ ”300ns“ ”300ns“ ”120ohms”
“RS-485 1Mbps 5V” “5V” “PRBS” “N/A” “1” “N/A” “N/A” “1Mbps” “1ns” “100ns” “100ns” “120ohms”
“RS-485 5Mbps 5V” “5V” “PRBS” “N/A” “1” “N/A” “N/A” “5Mbps” “1ns” “50ns” “120ohms”
“RS-485 10Mbps 5V” “5V” “PRBS” “N/A” “1” “N/A” “1” “N/A” “N/A” “10Mbps” “1ns” “30ns” “120ohms”
“RS-485 100kbps 3.” 3V“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”100Kbps“ ”1ns“ ”400ns“ ”400ns“ ”120ohms”
“RS-485 1Mbps 3.3V” “3.3V” “PRBS” “N/A” “1” “N/A” “N/A” “1Mbps” “1ns” “150ns” “150ns” “120ohms”
“RS-485 5Mbps 3.” 3V“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”5Mbps“ ”1ns“ ”90ns“ ”90ns“ ”120ohms“
”RS-485 10Mbps 3.3V“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”10Mbps“ ”1ns“ ”75ns“ ”75ns“ ”120ohms“
”LPC 33MHz“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”33Mbps“ ”1ns“ ”10ns“ ”10ns“ ”50ohms”
“ISA 8MHz” “5V” “PRBS” “N/A” “1” “N/A” “N/A” “8Mbps” “1ns” “60ns” “60ns” “50ohms”
“CAMAC 1Mbps” “6V” “PRBS” “N/A” “1” “N/A” “N/A” “1Mbps” “1ns” “300ns” “300ns” “93ohms”
“VMEbus 40Mbps” “5V” “PRBS” “N/A” “1” “N/A” “1” “N/A” “N/A” “40Mbps” “1ns” “1ns” “10ns” “50ohms”
“NuBus 10Mbps” “5V” “PRBS” “N/A” “1” “N/A” “1” “N/A” “N/A” “50ns” “50ns”
“PCI 133Mbps” “3.3V” “PRBS” “N/A” “1” “N/A” “N/A” “133Mbps” “1ns” “3ns” “3ns” “50ohms”
“PXIe Gen1 x1” “3.” 3V“ ”PRBS“ ”8b/10b“ ”1“ ”N/A“ ”N/A“ ”250Mbps“ ”1ns“ ”200ps“ ”200ps“ ”85ohms“
”PXIe Gen2 x4“ ”3.3V“ ”PRBS“ ”8b/10b“ ”4“ ”N/A“ ”N/A“ ”2000Mbps“ ”1ns“ ”100ps“ ”100ps“ ”85ohms“
”PXIe Gen3 x8“ ”3.3V“ ”PRBS“ ”128b/130b“ ”8“ ”N/A“ ”N/A“ ”7875Mbps“ ”1ns“ ”50ps“ ”50ps“ ”85ohms”
“ISA 8MHz” “5V” “PRBS” “N/A” “1” “N/A” “N/A” “8Mbps” “1ns” “60ns” “60ns” “50ohms”
“MCA 10MHz” “5V” “PRBS” “N/A” “1” “N/A” “N/A” “10Mbps” “1ns” “50ns” “50ns” “50ohms”
“cPCI 32bit 33MHz” “3.” 3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”133Mbps“ ”1ns“ ”3ns“ ”3ns“ ”50ohms“
”cPCI 64bit 66MHz“ ”3.3V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”533Mbps“ ”1ns“ ”2ns“ ”2ns“ ”50ohms”
“PCI-X 66MHz 64bit” “3.3V” “PRBS” “N/A” “1” “N/A” “N/A” “533Mbps” “1ns” “2ns” “2ns” “50ohms”
“PCI-X 133MHz 64bit” “3.3V” “PRBS” “N/A” “1” “N/A” “N/A” “1066Mbps” “1ns” “1.5ns”“1.5ns” “50ohms”
“VXI C 尺寸” “5V” “PRBS” “N/A” “1” “N/A” “N/A” “40Mbps” “1ns” “1ns” “10ns” “10ns” “50ohms”
“AXI 64b 100MHz” “1.1.” 0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”6400Mbps“ ”1ns“ ”500ps“ ”50ps“ ”50ohms“
”AHB 32b 100MHz“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”3200Mbps“ ”1ns“ ”700ps“ ”700ps“ ”50ohms“
”APB 32b 50MHz“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”1600Mbps“ ”1ns“ ”1ns“ ”1ns“ ”1ns“ ”1ns“ ”50ohms”
“FSMC 16 位 60MHz” “3.3V” “PRBS” “N/A” “16” “N/A” “N/A” “960Mbps” “1ns” “6ns” “6ns” “50ohms”
“GPMC 16 位 100MHz” “3.3V” “PRBS” “N/A” “16” “N/A” “N/A” “1600Mbps” “1ns” “5ns” “5ns” “5ns” “50ohms”

“极光 1.2V 30ps” “1.2V” “PRBS” “N/A” “1” “N/A” “N/A” “28000Mbps” “1ns” “30ps” “30ps” “50ohms”
“极光 1.” 2V 60ps“ ”1.2V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”28000Mbps“ ”1ns“ ”60ps“ ”60ps“ ”50ohms“
”Aurora 1.0V 30ps“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”28000Mbps“ ”1ns“ ”35ps“ ”35ps“ ”50ohms“
”Aurora 1.0V 60ps“ ”1.0V“ ”PRBS“ ”N/A“ ”1“ ”N/A“ ”N/A“ ”28000Mbps“ ”1ns“ ”65ps“ ”65ps“ ”50ohms”
“极光 0.8V 30ps” “0.8V” “PRBS” “不适用” “1” “不适用” “不适用” “28000Mbps” “1ns” “40ps” “40ps” “50ohms”
“极光 0.8V 60ps” “0.8V” “PRBS” “N/A” “1” “N/A” “N/A” “28000Mbps” “1ns” “70ps” “70ps” “50ohms”



http://www.dtcms.com/a/308426.html

相关文章：

  • 代码详细注释：演示多线程如何安全操作共享变量，使用互斥锁避免数据竞争。
  • Linux 文件系统基本管理
  • minidocx: 在C++11环境下运行的解决方案(二)
  • 网络攻击新态势企业级安全防御指南
  • Git分支管理：每个分支为什么这么命名？
  • Acrobat DC 应用安全配置：沙箱防护、数字签名
  • 了解微前端和SSO单点登录
  • Linux/Ubuntu 系统中打开火狐firefox、chromium浏览器失败
  • （三）从零搭建unity3d机器人仿真:使用WheelCollider实现turtlebot轮子差速运动
  • Linux系统编程-gcc（黑马笔记）
  • 译 | 用于具有外生特征的时间序列预测模型TimeXer
  • JavaScript 大数运算！
  • Abp+ShardingCore+EFCore.BulkExtensions使用案例
  • MCU中的DAC（数字模拟转换器）是什么？
  • 动态挑战-响应机制和密钥轮换
  • 算法练习：JZ32 从上往下打印二叉树
  • iOS高级开发工程师面试——其他
  • 磁盘坏道检测工具在美国服务器硬件维护中的使用规范
  • Linux 计划任务管理
  • 【在线五子棋对战】十一、整合封装服务器模块实现
  • linux git ssh配置过程
  • chrome.storage 和 localStorage
  • 自动化与配置管理工具 ——SaltStack
  • 用 AI 自动生成口型同步视频，短视频内容也能一人完成
  • 基于深度学习的医学图像分析：使用YOLOv5实现医学图像目标检测
  • 测试平台进化论：如何在CI/CD时代重构软件质量防线
  • # 前端开发规范基础汇总
  • 掌握Python三大语句：顺序、条件与循环
  • 深度解析：基于Python构建的闲鱼自动化营销与信息发送机器人
  • 暄桐：如何脱离“不学无术”的状态？
