CSM7020L 磷酸铁锂电池充电管理的太阳能草坪灯 LED 驱动芯片 SOT23-6封装 带多种反接功能

      CSM7020L是一款支持太阳能充电及控制的LED驱动芯片，适用于磷酸铁锂电池供电的太阳能 LED 驱动产品。
CSM7020L内部集成 LED 驱动控制电路，铁锂电池过充保护和过放保护电路，该控制器具有较高的转换效率，效率最高可达 96%，可以减小太阳能电池板的功率要求，同时具有输出非恒流电流可调功能。
CSM7020L内部集成可靠的防电池反接保护电路，可有效避免装配中电池反接引起的产品损坏。CSM7020L采用环保的SOT23-6封装以及最少2个外围器件可有效减小电路 PCB 布板空间。
CSM7020L可以工作于-40'C to+85°C

特点：

电池工作电压范围: +2.5V to +3.7V
效率高达96%
电池过充保护
电池过放保护;过放保护锁定，
光控解锁太阳能反接保护
电池反接保护
支持0V电池充电
最大600mA太阳能充电电流
LED驱动电流外部可调(0~300mA)

典型应用：

3.2V铁锂离电池供电的太阳能圣诞灯串(亮、闪烁)
磷酸铁锂电池供电的太阳能交通灯，警示灯
太阳能景观装饰照明灯
带光控功能的磷酸铁锂电池供电驱动系统

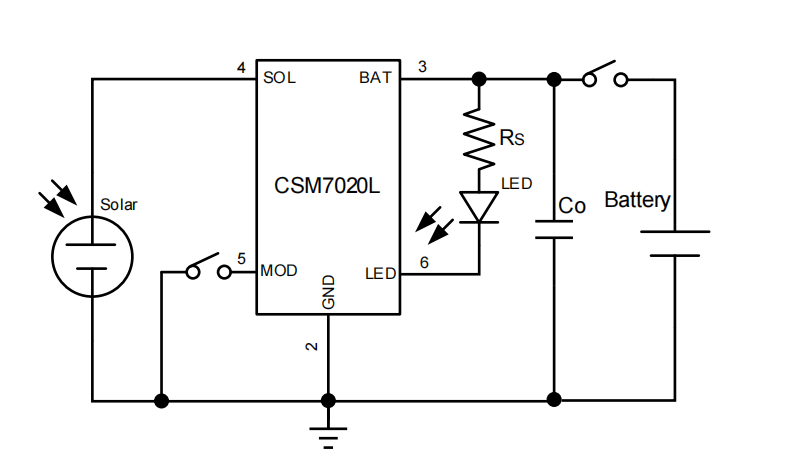

电路图应用：

CSM7020L 是一款太阳能草坪灯驱动控制器，适用于 单节磷酸铁锂电池供电的太阳能草坪灯。主要功能有 LED 驱动、充电管理、光控、铁锂电池过充保护、铁 锂电池过放保护、铁锂电池反接保护和太阳能板反接 保护等。

可以替代使用YX8180等芯片  性价比更高。
