1 + X 传感网 中级 | 任务五 Wifi通信实践
目录
完成Wi-Fi 接入云平台实践后，请完成以下任务。
请画出Wifi通信的设备数据链路图。
分析工程代码，请分别写出串口中出现错误代码为-1、-2、-3、-4、-5的原因，如何解决？
请查看http://www.nlecloud.com/doc/resources.shtml基于TCP的设备接入文档，结合自己的实践案例解释连接请求、连接响应、数据上报、数据上报响应的报文
完成Wi-Fi 接入云平台实践后，请完成以下任务。

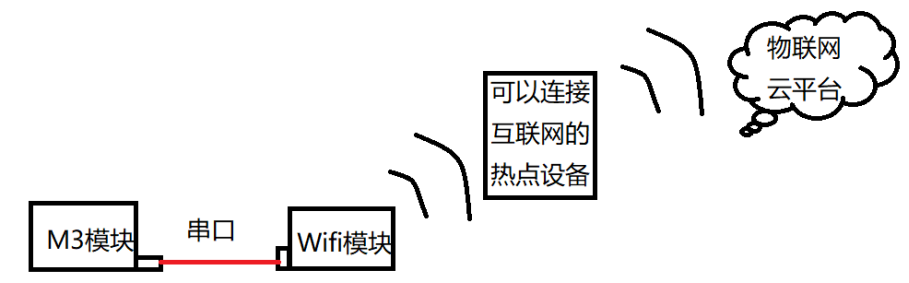

请画出Wifi通信的设备数据链路图。
分析工程代码，请分别写出串口中出现错误代码为-1、-2、-3、-4、-5的原因，如何解决？
以下是扩展后的内容，补充了更详细的错误处理步骤和相关背景信息：
Wifi模块错误代码及排错指南
1. 设置Wifi模块工作模式失败（错误代码 -1）
详细检查步骤：
- 确认模块供电电压是否在3.3V-5V标准范围内
- 检查模块与主控板的UART/TTL连接线序是否正确
- 使用AT指令
AT+CWMODE?查询当前工作模式 - 常见工作模式：
- 1：Station模式（客户端）
- 2：AP模式（热点）
- 3：AP+Station混合模式
示例解决方案：
// 设置Station模式
AT+CWMODE=1
// 设置AP模式
AT+CWMODE=2
2. 设置热点名称失败（错误代码 -2）
详细排查流程：
- 检查热点名称(SSID)是否包含非法字符（建议仅使用字母数字）
- 确认密码长度符合要求（8-64个字符）
- 检查频段设置：
AT+CWSAP="SSID","password",channel,encryption- 常用channel：1-13（2.4GHz频段）
- 加密方式：0-OPEN，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK
3. 连接服务器失败（错误代码 -3）
详细诊断步骤：
- 使用
AT+CIPSTATUS检查当前连接状态 - 验证IP和端口格式：
- IP地址：xxx.xxx.xxx.xxx（0-255）
- 端口号：1-65535
- 典型连接指令：
AT+CIPSTART="TCP","192.168.1.100",8080 - 检查路由器防火墙设置是否阻止了该端口
4. 数据发送失败（错误代码 -4）
增强型处理方案：
- 重发机制实现：
- 首次失败后等待500ms重试
- 连续3次失败后触发错误处理
- 检查数据长度是否超出模块缓冲区（通常最大2048字节）
- 发送数据标准流程：
AT+CIPSEND=DATA_LENGTH > 输入待发送数据
5. 服务器握手异常（错误代码 -5）
深度排查方法：
- 使用网络调试工具（如TCP/UDP测试工具）验证服务器可达性
- 检查协议兼容性：
- 确保客户端和服务器使用相同协议（TCP/UDP）
- 验证数据包格式（如是否需添加包头）
- 典型心跳检测方案：
// 每30秒发送心跳包 AT+CIPSEND=4 > PING
硬件检查补充：
- 测量模块天线端阻抗（正常值50Ω）
- 检查PCB天线周围是否有金属屏蔽
- 使用频谱仪检查2.4GHz信号强度（建议>-65dBm）
请查看http://www.nlecloud.com/doc/resources.shtml基于TCP的设备接入文档，结合自己的实践案例解释连接请求、连接响应、数据上报、数据上报响应的报文
物联网设备通信协议示例
1. 设备连接请求
{"t": 1, // 消息类型，1表示连接请求"device": "ESP8266_yzk", // 设备唯一标识符"key": "0067e781db714028b92ba01f64637a57", // 设备认证密钥"ver": "v1.1" // 固件版本号
}
应用场景：当物联网设备(如ESP8266开发板)首次上线时，会向服务器发送此连接请求报文，包含设备ID和认证密钥用于身份验证。
2. 服务器连接响应
{"t": 2, // 消息类型，2表示连接响应"status": 0 // 状态码，0表示连接成功
}
状态码说明：
- 0：连接成功
- 1：密钥错误
- 2：设备未注册
- 3：版本过低需要升级
3. 数据上报报文
{"t": 3, // 消息类型，3表示数据上报"datatype": 1, // 数据类型，1表示传感器数据"datas": [{"apitag": "fan", // 数据点标识，表示风扇状态"datapoints": [{"dt": "2025-03-12 17:43:20", // 数据采集时间"value": 1 // 数据值，1表示开启}]}],"msgid": 49 // 消息序列号
}
数据点示例：
- 温度传感器：{"apitag":"temp", "value":25.5}
- 湿度传感器：{"apitag":"humi", "value":60}
- 开关状态：{"apitag":"switch", "value":0} (0表示关闭)
4. 数据上报响应
{"t": 4, // 消息类型，4表示数据上报响应"msgid": 49, // 对应上报消息的序列号"status": 0 // 处理状态，0表示成功接收
}
状态码说明：
- 0：数据接收成功
- 1：数据格式错误
- 2：数据校验失败
- 3：服务器处理异常
扩展说明：该通信协议采用JSON格式，支持多种物联网设备的数据上报和管理。msgid字段用于实现请求-响应匹配机制，确保数据完整性。时间戳采用ISO8601格式，便于时序数据分析
