WINCC选项组配置

---

前言

本文讲解WINCC选项组控件的使用方法。以5台水泵多备多投应用场景为例，该场景下，需要手动选择水泵的控制字，包括“作为主泵”、“作为备用泵”和“不投用”。

---

一、添加变量

在变量管理中添加变量“PumpControl[1].ControlWord”，变量注释：1: 主; 2: 备; 3: 无，变量类型：无符号的 16 位值，即INT类型，地址和下位机程序地址保持一致。如图1所示。

图1

二、配置选项组控件

新建画面，在画面中添加选项组控件。

1. 在几何-框数量中，设置选项数量，这里我们设置为3；
2. 在属性-字体中，分别设置索引和文本，为每一个选项添加注释；

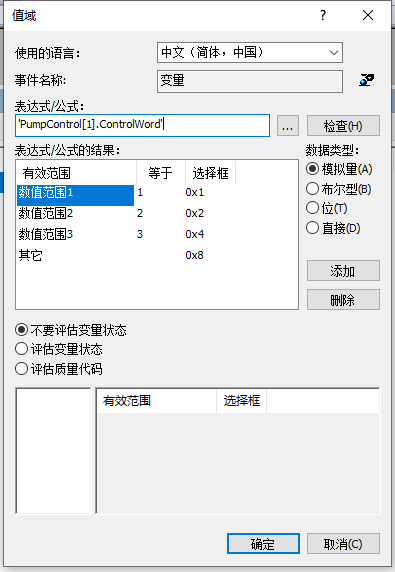

3. 在输出/输入-选项框中，右键添加动态对话框，关联变量’PumpControl[1].ControlWord’，如图2所示；
4. 在事件-属性主题-输出/输入-选择框-更改中，右键添加C动作：

#include "apdefap.h"
void OnPropertyChanged(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName,  long  value)
{
switch(value)
{
case 1:SetTagWord("PumpControl[1].ControlWord",1);
break;
case 2:SetTagWord("PumpControl[1].ControlWord",2);
break;
case 4:SetTagWord("PumpControl[1].ControlWord",3);
break;
}
}

图2

三、应用

配置完成的选项组控件如图3所示。可通过选择三个选项按钮，为变量’PumpControl[1].ControlWord’赋不同的值。

图3

---

总结

本文详细讲解了WINCC选项组控件的配置方法。
